Type de produit	Moniteur personnel de mixage numérique
Marque	Behringer
Modèle	P16-HQ
Nombre de canaux	16 canaux mono (avec liaison stéréo possible)
Alimentation	Adaptateur secteur externe (DC IN), utilisation exclusive d'alimentations Behringer
Connectivité	UltraNet IN/THRU (RJ45), MIDI IN, sortie ligne L/MONO et R (TRS 6,35 mm), sortie casque (TRS 6,35 mm)
Égalisation	3 bandes : graves (BASS), médiums à fréquence variable (FREQ), aigus (TREBLE)
Fonctions de mixage	Volume, panoramique, lien stéréo, groupes, solo, mute, préréglages (store/recall)
Sortie principale	Volume principal (OUTPUT), limiteur (LIMITER) avec seuil réglable
Indicateurs LED	UltraNet actif, canal sélectionné, activité signal, groupe, limiteur actif (GR)
Contrôle MIDI	Entrée MIDI pour contrôle externe et mises à jour firmware
Température de fonctionnement	5°C à 45°C (41°F à 113°F)
Nettoyage	Chiffon sec uniquement
Sécurité	Ne pas exposer à l'eau, ne pas ouvrir, réparation par personnel qualifié
Réparabilité	Aucune pièce réparable par l'utilisateur, contacter un technicien spécialisé
Garantie	Garantie limitée, consulter community.musictribe.com/support
Dimensions (approx.)	Standard 1U rack (non spécifié, estimation : 48,3 x 13,3 x 20 cm)
Poids (approx.)	Environ 2,5 kg (estimation)

FOIRE AUX QUESTIONS - P16-HQ BEHRINGER

Comment connecter le P16-HQ à un système UltraNet ?

Reliez l'entrée ULTRANET IN à une source UltraNet (comme un P16-I ou un autre P16-HQ) à l'aide d'un câble blindé CAT5. Le voyant ULTRANET s'allume lorsque la connexion est active.

Comment ajuster le volume d'un canal ?

Appuyez sur le bouton CHANNEL SELECT correspondant (voyant rouge fixe), puis tournez le bouton VOLUME pour régler le niveau relatif du canal dans le mixage.

Comment créer une paire stéréo liée ?

Maintenez le bouton LINK enfoncé, puis appuyez sur le bouton CHANNEL SELECT du canal impair souhaité. Le canal impair devient gauche et le canal pair devient droit.

Comment regrouper plusieurs canaux ?

Maintenez le bouton GROUP enfoncé, puis appuyez sur les boutons CHANNEL SELECT des canaux à inclure (voyants clignotants). Relâchez GROUP pour valider. Ajuster le volume d'un canal modifie proportionnellement tous les canaux du groupe.

Comment utiliser la fonction SOLO ?

Appuyez sur le bouton SOLO pour écouter uniquement le canal sélectionné. Pour isoler un autre canal, appuyez sur son CHANNEL SELECT. Appuyez à nouveau sur SOLO pour quitter le mode.

Comment couper le son d'un canal ?

Maintenez le bouton MUTE enfoncé, puis appuyez sur le(s) bouton(s) CHANNEL SELECT des canaux à couper. Répétez pour réactiver.

Comment enregistrer un préréglage utilisateur ?

Maintenez le bouton STORE enfoncé, puis appuyez sur l'un des 16 boutons CHANNEL SELECT (qui représentent les emplacements de préréglage). Les paramètres actuels sont enregistrés.

Comment charger un préréglage ?

Maintenez le bouton RECALL enfoncé, puis appuyez sur le bouton CHANNEL SELECT correspondant à l'emplacement souhaité.

Quelle est la fonction du bouton LIMITER ?

Le bouton LIMITER règle le seuil du limiteur de sortie principal. Tournez-le dans le sens inverse des aiguilles d'une montre pour activer la limitation et contrôler les pics de volume. Le voyant GR s'allume quand le limiteur est actif.

Puis-je utiliser le P16-HQ avec un casque ?

Oui, la sortie PHONES (jack TRS 6,35 mm) transmet une copie du mixage stéréo principal. Vous pouvez également utiliser la sortie LINE OUT pour envoyer le mixage vers un système d'écoute externe.

MODE D'EMPLOI P16-HQ BEHRINGER

Consignes de sécurité

Les points repérés par ce symbole portent une tension électrique

suffisante pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'enceintes professionnels de haute qualité avec fiches Jack mono 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut provoquer des chocs électriques.

Ce symbol signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention Pour éviter tout risque de choc électrique,

ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention

Pour réduire les risques de feu et de choc

électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Attention

Ces consignes de

sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialisé.

Avertissement

Veuillez vous référer aux informations situées à

l'extérieur du boîtier inférieur pour obtenir les renseignements électriques et de sécurité avant d'installer ou d'utiliser l'appareil.

1. Veuillez lire et suivre toutes les instructions et avertissements.

2. Éloignez l'appareil de l'eau (sauf pour les produits conçus pour une utilisation en extérieur).

3. Nettoyez uniquement avec un chiffon sec.

4. Ne bloquez pas les ouvertures de ventilation. N'installez pas dans un espace confiné. Installez uniquement selon les instructions du fabricant.

5. Protégez le cordon d'alimentation contre les dommages, en particulier au niveau des fiches et de la prise de l'appareil.

6. N'installez pas près de sources de chaleur telles que radiateurs, registres de chaleur, cuisinières ou autres appareils (y compris les amplificateurs) qui produisent de la chaleur.

7. Ne contrecarrez pas le but de sécurité de la fiche polarisée ou de type mise à la terre. Une fiche polarisée a deux lames, l'une plus large que l'autre (uniquement pour les États-Unis et le Canada). Une fiche de type mise à la terre a deux lames et une troisième

broche de mise à la terre. La lame large ou la troisième broche sont fournies pour votre sécurité. Si la fiche fournie ne s'adapte pas à votre prise, consultez un électricien pour remplacer la prise obsolète.

1. Utilisez uniquement des accessoires et des pièces recommandés par le fabricant.

1. Utilisez uniquement des chariets, des

chanots, des supports, des trépieds, des supports ou des

tables spécifiés. Faites attention pour éviter le renversement lors du déplacement de la combinaison chariot/appareil.

1. Débranchez pendant les tempêtes ou si l'appareil n'est pas utilisé pendant une longue période.

2. Utilisez uniquement du personnel qualifié pour l'entretien, surtout après des dommages.

3. L'appareil avec une borne de mise à la terre protectrice doit être connecté à une prise secteur avec une connexion de mise à la terre protectrice.

4. Lorsque la fiche secteur ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, le dispositif de déconnexion doit rester facilement utilisable.

5. Évitez l'installation dans des espaces confinés comme des bibliothèques.

6. Ne placez pas de sources de flamme nue, telles que des bougies allumées, sur l'appareil.

7. Plage de température de fonctionnement de 5° à 45°C (41° à 113°F).

DÉNI LÉGAL

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se fiant en partie ou en totalité à toute description, photographie ou affirmation contenue dans ce

document. Les caractéristiques, l'apparence et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones et Coolaudio sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Tous droits réservés.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet community.musictribe.com/support.

P16-HQ avec SD16 et X32 Rack et P16-D

1. RECALL : Maintenez ce bouton enfoncé et appuyez sur l'un des 16 boutons CHANNEL SELECT (18) pour charger le préréglage utilisateur correspondant.
2. STORE: Maintenez ce bouton enfoncé et appuyez sur l'un des 16 boutons CHANNEL SELECT ('18) pour enregistrer vos paramètres actuels dans l'emplacement de préréglage utilisateur correspondant.
3. Le bouton MAIN sélectionne le mixage stéréo principal, qui a ses propres réglages de volume, d'équilibre et d'égalisation.
4. Le voyant ULTRANET s'allume pour indiquer que l'entrée ULTRANET est connectée et active.
5. LINK: Maintenez ce bouton enfoncé et appuyez sur l'un des 16 boutons CHANNEL SELECT (18) pour combiner des canaux mono adjacents en une paire stéréo liée.
6. GROUP: Maintenez ce bouton enfoncé et appuyez sur l'un des 16 boutons CHANNEL SELECT (18) pour combiner les canaux sélectionnés en un ou plusieurs groupes.
7. Le bouton SOLO coupe tous les canaux, sauf le canal mono ou la paire stéréo sélectionnée.
8. MUTE : Maintenez ce bouton enfoncé et appuyez sur l'un des 16 boutons CHANNEL SELECT (18) pour couper ou réactiver ce canal.
9. Le bouton TREBLE contrôle le gain de la bande haute pour le canal mono sélectionné, la paire stéréo liée ou le signal de bus stéréo MAIN. Appuyez sur l'encodeur pour réinitialiser sa valeur.
10. Le bouton MID contrôle le gain de la bande médiane pour le canal mono sélectionné, la paire stéréo liée ou le signal de bus stéréo MAIN. Appuyez sur l'encodeur pour réinitialiser sa valeur.
11. Le bouton FREQ sélectionne la bande de fréquence moyenne spécifique à couper ou à renforcer à l'aide du bouton MID. Appuyez sur l'encodeur pour réinitialiser sa valeur.

12. Le bouton BASS contrôle le gain de la bande basse pour le canal mono sélectionné, la paire stéréo liée ou le signal de bus stéréo MAIN. Appuyez sur l'encodeur pour réinitialiser sa valeur.

13. Le bouton PANORAMA ajuste le placement stéréo des canaux mono et l'équilibre relatif gauche-droite des canaux stéréo liés ou du signal de bus stéréu MAIN. Appuyez sur l'encodeur pour réinitialiser sa valeur.

14. Le bouton VOLUME ajuste le niveau de mixage des canaux mono et stéréo liés sélectionnés ou du signal de bus stéréo MAIN. Appuyez sur l'encodeur pour couper le son.
15. Le bouton OUTPUT contrôle le niveau de sortie principal global.
16. Le voyant GR s'allume pour indiquer quand le limiteur de sortie est actif.
17. Le bouton LIMITER contrôle le seuil du limiteur pour la sortie principale.
18. Les boutons CHANNEL SELECT se concentrent sur les canaux mono et stéréo liés souhaités et les groupes pour un ajustement individuel du mixage.
19. Le connecteur DC IN se connecte à l'alimentation externe fournie. Utilisez uniquement des alimentations externes BEHRINGER.
20. Interrupteur ON/OFF.
21. ULTRANET THRU envoie une copie non traitée de l'entrée ULTRANET à des appareils ULTRANET supplémentaires.
22. ULTRANET IN reçoit 16 canaux provenant des appareils ULTRANET via un câble audio numérique blindé CAT5.
23. MIDI IN pour le contrôle de tous les paramètres à l'aide de contrôleurs MIDI externes, ainsi que pour les mises à jour du firmware.
24. LINE OUT transmet une copie du mixage stéréo MAIN via deux câbles TRS. Alternativement, un seul câble TRS peut être connecté à la prise L/MONO.
25. La sortie PHONES transmet une copie du mixage stéréo MAIN via un connecteur TRS de 6,35 mm (14").

POWERPLAY P16-HQ Mise en oeuvre

Etape 3: Mise en oeuvre

Configuration de base du P16-HQ

1. Tournez le bouton OUTPUT complètement vers la gauche, jusqu'à la position minimale.
2. Tournez le bouton LIMITER complètement vers la droite, jusqu'à la position maximale.
3. Vérifiez que le voyant ULTRANET est allumé.
4. Les paramètres de chaque canal individuel peuvent être ajustés en appuyant sur le bouton CHANNEL SELECT correspondant.

Les voyants des boutons CHANNEL SELECT s'allument comme suit :

- Vert (clignotant) : activité du signal audio

• Rouge (constant) : canal mono ou paire stéréo sélectionnée sans activité du signal audio
• Jaune (clignotant) : canal mono ou paire stéréo sélectionnée avec activité du signal audio
• Rouge (clignotant) : le canal fait partie du groupe sélectionné, mais il n'est actuellement pas sélectionné et il n'y a pas d'activité du signal audio

• Jaune (clignotant) : le canal fait partie du groupe sélectionné, mais il n'est actuellement pas sélectionné et il y a une activité du signal audio

• Pendant la lecture audio, tournez lentement le bouton OUTPUT dans le sens des aiguilles d'une montre jusqu'à ce que vous ayez un niveau de surveillance confortable.

• Tournez lentement le bouton LIMITER dans le sens inverse des aiguilles d'une montre pour activer le limiteur et trouver un équilibre acceptable entre la dynamique et le contrôle des pics de volume.
• Pour ajuster n'importe quel canal individuel ou stéréo dans le mixage, appuyez sur le bouton CHANNEL SELECT correspondant. Le voyant LED du canal s'allume en rouge pour indiquer que le canal est sélectionné pour ajustement.
• Tournez le bouton VOLUME dans le sens des aiguilles d'une montre ou dans le sens inverse pour ajuster le niveau relatif du canal dans le mixage.
• Toumez le bouton PANORAMA dans le sens des aiguilles d'une montre ou dans le sens inverse pour ajuster la position du canal dans le champ stéréo.
• Ajustez le gain des bandes basses et hautes du canal à l'aide des boutons BASS et TREBLE.

• Sélectionnez la fréquence centrale de la bande médiane à ajuster à l'aide du bouton FREQ, puis ajustez le gain de la bande médiane à l'aide du bouton MID.

• Créez des liens stéréo en maintenant le bouton LINK enfoncé, puis en appuyant sur le bouton CHANNEL SELECT souhaite. Le canal adjacent deviendra stéréo-lie. Notez que les canaux sont toujours stéréo-liés à partir d'un canal impair et que le canal impair est assigné à la gauche. Toutes les valeurs de paramètres appliquées au canal impair seront appliquées aux deux canaux stéréo-liés.

• Pour grouper plusieurs canaux, maintenez le bouton GROUP enfoncé, puis appuyez sur les boutons CHANNEL SELECT des canaux que vous souhaitez attribuer au groupe. Les voyants LED des canaux sélectionnés clignotent. Appuyez de nouveau sur le même bouton CHANNEL SELECT pour désélectionner le canal. Relâchez le bouton GROUP pour créer le groupe avec votre sélection de canaux.

Après avoir créé un groupe, il peut être modifié en maintenant le bouton GROUP enfoncé et en appuyant sur l'un des boutons CHANNEL SELECT attribués au groupe. Vous pouvez maintenant ajouter ou retirer des canaux du groupe.

Pour créer un nouveau groupe à partir des canaux restants non assignés, maintenez le bouton GROUP enfoncé, puis appuyez sur le bouton CHANNEL SELECT d'un canal qui n'est pas actuellement assigné à un groupe (le voyant est éteint). Appuyer sur un bouton CHANNEL SELECT non assigné ouvre un nouveau groupe. Ajoutez plus de canaux selon vos besoins.

Un canal ne peut faire partie que d'un seul groupe à la fois.

Ajuster le VOLUME d'un canal au sein du groupe modifiera le VOLUME de tous les autres canaux du groupe dans la même proportion. Tous les autres réglages de canal, tels que l'EQ et le PANORAMA, restent indépendants.

1. Pour couper un ou plusieurs canaux, maintenez le bouton MUTE enforcé, puis appuyez sur les boutons CHANNEL SELECT des canaux souhaités.
2. Pour isoler (SOLO) le canal sélectionné, appuyez sur le bouton SOLO. Appuyer sur un autre bouton CHANNEL SELECT isolera le nouveau canal sélectionné. Pour quitter le mode SOLO, appuyez de nouveau sur le bouton SOLO.
3. Enregistrez vos paramètres dans un préréglage en maintenant le bouton STORE enfoncé, puis en appuyant sur l'un des 16 boutons CHANNEL SELECT pour sélectionner l'emplacement du préréglage cible.
4. Chargez un préréglage en maintenant le bouton RECALL enfoncé et en appuyant sur le bouton CHANNEL SELECT contenant le préréglage souhaité.

1. L'entrée ULTRANET IN a cepte les signaux provenant d'autres appareils POWERPLAY 16 à l'aide d'un câble blindé CATS.

2. Les sorties ULTRANET OUTPUTS connectent le P16-D à jusqu'à huit melangeurs personnels P16-H0 ou hubs de distribution P16-D. Chaque sortie envoie 16 pistes en utilisant un câble blindé CAT5.

3. Le voyant ON s'allume lorsque l'appareil est alimenté en utilisant l'interrupteur POWER.

4. L'interrupteur POWER allume et éteint l'unité.
5. La prise POWER SOURCE accepte le câble d'alimentation IEC fourni.

POWERPLAY P16-D Mise en oeuvre

Etape 3: Mise en oeuvre

Configuration de base du P16-D

1. Assurez-vous que le P16-D est connecté à une prise de courant en utilisant le câble d'alimentation IEC fourni. (Pour alimenter des mélangeurs P16-H0 supplémentaires depuis le P16-D, le P16-D doit être connecté à une source d'alimentation.)
2. Assurez-vous que l'unité est éteinte. Le voyant ON doit être éteint.
3. Connectez un câble blindé CATS depuis un P16-1, P16-D ou un autre P16-HQ à la connexion ULTRANET IN sur le P16-D.
4. Faites passer des câbles numériques blindés CATS depuis les ULTRANET OUTPUTS vers des appareils externes (toute combinaison d'unités P16-HQ ou P16-D). Pour de meilleurs résultats, n'utilisez pas de câbles CATS de plus de 75 m (246 pieds).
5. Allumez le P16-D en appuyant sur l'interrupteur POWER. Le voyant ON s'allumera.
6. Les voyants au-dessus des connexions ULTRANET IN et ULTRANET OUT s'allumeront pour confirmer que les câbles CATS sont connectés et actifs.

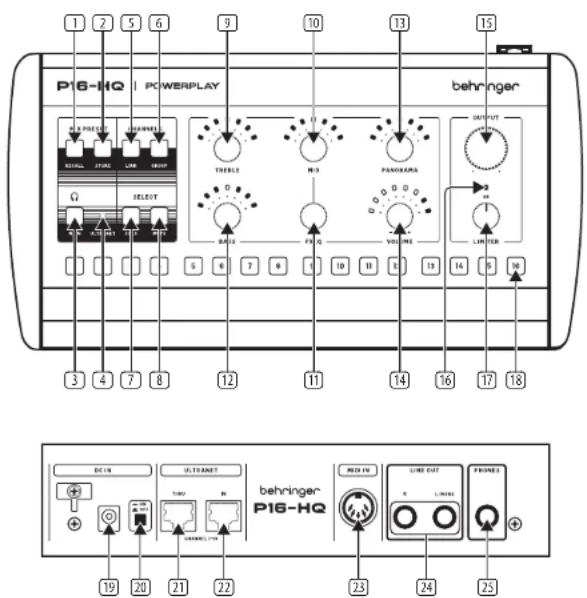

POWERPLAY P16-HQ Bedienelemente

Schritt 2: Bedienelemente

en ligne. Prenez le temps

d'enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musictribe.com. Le fait d'enregistrer le produit en ligne nous permet de gérer les réparations plus rapidement et plus efficacement. Prenez également le temps de lire les termes et conditions de notre garantie.

2. Dysfonctionnement. Si

vous n'avez pas de revendeur Music Tribe près de chez vous, contactez le distributeur Music Tribe de votre pays : consultez la liste des distributeurs de votre pays dans la page "Support" de notre site Internet musictribe.com. Si votre pays n'est pas dans la liste, essayez de résoudre votre problème avec notre "aide en ligne" que vous trouverez également dans la section "Support" du site musictribe.com. Vous pouvez également nous faire parvenir directement votre demande de réparation sous garantie par Internet sur le site musictribe.com AVANT de nous renvoyer le produit.

3. Raccordement au

secteur. Avant de relier cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l'appareil. Veillez à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électrique — sans aucune exception.
