Producttype	Persoonlijke digitale mengmonitor
Merk	Behringer
Model	P16-HQ
Aantal kanalen	16 mono kanalen (met stereo koppeling mogelijk)
Voeding	Externe netadapter (DC IN), uitsluitend gebruik van Behringer voedingen
Connectiviteit	UltraNet IN/THRU (RJ45), MIDI IN, lijnuitgang L/MONO en R (TRS 6,35 mm), hoofdtelefoonuitgang (TRS 6,35 mm)
Equalisatie	3-band: laag (BASS), midden met variabele frequentie (FREQ), hoog (TREBLE)
Mixfuncties	Volume, pan, stereo koppeling, groepen, solo, mute, presets (store/recall)
Hoofduitgang	Hoofdvolume (OUTPUT), limiter (LIMITER) met instelbare drempel
LED-indicatoren	UltraNet actief, geselecteerd kanaal, signaalactiviteit, groep, limiter actief (GR)
MIDI-besturing	MIDI-ingang voor externe bediening en firmware-updates
Bedrijfstemperatuur	5°C tot 45°C (41°F tot 113°F)
Reiniging	Alleen droge doek
Veiligheid	Niet blootstellen aan water, niet openen, reparatie door gekwalificeerd personeel
Repareerbaarheid	Geen door gebruiker te repareren onderdelen, neem contact op met een gespecialiseerde technicus
Garantie	Beperkte garantie, raadpleeg community.musictribe.com/support
Afmetingen (ong.)	Standaard 1U rack (niet gespecificeerd, schatting: 48,3 x 13,3 x 20 cm)
Gewicht (ong.)	Ongeveer 2,5 kg (schatting)

Veelgestelde vragen - P16-HQ BEHRINGER

Hoe verbind ik de P16-HQ met een UltraNet-systeem?

Verbind de ULTRANET IN-ingang met een UltraNet-bron (zoals een P16-I of een andere P16-HQ) met een afgeschermde CAT5-kabel. Het ULTRANET-lampje gaat branden wanneer de verbinding actief is.

Hoe pas ik het volume van een kanaal aan?

Druk op de overeenkomstige CHANNEL SELECT-knop (vast rood lampje), draai vervolgens aan de VOLUME-knop om het relatieve niveau van het kanaal in de mix aan te passen.

Hoe maak ik een stereopaar?

Houd de LINK-knop ingedrukt en druk op de CHANNEL SELECT-knop van het gewenste oneven kanaal. Het oneven kanaal wordt links en het even kanaal wordt rechts.

Hoe groepeer ik meerdere kanalen?

Houd de GROUP-knop ingedrukt en druk op de CHANNEL SELECT-knoppen van de kanalen die u wilt opnemen (knipperende lampjes). Laat GROUP los om te bevestigen. Het aanpassen van het volume van een kanaal wijzigt evenredig alle kanalen in de groep.

Hoe gebruik ik de SOLO-functie?

Druk op de SOLO-knop om alleen het geselecteerde kanaal te horen. Druk op een andere CHANNEL SELECT om een ander kanaal te isoleren. Druk nogmaals op SOLO om de modus te verlaten.

Hoe demp ik een kanaal?

Houd de MUTE-knop ingedrukt en druk op de CHANNEL SELECT-knop(pen) van de kanalen die u wilt dempen. Herhaal om te reactiveren.

Hoe sla ik een gebruikerspreset op?

Houd de STORE-knop ingedrukt en druk op een van de 16 CHANNEL SELECT-knoppen (die de presetlocaties vertegenwoordigen). De huidige instellingen worden opgeslagen.

Hoe laad ik een preset?

Houd de RECALL-knop ingedrukt en druk op de CHANNEL SELECT-knop die overeenkomt met de gewenste locatie.

Wat is de functie van de LIMITER-knop?

De LIMITER-knop stelt de drempel in van de hoofdlimiter. Draai tegen de klok in om de limiter in te schakelen en pieken te beheersen. Het GR-lampje gaat branden wanneer de limiter actief is.

Kan ik de P16-HQ met een hoofdtelefoon gebruiken?

Ja, de PHONES-uitgang (6,35 mm TRS-jack) levert een kopie van de stereomix. U kunt ook de LINE OUT-uitgang gebruiken om de mix naar een extern luistersysteem te sturen.

GEBRUIKSAANWIJZING P16-HQ BEHRINGER

Belangrijke veiligheidsv

Aansluitingen die gemerkt zijn met het symbool voeren een

zodanig hoge spanning dat ze een risico vormen voor elektrische schokken. Gebruik uitsluitend kwalitatief hoogwaardige, in de handel verkrijgbare luidsprekerkabels die voorzien zijn van ¼" TS stekkers. Laat uitsluitend gekwalificeerd personeel alle overige installatie- of modificatiehandelingen uitvoeren.

Dit symbool waarschuwt u, waar het ook verschijnt, voor de aanwezigheid van

ongeïsoleerde gevaarlijke spanning binnenin de behuizing - spanning die voldaende kan zijn om een risico op elektrische schokken te vormen.

Dit symbool wijst u altijd op belangrijke bedienings - en

onderhoudsvoorschriften in de bijbehorende documenten. Wij vragen u dringend de handleiding te lezen.

Attentie

Verwijder in geen

geval de bovenste afdekking (van het achterste gedeelte) anders bestaal er gevaar voor een elektrische schok. Het apparaat bevat geen te onderhouden onderdelen.

Reparatiewerkzaamheden mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.

Attentie

Om het risico op brand

of elektrische schokken te beperken, dient u te voorkomen dat dit apparaat wordt blootgesteld aan regen en vocht. Het apparaat mag niet worden blootgesteld aan neerdruppelend of opspattend water en er morgen geen met water gevulde voorwerpen – zoals een vaas – op het apparaat worden gezet.

Attentie

Deze

onderhoudsinstructies zijn uitsluitend bedoeld voor gekwalificeerd onderhoudspersoneel. Om elektrische schokken te voorkomen, mag u geen andere onderhoudshandelingen verrichten dan in de bedieningsinstructies vermeld staan. Reparatiewerkzaamheden mogen alleen uitgevoerd worden door gekwalificeerd onderhoudspersoneel.

Waarschuwing

Raadpleeg de informatie

op de buitenkant van de onderste behuizing voor elektrische en veiligheidsinformatie voordat u het apparaat installeert of bedient.

1. Gelieve alle instructies en waarschuwingen zorgvuldig te lezen en op te volgen.

2. Houd het apparaat uit de buurt van water (behalve voor producten bedoeld voor gebruik buitenshuis).

3. Reinig alleen met een droge doek.

4. Blokkeer de ventilatieopeningen niet. Installeer niet in een afgesloten ruimte. Installeer alleen volgens de instructies van de fabrikant.

5. Bescherm de voedingskabel tegen schade, vooral bij stekkers en het stopcontact van het apparaat.

6. Installeer niet in de buurt van warmtebronnen zoals radiatoren, warmte registers, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.

7. Hef het veiligheidsdoel van de gepolariseerde of geaarde stekker niet op. Een gepolariseerde stekker heeft twee pennen waarvan één breder is dan de andere (alleen voor de VS en Canada). Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.

8. Gebruik alleen accessoires en apparatuur die door de fabrikant worden aanbevolen.

1. Gebruik

alleen

gespecificeerde

karren, stands,

statieven, beugels of tafels. Woos

voorzichtig om kantelen te voorkomen bij het verplaatsen van de kar/apparaatcombinatie.

1. Trek de stekker uit tijdens stormen of als het apparaat gedurende lange tijd niet wordt gebruikt.
2. Gebruik alleen gekwalificeerd personeel voor onderhoud, vooral na schade.
3. Het apparaat met een beschermende aardingsaansluiting moet worden aangesloten op een stopcontact met een beschermende aardingsverbinding.
4. Als de stekker van het stopcontact of een apparaatkoppeling als het ontkoppelingsapparaat wordt gebruikt, moet het ontkoppelingsapparaat gemakkelijk bedienbaar blijven.
5. Vermijd installatie in afgesloten ruimtes zoals boekenkasten.
6. Plaats geen open vlambronnen, zoals brandende kaarsen, op het apparaat.
7. Bedrijfstemperatuurbereik van 5° tot 45°C (41° tot 113°F).

WETTELIJKE ONTKENNING

Music Tribe aanvaardt geen aansprakelijkheid voor enig verlies dat kan worden geleden door een

persoon die geheel of gedeeltelijk vertrouwt op enige beschrijving, foto of verklaring hierin. Technische specifications, verschijningen en andere informatie kunnen zonder voorafgaande kennisgeving worden gewijzigd. Alle handelsmerken zijn eigendom van hun respectievelijke eigenaren. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones en Coolaudio zijn handelsmerken of gedoneerde handelsmerken van Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Alle rechten voorbehouden.

BEPERKTE GARANTIE

Voor de toepasselijke garantievoorwaarden en aanvullende informatie met betrekking tot de beperkte garantie van Music Tribe, zie de volledige details online op community.musictribe.com/support.

Viktiga

P16-H0 met SD16, X32 Rack en P16-D

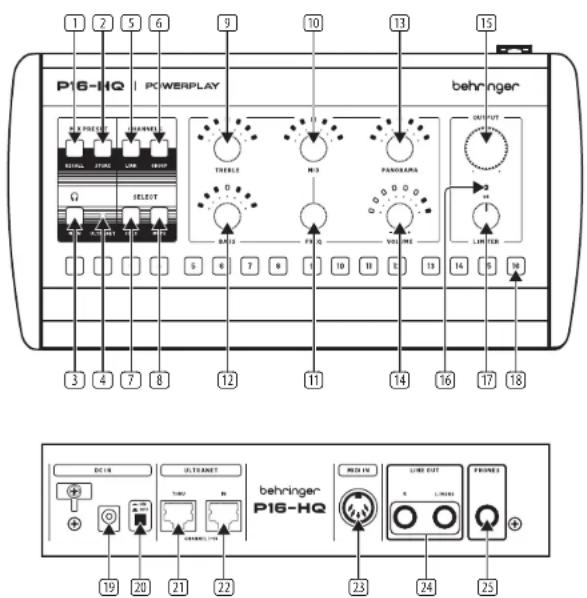

1. RECALL: Houd deze knop ingedrukt en druk op een van de 16 CHANNEL SELECT knappen (18) om het bijbehørende gebruikersmixvoorinstelling te laden.
2. STORE: Houd deze knop ingedrukt en druk op een van de 16 CHANNEL SELECT knappen (18) om uw huidige instellingen op te slaan in het bijbehorende gebruikersmixvoorinstellingsslot.
3. De MAIN-knop selecteert de hoofd stereomix, die zijn eigen instellingen heeft voor volume, balans en equalisatie.
4. ULTRANET LED-lampjes geven aan dat de ULTRANET-ingang is aangesloten en actief is.
5. LINK: Houd deze knop ingedrukt en druk op een van de 16 CHANNEL SELECT knoppen (18) om aangrenzende mono kanalen te combineren tot een gekoppeld stereo paar.
6. GROUP: Houd deze knop ingedrukt en druk op een van de 16 CHANNEL SELECT knoppen (18) om de geselecteerde kanalen in één af meer groepen te combineren.
7. SOLO-knop dempt alle kanalen behalve het geselecteerde mono kanaal of stereo-gekoppeld paar.
8. MUTE: Houd deze knop ingedrukt en druk op een van de 16 CHANNEL SELECT knoppen (18) om dat kanaal te dempen of dempen op te heffen.
9. TREBLE-knop regelt de hoge frequenties van het geselecteerde mono kanaal, stereo-gekoppeld paar of het MAIN stereobus-signaal. Druk op de encoder om de waarde te resetten.
10. MID-knop regelt de middentonen van het geselecteerde mono kanaal, stereo-gekoppeld paar of het MAIN stereobus-signaal. Druk op de encoder om de waarde te resetten.
11. FREQ-knop selecteert de specifieke middenfrequentieband die moet worden verminderd of versterkt met de MID-knop. Druk op de encoder om de waarde te resetten.

12. BASS-knop regelt de lage frequenties van het geselecteerde mono kanaal, stereo-gekoppeld paar of het MAIN stereobussignaal. Druk op de encoder om de waarde te resetten.

13. PANORAMA-knop past de stereoplaatsing aan van mono kanalen en de relatieve links-rechts balans van stereogekoppelde kanalen of het MAIN stereobus-signaal. Druk op de encoder om de waarde te resetten.

14. VOLUME-knop regelt het mixniveau voor geselecteerde mono- en stereo-gekoppelde kanalen of het MAIN stereobus-signaal. Druk op de encoder om te dempen.
15. OUTPUT-knop regelt het totale hoofduitgangsniveau.
16. GR LED-lampjes tonen wanneer de uitgangslimiter actief is.
17. LIMITER-knop regelt de limietdrempel voor de hoofduitgang.
18. CHANNEL SELECT-knappen focussen op de gewenste mono- en stereo-gekoppelde kanalen en groepen voor individuele mixaanpassing.
19. DC IN verbindt met de meegeleverde externe voedingsadapter. Gebruik alleen BEHRINGER externe voedingsadapters.
20. AAN/UIT-schakelaar.
21. ULTRANET THRU stuurt een ongefilterde kopie van de ULTRANET IN naar extra ULTRANET-apparaten.
22. ULTRANET IN ontvangt 16 kanalen van ULTRANET-apparaten via een afgeschermde CATS digitale audiokabel.
23. MIDI IN voor bediening van alle parameters met externe MIDI controllers en voor firmware-updates.
24. LINE OUT verzendt een kopie van de MAIN stereomix via twee TRS-kabels. Als alternatief kan een enkele TRS-kabel worden aangesloten op de L/MONO-ingang.
25. PHONES-uitgang verzendt een kopie van de MAIN stereomix via een 6,35mm (1/4") TRS-connector.

POWERPLAY P16-HQ Aan de slag

Stap 3: Aan de slag

P16-HQ Basisinstelling

1. Draai de OUTPUT-knop helemaal naar links tot de volledige tegenwijzerzinpositie.
2. Draai de LIMITER-knop helemaal naar rechts tot de volledige wijzerzinpositie.
3. Controleer of de ULTRANET LED brandt.
4. De parameters voor elk individueel kanaal kunnen worden aangepast door op de overeenkomstige CHANNEL SELECT-knop te drukken.

De LED in elke CHANNEL SELECT-knop brandt als volgt:

• Groen (knipperend): activiteit van het audiosignaal
- Rood (constant): mono kanaal of stereo-gekoppeld paar geselecteerd zonder activiteit van het audiosignaal
- Geel (knipperend): mono kanaal of stereo-gekoppeld paar geselecteerd met activiteit van het audiosignaal
- Rood (knipperend): het kanaal maakt deel uit van de geselecteerde groep, maar het kanaal is momenteel niet geselecteerd en er is geen activiteit van het audiosignaal
- Geel (knipperend): het kanaal maakt deel uit van de geselecteerde groep, maar het kanaal is momenteel niet geselecteerd en er is activiteit van het audiosignaal

1. Speel audio af en draai de OUTPUT-knop langzaam met de klok mee toldat u een comfortabel monitorniveau hebt bereikt.
2. Draal de LIMITER-knop langzaam tegen de klok in om de limiter te activeren en een aanvaardbare balans te vinden tussen dynamiek en controle van volumeniveaus.
3. Om een individueel of stereokanaal in de mix aan te passen, drukt u op de overeenkomstige CHANNEL SELECT-knop. De LED van het kanaal zal rood oplichten, wat aangeeft dat het kanaal is geselecteerd voor aanpassing.
4. Draai de VOLUME-knop met de klok mee of tegen de klok in om het relatieve niveau van het kanaal in de mix aan te passen.
5. Draai de PANORAMA-knop met de klok mee of tegen de klok in om de positie van het kanaal in het stereoveld aan te passen.
6. Pas de lage en hoge frequenties van het kanaal aan met behulp van de BASS- en TREBLE-knoppen.
7. Selecteer de middenfrequentie voor aanpassing met behulp van de FREQ-knop en pas vervolgens de middentonen aan met de MID-knop.
8. Maak stereokoppelingen door de LINK-knop ingedrukt te houden en vervolgens op de gewenste CHANNEL SELECT-knop te drukken. Het gerelateerde aangrenzende kanaal zal stereogekoppeld worden. Houd er rekening mee dat kanalen altijd stereogekoppeld worden vanaf een oneven genummerd kanaal en het oneven genummerde kanaal aan

de linkerkant wordt toegewezen. Alle parameterwaarden die op het oneven genummerde kanaal worden toegepast, worden toegepast op beide stereogekoppelde kanalen.

1. Om meerdere kanalen te groeperen, houdt u de GROUP-knop ingedrukt en drukt u vervolgens op de CHANNEL SELECT-knappen van de kanalen die u aan de groep wilt toewijzen. De LED's van de geselecteerde kanalen knipperen. Druk nogmaals op dezelfide CHANNEL SELECT-knop om het kanaal te deselecteren. Laat de GROUP-knop los om de groep te maken met de door u geselecteerde kanalen.

Nadat u een groep hebt gemaakt, kunt u deze wijzigen door de GROUP-knop ingedrukt te houden en op een van de CHANNEL SELECT-knoppen te drukken die aan de groep zijn toegewezen. Nu kunnen kanalen worden toegevoegd of verwijderd uit die groep.

Om een nieuwe groep te maken van de resterende niet-toegewezen kanalen, houdt u de GROUP-knop ingedrukt en drukt u vervolgens op de CHANNEL SELECT-knop op een kanaal dat momenteel niet is toegewezen aan een groep (LED is uit). Door op een niet-toegewezen CHANNEL SELECT-knop te drukken, wordt een nieuwe groep geopend. Voeg naar wens meer kanalen toe.

Een kanaal kan slechts deel uitmaken van één groep tegelijk.

Het aanpassen van het VOLUME van elk kanaal binnen de groep zal het VOLUME van alle andere gegroepeerde kanalen met dezelfde hoeveelheid wijzigen. Alle andere kanaalinstellingen zoals EO en PANORAMA blijven onafhankelijk.

1. Om een af meerdere kanalen te dempen, houdt u de MUTE-knop ingedrukt en drukt u vervolgens op de CHANNEL SELECT-knoppen van de gewenste kanalen.
2. Om het geselecteerde kanaal solo te zetten, drukt u op de SOLO-knop. Door op een andere CHANNEL SELECT-knop te drukken, wordt het nieuw geselecteerde kanaal solo gezet. Om de solo-modus te verlaten, drukt u nogmaals op de SOLO-knop.
3. Sla uw instellingen op in een voorinstelling door de STORE-knop ingedrukt te houden en vervolgens op een van de 16 CHANNEL SELECT-knoppen te drukken om het doelvoorinstellingsslot te selecteren
4. Laad een voorinstelling door de RECALL-knop ingedrukt te houden en op de CHANNEL SELECT-knop te drukken die de gewenste voorinstelling bevat.

1. De ULTRANET IN-ingang accepteert signalen van andere POWERPLAY 16-apparaten met behulp van afgeschermde CATS-kabel.

2. De ULTRANET OUTPUTS verbinden de P16-D met maximaal acht P16-HQ persoonlijke mixers of P16-D distributiehubs. Elke uitgang stuurt 16 tracks uit met behulp van afgeschermde CAT5-kabel.

3. De ON LED licht op wanneer het apparaat is ingeschakeld met de POWER schakelaar.

4. De POWER-schakelaar schakelt het apparaat aan en uit.
5. De POWER SOURCE-aansluiting accepteert de meegeleverde IEC-stroomkabel.

POWERPLAY P16-D Aan de slag

Stap 3: Aan de slag

1. Zorg ervoor dat de P16-D is aangesloten op een stopcontact met behulp van de meegeleverde IEC-stroomkabel. (Om extra P16-HQ mixers vanuit de P16-D via busvoeding te voorzien, moet de P16-D zijn aangesloten op een stroombron.)
2. Zorg ervoor dat het toestel is uitgeschakeld. De ON LED moet uit zijn.
3. Sluit een afgeschemde CAT5-kabel aan vanaf een P16-I, P16-D of een andere P16-HQ op de ULTRANET IN-aansluiting op de P16-D.
4. Voer afgeschermde CAT5 digitale kabels uit vanaf de ULTRANET OUTPUTS naar externe apparaten (elke combinatie van P16-H0 of P16-D eenheden). Gebruik voor de beste resultaten geen CAT5-kabels langer dan 75 m.
5. Schakel de P16-D in door op de POWER-schakelaar te drukken. De ON LED zal oplichten.
6. De LED's boven de ULTRANET IN en ULTRANET OUT aansluitingen zullen oplichten om te bevestigen dat de CAT5-kabels zijn aangesloten en actief zijn.

POWERPLAY P16-HQ Kontroller

Steg 2: Kontroller

Belangrijke informatie Vik

Registreer uw nieuwe Music Tribe-apparatuur direct nadat u deze hebt gekocht door naar musictribe.com te gaan. Door uw aankoop te registreren via ons eenvoudige online formulier, kunnen wij uw reparatieclaims sneller en efficiënter verwerken. Lees ook de voorwaarden van onze garantie, indien van toepassing.

1. Storing. Mocht uw door Music Tribe geautariseerde wederverkoper niet bij u in de buurt zijn gevestigd, dan kunt u contact opnemen met de door Music Tribe Authorized Fulfiller voor uw land vermeld onder "Support" op musictribe.com. Als uw land niet in de lijst staat, controleer dan of uw probleem kan worden opgelost door onze "Online Support", die u ook kunt vinden onder "Support" op musictribe.com. U kunt ook een online garantieclaim indienen op musictribe.com VOORDAT u het product retourneert.

3. Stroomaansluitingen.

Voordat u het apparaat op een stopcontact aansluit, moet u ervoor zorgen dat u de juiste netspanning voor uw specifieke model gebruikt. Defecte zekeringen moeten zonder uitzondering worden vervangen door zekeringen van hetzelfde type en dezelfde waarde.
