Producttype	Phono-voorversterker met USB-interface
Merk	Behringer
Model	U-Phono UFO202
Afmetingen (ong.)	12 x 7 x 4 cm
Gewicht	200 g
Voeding	USB 5 V (500 mA)
Ingangen	2 x RCA (phono), 1 x stereo mini-jack 3,5 mm
Uitgangen	1 x USB type B, 1 x koptelefoon mini-jack 3,5 mm
RIAA-equalisatie	Ingebouwd, laagfrequentiefilter
Audioconversie	16 bits, 44,1/48 kHz
Samplingfrequentie	44,1 kHz / 48 kHz
Compatibiliteit	Windows, macOS, Linux (stuurprogrammaloos)
Connectiviteit	USB 2.0
Belangrijkste functies	Vinyl digitaliseren, koptelefoon luisteren, USB-opname
Onderhoud en reiniging	Zachte, droge doek; oplosmiddelen vermijden
Veiligheid	Niet blootstellen aan vocht of extreme temperaturen
Inbegrepen accessoires	USB-kabel, netadapter niet nodig
Reserveonderdelen en repareerbaarheid	Reparatie door erkende service; onderdelen op verzoek beschikbaar
Algemene informatie	Plug-and-play apparaat; gebruik met opnamesoftware

Veelgestelde vragen - U-Phono UFO202 BEHRINGER

Hoe sluit ik de Behringer U-Phono UFO202 aan?

Sluit de phono-ingang van uw platenspeler aan op de RCA-aansluitingen van het apparaat. Sluit de USB-kabel aan op uw computer. Het apparaat wordt automatisch herkend als audioapparaat.

Waarom is er geen geluid?

Controleer of de platenspeler is aangesloten en de snelheidskiezer in de juiste stand staat. Zorg ervoor dat het koptelefoonvolume voldoende is en dat de computer UFO202 selecteert als uitvoerapparaat.

Moet ik een stuurprogramma installeren?

Nee, de UFO202 is plug-and-play onder Windows, macOS en Linux. Het gebruikt de standaard USB Audio Class-stuurprogramma.

Ondersteunt het apparaat 78-toerenplaten?

Ja, maar u moet een geschikte element gebruiken. De ingebouwde RIAA-equalizer is geoptimaliseerd voor 33- en 45-toerenplaten. Voor 78-toerenplaten kan handmatige aanpassing in de software nodig zijn.

Kan ik rechtstreeks op mijn computer opnemen?

Ja, de UFO202 wordt herkend als een externe geluidskaart. Gebruik opnamesoftware zoals Audacity om het geluid in realtime vast te leggen.

Wat betekent RIAA-equalisatie?

De RIAA-curve compenseert de verzwakking van lage tonen en de versterking van hoge tonen die tijdens het persen van vinyl worden toegepast. De UFO202 past deze correctie automatisch toe.

Werkt de koptelefoon zonder computer?

Nee, het apparaat heeft USB-voeding nodig om te werken. Zelfs de koptelefoonuitgang is alleen actief wanneer USB is aangesloten.

Welke kabels worden meegeleverd?

De verpakking bevat een USB type A naar B-kabel van ongeveer 1,5 meter. RCA-kabels worden niet meegeleverd.

Kan ik de UFO202 gebruiken met een platenspeler zonder voorversterker?

Ja, dat is het belangrijkste gebruiksdoel. De UFO202 heeft een ingebouwde phono-voorversterker met RIAA-correctie, perfect voor platenspelers zonder ingebouwde voorversterker.

Hoe reinig ik het apparaat?

Gebruik een zachte, droge doek. Gebruik nooit vloeistof of schurende middelen. Koppel de USB los voor het reinigen.

GEBRUIKSAANWIJZING U-Phono UFO202 BEHRINGER

Belangrijke veiligheidsvoorschriften

CAUTION

RISK OF ELECTRIC SHOCK! DO NOT OPEN!

ATTENTION

Aansluitingen die gemerkt zijn met het symbool voeren een zodanig hoge spanning dat ze een risico vormen voor elektrische schokken. Gebruik uitsluitend kwalitatief hoogwaardige, in de handel verkrijgbare luidsprekerkabels die voorzien zijn van 1/4" TS stekkers. Laat uitsluitend gekwalificeerd personeel alle overige installatie- of modificatiehandelingen uitvoeren.

Dit symbool wijst u altijd op belangrijke bedienings - en onderhoudsvoorschriften in de bijbehorende documenten. Wij vragen u dringend de handleiding te lezen.

Attentie

Verwijder in geen geval de bovenste afdekking (van het achterste gedeelte) anders bestaat er gevaar voor een elektrische schok. Het apparaat bevat geen te onderhouden onderdelen.

Reparatiewerkzaamheden mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.

Attentie

Om het risico op brand of elektrische schokken te beperken, dient u te voorkomen dat dit apparaat wordt blootgesteld aan regen en vocht. Het apparaat mag niet worden blootgesteld aan neerdruppelend of opspattend water en er mogen geen met water gevulde voorwerpen – zoals een vaas – op het apparaat worden gezet.

Attentie

Deze onderhoudsinstructies zijn uitsluitend bedoeld voor gekwalificeerd onderhoudspersoneel. Om elektrische schokken te voorkomen, mag u geen andere onderhoudshandelingen verrichten dan in de bedieningsinstructies vermeld staan. Reparatiewerkzaamheden mogen alleen uitgevoerd worden door gekwalificeerd onderhoudspersoneel.

1. Lees deze voorschriften.
2. Bewaar deze voorschriften.
3. Neem alle waarschuwingen in acht.
4. Volg alle voorschriften op.

5. Gebruik dit apparaat niet in de buurt van water.

6. Reinig het uitsluitend met een droge doek.

7. Let erop geen van de ventilatie- openingen te bedekken. Plaats en installeer het volgens de voor- schriften van de fabrikant.
8. Het apparaat mag niet worden geplaatst in de buurt van radiatoren, warmte-uitlaten, kachels of andere zaken (ook versterkers) die warmte afgeven.
9. Maak de veiligheid waarin door de polarisatie- of aardingsstekker wordt voorzien, niet ongedaan. Een polarisatiestekker heeft twee bladen, waarvan er een breder is dan het andere. Een aardingsstekker heeft twee bladen en een derde uitsteeksel voor de aarding. Het bredere blad of het derde uitsteeksel zijn er voor uw veiligheid. Mocht de geleverde stekker niet in uw stopcontact passen, laat het contact dan door een elektricien vervangen.
10. Om beschadiging te voorkomen, moet de stroomleiding zo gelegd worden dat er niet kan worden over gelopen en dat ze beschermd is tegen scherpe kanten. Zorg zeker voor voldoende bescherming aan de stekkers, de verlengkabels en het punt waar het netsnoer het apparaat verlaat.

17 U-PHONO UFO202 User Manual

1. Het toestel met altijd met een intacte aarddraad aan het stroomnet aangesloten zijn.
2. Wanneer de stekker van het hoofdnetwerk of een apparaatstopcontact de functionele eenheid voor het uitschakelen is, dient deze altijd toegankelijk te zijn.
3. Gebruik uitsluitend door de producent gespeci- ficeerd toebehoren c.q. onderdelen.

1. Gebruik het apparaat uitsluitend in combinatie met de wagen, het statief, de driepoot, de beugel of tafel die door de producent is aangegeven, of die in combinatie met het apparaat wordt verkocht. Bij gebruik van een wagen dient men voorzichtig te zijn bij het verrijden van de combinatie wagen/apparaat en letsel door vallen te voorkomen.

2. Bij onweer en als u het apparaat langere tijd niet gebruikt, haalt u de stekker uit het stopcontact.

3. Laat alle voorkomende reparaties door vakkundig en bevoegd personeel uitvoeren. Reparatiewerk-zaamheden zijn nodig als het toestel op enige wijze beschadigd is geraakt, bijvoorbeeld als de

hoofd-stroomkabel of -stekker is beschadigd, als er vloeistof of voorwerpen in terecht zijn gekomen, als het aan regen of vochtigheid heeft bloot-gestaan, niet normaal functioneert of wanneer het is gevallen.

1. Correcte afvoer van dit product: dit symbool geeft aan dat u dit product op grond van de AEEA-richtlijn (2012/19/EU) en de nationale wetgeving van

uw land niet met het gewone huishoudelijke afval mag weggooien. Dit product moet na afloop van de nuttige levensduur naar een officiële inzamelpost voor afgedankte elektrische en elektronische apparatuur (AEEA) worden gebracht, zodat het kan worden gerecycleerd. Vanwege de potentieel gevaarlijke stoffen die in elektrische en elektronische apparatuur kunnen voorkomen, kan een onjuiste afvoer van afval van het onderhavige type een negatieve invloed op het milieu en de menselijke gezondheid hebben. Een juiste afvoer van dit product is echter niet alleen beter voor het milieu en de gezondheid, maar draagt tevens bij aan een doelmatiger gebruik van de natuurlijke hulpbronnen. Voor meer informatie over de plaatsen waar u uw afgedankte apparatuur kunt inleveren, kunt u contact opnemen met uw gemeente of de plaatselijke reinigingsdienst.

1. Installeer niet in een kleine ruimte, zoals een boekenkast of iets dergelijks.
2. Plaats geen open vlammen, zoals brandende kaarsen, op het apparaat.
3. Houd rekening met de milieuaspecten van het afvoeren van batterijen. Batterijen moeten bij een inzamelpunt voor batterijen worden ingeleverd.
4. Dit apparaat kan worden gebruikt in tropische en gematigde klimaten tot 45 °C.

WETTELIJKE ONTKENNING

Music Tribe aanvaardt geen aansprakelijkheid voor enig verlies dat kan worden geleden door een persoon die geheel of gedeeltelijk vertrouwt op enige beschrijving, foto of verklaring hierin. Technische specificaties, verschijningen en andere informatie kunnen zonder voorafgaande kennisgeving worden gewijzigd. Alle handelsmerken zijn eigendom van hun respectievelijke eigenaren. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer,

18 U-PHONO UFO202 User Manual

Bugera, Oberheim, Auratone en Coolaudio zijn handelsmerken of gedeponeerde handelsmerken van Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle rechten voorbehouden.

BEPERKTE GARANTIE

Voor de toepasselijke garantievoorwaarden en aanvullende informatie met betrekking tot de beperkte garantie van Music Tribe, zie de volledige details online op musictribe.com/warranty.

SE

70 U-PHONO UFO202 Gebruiksaanwijzing

Dank u

Dank u dat u voor de nieuwe UFO202 U-PHONO-interface van Behringer heeft gekozen. U kunt nu al uw fantastische albums uit het LP- en tapetijdperk overdragen naar de digitale wereld met behulp van dit gemakkelijk te bedienen apparaat. Het beschikt over stereo-RCA-inputs en -outputs om zowel afluisteren als opnemen van de audiobron mogelijk te maken. De USB-verbinding werkt zowel met pc's als Mac-computers, zodat er voor installatie geen stuurprogramma's nodig zijn, en voeding wordt via de USB-kabel geleverd. Door de separate koptelefoon-output kunt u uw opnames te allen tijde afspelen, zelfs als u geen luidsprekers tot uw beschikking heeft. Wij hebben tevens gratis software meegeleverd om u erbij te helpen de muziek op gestroomlijnde wijze over te dragen en aan te passen, waardoor u minder tijd doorbrengt met het rommelen met instellingen en meer tijd met het luisteren naar uw favoriete songs.

1. Voordat u Begint

1.1 Transport

Uw UFO202 werd in de fabriek zorgvuldig verpakt om veilig transport te garanderen. Mocht de staat van de kartonnen doos op schade duiden, onderzoek de eenheid dan onmiddellijk op aantoonbare schade.

Beschadigde uitrusting dient NOOIT direct naar ons te worden gestuurd. Informeer onmiddellijk de dealer waar u de eenheid heeft aangeschaft en de transportfirma waarvan u de bestelling heeft aangenomen. Anders kunnen alle aanspraken op schadevergoeding/reparatie ongeldig worden verklaard
Gebruik altijd de originele verpakking om schade als gevolg van opslag of transport te voorkomen.
Laat kinderen nooit zonder toezicht met de uitrusting of de verpakking hiervan spelen.
Voer het verpakkingsmateriaal op milieuvriendelijke wijze af.

71 U-PHONO UFO202 Gebruiksaanwijzing

1.2 Eerste ingebruikname

Zorg ervoor dat de eenheid voldoende geventileerd wordt, en plaats de UF0202 nooit op een versterker of in de buurt van een verwarming om oververhitting te voorkomen.

De stroomtoevoer vindt plaats via de USB-verbindingskabel, zodat geen externe stroomvoorzieningseenheid wordt vereist. Neem alle vereiste voorzorgsmaatregelen in acht

1.3 Online-registratie

Registreer uw nieuw Behringer-apparaat na aankoop zo snel mogelijk op onze website behringer.com en lees de garantievoor-waarden aandachtig door.

Mocht uw product van Behringer defect raken, willen wij het zo snel mogelijk repareren. Neemt in dat geval direct contact op met de Behringer-leverancier waar u het apparaat gekocht heeft. Als uw Behringer-leverancier niet bij u in de buurt gevestigd is, kunt u ook direct contact opnemen met een van onze vestigingen. Op de originele verpakking van het apparaat vindt u een lijst met de adressen van onze Behringervestigingen (Global Contact Information/European Contact Information). Als er voor uw land geen contactadres vermeld is, kunt u contact opnemen met de dichtstbijzijnde importeur. Onder het kopje Support op onze website behringer.com kunt u ook de contactadressen vinden.

Als uw apparaat, samen met de aankoopdatum, bij ons geregistreerd is, wordt het afhandelen van uw garantieaanspraken aanmerkelijk eenvoudiger.

Hartelijk dank voor uw medewerking!

2. Systeemvereisten

De UFO202 is PC- en Mac-compatibel. Daarom zijn geen installatieprocedures of stuurprogramma's nodig voor de correcte werking van de UFO202.

Om met de UF0202 te werken dient uw computer minimaal aande volgende vereisten te voldoen:

PC Mac
Intel of AMD CPU, 400 MHz of hoger G3	300 MHz of hoger
Minimum 128 MB RAM Minimum 128	MB RAM
USB 1.1 interface USB 1.1 interface
Windows XP, 2000	Mac OS 9.0.4 of hoger, 10.X of hoger

Gebruik de USB-aansluitkabel die met de UFO202 wordt meegeleverd om de eenheid op uw computer aan te sluiten. De USB-verbinding voorziet de UFO202 tevens van stroom. U kunt verschillende apparaten en uitrusting aansluiten op de inputs en outputs.

72 U-PHONO UFO202 Gebruiksaanwijzing

3. Bedieningselementen en Verbindingen

1 L- EN R-RCA-OUTPUTS: Verbind een extern monitorapparaat, zoals een set monitorluidsprekers, met de linker- en rechter-RCA-outputs. (deze stap is optioneel)
2 L- EN R-RCA-INPUTS: Verbind de audiobron (platenspeler, cassettespeler, enz) met de linker- en rechter-RCA-inputs.
3 AARDVERBINDING: Enkele platenspelers hebben een separate aardleiding. Als dit het geval is, bevestig de kabel dan aan de aardklem om geluidsoverlast en gebrom te vermijden.

4 LINE/PHONO SWITCH: Zet de schakelaar linksboven op PHONO wanneer u vanaf een platenspeler overdraagt. Selecteer LINE voor alle andere bronnen

Opm.: De PHONO-inputs ondersteunen alleen magneto-dynamische (MD) opneemelementen. Dezekomen het meest voor, dus tenzij u weet dat uw speler gebruik maakt van een moving coil- (MC-) element, kunt u ervan uitgaan dat uw systeem zal werken.

5 OUTPUT KOPTELEFOON: Steek uw koptelefoon met behulp van een 1/8 " mini-plug in de PHONES-output.

6 VOLUME KOPTELEFOON: Pas het volume van de koptelefoon aan met de zich ernaast bevindende regelaar.

7 USB-KABEL: Steek de USB-kabel in een vrije USB-poort op uw computer.

8 VERMOGENSINDICATOR: Tijdens de verbinding gaat de vermogensindicator van de UFO branden en dient de computer automatisch de verbinding te herkennen

4. Installatie Software

- Dit apparaat vereist geen speciale installatie of stuurprogramma's, steek het gewoon in een vrije USB-poort op een PC of Mac-computer.

73 U-PHONO UFO202 Gebruiksaanwijzing

5. Aansluitschema

5.1 Platenspeler aansluiten

1. Om muziek over te dragen van een platenspeler dient een speciaal voorversterkingsproces plaats te vinden om het lage signaalniveau dat van de speler komt te verhogen. Hiervoor dient u gewoon de LINE/PHONO-schakelaar op de UFO202 naar rechts (PHONO geselecteerd) te verplaatsen.

2. Verbind een stereo RCA-kabel van de platenspeler- outputs met de RCA-inputs op de UFO202. De speler heeft waarschijnlijk tevens een aardleiding die aan de aardklem op de UFO202 bevestigd dient te worden.

3. Een monitorapparaat aansluiten. U kunt luidsprekers op de RCA-outputs aansluiten of een koptelefoon met de PHONES-output.

4. Verbind de bevestigde USB-kabel met een vrije USB-poort op uw computer.

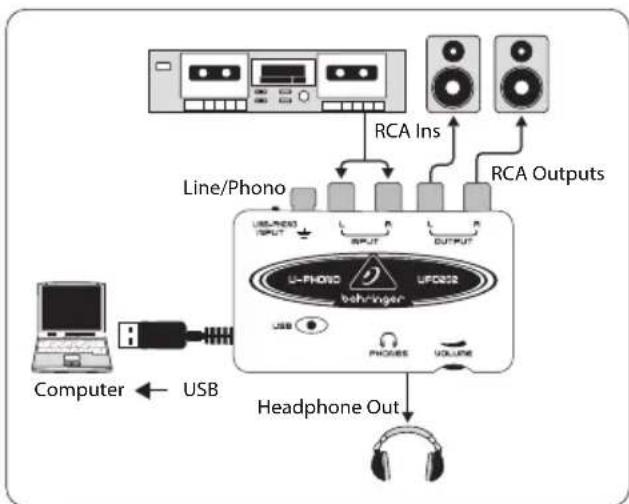

5.2 Cassettespeler aansluiten

1. Verplaats de LINE/PHONO-schakelaar op de UFO202 naar links (LINE geselecteerd).
2. Verbind een stereo RCA-kabel van de cassettespeler- outputs naar de RCA-inputs op de UFO202.

74 U-PHONO UFO202 Gebruiksaanwijzing

1. Een monitorapparaat aansluiten. U kunt luidsprekers op de RCA-outputs aansluiten of een koptelefoon op de PHONES-output.
2. Verbind de bevestigde USB-kabel met een vrije USB-poort op uw computer.

6. Opnameproces

• Na het aansluiten en het installeren van software bent u klaar om het geluid op te nemen. Zorg ervoor dat uw geluidsopnameprogramma ingesteld is op het opnemen van input van de USB-poort. Voor het eenvoudig opnemen, snijden en exporteren van stereogeluid kan het zijn dat u Audacity wilt gebruiken
• Als u van een cassettespeler opneemt, zorg er dan voor dat het volume van de speler voluit staat
• Pas de inputgevoeligheid van het opnameprogramma aan om optimale geluidskwaliteit te bereiken. Te veel signaal veroorzaakt vervorming van de opname; te weinig signaal klinkt vaag en zwak, dus neem een testclip op om kwaliteitsgeluid te garanderen. Het opnameprogramma dient over meters te beschikken die de niveaus weergeven terwijl de audio loopt

• Stel uw opnameprogramma op uw computer in op RECORD en begin direct hierna vanaf het begin van de cassette of plaat direct af te spelen

• Laat het geluid van de gehele eerste kant afspelen. Zodra de muziek stopt drukt u op het opnameprogramma op STOP

• Draai de cassette of plaat om en herhaal het opnameproces
• Zodra beide kanten zijn opgenomen kunt u het bestand editen om eventuele extra tijd voordat of nadat het geluid werd opgenomen weg te snijden. U kunt tevens de lange track in individuele songs snijden en de bestanden separaat opslaan. Dit proces verschilt enigermate, afhankelijk van het programma dat u gebruikt, dus raadpleeg de handleiding van de software voor editing-procedures
• U kunt uw stereo opgenomen audio terugspelen via de UFO202 RCA-outputs en PHONES-output. Het kan zijn dat u vervormingscorrectie of andere bewerkingen toe wilt passen wanneer uw software-toepassing deze mogelijkheid biedt
• Mocht u van plan zijn deze bestanden op CD te branden voor gebruik thuis of in de auto, sla de audio dan in WAV-formaat op

75 U-PHONO UFO202 Gebruiksaanwijzing

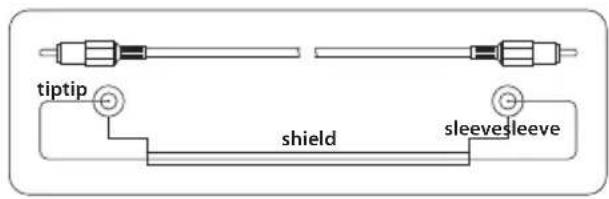

7. Verbindingen Audio

Hoewel er verschillende manieren zijn om de UFO202 in uw studio of live set-up te integreren, zullen de audioverbindingen feitelijk in alle gevallen hetzelfde zijn:

De UFO202 is voorzien van een koptelefoonbus. Hier kunt u elke standaard stereo-koptelefoon met een ^1/8 " TRS-connectorop aansluiten.

76 U-PHONO UFO202 Gebruiksaanwijzing
