Produkttyp	Phono-förförstärkare med USB-gränssnitt
Märke	Behringer
Modell	U-Phono UFO202
Mått (ungefär)	12 x 7 x 4 cm
Vikt	200 g
Strömförsörjning	USB 5 V (500 mA)
Ingångar	2 x RCA (phono), 1 x mini-jack stereo 3,5 mm
Utgångar	1 x USB typ B, 1 x mini-jack hörlurar 3,5 mm
RIAA-utjämning	Inbyggd, lågfrekvensfilter
Ljudkonvertering	16 bitar, 44,1/48 kHz
Samplingsfrekvens	44,1 kHz / 48 kHz
Kompatibilitet	Windows, macOS, Linux (utan drivrutin)
Anslutning	USB 2.0
Huvudfunktioner	Digitalisering av vinyl, hörlurslyssning, USB-inspelning
Underhåll och rengöring	Mjuk och torr trasa; undvik lösningsmedel
Säkerhet	Utsätt inte för fukt eller extrema temperaturer
Ingående tillbehör	USB-kabel, nätadapter krävs inte
Reservdelar och reparerbarhet	Reparation av auktoriserad service; delar finns på begäran
Allmän information	Plug-and-play-enhet; användning med inspelningsprogram

Vanliga frågor - U-Phono UFO202 BEHRINGER

Hur ansluter jag Behringer U-Phono UFO202 ?

Anslut phono-ingången på din vinylspelare till apparatens RCA-uttag. Anslut USB-kabeln till din dator. Apparaten känns automatiskt igen som ljudenhet.

Varför kommer det inget ljud ?

Kontrollera att spelaren är korrekt ansluten och att hastighetsväljaren är i rätt läge. Se till att hörlursvolymen är tillräcklig och att datorn väljer UFO202 som utgångsenhet.

Behöver jag installera en drivrutin ?

Nej, UFO202 är plug-and-play under Windows, macOS och Linux. Den använder standarddrivrutinen USB Audio Class.

Stöder apparaten 78-varvsskivor ?

Ja, men du måste använda en lämplig pickup. Den inbyggda RIAA-utjämningen är optimerad för 33- och 45-varvsvinyl. För 78-varv kan manuell justering krävas i programvaran.

Kan jag spela in direkt på min dator ?

Ja, UFO202 känns igen som ett externt ljudkort. Använd inspelningsprogram som Audacity för att fånga ljudet i realtid.

Vad innebär RIAA-utjämning ?

RIAA-kurvan kompenserar för den dämpning av bas och betoning av diskant som tillämpas vid pressning av vinyl. UFO202 tillämpar denna korrigering automatiskt.

Fungerar hörlurarna utan dator ?

Nej, apparaten kräver USB-ström för att fungera. Även hörlursutgången är endast aktiv när USB är ansluten.

Vilka kablar medföljer ?

Förpackningen innehåller en USB typ A till B-kabel på cirka 1,5 meter. RCA-kablar ingår inte.

Kan jag använda UFO202 med en spelare utan förförstärkare ?

Ja, det är det huvudsakliga användningsområdet. UFO202 har en inbyggd phono-förförstärkare med RIAA-korrigering, perfekt för spelare utan inbyggd förförstärkare.

Hur rengör jag apparaten ?

Använd en mjuk och torr trasa. Använd aldrig vätska eller slipande rengöringsmedel. Koppla bort USB före rengöring.

BRUKSANVISNING U-Phono UFO202 BEHRINGER

Innan du sätter igång 78

Viktiga säkerhetsanvisningar

CAUTION RISK OF ELECTRIC SHOCK! DO NOT OPEN!

ATTENTION RISQUE D'ÉLECTROCUTION! NE PAS OUVRIR!

Varning

Uttag markerade med

symbolen leder elektrisk strömstyrka som är tillräckligt stark för att utgöra en risk för elchock. Använd endast högkvalitativa, kommersiellt tillgängliga högtalarkablar med förhandsinstallerade ¼" TS-kontakter. All annan installering eller modifikation bör endast utföras av kompetent personal.

Den här symbolen hänvisar till viktiga punkter om användning

och underhåll i den medfölljande dokumentationen. Var vänlig och läs bruksanvisningen.

Försiktighet

Minska risken för elektriska

stötar genom att aldrig ta av höljet upptill på apparaten (eller ta av baksidan). Inuti apparaten finns det inga delar som kan repareras av användaren.

Endast kvalificerad personal får genomföra reparationer.

Försiktighet

För att minska risken för brand och elektriska stötar ska apparaten skyddas mot regn och fukt. Apparaten går inte utsättas för dropp eller spill och inga vattenbehållare som vaser etc. får placeras på den.

Försiktighet

Serviceinstruktionen är enbart avsedd för kvalificerad servicepersonal. För att undvika risker genom elektriska stötar, genomför inga reparationer på apparaten, vilka inte är beskrivna i bruksanvisningen. Endast kvalificerad fackpersonal får genomföra reparationerna.

1. Läs dessa anvisningar.
2. Spara dessa anvisningar.
3. Beakta alla varningar.
4. Följ alla anvisningar.
5. Använd inte apparaten i närheten av vatten.
6. Rengör endast med torr trasa.
7. Blockera inte ventilationsöppningarna. Installera enligt tillverkarens anvisningar.

19 U-PHONO UFO202 User Manual

1. Installera aldrig intill värmekällor som värme-element, varmluftsintag, spisar eller annan utrustning som avger värme (inklusive förstärkare).
2. Ändra aldrig en polariserad eller jordad kontakt. En polariserad kontakt har två blad – det ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller jordstiftet är till för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, ska du kontakta en elektriker för att få uttaget bytt.
3. Förlägg elkabeln så, att det inte är möjligt att trampa på den och att den är skyddad mot skarpa kanter och inte kan skadas. Ge i synnerhet akt på områdena omkring stickkontakterna, förlängningskablarna och på det ställe, där elkabeln lämnar apparaten, är tillräckligt skyddade.
4. Apparaten måste alltid vara ansluten till elnätet med intakt skyddsledare.
5. Om huvudkontakten, eller ett apparatuttag, fungerar som avstängningsenhet måste denna alltid vara tillgänglig.
6. Använd endast tillkopplingar och tillbehör som angetts av tillverkaren.

1. Använd endast med vagn, stativ, trefot, hållare eller bord som angetts av tillverkaren,

eller som sålts till-sammans med apparaten. Om du använder en vagn, var försiktig, när du förflyttar kombinationen vagn-apparat, för att förhindra olycksfall genom snubbling.

1. Dra ur anslutningskontakten und åskväder eller när apparaten inte ska användas under någon längre tid.

2. Låt kvalificerad personal utföra all service. Service är nödvändig när apparaten har skadats, t.ex. när en elkabel eller kontakt är skadad, vätska eller främmande föremål har kommit in i apparaten, eller när den har fallit i golvet.

1. Kassera produkten på rätt sätt: den här symbolen indikerar att produkten inte ska kastas i hushållssoporna, enligt WEEE direktivet

(2012/19/EU) och gällande, nationell lagstiftning. Produkten ska lämnas till ett auktoriserat återvinningsställe för elektronisk och elektrisk utrustning (EEE). Om den här sortens avfall hanteras på fel sätt kan miljön, och människors hälsa,

påverkas negativt på grund av potentiella risksubstanser som ofta associeras med EEE. Avfallshanteras produkten däremot på rätt sätt bidrar detta till att naturens resurser används på ett bra sätt. Kontakta kommun, ansvarig förvaltning eller avfallshanteringsföretag för mer information om återvinningscentral där produkten kan lämnas

1. Installera inte i ett trångt utrymme, t.ex. i en bokhylsa eller liknande enhet.
2. Placera inte källor med öppen eld, t.ex. tända ljus, på apparaten.
3. Tänk på miljöaspekterna vid kassering av batterier. Batterier måste kasseras på ett batteriuppsamlingsställe.
4. Denna apparat kan användas i tropiska och mättliga klimat upp till 45 °C.

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar för någon förlust som kan drabbas av någon person som helt eller delvis förlitar sig på någon beskrivning, fotografi eller uttalande som finns här. Tekniska specifikationer, utseenden och annan information kan ändras utan föregående meddelande. Alla varumärken tillhör respektive ägare. Midas, Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone och Coolaudio är varumärken eller registrerade varumärken som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alla Rättigheter reserverade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillkor och ytterligare information om Music Tribes begränsade garanti, se fullständig information online på musictribe.com/warranty.

PL

Tack för att du valt det nya UFO202 U-PHONO-gränssnittet från Behringer. Nu kan du överföra alla dina favoritalbum från vinylplattornas och kassettbandens tid till den digitala eran med hjälp av den här lättanvända enheten. Den har stereo RCA-ingångar och uttag som möjliggör både avlyssning och inspelning av ljudkällan. USB-anslutningen fungerar med både PC och Mac-datorer så du behöver inte några drivrutiner för installation. Strömförsörjningen sker genom USB-kabeln. Det separata uttaget för hörlurar gör att du när som helst kan lyssna på dina inspelningar, även om du inte har några högtalare till hands. Vi har även inkluderat kostnadsfri programvara så att du kan överföra och redigera musiken på ett smidigt sätt. Du kan ägna mindre tid åt att mixtra med inställningar och mer tid åt att lyssna på dina favoritlåtar.

1. Innan du sätter igång

1.1 Leverans

Din UFO202 har förpackats noggrant vid monteringsanläggningen för att kunna garantera en säker transport. Om kartongen visar tecken på att skada har uppstått ska du omedelbart undersöka enheten och söka efter fysiska tecken på skada.

Skadad utrustning ska ALDRIG skickas direkt till oss. Informera omedelbart den återförsäljare som du köpte enheten från, samt det transportföretag som levererade produkten. Annars kan alla fordringar på ersättning/reparation bli ogiltiga.
Använd alltid originalförpackningen för att undvika skada pga lagring eller leverans.
Låt aldrig barn leka obevakat med utrustningen eller dess förpackning.
Släng allt förpackningsmaterial på ett miljövänligt sätt.

1.2 Före användningen

Kontrollera att enheten får tillräckligt med ventilation och placera aldrig UFO202 ovanpå en förstärkare eller nära en värmekälla för att undvika överhettning.

Elförsörjningen sker via USB-kabeln och du behöver ingen extern nätenhet. Följ alla säkerhetskrav.

1.3 Online-registrering

Glöm inte registrera er nya Behringer-produkt så fort som möjligt när ni köpt den på behringer.com och läs noggrant igenom garantivillkoren.

Skulle det bli något fel på er Behringer-produkt ska vi naturligtvis se till att det repareras så snart som möjligt. I ett sådant fall ber vid er gå direkt till den affär där ni köpt Behringer-produkten. Finns det ingen Behringer-återförsäljare i närheten där ni bor kan ni vända er till något av våra filialkontor. I produktens originalförpackning ligger en lista med kontaktadresser till alla våra filialkontor (Global Contact Information/European Contact Information). Finns det ingen kontaktadress för Sverige ber vi er kontakta närmaste generalagent. I support-delen på vår hemsida behringer.com hittar ni sådana kontaktadresser.

I ett garantifall kan vi hjälpa er snabbare om ni har registrerat din produkt med köpdatum hos oss.

Tack så mycket för er medverkan!

2. Systemkrav

UFO202 är kompatibel med både PC och Macintosh. Därför krävs inga installationsprocedurer eller drivrutiner för att UFO202 ska fungera ordentligt.

För att fungera med UFO202 måste din dator uppfylla följande minimikrav:

PC Mac
Intel eller AMD-processor, 400 MHz eller högre	G3, 300 MHz eller högre
Minst 128 MB RAM Minst 1,289 MB RAM
USB 1.1-gränssnitt USB 1.1-gränssnitt
Windows XP, 2000	Mac OS 9.0.4 eller högre, 10.X eller högre

2.1 Hårdvaruanslutning

Använd USB-anslutningskabeln som medföljer UFO202 för att koppla enheten till din dator. USB-anslutningen ger också ström åt UFO202. Du kan ansluta många olika enheter och utrustningar till ingångarna och uttagen.

3. Funktionselement och Anslutningar

1 L OCH R RCA UTTAG – Anslut en extern övervakningsenhet, såsom ett par monitorhögtalare, till de vänstra och högra RCA-uttagen. (Detta steg är frivilligt.)
2 L OCH R RCA-INGÅNGAR – Anslut ljudkällan (skivspelare, bandspelare etc.) till de vänstra och högra RCA-ingångarna.
3 JORDANSLUTNING – Vissa skivspelare har en separat jordkabel. I sådana fall ska du koppla kabeln till jordterminalen för att undvika onödigt brus och surr.

4 LINE/PHONO-BRYTARE – Flytta brytaren längst upp till vänster till PHONO om du överför från en skivspelare. Välj LINE för alla andra källor.
Obs! PHONO-ingångarna stöder endast rörliga magnetpatroner. Det är den vanligaste typen och såvida du inte är söker på att din spelare använder en rörlig spiralpatron kan du anta att ditt system fungerar.
5 UTTAG FÖR HÖRLURAR – Koppla dina hörlurar till PHONES-uttaget med en 1/8 " tums minikontakt.
6 HÖRLURARNAS VOLYM – Justera hörlurarnas volym med kontrollerna på sidan.
7 USB-KABEL – Koppla USB-kabeln till en ledig USB-port på din dator.
8 STRÖMINDIKATOR – När enheten ansluts tänds UFO:ns strömindikator och datorn bör automatiskt känna av anslutningen.

- Enheten kräver inte någon speciell inställning eller drivrutiner. Du behöver bara ansluta den till en ledig USB-port på en PC eller Macintosh

81 U-PHONO UFO202 Bruksanvisning

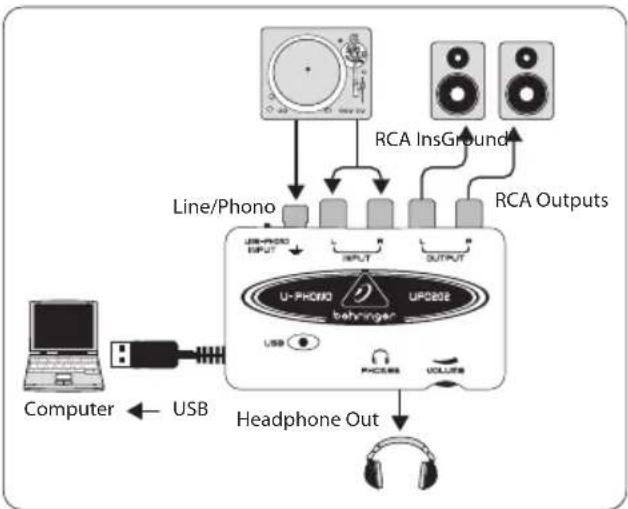

5. Kopplingsdiagram

5.1 Ansluta en skivspelare

1. Om du vill överföra musik från en skivspelare måste en speciell föramplifieringsprocess ske för att kunna höja den låga signalnivån från spelaren. Flytta bara LINE/PHONOknappen på UFO202 till höger (PHONO valt).

2. Anslut en stereo RCA-kabel från skivspelarens uttag till RCA-ingången på UFO202. Spelaren har sannolikt också en jordkabel som behöver kopplas till jordterminalen på UFO202.

3. Anslut en avlyssningsenhet. Du kan koppla högtalarna till RCA-uttagarna eller koppla ett par hörlurar till PHONES-uttaget.

4. Anslut medföljande USB-kabel till en ledig USB-port på din dator.

5.2 Ansluta en bandspelare

1. . Flytta LINE/PHONO-knappen på UFO202 till vänster (LINE valt).
2. Anslut en stereo RCA-kabel från bandpelarens uttag till RCA-intagen på UFO202.

82 U-PHONO UFO202 Bruksanvisning

1. Anslut en övervakningsenhet. Du kan koppla högtalarna till RCA-uttagen eller koppla ett par hörlurar till PHONES-uttaget.
2. Anslut medföljande USB-kabel till en ledig USB-port på din dator.

6. Inspelningsprocess

• När kopplingarna är klara och programvaran installerad ör du redo att spela in ljudet. Kontrollera att ditt ljudinspelningsprogram är inställt på att spela in från USB-porten. För enkel inspelning, klippning och export av stereoljud kan användning av Audacity vara att föredra
• Om du spelar in från en bandspelare ska du kontrollera att spelarens volym ör uppskruvad helt
• Justera inspelningsprogrammets könslighet för att uppnå optimal ljudkvalitet. För mycket signal gör att inspelningen blir förvängd, för liten signal låter svag och tunn. Spela därför in ett testklipp för att kontrollera ljudkvaliteten. Inspelningsprogrammet bör ha mötare som visar nivåerna när ljudet strömmar

• Ställ in ditt inspelningsprogram på din dator till RECORD och börja spela början av bandet eller skivan omedelbart därefter

• Låt ljudet spela hela vägen till första sidans slut. När musiken upphör trycker du på STOP på inspelningsprogrammet

• Vänd på bandet eller skivan och upprepa inspelningsprocessen
• När båda sidorna har spelats in kan du redigera filen för att klippa bort all extra tid före eller efter ljudet spelades in. Du kan också klippa det långa spåret i individuella låtar och spara filerna separat. Processen skiljer sig något beroende på vilket program du använder. Se programhandboken för redigeringsprocedurer
• Du kan spela upp ljudet som spelats in i stereo genom UFO202 RCA-uttaget och PHONES-uttagen. Du kan använda equalisering eller annan bearbetning om ditt program ör utrustat med detta
• Om du planerar att bränna filerna på en CD för att använda hemma eller i bilen ska du spara ljudet i WAV-format

83 U-PHONO UFO202 Bruksanvisning

7. Ljudanslutningar

Även om det finns olika sött att integrera UFO202 i din studio eller ditt live-arrangemang kommer de ljudanslutningar som utförs i grund och botten att vara lika:

7.1 Elinstallation

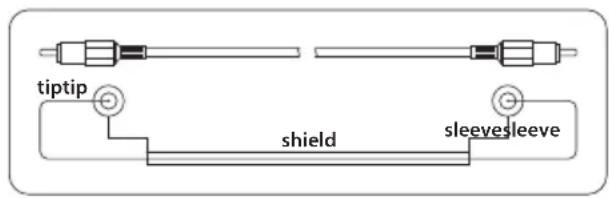

Använd vanliga RCA-kablar för att ansluta UFO202 till annan utrustning:

Du kan också använda en kvartstums adapterkabel:

7.2 Anslutning av hörlurar

UFO202 har ett uttag för hörlurar. Hör kan du koppla in alla vanliga stereohörlurar med ett ¹/₈ " tums TRS-jack.
