Tipo de producto	Preamplificador fono con interfaz USB
Marca	Behringer
Modelo	U-Phono UFO202
Dimensiones (aprox.)	12 x 7 x 4 cm
Peso	200 g
Alimentación	USB 5 V (500 mA)
Entradas	2 x RCA (fono), 1 x minijack estéreo de 3,5 mm
Salidas	1 x USB tipo B, 1 x minijack para auriculares de 3,5 mm
Ecualización RIAA	Integrada, filtrado de bajas frecuencias
Conversión de audio	16 bits, 44,1/48 kHz
Tasa de muestreo	44,1 kHz / 48 kHz
Compatibilidad	Windows, macOS, Linux (sin controlador)
Conectividad	USB 2.0
Funciones principales	Digitalización de vinilos, escucha con auriculares, grabación USB
Mantenimiento y limpieza	Paño suave y seco; evitar disolventes
Seguridad	No exponer a la humedad ni a temperaturas extremas
Accesorios incluidos	Cable USB, adaptador de corriente no necesario
Piezas de repuesto y reparabilidad	Reparación por servicio autorizado; piezas disponibles bajo pedido
Información general	Dispositivo plug-and-play; uso con software de grabación

Preguntas frecuentes - U-Phono UFO202 BEHRINGER

¿Cómo conectar el Behringer U-Phono UFO202?

Conecte la entrada fono de su tocadiscos a las tomas RCA del dispositivo. Conecte el cable USB a su computadora. El dispositivo se reconoce automáticamente como periférico de audio.

¿Por qué no hay sonido?

Verifique que el tocadiscos esté bien conectado y que el selector de velocidad esté en la posición correcta. Asegúrese de que el volumen de los auriculares sea suficiente y que la computadora seleccione el UFO202 como dispositivo de salida.

¿Es necesario instalar un controlador?

No, el UFO202 es plug-and-play en Windows, macOS y Linux. Utiliza el controlador de audio estándar USB Audio Class.

¿El dispositivo admite discos de 78 rpm?

Sí, pero debe usar una cápsula adecuada. La ecualización RIAA integrada está optimizada para vinilos de 33 y 45 rpm. Para los de 78 rpm, puede ser necesario un ajuste manual en el software.

¿Puedo grabar directamente en mi computadora?

Sí, el UFO202 se reconoce como una tarjeta de sonido externa. Use un software de grabación como Audacity para capturar el sonido en tiempo real.

¿Qué significa la ecualización RIAA?

La curva RIAA compensa la atenuación de los graves y el énfasis de los agudos aplicados durante el prensado de los vinilos. El UFO202 aplica esta corrección automáticamente.

¿Los auriculares funcionan sin computadora?

No, el dispositivo necesita alimentación USB para funcionar. Incluso la salida de auriculares solo está activa cuando el USB está conectado.

¿Qué cables se incluyen?

El empaque incluye un cable USB tipo A a B de aproximadamente 1,5 metros. Los cables RCA no están incluidos.

¿Puedo usar el UFO202 con un tocadiscos sin preamplificador?

Sí, ese es el caso de uso principal. El UFO202 integra un preamplificador fono con corrección RIAA, perfecto para tocadiscos sin preamplificador incorporado.

¿Cómo limpiar el dispositivo?

Use un paño suave y seco. Nunca use líquidos ni productos abrasivos. Desconecte el USB antes de limpiar.

MANUAL DE USUARIO U-Phono UFO202 BEHRINGER

Las terminales marcadas con este símbolo transportan corriente eléctrica de magnitud suficiente como para constituir un riesgo de descarga eléctrica. Utilice solo cables de altavoz profesionales y de alta calidad con conectores TS de 6,3 mm o de bayoneta prefijados. Cualquier otra instalación o modificación debe ser realizada únicamente por un técnico cualificado.

Este símbolo, siempre que aparece, le advierte de la presencia de voltaje peligroso sin aislar dentro de la caja; este voltaje puede ser suficiente para constituir un riesgo de descarga.

Este símbolo, siempre que aparece, le advierte sobre instrucciones operativas y de mantenimiento que aparecen en la documentación adjunta. Por favor, lea el manual.

Atención Para reducir el riesgo de descarga eléctrica, no quite la tapa (o la parte

posterior). No hay piezas en el interior del equipo que puedan ser reparadas por el usuario. Si es necesario, póngase en contacto con personal cualificado.

Atención Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia, humedad o alguna otra fuente que pueda salpicar o derramar algún líquido sobre el aparato. No coloque ningún tipo de recipiente para líquidos sobre el aparato.

Atención Las instruccio

deben llevarlas a cabo exclusivamente personal cualificado. Para evitar el riesgo de una descarga eléctrica, no realice reparaciones que no se encuentren descritas en el manual de operaciones. Las reparaciones deben ser realizadas exclusivamente por personal cualificado.

1. Lea las instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Limpie este aparato con un paño seco.

7. No bloquee las aberturas de ventilación. Instale el equipo de acuerdo con las instrucciones del fabricante.

8. No instale este equipo cerca de fuentes de calor tales como radiadores, acumuladores de calor, estufas u otros aparatos (incluyendo amplificadores) que puedan producir calor.

9. No elimine o deshabilite nunca la conexión a tierra del aparato o del cable de alimentación de corriente. Un enchufe polarizado tiene dos polos, uno de los cuales tiene un contacto más ancho que el otro. Una clavija con puesta a tierra dispone de tres contactos: dos polos y la puesta a tierra. El contacto ancho y el tercer contacto, respectivamente, son los que garantizan una mayor seguridad. Si el enchufe suministrado con el equipo no concuerda con la toma de corriente, consulte con un electricista para cambiar la toma de corriente obsoleta.
10. Coloque el cable de suministro de energía de manera que no pueda ser pisado y que esté protegido de objetos afilados. Asegúrese de que el cable de suministro de energía esté protegido, especialmente en la zona de la clavija y en el punto donde sale del aparato.
11. Use únicamente los dispositivos o accesorios especificados por el fabricante.

1. Use únicamente la carretilla, plataforma, trípode, soporte o mesa especificados por el fabricante o

suministrados junto con el equipo.

6 U-PHONO UFO202 User Manual

Al transportar el equipo, tenga cuidado para evitar daños y caídas al tropezar con algún obstáculo.

1. Desenchufe el equipo durante tormentas o si no va a utilizarlo durante un periodo largo.
2. Confíe las reparaciones únicamente a servicios técnicos cualificados. La unidad requiere mantenimiento siempre que haya sufrido algún daño, si el cable de suministro de energía o el enchufe presentaran daños, se hubiera derramado un líquido o hubieran caído objetos dentro del equipo, si el aparato hubiera estado expuesto a la humedad o la lluvia, si ha dejado de funcionar de manera normal o si ha sufrido algún golpe o caída.
3. Al conectar la unidad a la toma de corriente eléctrica asegúrese de que la conexión disponga de una unión a tierra.
4. Si el enchufe o conector de red sirve como único medio de desconexión, éste debe ser accesible fácilmente.

1. Cómo debe deshacerse de este aparato: Este símbolo indica que este aparato no debe ser tratado como basura orgánica, según lo

indicado en la Directiva WEEE (2012/19/EU) y a las normativas aplicables en su país. En lugar de ello deberá llevarlo al punto limpio

más cercano para el reciclaje de sus elementos eléctricos / electrónicos (EEE). Al hacer esto estará ayudando a prevenir las posibles consecuencias negativas para el medio ambiente y la salud que podrían ser provocadas por una gestión inadecuada de este tipo de aparatos. Además, el reciclaje de materiales ayudará a conservar los recursos naturales. Para más información acerca del reciclaje de este aparato, póngase en contacto con el Ayuntamiento de su ciudad o con el punto limpio local.

1. No instale esta unidad en un espacio muy reducido, tal como encastrada en una librería o similar.
2. No coloque objetos con llama, como una vela encendida, sobre este aparato.
3. Tenga presentes todas las advertencias relativas al reciclaje y correcta eliminación de las pilas. Las pilas deben ser siempre eliminadas en un punto limpio y nunca con el resto de la basura orgánica.
4. Puede usar este aparato en lugares con climas tropicales y moderados que soporten temperaturas de hasta 45°C.

NEGACIÓN LEGAL

Music Tribe no admite ningún tipo de responsabilidad por cualquier daño o pérdida que pudiera sufrir cualquier persona por confiar total o parcialmente en la descripciones, fotografías o afirmaciones contenidas en este documento. Las especificaciones técnicas, imágenes y otras informaciones contenidas en este documento están sujetas a modificaciones sin previo aviso. Todas las marcas comerciales que aparecen aquí son propiedad de sus respectivos dueños. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone y Coolaudio son marcas comerciales o marcas registradas de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Reservados todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de Music Tribe, consulte online toda la información en la web musictribe.com/warranty.

7 U-PHONO UFO202 User Manual

Felicidades y gracias por escoger el nuevo interface behringer. com de. Con este sencillo dispositivo ahora podrá transferir todas sus joyas de la era de los vinilos y las cintas al mundo digital. Este interface dispone de entradas y salidas en RCA stereo para la monitorización y grabación de la fuente audio. La conexión USB le permite usarlo tanto con ordenadores Mac como con PC, por lo que no será necesario ningún driver, y además esta unidad recibirá la conexión de la corriente a través de este mismo cables USB. La salida de auriculares independiente le permite escuchar a la vez sus grabaciones, incluso aunque no tenga a mano ningún sistema de amplificación. También hemos incluido un completo paquete de software gratuito para ayudarle a transferir y editar su música de forma lógica e intuitiva, para que pueda dedicar más tiempo a escuchar sus canciones preferidas y menos a realizar tediosos ajustes.

1. Preparativos

1.1 Embalaje

Hemos embalado cuidadosamente este aparato para evitar problemas durante el transporte. Si las condiciones del embalaje le hacen pensar que ha sufrido daños, inspeccione este aparato inmediatamente en busca de posibles indicaciones de daños.

◇ NUNCA nos devuelva directamente una unidad dañada. Informe al comercio en el que haya adquirido la unidad y a la empresa de transportes responsable. El no hacer esto invalidará cualquier reclamación/sustitución posterior.
Cuando vaya a transportar o almacenar esta unidad utilice siempre el embalaje original para evitar daños.
◇ Nunca permita que los niños jueguen con este aparato o con su embalaje o queden sin supervisión.
◇ Recuerde seguir las normas de reciclaje a la hora de deshacerse del embalaje y las protecciones.

31 U-PHONO UFO202 Manual de uso

1.2 Puesta en marcha inicial

Asegúrese de que esta unidad esté correctamente ventilada y no la coloque nunca sobre un amplificador o en las inmediaciones de un aparato que genere calor para evitar que se recaliente.

Este aparato recibe la corriente a través del cable USB, por lo que no necesita ninguna fuente de alimentación exterior. Siga todas las precauciones de seguridad que le indicamos.

1.3 Registro en línea

Por favor registre su equipo Behringer en nuestra página web behringer.com lo más pronto posible después de su compra, y lea detalladamente los términos y condiciones de garantía.

Si su producto Behringer no funcionara correctamente, nuestro objetivo es repararlo lo más rápido posible. Para obtener servicio de garantía, por favor póngase en contacto con el distribuidor donde compró el aparato. Si dicho distribuidor no se encontrara en su localidad, póngase en contacto con alguna de nuestras subsidiarias. La información de contacto correspondiente puede encontrarla en la documentación original suministrada con el producto (Información de Contacto Global/Información de Contacto en Europa). Si su país no estuviera en la lista, contacte al distribuidor más cercano a usted. Puede encontrar una lista de distribuidores en el área de soporte de nuestra página web (behringer.com).

El registro de sus equipos agiliza el proceso de reclamación y reparación en garantía.

¡Gracias por su cooperación!

2. Requisitos del Sistema

El es compatible con ordenadores PC y Mac. Por tanto no es necesario ningún procedimiento de instalación o drivers para el correcto funcionamiento del.

Para que el funcione, su ordenador deberá cumplir con los siguientes requisitos mínimos:

PC Mac
CPU Intel o AMD, 400 MHzo más rápido	G3, 300 MHz o más rápido
Mínimo128 MB de memoria RAM	Mínimo128 MB de memoria RAM
Interface USB 1.1 Interface USB 1.1
Sistema operativoWindows XP, 2000	Mac OS 9.0.4 o superior,10.X o superior

2.1 Conexión del hardware

Utilice el cable USB que se incluye con el para conectar la unidad con su ordenador. Esta conexión USB también hace pasar la corriente al. Puede conectar una amplia gama de dispositivos a las entradas y salidas.

32 U-PHONO UFO202 Manual de uso

3. Elementos y Conexiones

1 SALIDAS RCA L Y R: Conecte a estas salidas RCA izquierda y derecha un sistema de monitorización exterior, como un par de monitores. (Este paso es opcional)
2 ENTRADAS RCA L Y R: Conecte su fuente audio (pletina de cintas, tocadiscos, etc.) a estas entradas RCA izquierda y derecha.
3 CONEXIÓN A TOMA DE TIERRA: Algunos giradiscos disponen de un cable para toma de tierra independiente. En ese caso, conecte dicho cable a este terminal para evitar ruidos y zumbidos excesivos.

4 INTERRUPTOR LINE/PHONO: Desplace este interruptor que está colocado en la parte superior izquierda de la unidad a la posición PHONO si va a realizar la transferencia desde un tocadiscos, o a LINE para cualquier otra fuente.
◇ Nota: Las entradas PHONO solo admiten cartuchos de imán móvil. Este es el tipo más habitual, por lo que salvo que sepa que su tocadiscos usa un cartucho de bobina móvil, asumiremos que su sistema funcionará.
5 SALIDA DE AURICULARES: Conecte sus auriculares a esta salida PHONES utilizando una clavija mini de 3,5 mm.
6 VOLUMEN DE LOS AURICULARES: Ajuste el volumen de los auriculares por medio de este control.
7 CABLE USB: Conecte este cable en un puerto USB libre de su ordenador.
8 INDICADOR DE ENCENDIDO: Después de su conexión, el indicador de encendido del UFO se iluminará y el ordenador reconocerá automáticamente la conexión.

4. Instalación del Software

- Este aparato no requiere ninguna configuración especial ni driver; simplemente conéctelo en un puerto USB libre de su ordenador PC o Mac

33 U-PHONO UFO202 Manual de uso

5. Diagrama de Conexión

5.1 Conexión de un giradiscos

1. Para transferir música desde un giradiscos, debe realizarse un procese especial de pre-amplificación para realizar la baja señal procedente del giradiscos. Para ello, simplemente mueva el interruptor LINE/PHONO del behringer.com a la derecha (posición PHONO).

2. Conecte un cable RCA stereo desde las salidas del giradiscos a las entradas RCA del behringer.com. Puede que el giradiscos disponga también de un cable de conexión a tierra; en ese caso, conéctelo a la terminal de toma de tierra del behringer.com.

3. Conecte un sistema de monitorización. Puede conectar unos altavoces a las salidas RCA o auriculares en la salida PHONES.

4. Conecte el cable USB incluido a un puerto USB libre de su ordenador.

5.2 Conexión de una pletina de cintas

1. Desplace el interruptor LINE/PHONO del behringer.com a la izquierda (posición LINE).
2. Conecte un cable RCA stereo desde las salidas de la pletina a las entradas RCA del behringer.com.

34 U-PHONO UFO202 Manual de uso

1. Conecte un sistema de monitorización. Puede conectar unos altavoces a las salidas RCA o auriculares en la salida PHONES.
2. Conecte el cable USB incluido a un puerto USB libre de su ordenador.

6. Proceso de Grabación

• Una vez que haya realizado las conexión y haya instalado el software, ya estará listo para grabar el audio.
  Asegúrese de que su programa de grabación audio esté configurado para grabar la entrada desde el puerto USB. Para realizar grabaciones y ediciones sencillas y exportar el audio stereo, puede que le resulte más cómodo usar el software Audacity
• Si va a realizar la grabación desde una pletina de cintas, asegúrese de que el volumen de la misma esté al máximo

• Ajuste la sensibilidad de entrada del programa de grabación para conseguir la mejor calidad de sonido. Un nivel excesivo de señal hará que la grabación distorsione; una señal muy baja sonará pobre. Grabe una prueba para estar seguro de la calidad de sonido final. El software de grabación debería disponer de medidores que le muestren el nivel del audio.

• Ajuste el programa de grabación en su ordenador a RECORD y comience la reproducción desde el principio en su pletina o tocadiscos justo después

• Deje que la primera cara sea reproducida por completo. Cuando la música se detenga, pulse STOP en el programa de grabación
  • Cambie la cara del disco o cinta y repita el proceso anterior
• Una vez que haya grabado ambas caras, podrá editar el fichero resultante para cortar cualquier tiempo extra que haya quedado antes o después de la captura del sonido. También puede cortar la larga pista grabada en canciones individuales y almacenar cada fichero por separado. Este proceso será ligeramente distintos dependiendo del programa que use, por lo que consulte las instrucciones sobre edición en el manual del software concreto
• Puede reproducir su audio stereo grabado a través de las salidas RCA y PHONES. También es posible que quiera aplicar ecualización u otros procesos, si su software dispone de ellos
• Si piensa grabar esos ficheros en un CD para usarlos en su equipo hi-fi o en el coche, almacene el audio en formato WAV

35 U-PHONO UFO202 Manual de uso

7. Conexiones Audio

Aunque existen varias formas de integrar el en su equipo de estudio o directo, las conexiones audio a realizar son básicamente las mismas en ambos casos:

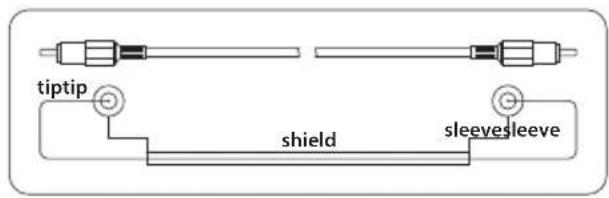

7.1 Cableado

Utilice cables RCA standard para conectar el behringer.com a otros aparatos:

También puede usar un adaptador de cable de 6,3 mm:

El incluye un conector de auriculares. Conecte aquí cualquier tipo de auriculares stereo con clavija TRS de 3,5 mm.
