Type de produit	Préamplificateur phono avec interface USB
Marque	Behringer
Modèle	U-Phono UFO202
Dimensions (approx.)	12 x 7 x 4 cm
Poids	200 g
Alimentation	USB 5 V (500 mA)
Entrées	2 x RCA (phono), 1 x mini-jack stéréo 3,5 mm
Sorties	1 x USB type B, 1 x mini-jack casque 3,5 mm
Égalisation RIAA	Intégrée, filtrage des basses fréquences
Conversion audio	16 bits, 44,1/48 kHz
Taux d'échantillonnage	44,1 kHz / 48 kHz
Compatibilité	Windows, macOS, Linux (sans pilote)
Connectivité	USB 2.0
Fonctions principales	Numérisation de vinyles, écoute casque, enregistrement USB
Entretien et nettoyage	Chiffon doux et sec ; éviter les solvants
Sécurité	Ne pas exposer à l'humidité ou aux températures extrêmes
Accessoires inclus	Câble USB, adaptateur secteur non requis
Pièces détachées et réparabilité	Réparation par service agréé ; pièces disponibles sur demande
Informations générales	Appareil plug-and-play ; utilisation avec logiciel d'enregistrement

FOIRE AUX QUESTIONS - U-Phono UFO202 BEHRINGER

Comment brancher le Behringer U-Phono UFO202 ?

Connectez l'entrée phono de votre platine vinyle aux prises RCA de l'appareil. Branchez le câble USB à votre ordinateur. L'appareil est reconnu automatiquement comme périphérique audio.

Pourquoi n'y a-t-il aucun son ?

Vérifiez que la platine est bien branchée et que le sélecteur de vitesse est en position correcte. Assurez-vous que le volume du casque est suffisant et que l'ordinateur sélectionne le UFO202 comme périphérique de sortie.

Faut-il installer un pilote ?

Non, l'UFO202 est plug-and-play sous Windows, macOS et Linux. Il utilise le pilote audio standard USB Audio Class.

L'appareil prend-il en charge les disques 78 tours ?

Oui, mais vous devez utiliser une cellule adaptée. L'égalisation RIAA intégrée est optimisée pour les vinyles 33 et 45 tours. Pour les 78 tours, un réglage manuel peut être nécessaire dans le logiciel.

Puis-je enregistrer directement sur mon ordinateur ?

Oui, l'UFO202 est reconnu comme une carte son externe. Utilisez un logiciel d'enregistrement tel que Audacity pour capturer le son en temps réel.

Que signifie l'égalisation RIAA ?

La courbe RIAA compense l'atténuation des graves et l'accentuation des aigus appliquées lors du pressage des vinyles. L'UFO202 applique cette correction automatiquement.

Le casque fonctionne-t-il sans ordinateur ?

Non, l'appareil nécessite une alimentation USB pour fonctionner. Même la sortie casque est active uniquement lorsque l'USB est branché.

Quels câbles sont fournis ?

L'emballage contient un câble USB type A vers B d'environ 1,5 mètre. Les câbles RCA ne sont pas inclus.

Puis-je utiliser l'UFO202 avec une platine sans préampli ?

Oui, c'est le cas d'usage principal. L'UFO202 intègre un préampli phono avec correction RIAA, parfait pour les platines sans préampli intégré.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais de liquide ou de produit abrasif. Débranchez l'USB avant le nettoyage.

MODE D'EMPLOI U-Phono UFO202 BEHRINGER

Avant de Commencer 38

Les points repérés par ce symbole portent une tension électrique suffisante pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'enceintes professionnels de haute qualité avec fiches Jack mono 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut provoquer des chocs électriques.

Attention Ce symbol signale les consignes d'utilisation et d'entre ! Tien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Attention Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d'utilisation.
5. N'utilisez jamais l'appareil à proximité d'un liquide.
6. Nettoyez l'appareil avec un chiffon sec.
7. Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouies de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
9. Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'ali-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.

8 U-PHONO UFO202 User Manual

1. Installez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endroit où il est relié à l'appareil; cela est également valable pour une éventuelle rallonge électrique.
2. Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces

de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

1. Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.
2. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit

(dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.

1. L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.
2. La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible en permanence.

1. Mise au rebut appropriée de ce produit: Ce symbole indique qu'en accord avec la directive DEEE (2012/19/EU) et les lois

en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être déposé dans un point de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps,

votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.

1. N'installez pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.
2. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
3. Gardez à l'esprit l'impact environnemental lorsque vous mettez des piles au rebus. Les piles usées doivent être déposées dans un point de collecte adapté.
4. Cet appareil peut être utilisé sous un climat tropical ou modéré avec des températures de 45°C maximum.

9 U-PHONO UFO202 User Manual

DÉNI LÉGAL

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se fiant en partie ou en totalité à toute description, photographie ou affirmation contenue dans ce document. Les caractéristiques, l'apparence et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone et Coolaudio sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tous droits réservés.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet musictribe.com/warranty.

Manuel d'utilisation

38 U-PHONO UFO202 Manuel d'utilisation

Merci

Merci d'avoir choisi cette nouvelle interface UF0202 U-PHONO Behringer. Vous pouvez dorénavant transférer tous vos albums sur disques vinyle et sur cassette sur n'importe quel support numérique grâce à cette interface simple d'utilisation. L'interface est équipée d'entrée et de sorties RCA stéréo permettant l'écoute et l'enregistrement de vos sources audio. La connexion USB est compatible avec les ordinateurs PC et Mac, ce qui signifie qu'aucun Driver n'est nécessaire pour l'installation. De plus, l'alimentation est fournie par le câble USB. La sortie casque vous permet d'écouter vos enregistrements, même si vous n'avez pas d'enceintes. Nous vous fournissons également gratuitement un logiciel pour transférer et éditer faciliter votre musique, vous permettant de passer du temps à essayer divers réglages et à écouter vos morceaux préférés.

1. Avant de Commencer

1.1 Expédition

Cette interface UFO202 a été emballée avec soin dans nos usines pour garantir un transport sans problème. En cas de dommage au carton d'emballage, prenez le temps d'inspecter le produit en détail et vérifiez son bon état.

Ne nous RENVOYEZ PAS le produit endommagé. Contactez immédiatement le revendeur auprès duquel vous avez fait l'achat ainsi que le transporteur qui a effectué la livraison. Dans le cas contraire le produit ne sera pas réparé ou remplacé.
Utilisez à nouveau l'emballage d'origine pour le transport ou le stockage du produit.
◇ Veillez à ne jamais laisser les enfants jouer avec le produit ou avec l'emballage.
Si vous vous débarrassez de l'emballage, veuillez le faire d'une façon respectueuse de l'environnement.

39 U-PHONO UFO202 Manuel d'utilisation

1.2 Utilisation initiale

Vérifiez que l'interface soit correctement ventilée, et veillez à ne jamais placer l'UF0202 sur un amplificateur ou à proximité de toute source de chaleur pour éviter toute surchauffe.

L'interface est alimentée par le câble USB, et ne nécessite donc aucune autre alimentation externe. Respectez toutes les consignes de sécurité.

1.3 Enregistrement en ligne

Veuillez enregistrer rapidement votre nouvel équipement Behringer sur notre site Internet behringer.com. Vous y trouverez également nos conditions de garantie.

Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs délais. Pour ce faire, contactez le revendeur Behringer chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez vous, vous pouvez également vous adresser directement à l'une de nos filiales. Vous trouverez la liste de nos filiales dans l'emballage d'origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n'y trouvez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouverez les contacts correspondants dans la zone « Support » de notre site behringer.com.

Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.

Merci pour votre coopération !

2. Systèmes Requis

L'UF0202 est compatible PC et Mac. Par conséquent, vous n'avez pas besoin d'installer un Driver pour son fonctionnement sur votre ordinateur.

Pour utiliser l'UF0202, votre ordinateur doit répondre aux exigences suivantes:

PC Mac
Processeur Intel/AMD à 400 MHz ou + G3, 300 MHz ou plus rapide
Minimum 128 Mo de RAM Minimum 128 Mo de RAM
Interface USB 1.1 Interface USB 1.1
Windows XP, 2000 Mac OS 9.0.4 ou +, 10.x ou +

2.1 Connexions matérielles

Utilisez le câble USB fourni avec l'UFO202 pour relier l'interface à l'ordinateur. La connexion USB alimente également l'UFO202. Vous pouvez relier divers équipements audio aux entrées et sorties de l'interface.

40 U-PHONO UFO202 Manuel d'utilisation

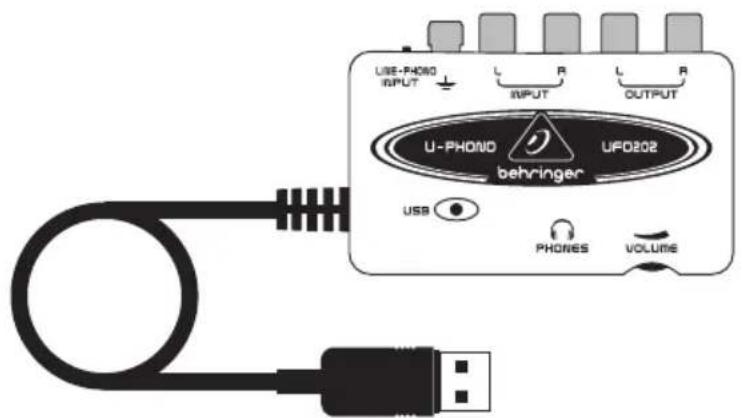

3. Utilisation et Connexions

1 SORTIES RCA L ET R: Connectez un système d'écoute aux sorties RCA gauche et droite (enceintes actives, par exemple). Cette connexion est optionnelle.
2 ENTRÉES RCA L ET R: Connectez la source audio (platine disque, platine cassette, etc.) aux entrées RCA gauche et droite.
3 MASSE: Certaines platines disque disposent d'un câble de masse. Dans ce cas reliez ce câble à cette borne de masse pour réduire les ronflements et les bruits de fond.

4 SÉLECTEUR LINE/PHONO: Déplacez le sélecteur sur PHONO si vous transférez le signal d'une platine disque. Pour toutes les autres sources, sélectionnez la position LINE.
Remarque : Les entrées PHONO ne sont compatibles qu'avec les platines vinyle à cellule magnétique mobile. Ces platines sont les plus courantes, et fonctionnent sans problème.
5 SORTIE CASQUE: Connectez votre casque à la sortie PHONES (fiche mini-Jack 3,5 mm).
6 VOLUME CASQUE: Utilisez ce bouton pour régler le volume de l'écoute au casque.
7 CÂBLE USB: Connectez le câble USB dans un port USB disponible sur votre ordinateur.
8 TÉMOIN D'ALIMENTATION: Lors de la connexion, le témoin de l'UFO doit s'allumer. L'ordinateur doit reconnaître le périphérique connecté.

4. Installation Logicielle

- Cette interface ne nécessite aucun Driver pour fonctionner — utilisez un port USB disponible de votre PC ou de votre Mac

41 U-PHONO UFO202 Manuel d'utilisation

5. Plan de Câblage

5.1 Connexion d'une platine disque

1. Pour transférer la musique à partir d'une platine disque, vous devez utiliser un étage spécial de préamplification du signal de la platine. Placez le sélecteur LINE/PHONO de l'UFO202 sur la droite (position PHONO).

2. Connectez un câble RCA stéréo entre la platine et les entrées RCA de l'UFO202. Si la platine possède un câble de masse, connectez-le à l'UFO202.

3. Connectez le système d'écoute. Vous pouvez connecter des enceintes actives aux sorties RCA ou un casque stéréo à la sortie PHONES.

4. Connectez le câble USB à un port USB libre de l'ordinateur.

5.2 Connexion d'une platine cassette

1. Placez le sélecteur LINE/PHONO de l'UFO202 sur la gauche (position LINE).
2. Connectez un câble RCA stéréo entre la sortie de la platine cassette et les entrées RCA de l'UFO202.

42 U-PHONO UFO202 Manuel d'utilisation

1. Connectez le système d'écoute. Vous pouvez connecter des enceintes actives aux sorties RCA ou un casque stéréo à la sortie PHONES.
2. Connectez le câble USB à un port USB libre de l'ordinateur.

6. Enregistrement

• Après avoir fait les connexions et après avoir installé le logiciel, vous pouvez enregistrer vos signaux audio. Assurez-vous que le programme d'enregistrement soit configuré pour utiliser le port USB en entrée. Pour les opérations simples d'enregistrement et d'exportation de signaux audio stéréo, utilisez Audacity
• Si vous enregistrez à partir d'une platine cassette, montez le volume de sortie au maximum
• Réglez la sensibilité d'entrée du logiciel d'enregistrement pour obtenir une qualité sonore optimale. Un niveau trop élevé peut entraîner une saturation de l'enregistrement ; un niveau trop faible produira un son sans corps. Faites un enregistrement d'essai. Utilisez les afficheurs de niveau du logiciel d'enregistrement pour régler les niveaux d'enregistrement
• Placez le programme en enregistrement (RECORD), et lancez immédiatement la lecture de la cassette ou du disque

Enregistrez la première face. Lorsque la musique s'arrête, appuyez sur STOP sur le programme d'enregistrement
- Retournez la cassette ou le disque et enregistrez la suite
- Une fois les deux faces enregistrées, vous pouvez éditer le fichier pour supprimer les blancs avant ou après l'enregistrement. Vous pouvez également couper une piste longue en plusieurs pistes courtes et sauvegarder les fichiers séparément. Ce processus peut varier en fonction du logiciel utilisé : consultez le mode d'emploi du programme
- Vous pouvez lire le signal stéréo enregistré par les sorties RCA de l'UFO202 et la sortie casque PHONES. Vous pouvez égaliser le signal (ou appliquer tout autre traitement) si votre logiciel le permet
- Si vous souhaitez graver ces fichiers sur CD pour les écouter à la maison ou en voiture, sauvegardez au format WAV

43 U-PHONO UFO202 Manuel d'utilisation

7. Connexions Audio

Bien qu'il y ait plusieurs façons d'intégrer l'UFO202 à votre studio, les connexions audio restent sensiblement similaires :

7.1 Câblage

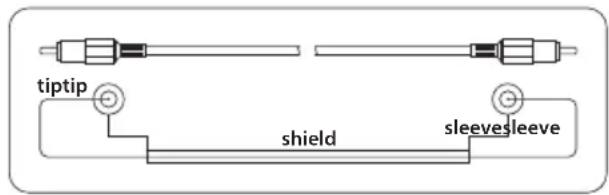

Utilisez des câbles RCA standard pour connecter l'UFO202:

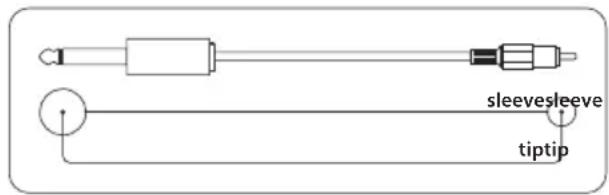

Vous pouvez également utiliser un adaptateur RCA/Jack 6,35 mm:

7.2 Connexion du casque

L'UFO202 dispose d'une sortie casque. Vous pouvez utiliser n'importe quel casque stéréo standard équipé d'une fiche mini-Jack stéréo 3,5 mm.

44 U-PHONO UFO202 Manuel d'utilisation
