U-Phono UFO202 - Convertitore audio/video BEHRINGER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Preamplificatore phono con interfaccia USB
Marca	Behringer
Modello	U-Phono UFO202
Dimensioni (circa)	12 x 7 x 4 cm
Peso	200 g
Alimentazione	USB 5 V (500 mA)
Ingressi	2 x RCA (phono), 1 x mini-jack stereo 3,5 mm
Uscite	1 x USB tipo B, 1 x mini-jack cuffie 3,5 mm
Equalizzazione RIAA	Integrata, filtraggio delle basse frequenze
Conversione audio	16 bit, 44,1/48 kHz
Frequenza di campionamento	44,1 kHz / 48 kHz
Compatibilità	Windows, macOS, Linux (senza driver)
Connettività	USB 2.0
Funzioni principali	Digitalizzazione vinili, ascolto in cuffia, registrazione USB
Manutenzione e pulizia	Panno morbido e asciutto; evitare solventi
Sicurezza	Non esporre all'umidità o a temperature estreme
Accessori inclusi	Cavo USB, adattatore di rete non necessario
Ricambi e riparabilità	Riparazione presso centro autorizzato; ricambi disponibili su richiesta
Informazioni generali	Dispositivo plug-and-play; utilizzo con software di registrazione

Domande frequenti - U-Phono UFO202 BEHRINGER

Come collegare il Behringer U-Phono UFO202?

Collegare l'ingresso phono del giradischi ai connettori RCA del dispositivo. Collegare il cavo USB al computer. Il dispositivo viene riconosciuto automaticamente come periferica audio.

Perché non c'è alcun suono?

Verificare che il giradischi sia collegato correttamente e che il selettore di velocità sia nella posizione giusta. Assicurarsi che il volume delle cuffie sia sufficiente e che il computer selezioni l'UFO202 come periferica di uscita.

È necessario installare un driver?

No, l'UFO202 è plug-and-play su Windows, macOS e Linux. Utilizza il driver audio standard USB Audio Class.

Il dispositivo supporta i dischi a 78 giri?

Sì, ma è necessario utilizzare una testina adatta. L'equalizzazione RIAA integrata è ottimizzata per i vinili a 33 e 45 giri. Per i 78 giri, potrebbe essere necessaria una regolazione manuale nel software.

Posso registrare direttamente sul mio computer?

Sì, l'UFO202 viene riconosciuto come una scheda audio esterna. Utilizzare un software di registrazione come Audacity per catturare l'audio in tempo reale.

Cosa significa equalizzazione RIAA?

La curva RIAA compensa l'attenuazione dei bassi e l'accentuazione degli acuti applicate durante la pressatura dei vinili. L'UFO202 applica automaticamente questa correzione.

Le cuffie funzionano senza computer?

No, il dispositivo necessita di alimentazione USB per funzionare. Anche l'uscita cuffie è attiva solo quando l'USB è collegato.

Quali cavi sono inclusi?

La confezione contiene un cavo USB tipo A verso B di circa 1,5 metri. I cavi RCA non sono inclusi.

Posso utilizzare l'UFO202 con un giradischi senza preamplificatore?

Sì, è il caso d'uso principale. L'UFO202 integra un preamplificatore phono con correzione RIAA, perfetto per giradischi senza preamplificatore integrato.

Come pulire il dispositivo?

Utilizzare un panno morbido e asciutto. Non utilizzare mai liquidi o prodotti abrasivi. Scollegare l'USB prima della pulizia.

MANUALE UTENTE U-Phono UFO202 BEHRINGER

Prima di Cominciare 62

Voordat u Begint....70

I terminali contrassegnati da questo simbolo conducono una corrente elettrica di magnitudine sufficiente a costituire un rischio di scossa elettrica. Utilizzare solo cavi per altoparlanti professionali di alta qualità con jack sbilanciati da 6,35mm. o connettori con blocco a rotazione. Tutte le altre installazioni o modifiche devono essere eseguite esclusivamente da personale qualificato.

Attenzione

Questo simbolo, ovunque appaia, avverte della presenza di una tensione pericolosa non isolata all'interno dello chassis, tensione che può essere sufficiente per costituire un rischio di scossa elettrica.

Attenzione

Questo simbolo, ovunque appaia, segnala importanti istruzioni

operative e di manutenzione nella documentazione allegata. Si invita a leggere il manuale.

Attenzione

Per ridurre il rischio di scosse elettriche, non rimuovere il coperchio superiore (o la sezione posteriore). All'interno non ci sono parti riparabili dall'utente. Per la manutenzione rivolgersi a personale qualificato.

Attenzione

Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparecchio a pioggia e umidità. L'apparecchio non deve essere esposto a gocciolio o schizzi di liquidi e nessun oggetto contenente liquidi, come vasi, deve essere collocato sull'apparecchio.

Attenzione

Queste istruzioni di servizio sono destinate esclusivamente a personale qualificato. Per ridurre il rischio di scosse elettriche non eseguire interventi di manutenzione diversi da quelli contenuti nel manuale di istruzioni. Le riparazioni devono essere eseguite da personale di assistenza qualificato.

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a tutti gli avvisi.

4. Applicare tutte le istruzioni.
5. Non utilizzare questo dispositivo vicino l'acqua.
6. Pulire esclusivamente con un panno asciutto.
7. Non bloccare le aperture di ventilazione. Installare in conformità con le istruzioni del produttore.
8. Non installare vicino a fonti di calore come radiatori, termoregolatori, stufe o altri apparecchi (inclusi amplificatori) che producono calore.
9. Non escludere la sicurezza fornita dalla spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti per la vostra sicurezza. Se la spina fornita non si adatta alla presa, consultare un elettricista per la sostituzione della presa obsoleta.
10. Proteggere il cavo di alimentazione dal calpestio o essere schiacciato in particolare alle spine, prese di corrente e il punto in cui esce dall'apparecchio.

15 U-PHONO UFO202 User Manual

1. Utilizzare esclusivamente dispositivi/accessori specificati dal produttore.

1. Utilizzare solo carrelli, supporti, treppiedi, staffe o tavoli indicati dal produttore o venduti con l'apparecchio. Utilizzando un carrello, prestare attenzione quando si sposta la combinazione carrello/ apparecchio per evitare lesioni dovute al ribaltamento.

2. collegare questo apparecchio durante i temporali o se non è utilizzato per lunghi periodi di tempo.

3. Per tutte le riparazioni rivolgersi a personale qualificato. La manutenzione è necessaria quando l'apparecchio è danneggiato in qualsiasi modo, come danneggiamento del cavo di alimentazione o della spina, versamento di liquido o oggetti caduti nell'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente o è caduto.

4. L'apparecchio deve essere collegato a una presa di corrente elettrica con messa a terra di protezione.

5. Se la spina o una presa del dispositivo è utilizzata come dispositivo di disconnessione, deve essere facilmente utilizzabile.

1. Smaltimento corretto di questo prodotto: questo simbolo indica che questo dispositivo non deve essere smaltito insieme ai rifiuti domestici, secondo la

Direttiva RAEE (2012/19 / UE) e la vostra legislazione nazionale. Questo prodotto deve essere portato in un centro di raccolta autorizzato per il riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche (RAEE). La cattiva gestione di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associate alle apparecchiature elettriche ed elettroniche. Nello stesso tempo la vostra collaborazione al corretto smaltimento di questo prodotto contribuirà all'utilizzo efficiente delle risorse naturali. Per ulteriori informazioni su dove è possibile trasportare le apparecchiature per il riciclaggio vi invitiamo a contattare l'ufficio comunale locale o il servizio di raccolta dei rifiuti domestici.

1. Non installa re in uno spazio ristretto, come in una libreria o in una struttura simile.

2. Non collocare sul dispositivo fonti di fiamme libere, come candele accese.

3. Per lo smaltimento delle batterie, tenere in considerazione gli aspetti ambientali. Le batterie devono essere smaltite in un punto di raccolta delle batterie esauste.

4. Questo apparecchio può essere usato in climi tropicali e temperati fino a 45°C.

DISCLAIMER LEGALE

Music Tribe non si assume alcuna responsabilità per eventuali danni che possono essere subiti da chiunque si affidi in tutto o in parte a qualsiasi descrizione, fotografia o dichiarazione contenuta qui. Specifiche tecniche, aspetti e altre informazioni sono soggette a modifiche senza preavviso. Tutti i marchi sono di proprietà dei rispettivi titolari. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone e Coolaudio sono marchi o marchi registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tutti i diritti riservati.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le informazioni aggiuntive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su musictribe.com/warranty.

NL

Istruzioni per l'uso

62 U-PHONO UFO202 Istruzioni per l'uso

Grazie

Grazie per aver scelto la nuova interfaccia Behringer UFO202 U-PHONO, un dispositivo pratico e semplice da usare con il quale sarai in grado di trasferire tutti i nastri e i dischi in vinile dei tuoi album preferiti direttamente nel mondo digitale. Oltre agli ingressi e alle uscite stereo con connettori RCA (utili sia per il monitoraggio, sia per la registrazione della sorgente audio), UFO202 U-PHONO è completo di connessione USB che consente il collegamento diretto a computer PC o Mac, senza la necessità di installare alcun driver e consentendo l'alimentazione tramite cavo USB. Con l'uscita cuffie separata potrai eseguire ed ascoltare le tue registrazioni in qualsiasi momento, anche in assenza di diffusori collegati. Inoltre, abbiamo incluso del software gratuito utile al trasferimento e all'editing del segnale audio, grazie ai quali potrai dedicare meno tempo nelle regolazioni e più tempo all'ascolto dei tuoi brani preferiti.

1. Prima di Cominciare

1.1 Consegna

L'unità UF0202 viene accuratamente imballata presso il nostro stabilimento di assemblaggio, in modo tale da garantire la sicurezza durante il trasporto. Se le condizioni dell'imballo in cartone suggerissero la presenza di un possibile danneggiamento subito dal contenuto, occorre controllare immediatamente l'unità verificando che non siano presenti dei danni.

L'unità danneggiata NON deve essere rispedita indietro. Si prega di informare immediatamente il negoziante presso il quale si è effettuato l'acquisto, oltre alla ditta di trasporto che si è occupata della consegna, altrimenti ogni diritto di sostituzione/riparazione potrebbe invalidarsi.
◇ Si prega di utilizzare sempre la scatola d'imballo originale, perevitare eventuali danni che potrebbero avvenire durante il deposito e laspedizione.
Non permettere mai che i bambini maneggino senza alcuna sorveglianza l'unità o il materiale d'imballo.
◇ Si prega di smaltire tutto il materiale d'imballo in modo adeguato e rispettoso dell'ambiente.

63 U-PHONO UFO202 Istruzioni per l'uso

1.2 Operazioni iniziali

Onde prevenire il rischio di surriscaldamento, si prega di fornire all'unità UF0202 una ventilazione sufficiente ed evitare di collocarla sugli amplificatori o vicino ai caloriferi. L'alimentazione è garantita dal cavo USB collegato, quindi non è richiesta la presenza e l'impiego di unità di alimentazione esterne. Si prega di aderire a tutte le precauzioni di sicurezza richieste.

1.3 Registrazione on-line

La preghiamo di registrare il suo nuovo apparecchio Behringer, possibilmente subito dopo l'acquisto, sul nostro sito internet behringer.com, e di leggere con attenzione le nostre condizioni di garanzia.

Nell'eventualità che il suo prodotto Behringer sia difettoso, vogliamo che questo venga riparato al più presto. La preghiamo di rivolgersi direttamente al rivenditore Behringer dove ha acquistato l'apparecchio. Nel caso il rivenditore Behringer non sia nelle sue vicinanze, può rivolgersi direttamente ad una delle nostre filiali. Una lista delle nostre filiali completa di indirizzi, si trova sul cartone originale del suo apparecchio (Global Contact Information/European Contact Information). Qualora nella lista non trovasse nessun indirizzo per la sua nazione, si rivolga al distributore più vicino. Sul nostro sito behringer.com, alla voce Support, trova gl'indirizzi corrispondenti.

Nel caso il suo apparecchio sia stato registrato da noi con la data d'acquisto, questo faciliterà lo sviluppo delle riparazioni nei casi in garanzia.

Grazie per la sua collaborazione!

2. Requisiti di Sistema

Il dispositivo UFO202 è compatibile con computer PC e Mac; quindi, per un suo corretto funzionamento e utilizzo, non occorre installare alcun driver o eseguire altre procedure.

Per operare con UFO202 il computer deve possedere i seguenti requisiti minimi:

PC Mac
Intel or AMD CPU, 400 MHz or higher GB, 300 MHz or higher
Minimum 128 MB RAM Minimum 128 MB RAM
USB 1.1 interface USB 1.1 interface
Windows XP, 2000	Mac OS 9.0.4 or higher, 10.X or higher

2.1 Connessione hardware

Usa il cavo USB fornito in dotazione per collegare l'unità UFO202 al computer; la connessione USB fornirà anche l'alimentazione all'unità. Gli ingressi e le uscite di UFO202 consentono il collegamento a diversi tipi di dispositivi e strumentazione.

64 U-PHONO UFO202 Istruzioni per l'uso

3. Elementi Operativi e Connessioni

① USCITE RCA L E R: Collega alle uscite RCA Left e Right un dispositivo esterno per il monitoraggio (ad esempio, una coppia di monitor/diffusori - questo passaggio è opzionale).
② INGRESSI RCA L E R: Collega la sorgente audio (giradischi, piastra/registratore a nastro, ecc.) agli ingressi RCA Left e Right.
3 CONNESSIONE GROUND: Alcuni giradischi dispongono di un cavo separato per la messa a terra. In questi casi, collega il cavo al terminale Ground per evitare eccessivi rumori e ronzii.

4 SELETTORE LINE/PHONO: In caso di trasferimento del segnale da un giradischi, posiziona il selettore posto in alto a sinistra su "PHONO". Per tutti gli altri tipi di sorgente audio, seleziona "LINE".
◇ Nota: Gli ingressi PHONO supportano unicamente le testine a magnete mobile. Si tratta delle testine più comunemente in uso, per cui (ameno che il tuo giradischi non faccia uso di testine a bobina mobile) si presume che il sistemafunzionerà.
5 USCITA CUFFIE: Collega le tue cuffie a questa uscita usando un connettore mini-jack da ¹/₈ ".
6 VOLUME DELLE CUFFIE: Controllo che regola il volume delle cuffie.
7 CAVO USB: Collega il cavo USB ad una porta USB libera del computer.
8 INDICATORE POWER: A connessione effettuata, l'indicatore Power dell'unità UFO202 si attiverà e il computer dovrebbe riconoscere automaticamente la connessione.

4. Installazione Software

- Questo dispositivo non richiede configurazioni o driver particolari; è sufficiente collegarlo in una porta USB libera del computer (PC/Mac)

65 U-PHONO UFO202 Istruzioni per l'uso

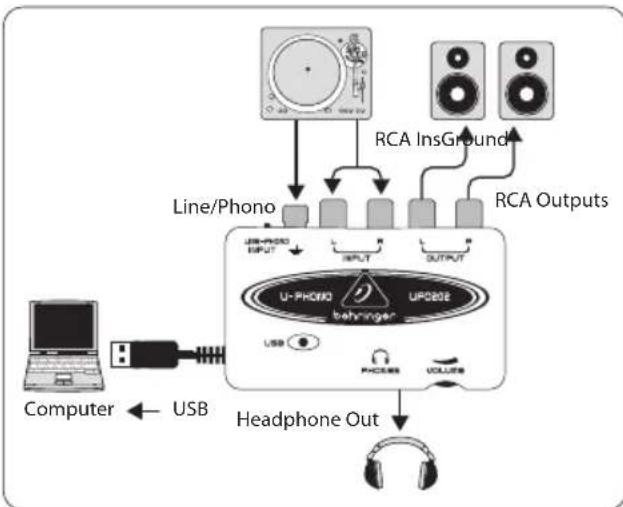

5. Diagramma dei Collegamenti

5.1 Collegare un giradischi

1. Per trasferire il segnale audio da un giradischi è necessario uno speciale processo di preamplificazione che consente di incrementare il basso livello del segnale. Per fare ciò, è sufficiente spostare a destra il selettore LINE/PHONO di UFO202 per selezionare "PHONO".

2. Collega un cavo RCA stereo dalle uscite del giradischi agli ingressi RCA di UFO202. Probabilmente, il giradischi dispone anche di un cavo per la messa a terra (Ground), il quale può essere collegato al terminale Ground di UFO202.

3. Collega il sistema di monitoraggio. Potresti collegare una coppia di diffusori alle uscite RCA oppure un paio di cuffie all'uscita PHONES.

4. Collega il cavo USB (già connesso a UFO202) in una porta USB libera del computer.

5.2 Collegare una piastra per nastri

1. Imposta il selettore LINE/PHONO di UFO202 su LINE.
2. . Collega un cavo RCA stereo dalle uscite della piastra agli ingressi RCA di UFO202.

66 U-PHONO UFO202 Istruzioni per l'uso

1. Collega il sistema di monitoraggio. Potresti collegare una coppia di diffusori alle uscite RCA oppure un paio di cuffie all'uscita PHONES.
2. Collega il cavo USB (già connesso a UFO202) in una porta USB libera del computer.

6. Processo di Registrazione

• Dopo aver effettuato ogni collegamento ed aver installato il software, sarai pronto per registrare il segnale audio. Assicurati che il software di registrazione sia impostato per registrare l'ingresso proveniente dalla porta USB. Per semplici operazioni di registrazione, taglio e esportazione del segnale audio stereo, è preferibile impiegare il software Audacity
• Registrando il segnale proveniente da un lettore di nastri, assicurati che il volume del lettore sia regolato al massimo livello

• Regola la sensibilità d'ingresso dal programma di registrazione in modo da ottenere la qualità sonora ottimale. Un quantità troppo elevata di segnale può causare la distorsione in fase di registrazione, mentre una quantità troppo scarsa produrrà un suono debole e sottile; quindi, è consigliabile effettuare una registrazione di prova di una porzione della traccia in modo da ottenere la migliore qualità sonora. Il programma di registrazione dovrebbe disporre delle barre meter che mostrano i livelli durante il flusso del segnale

• Nel computer, imposta il software di registrazione su RECORD e avvia subito dopo l'esecuzione del nastro o del vinile

• Lascia che l'audio venga eseguito completamente lungo tutto il primo lato del disco/nastro. Al termine, premi il comando STOP nel software di registrazione
• Cambia lato del disco/nastro e ripeti il processo di registrazione
• Dopo che entrambi i lati sono stati registrati potrai modificare il file ottenuto, eliminando le porzioni extra iniziali e finali della registrazione. Inoltre, potrai anche tagliare i diversi brani contenuti nella lunga traccia registrata, salvandoli individualmente in file separati. Questa procedura può variare leggermente in base al programma utilizzato; quindi, per le procedure di editing è necessario fare riferimento al manuale d'uso del programma software impiegato
• È possibile eseguire il file audio stereo appena registrato e ascoltarlo attraverso le uscite RCA o l'uscita PHONES di UFO202. Se il software utilizzato lo consente, potrai applicare l'equalizzazione o altre elaborazioni del segnale
• Se intendi masterizzare questi file audio in un CD per poterli ascoltare tramite il tuo impianto stereo di casa o in automobile, salva i file audio in formato WAV

67 U-PHONO UFO202 Istruzioni per l'uso

7. Connessioni Audio

Sebbene esistano diversi modi per integrare UF0202 alla strumentazione in studio o dal vivo, le connessioni audio da realizzare saranno fondamentalmente le stesse in tutti i casi:

7.1 Cavi

Si prega di fare uso di cavi RCA standard per collegare ildispositivo UFO202 ad altre apparecchiature:

È anche possibile impiegare un cavo-adattatore jack da ¼":

72 Connessione cuffie

UF0202 è dotato di una connessione per cuffie alla quale è possibile collegare qualsiasi paio di cuffie stereo standard con connettore jack TRS da ¹/₈ " .

68 U-PHONO UFO202 Istruzioni per l'uso
