BRUKSANVISNING P16-HQ BEHRINGER

säkerhetsanvisningar

Uttag markerade med

symbolen leder elektrisk

strömstyrka som är

tillräckligt stark för att utgöra en risk för elchock. Använd endast

högkvalitativa, kommersiellt tillgängliga högtalarkablar m

förhandsinstallerade ¼" TS-kontakter. All annan installering eller modifikation bör endast utföras av kompetent personal.

Denna symbol, var den än

förekommer, varnar för

närvaron av farlig,

oisolerad spänning inuti höljet

spänning som kan vara tillräcklig för att utgöra en risk för stöt.

Den här symbolen

hänvisar till viktiga

och underhåll i den medfölljande dokumentationen. Var vänlig och läs bruksanvisningen.

Försiktighet

Minska risken för

elektriska stötar genom att aldrig ta av höljet upptill på apparaten (eller ta av baksidan). Inuti apparaten finns det inga delar som kan repareras av användaren. Endast kvalificerad personal får genomföra reparationer.

Försiktighet

For att minska risken

för brand och elektriska

stotar ska apparaten skyddas mot regn och fukt. Apparaten går inte utsättas för dropp eller spill och inga vattenbehållare som vaser etc. får placeras på den.

Försiktighet

för kvalificerad servicepersonal. För att undvika risker genom elektriska stötar, genomför inga reparationer på apparaten, vilka inte är beskrivna i bruksanvisningen. Endast kvalificerad fackpersonal får genomföra reparationerna.

Varning

Vänligen se informationen

på utsidan av bottenhöljet för elektrisk och säkerhetsinformation innan du installerar eller använder enheten.

1. Vänligen läs och föli alla

instruktioner och vamingar noggrant.

1. Håll apparaten borta från vatten (utom för utomhusprodukter).
2. Rengör endast med en torr trasa.
3. Blockera inte
   ventilationsöppningarna. Installera inte i tränga utrymmen. Installera endast enligt tillverkarens anvisning
4. Skydda nätkabeln från
   skador, särskilt vid kontakter och apparatkontakten.
5. Installera inte nära värme källor som element, värmeregistrar, spisar

IT

NL

SE

eller andra apparater (inklusive förstärkare) som producerar värme.

1. Förstör inte säkerhetsfunktionen hos den polariserade eller jordade kontakten. En polariserad kontakt har två blad varav ett är bredare än det andra (endast för USA och Kanada). En jordad kontakt har två blad och en tredje jordningsstift. Det breda bladet eller det tredje stiftet är till för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, kontakta en elektriker för att byta ut det föråldrade uttaget.

2. Använd endast tillbehör och tillbehör som rekommenderas av tillverkaren.

förhindra vältningsrisk när du flyttar vagnen/apparatkombinationen.

1. Koppla ur under åskväder eller om enheten inte används under en längre tid.

2. Använd endast kvalificerad personal för service, särskilt efter skador.

3. Apparaten med skyddsjordanslutning ska anslutas till ett vägguttag med skyddsjordanslutning.

4. Om nätkontakten eller en apparatkoppling används som fränkopplingsanordning måste fränkopplingsanordningen vara lätt åtkomlig.

5. Undvik installation i trånga utrymmen som bokhyllor.

6. Placera inte öppna lågor, som tända ljus, på apparaten.

7. Driftstemperaturområde 5° till 45°C (41° till 113°F).

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar för någon förlust som kan drabbas av någon person som helt eller delvis förlitar sig på någon beskrivning, fotografi eller uttalande som finns här.

Tekniska specifikationer, utseenden och annan information kan ändras utan föregående meddelande. Alla varumärken tillhör respektive ägare. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones och Coolaudio är varumärken eller registrerade varumärken som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Alla Rättigheter reserverade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillkor och ytterligare information om Music Tribes begränsade garanti, se fullständig information online på community.musictribe.com/support.

P16 HQ med SD16, X32 Rack och P16 D

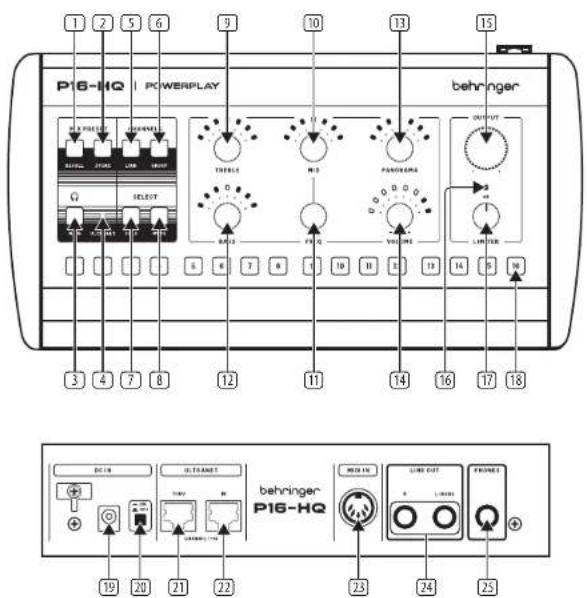

1. RECALL: Häll ned denna knapp och tryck på en av de 16 CHANNEL SELECT-knapparna (18) för att ladda det motsvarande användarpresetet för mixning.
2. STORE: Håll ned denna knapp och tryck på en av de 16 CHANNEL SELECT-knapparna (18) för att spara dina aktuella inställningar i motsvarande användarpresetplats.
3. MAIN-knappen väljer huvudstereomixen, som har egna inställningar för volym, balans och equalizer.
4. ULTRANET LED-lampan lyser för att indikera att ULTRANET-ingången är ansluten och aktiv.
5. LINK: Håll ned denna knapp och tryck på en av de 16 CHANNEL SELECT-knapparna (18) för att kombinera intilliggande monokanaler till ett länkat stereopor.
6. GROUP: Häll ned denna knapp och tryck på en av de 16 CHANNEL SELECT-knapparna (18) für att kombinera valda kanaler i en eller flera grupper.
7. SOLO-knappen tystar alla kanaler förutom den valda monokanalen eller det stereopar som är länkat.
8. MUTE: Håll ned denna knapp och tryck på en av de 16 CHANNEL SELECT-knapparna (18) för att tysta eller aktivera kanalen.
9. TREBLE-knappen styr höga frekvensbandets förstärkning för den valda monokanalen, det länkade stereoparet eller MAIN-stereobussens signal. Tryck på encodern för att återställa värdet.
10. MID-knappen styr mittenbandets förstärkning för den valda monokanalen, det länkade stereoparet eller MAIN-stereobussens signal. Tryck på encoder för att återställa värdet.
11. FREQ-knappen väljer det specifika mellanregisterfrekvensbandet som ska dämpas eller förstärkas med MID-knappen. Tryck på encodern för att återställa värdet.

12. BASS-knappen styr det låga frekvensbandets förstärkning för den valda monokanalen, det länkade stereoparet eller MAIN-stereobussens signal. Tryck på encodern för att återställa värdet.

13. PANORAMA- knappen justerar stereoplaceringen av monokanaler och den relativa balansen värster-höger för länkade stereokanaler eller MAIN-sterepubsens signal. Tryck på encodern för att återställa värdet.

14. VOLUME-knappen justerar mixnivän för valda mono- och stereolänkade kanaler eller MAIN-stereobussens signal. Tryck på encodern för att tysta.
15. OUTPUT-knappen styr den övergripande huvudutgångsnivån.
16. GR LED-lampan lyser för att visa när utgångsbegränsaren är aktiv.
17. LIMITER-knappen styr gränsvärdet för huvudutgångens begränsare.
18. CHANNEL SELECT-knappar fokuserar på de önskade mono- och stereolänkade kanalema och grupperna för individuell mixjustering.
19. DC IN ansluts till den medföljande externa strömförsörjningen. Använd endast BEHRINGER externa strömförsörjningar.
20. ON/OFF-strömbrytare.
21. ULTRANET THRU skickar en obearbetad kopia av ULTRANET IN till ytterligare ULTRANET-enheter.
22. ULTRANET IN tar emot 16 kanaler från ULTRANET-enheter via en avskärmad CAT5 digital audiokabel.
23. MIDI IN för att styra alla parametrar med externa MIDI-kontroller, samt för firmware-uppdateringar.
24. LINE OUT skickar en kopia av MAIN-stereomixen via två TRS-kablar. Alternativt kan en enda TRS-kabel anslutas till L/MONO-kontakten.
25. PHONES-utgången skickar en kopia av MAIN-stereomixen via en 6,35 mm (34") TRS-kontakt.

POWERPLAY P16-HQ Komma igång

Steg 3: Komma igång

Grundläggande inställning av P16-HQ

1. Vrid OUTPUT-knappen helt åt vänster till den fullständigt moturs positionen.
2. Vrid LIMITER-knappen helt åt höger till den fullständiga medurs positionen.
3. Bekräfta att ULTRANET LED-lampan lyser.
4. Parametrama för varje enskild kanal kan justeras genom att trycka på motsvarande CHANNEL SELECT-knapp.

LED-lampan i varje CHANNEL SELECT-knapp lyser enligt följande:

• Grön (blinkande): ljudsignalaktivitet
- Röd (konstant): monokanal eller stereopar valt utan ljudsignalaktivitet
• Gul (blinkande): monokanal eller stereopar valt med ljudsignalaktivitet
- Röd (blinkande): kanalen är en del av den valda gruppen, men kanalen är för närvarande inte vald och det finns ingen ljudsignalaktivitet
- Gul (blinkande): kanalen är en del av den valda gruppen, men kanalen är för närvarande inte vald och det finns ljudsignalaktivitet

1. När du spelar upp ljud, vrid försiktigt OUTPUT-knappen medsols tills du har en bekväm lyssningsnivå.

2. Vrid långsamt LIMITER-knappen moturs för att få begränsaren att fungera och hitta en acceptabel balans mellan dynamik och kontroll av volymtoppar.

3. För att justera någon individuell eller stereokanal i mixen, tryck på motsvarande CHANNEL SELECT-knapp. LED-lampan på kanalen lyser röd och indikerar att kanalen är vald för justering.
4. Vrid VOLUME-knappen medsols eller moturs för att justera kanalens relativa nivå i mixen.
5. Vrid PANORAMA-knappen medsols eller moturs för att justera kanalens position i stereofältet.
6. Justera kanalens låga och höga frekvensbandsförstärkning med BASS- och TREBLE-knapparna.
7. Välj mittenbandets centrumfrekvens för justering med FREQ-knappen och justera sedan mittenbandets förstärkning med MID-knappen.
8. Skapa stereolänkar genom att hålla ned LINK knappen och sedan trycka på den önskade CHANNEL SELECTknappen. Den närliggande kanalen blir stereolänkad. Observera att kanaler alltid är stereolänkade med början från en udda numrerad kanal och tilldelar den udda kanalen till vänster. Alla parameterinställningar som tillämpas på den udda kanalen tillämpas på båda stereokanalema.
9. För att gruppera flera kanaler, håll ned GROUP-knappen och tryck sedan på CHANNEL SELECT-knappama

för de kanaler du vill tilldela gruppen. LED-lamporna för de valda kanalerna blinkar. Trytk på samma CHANNEL SELECT-knapp igen för att avmarkera kanalen. Släpp GROUP-knappen för att skapa gruppen med ditt unval av kanaler.

Efter att ha skapat en grupp kan den ändras genom att hålla ned GROUP-knappen och trycka på en av CHANNEL SELECT-knappama som är tilldelade gruppen. Nu kan kanaler läggas till eller tas bort från den gruppen.

För att skapa en ny grupp från de återstående oallokerade kanalerna, håll ned GROUP-knappen och tryck sedan på CHANNEL SELECT-knappen på en kanal som inte för närvarande är tilldelad en grupp (LED-lampan är av). Genom att trycka på en oallokerad CHANNEL SELECT-knapp öppnas en ny grupp. Lägg till fler kanaler efter behov.

En kanal kan bara vara en del av en grupp åt gången.

Att justera VOLUME för vilken kanal som helst i gruppen kommer att ändra VOLUME för alla andra grupperade kanaler med samma mängd. Alla andra kanalinställningar, som EQ och PANORAMA, förblir oberoende.

1. För att stänga av en eller flera kanaler, håll ned MUTEknappen och tryck sedan på CHANNEL SELECT-knapparna för de önskade kanalerna.

2. För att sätta den valda kanalen i SOLO, tryck på SOLO-knappen. Genom att trycka på en annan CHANNEL SELECT-knapp kommer den nyligen valda kanalen att sättas i SOLO. För att lämna SOLO-läget, tryck på SOLO-knappen igen.

3. Spara dina inställningar i ett preset genom att hålla ned STORE-knappen och sedan välja mål-presetplatsen genom att trycka på en av de 16 CHANNEL SELECT-knapparna.
4. Ladda ett preset genom att hålla ned RECALL-knappen och trycka på CHANNEL SELECT-knappen som innehåller önskat preset.

1. ULTRANET IN-ingången tar emot signaler från andra POWERPLAY 16-enheter med skärmad CATS-kabel.
2. ULTRANET OUTPUTS ansluter P16-D med upp till ätta P16-H0 personliga mixers eller P16-D distributionsnav. Varje utgång skickar ut 16 spår med skärmad CAT5-kabel.

3. ON LED-lampan lyser när enheten är påslagen med POWER-strömbrytaren.

4. POWER-strömbrytaren slår enheten på och av.

5. POWER SOURCE-kontakten tar emot den medföljande IEC-strömkabeln.

POWERPLAY P16-D Komma igång

Steg 3: Komma igång

P16-D Grundinställning

1. Se till att P16-D är ansluten till ett vägguttag med den medföljande IEC-strömkabeln. (För att matarströmma ytterligare P16-HQ mixers från P16-D, måste P16-D vara ansluten till en strömkälla.)
2. Se till att enheten är avstängd. ON LED-lampan ska vara släckt.
3. Anslut en skärmad CAT5-kabel från en P16-I, P16-D eller en annan P16-HQ till ULTRANET IN-anslutningen på P16-D.
4. Kör skärmade CATS digitala kablar från ULTRANET OUTPUTS till externa enheter (valfin kombination av P16-HQ eller P16-D enheter). För bästa resultat, använd inte CATS kablar längre än 75 m.
5. Slå på P16-D genom att trycka på POWER-strömbrytaren. ON LED-lampan kommer att lysa.
6. LED-lampoma ovanför ULTRANET IN och ULTRANET OUT-anslutningar kommer att lysa för att bekräfta att CAT5-kablarna är anslutna och aktiva.

POWERPLAY P16-HQ Sterowanica

Krok 2: Sterowanica

Registrera din nya Music Tribe- utrustning direkt efter att du köpt den genom att besöka musictribe.com. Att registrera ditt köp med värt enkla onlineformulär hjälper oss att behandla dina reparationsanspråk snabbare och mer effektivt. Läs också villkoren i vår garanti, om tillämpligt.

1. Fel. Om din Music Tribe- auktoriserade återförsäljare inte finns i din närhet kan du kontakta Music Tribe Authorized Fulfiller för ditt land listat under "Support" på musictribe.com. Om ditt land inte är listat, kontrollera om ditt problem kan hanteras av vår "Onlinesupport" som också finns under "Support" på musictribe.com. Alternativt kan du skicka in ett online- garantianspråk på musictribe.com INNAN du returnerar produkten.

2. Strömanslutningar. Innan du ansluter enheten till ett eluttag, se till att du använder rätt nätspänning för just din modell. Felaktiga säkringar måste bytas ut mot säkringar av samma typ och märkning utan undantag.
