PP400 - 接收器 BEHRINGER - 免费用户手册

产品类型	唱机前置放大器
品牌	Behringer
型号	PP400
尺寸（高×深×宽）	约 32 × 103 × 64 毫米
重量	约 0.18 千克
电源供应	外部电源 12 V= / 150 mA
功耗	约 1.5 瓦
输入类型	RCA 连接器
输入阻抗	约 47 kΩ
最大输入电平	-23.5 dBV @ 1 kHz
输出类型	RCA 和 1/4" TRS 立体声连接器
输出阻抗	约 50 Ω
RIAA 均衡	符合 RIAA 标准
前面板指示灯	电源 LED 指示灯
清洁与维护	用干布清洁，避免液体进入
安全注意事项	远离水、热源；雷雨时拔下电源插头
可维修性	仅由合格人员进行维修
附件	包括电源适配器（因地区而异）

常见问题 - PP400 BEHRINGER

PP400 是做什么用的？

PP400 是一款唱机前置放大器，用于将转盘的唱头信号放大并均衡至线路电平，以便连接功放、调音台或录音设备。

如何连接 PP400 到我的音响系统？

使用 RCA 音频线将转盘的左右输出连接到 PP400 的INPUT（L/R）。然后使用 RCA 或 1/4" TRS 线从 PP400 的OUTPUT连接到功放或调音台的线路输入。注意不要同时使用两种输出。

PP400 需要外接电源吗？

是的，PP400 需要使用附带的12V 直流电源适配器供电，连接时自动开机，电源指示灯亮起。如果长期不使用，请拔下电源插头。

PP400 支持哪些类型的转盘？

PP400 兼容大多数具有RCA 输出的唱机，无论是动磁（MM）还是动圈（MC）唱头，但请注意其输入灵敏度适合唱头输出电平。

RIAA 均衡是什么？

RIAA 均衡是录音工业协会制定的标准，用于在播放唱片时补偿录音时的高频提升和低频衰减，保证音质平坦。PP400 内置此均衡。

PP400 的最大输入电平是多少？

最大输入电平为 -23.5 dBV @ 1 kHz，输出阻抗约 50 Ω，适合驱动大多数功放和调音台。

如何清洁 PP400？

使用干燥柔软的清洁布擦拭外壳。请勿使用液体或喷雾，避免水或其它液体进入设备内部。

PP400 可以同时使用 RCA 和 TRS 输出吗？

不可以。请不要同时使用 RCA 和 1/4" TRS 输出，以免造成信号干扰或负载问题。选择其中一种即可。

PP400 的保修政策是怎样的？

请访问 musictribe.com/warranty 查看完整的保修条款和条件。通常包括材料和工艺缺陷的保修。

如果遇到问题，应该怎么办？

首先检查所有连接是否牢固，电源是否正常。如仍无法解决，请咨询合格的服务人员，切勿自行拆卸或维修。

用户手册 PP400 BEHRINGER

感谢您购买 Behringer MICROPHONO PP400 紧凑型唱机前置放大器对我们表示信心。

转盘具有低电平信号。但是,大多数音频单元只能处理线路电平信号。在转盘和另一个音频单元调音台,放大器或录音单元)之间,PP400充当中介,如下所示:

1. PP400 根据 RIAA 规范均衡转盘信号。
2. PP400 放大 RIAA 均衡信号。
3. PP400 输出线路电平信号。

请阅读本文档末尾的安全说明。

连接器和控制元件

本节说明并描述了每个 PP400 连接器和控制元件。

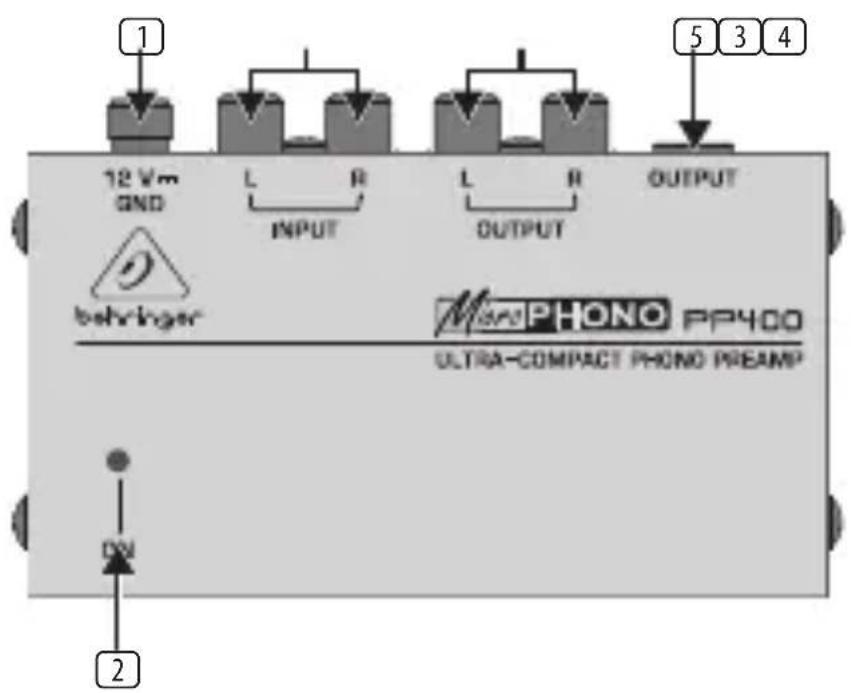

图1: PP400 连接器和控制元件

12—伏连接器:要将电源设备连接到 PP400,请使用 12V 连接器。将电源设备连接到电源会自动打开 PP400。要断开设备与电源的连接,请拔出电源线插头。
② 在 LED: 将设备连接到电源后, ON LED 点亮。
3 输入 (左和右) 连接器: 要将转盘信号发送到 PP400, 您需要 RCA 音频电缆 (立体声) 使用此电缆连接:

• 转盘上的左侧输出到PP400上的L左侧输入
• 转盘上的右侧输出到 PP400 上的 R 右侧输入

PP400 可以通过以下连接器之一输出线路电平信号：

• RCA (4) 输出L和R）
• 1/4" TRS (5 输出)

请勿同时使用两个 PP400 OUTPUT。

4 输出左和右连接器:要使用这些 RCA 连接器,您需要一条 RCA 音频电缆(立体声)使用此音频电缆连接:

• PP400 上的 L 左) 输出到放大器, 记录单元或混音器上的左输入。在调音台上, 使用 CD 或 TAPE 输入。
• PP400 上的 R 右) 输出到放大器, 录音单元或混音器上的右输入

5 输出连接器:要使用此 14 "TRS (立体声)连接器,您需要音频电缆。使用音频电缆将 PP400 OUTPUT 连接到调音台,放大器或录音单元上的输入。此音频电缆的一端必须包括一个 14 "TRS 连接器。如果混音器,放大器或录音单元上的输入为:

• 立体声,音频电缆的另一端必须包括 1 / 4 "TRS连接器
• 单声道,音频电缆的另一端必须包括2个TS连接器每个单声道输入一个)

序列号:要注册设备,请使用 PP400 底部的序列号。

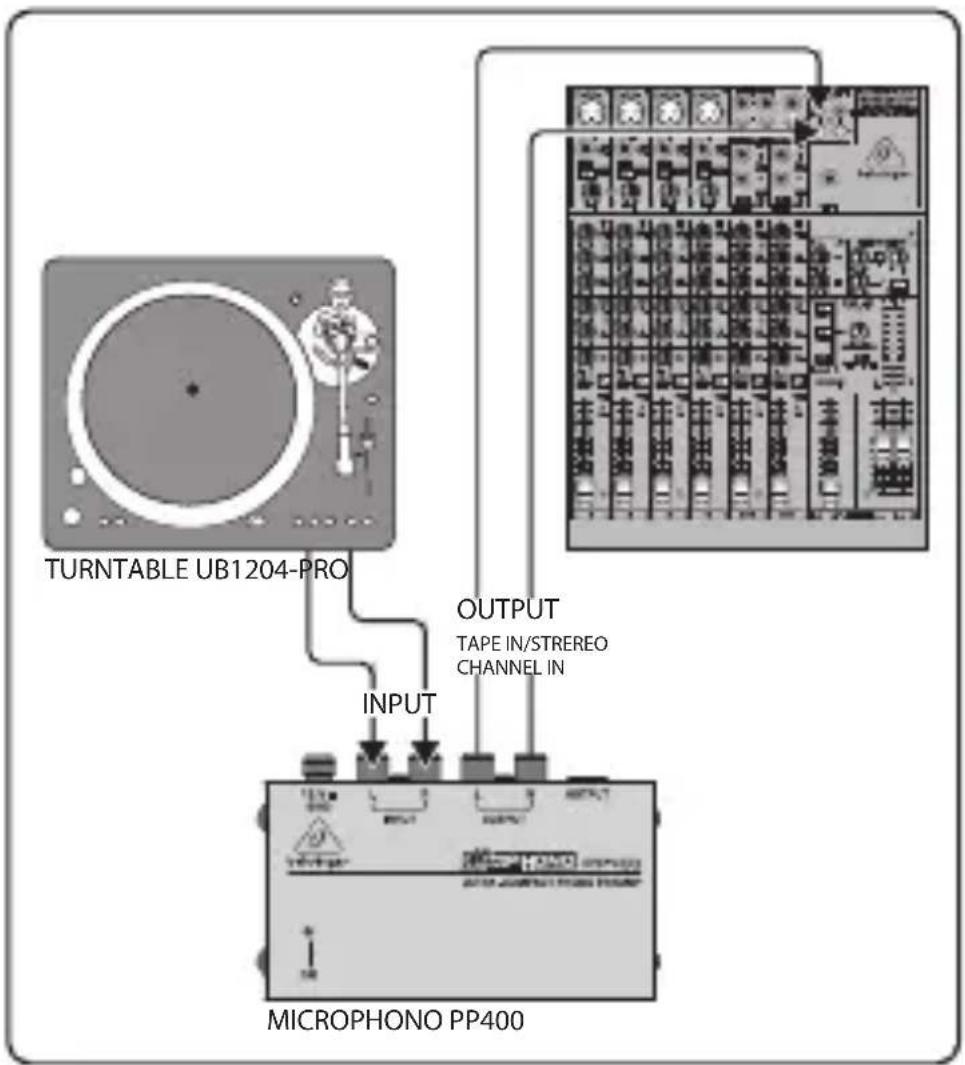

设定范例

以下是如何设置 PP400 的示例：

图2:PP400 设置示例

重要的安全须知

• 请阅读这些说明。
• 请妥善保存这些说明。
• 请注意所有的警告说明。
• 请遵守所有的操作说明。
• 请不要在水附近运行此机器。

- 请用干布清洁此机器。

- 请不要堵塞通风口。在装入机器时请注意制造厂的说明。

- 请不要将此机器放置在热源附近。如散热体、炉子或其他产生热量的机器 (包括放大器)。

- 请绝对不要移去双线插头或有接地插头的安全装置。 双线插头有两个不同宽度的插塞接点。接地插头有两个插塞接点和第三个接地接点。较宽的插塞接点或附加的接地接点是用来确保你的安全的。如果随同供货的插头规格不适合你的插座，请你请电工更换适当的插座。

- 请正确铺设电源线,使其不会被踩踏和被尖角损坏。请尤其注意,插头处,加长电缆和电源线延伸到机器外时必须具备充分的保护。

- 请只使用制造厂认为合适的附加机器 / 配件。

- 请只使用制造厂提名的或随同机器一起供货的推车、固定装置、三脚架、支架或桌子。如果你使用推车, 请在移动推车时特别小心, 以避免绊倒而造成受伤。

- 在雷雨时或长期不使用机器时请将电源插头拔出。

- 请只允许具备资格的售后服务人员进行保养工作。以下情况时有必要进行保养: 当机器被损坏时 (如电源线或插头损坏), 有物体或液体进入机器内部时, 机器受雨淋或潮湿后, 机器运行不正常时或掉落在地上后。

技术参数

输入

类型 RCA 连接器

阻抗 大约 47 kΩ

最大限度。输入水平 -23.5 dBV @ 1kHz时

输出

类型 RCA 和 14 " TRS, 立体声连接器

阻抗 大约 50Ω

电源连接 外部电源 12 V= / 150 毫安

电源电压

美国/加拿大 120 V～,60 赫兹

中国/韩国 220 V～,50 赫兹

英国/澳大利亚 240 V～,50 赫兹

欧洲 230 V～,50 赫兹

日本 100 V～,50 至 60 Hz

能量消耗 大约 1.5 瓦

尺寸/重量

尺寸 高 X 深 X 宽） 大约 114 × 4 × 212

大约 32 × 103 × 64 毫米

重量 大约0.40磅/0.180公斤

法律声明

对于任何因在此说明书提到的全部或部份描述、图片或声明而造成的损失, Music Tribe 不负任何责任。技术参数和外观若有更改, 恕不另行通知。所有的商标均为其各自所有者的财产。Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone 和 Coolaudio 是 Music Tribe Global Brands Ltd. 公司的商标或注册商标。© Music Tribe Global Brands Ltd. 2021 版权所有。

保修条款

有关音乐集团保修的适用条款及其它相关信息, 请登陆 musictribe.com/warranty 网站查看完整的详细信息。
