用户手册 676 BEHRINGER

请仔细阅读这些安全说明，并特别注意产品上显示的任何警告符号及本说明中的相关安全信息。

产品输出端子带有业标志表示此端子具有大电流，存在随电危险。仅限使用带有1/4*1S或扭韧式插头的高品质专业扬声器线。与这些端子连接的外部导线需要也经过指导的人员来安装和使用厂家提供的导线或指定的导线。

此标志提醒您，产品内存在未绝缘的危险电压，有触电危险。 此标志提醒您查阅听则的重要使用及维修说明。请阅读有关手册。

小心 为避免着火或触电危险，请勿将此产品置于雨浆或潮湿中。此产品也不可受液体渗透，盛有液体的容器也不可置于其上，如花框等。

小心 维修说明仅是给合格的专业维修人员使用的。为避免触电危险，除了使用说明书提到的以外，调勿进行任何其他维修。所有维修均须由合格的专业人员进行操作。

警告 为了防止可能的听力损伤，请勿长时间以高音量收听。作为音量调节的参考，请检查在正常说话时，您是否仍能听到自己的声音。

1. 请阅读，保存，遵守所有的说明，注意所有的警示。

2. 请勿在靠近水的地方使用本产品。请用干布清洁本产品。

3. 请勿带塞通风孔，安装本产品时请整版厂家的说明，通风孔不要覆盖请加报纸、桌布和窗帘等物品而始听通风。

4. 请勿将本产品安装在热漆附近，如暖气片、炉子或其它产生热量的设备（包括功放器）。产品上不要放置裸露的火焰原，如点燃的蜡烛。

5. 如果产品附带接地插头，请勿移除接地插头的安全装置，接地插头是由火线和零线两个插片及一个接地插片构成。如地货提供的插头不适合您的插座，请找电工更换一个合适的插座。

6. 妥善保护电源线，使其不按改路或刺破，尤其注意电源插头，多用途插座接设备连接处。

7. 请只使用厂家指定的附属设备和配件。

8. 请只使用厂家指定的

或进货销售的手推车架子，三角架，支架和桌子等。若使用手指车来搬运设备，请注

意安全放置设备以避免于汽车和设备倾倒而受伤。

1. 退闪电雷鸣或长期不使用本设备时,请拔出电源插头。

2. 如果电源线或电源插头受损，液体流入或异常流入设备内，设备端面或受制设备不能正常运作或损坏等，设备受损需进行维修时，所有维修均须由合格的维修人员进行维修。

3. 如果产品带接地插头，本产品应当连接到带保护接地连接的电网电源输出插座上，确保连接电源时一定有可靠的接地保护。

4. 若电源插头或器具耦合备用作为电路装置，应当保证它们处于随时可方便操作状态。

1. 本产品仅适合用于海拔2000米以下和非热带气候条件下的地区。

法律声明

本快递入门指南及随对手用中的信息仅供一般参考。尽管我们已尽最大努力确保内容在发布时的准确性和可靠性，但Music Tribe Global Brands Ltd.（Music Tribe）不对本文件中包含的信息、描述、插图或技术规格的完整性、准确性或适用性作出任何明示或暗示的陈述或保证。

Music Tribe 不对因体基本文件中的信息而导致的任何直接、间接、附带或后果性损失或损害承担任何责任，包括但不限于数据丢失、收入损失、利润损失或商业机会损失，产品的使用完全由用户自行承担责任。

产品功能、设计、规格和视觉呈现可能会在不事先通知的情况下进行更新或修改，以实现产品的持续改进。

本指南中提及的所有第三方商标均为其各自所有者的财产。Midas、Klark Teknis、Lab Grupper、Lake、Tanney、Turbosound、TC Electronic、TC Helicera、Belinger、Bugera、Aston Microphones 和 Coolaudio 均为 Music Tribe Global Brands Ltd. 的商标或注册商标。

© 2025 Music Tribe Global Brands Ltd. 保留所有权利。未经 Music Tribe 事先书面许可，不得以任何形式或任何方式复制、传输或使用本文件的任何部分。

保修条款

有关您的产品适用的条款、条件和限制，包括保修范围、排除项和有限保修期限，请多阅Music Tribe的完整有效保修政策，可在线访问community.musictribe.com/support请妥善保管您的购买凭证，因其可能在保修服务时需要提供。

Warning

如果设备包含或支持电池供电，无论电池类型如何，请注意以下适用的警告符号和操作说明：

警告

如果适用与所有小型电池一样，本产品使用的电池应远离仍然会将物品放入口中的幼儿。如果漂香，请立即拨打当地的毒检控制中心，获取治疗信息
如果适用)如果电池已耗尽或产品长时间不使用,请务必取出电池
如果适用)不要混合使用旧电池和新电池,不同品牌或类型的电池,例如磁性电池、碳锌电池或充电电池。如果使用多个电池)
如果适用？在安装电池之前，请清洁电池接触点以及设备的接触点
如果适用/使用不正确类型的电池替换可能会破坏安全防护，请仅使用相同类型或等效类型的电池进行更换
- 如果选用)同时更换一组中的所有电池,并确保正确安装,注意极性(+和-)
- 将电池投入火中、高温烤箱或机械碾压可能会导致爆炸
- 将电池放置在极端高温环境中可能会导致湿液或可熔液体或气体型调
电池在极端低气压环境下可能会导致爆炸或可溶液体或气体泄漏
- 应关注电池废弃处理的环境问题，请勿将电池作为家庭垃圾丢弃或焚烧。
电池 电池组或已安装的电池 不应暴露在过热环境下,例如阳光直射、火源或类似情况

676 Controls

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

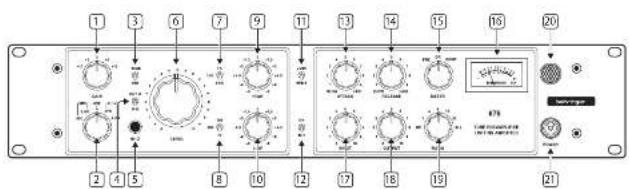

FRONT PANEL

behringer 22 23 24 25 26 27 28 29

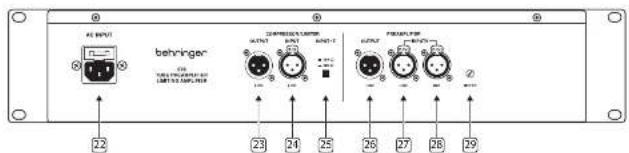

REAR PANEL

EN Controls

FRONT PANEL

PREAMPLIFIER SECTION

1. INPUT GAIN 此旋转开关以 5 dB 为增量调节阀门前置放大器的输入增益。范围为 -10 dB 至 +10 dB。
2. INPUT SELECT 使用此开关选择输入和输入阻抗。在以下选项中进行选择：

· 革克风 500 欧 使用后面板上的插座 281

·麦克风2千欧使用后面板上的插座201
· 线路 使用后面板上的质座 271 标称阻抗为 15 千欧。
- 高阻47千欧 使用前面板上的插座51
- 高阻2.2兆欧 使用前面板上的插座51

1. PAD - 使用此开关在麦克风输入端的最大级之前插入 -15 dB 衰减。
2. POLARITY - 使用此开关可反转前置放大器输出后面框上的插座 24 l 的极性。
3. HI-Z 使用此非平衡 6.35 mm [W] TS 插孔输入高阻源，如吉他或贝斯。
4. LEVEL - 使用此控制设置前置放大器输出水平。
5. HIGH FREQUENCY SHELF - 使用此开关选择高频搁架频点。在 4.5 kHz、7 kHz 和 10 kHz 之间进行选择。
6. LOW FREQUENCY SHELF - 使用此开关选择低频搁架频点。在 70 Hz、100 Hz 和 200 Hz 之间进行选择。
7. HIGH BOOST/CUT 使用此开关调整高频调架频点的提升或削减量。在 -9 dB、-6 dB、-4.5 dB、-3 dB、-1.5 dB、0 dB、+1.5 dB、+3 dB、+4.5 dB、+6 dB 或 +9 dB 之间进行选择。
8. LOW BOOST/CUT 使用此开关调整低频相架频点的提升或削减量。在 -9 dB、-6 dB、-4.5 dB、-3 dB、-1.5 dB、0 dB、+1.5 dB、+3 dB、+4.5 dB、+6 dB 或 +9 dB 之间进行选择。
9. JOHN/SPLIT - 使用此开关合并或分离 676 的两个部分。当两个部分合并时，前置放大器部分的输出输入压缩器/脉冲器部分，并且前置放大器输出压缩器/脉冲器输入，后面吸上的插座 26 和 24 轴停用。当两个部分分离时，它们将作为单独的设备运行。
10. 48V 使用此开关为前置放大器的麦克风输入添加48伏幻象电源。建议在连接麦克风后完成打开，并在断开连接之前将其关闭。

压缩器/限幅器部分

1. ATTACK 使用此控制来设置压缩器/限幅器的超音时间。可用范围为 800 ms 模速)至 20 μs 快
   14 RELEASE - 使用此控制来设置压缩器/限制器的释音时间。可用范围为 1100 ms 快速到 50 ms 快速。
2. METER FUNCTION 使用此开关选择仪表 ① 的工作方式。在 PRC 仪表显示前置放大器输出电平 I GB 仪表显示压缩器/阻隔器增益降低)或 COMP 仪表显示压缩器输出电平)之间进行选择。
3. METER - 仪表响应开关 [3] 选择的功能: 并且具有 -20 dB 至 +3 dB 的刻度。
4. INPUT 使用此控制调节压缩器/限幅器的输入电平。在较高的输入电平上将发生更多的压缩。
5. OUTPUT - 使用此控制来调整压缩器的输出，以弥补增益降低。

6. RATIO 使用此控制设置压缩器/阻隔器比例。在旁路、11、41、8:1、12:1、20:1、全部模拟176的“按钮技巧”，比例约为100:1，提供饱和过重）之间进行选择。

7. 电源指示灯。

8. 电源开关。

后面板

1. AC INPUT 交流输入通过标准 IEC C13 电缆, 脉侧)接至 100 V 至 240 V (50 Hz 至 60 Hz) 之间的电压。有关可更换保险丝的值请参见规格表。
2. COMPRESSOR/LIMITER OUTPUT 压缩器/限编器或合并模式下组合部分的线路输出。
3. COMPRESSOR/LIMITER INPUT - 在分离模式下, 压缩器/限幅器部分的线路输入。在合并模式下, 此插座处于非活动状态。
4. INPUT2 当使用独立装置时, 使用此开关设置压缩器/取幅器的输入阻抗。在 15 kΩ 或 600 Ω 之间进行选择。
5. PREAMPLIFIER OUTPUT - 分离模式下前置放大器的线路输出。在合并模式下，此插座处于非活动状态。
6. PREAMPLIFIER LINE INPUT - 前置放大器的线路电平输入，由前面板上的开关 2 选择。
7. PREAMPLIFIER MIC INPUT 前置放大器的麦克风电平输入，由前面板上的开关1选择。
8. METER CALIBRATION - 允许校准仪表 [10]。只应由有资质的人员使用。

676 使用

CN 使用

拆包

小心地拆开675单元。然后，仔细检查设备，查看运输过程中可能发生的任何损坏迹象。如果发现任何损坏迹象，请立即通知快递员。检查676设备包装盒中的内容。如果任何部件缺少、不正确或有故障，请联系您当地的分销商或Clark Teknik支持。

在包装盒中,您应该找到以下项目

·676

·IEC电源线

·快速入门指南

请保留原始包装，以防需要将设备返回制造有或供应商，或日后运输或寄送设备。

安装

在安装和操作本设备之前，请确保通过电源引脚正确连接到电源插座的保护接地导体。

理想情况下，最好放在凉爽的地方，远离配电设备或其他潜在的干扰源。

请勿将设备安装在通风不良的地方。请勿将本设备安装在过热、灰尘过多或机械振动过大的位置。

设备周围应留有充足的通风空间，确保通风口没有阻塞。

尽可能将设备运真阳光直射

电源

内部电源为开关模式，可自动感知输入的电源电压，并在标称电压在交流100VAC至240VAC范围内时工作。

设备随附运用于设备发货区域的电源插头。

设备应仅使用随刚的插头插入电源插座。

确保随附的电源线上的插头牢固地插入装置的电源EC接口上。

插拔插头时，请始终握住插头本身，切勿拉拽电缆，否则可能会损坏插头。

切勿用湿于插拔电插头。

连接

676 单元使用以下线缆和连接器：

电源连接：

标准IEC电缆

输入：

3针XLR母插头6.35mm插头

输出

3针XLR公插头和

要设置后米修剪器：

1. 听开所有输入信号与本机的连接。

2. 打开设备电源几分钟。

3. 将旋转仪表开关设置为 GB。

4. 将 攻击和释放“设置为 快速”。

5. 调整后面板仪表修剪器，使仪表刻度上的读数正好为0。

规格

音频输入

类型	X18. 克压泵平衡
相距	500/210
最大输入中半	+14dBu 安减输入,140 安减输出
共模得比	典型值为 50 dBm2 千千瓦时,最大增压
低压衰变	25Hz-20Hz±1.08
最大输出下的Ib 税容	-124dBm,22Hz-22kHz 未加级
失真 Ib+1	<0.25每50Hz-20dBm2+4dBm 输出
最大功率	+54 dB
衰减	额功开关,0 dBm-15 dB
-4V	变频开关,将 140V的变频器输出到零零风输入 X3

线路
类型	XIR,变压器平衡
阻抗	15.80
最大输入中平	+10dB
共模得比	典型值为 20dB@1kHz,单位增益
频率密度	20Hz-20kHz±1dB
单位功率下的噪声	-70dB,22Hz-22kHz未加权
失真 dB+1	<0.3%50 Hz-20dB,-4dBn 输出
最大功率	+20dB

类型	尺寸(15)毫米/非平衡
阻抗	47MΩ/2.3MΩ
最大输入电平	+12dB
额定电流	20Hz-20MHz±1dB
最大增量下的Rb噪声	106dBm, 12Hz, 12dBm未加权
失真(TC+K)	<0.25%90Hz, 20MHz, +4.8dBm输出
最大增益	+48dB

类型	XIR 变压器平台
阻抗	15dB/600.0
最大输入电压	+35dB
共授可制造	铁型压力-20dB至18Hz 单位增量
频率密度	20Hz 20kHz +1.48
单位增益下的噪声	-35dB, 22Hz -22kHz 未加粗
失真(输出)	<0.25%30Hz~20dB文单位增量:14dB输出
最大功率	+40Hz

客观输出
装置放大器
类型	XLR 安压带平衡
阻抗	90.0 平衡
最大输出电压	+21.8Pa
反向	波动开关, 反转输出信号的极性
拆分/合并	按要求, 按前年度入容输出而接受度应压缩输入
压缩器
类型	XLR 安压带平衡
阻抗	110.0 平衡
最大输出电压	+25.8Pa

80 575

Quick Star Guide 81

规格

检测器
低频选择	波动开关:70Hz/100Hz/200Hz,振架
低频频率/毫升	旋转开关:9dB、6dB、4.5dB、3dB、1.5dB、0dB、+1.5dB、+3dB、 +6.5dB、16dB、19dB
高频选择	波动开关:45kHz/7kHz/10kHz,振架
高频频率/提升	旋转开关:9dB、6dB、4.5dB、3dB、1.5dB、0dB、+1.5dB、+3dB、 +45dB、+6dB、+9dB
隔断放大器(压滤器)
超音、恢复-快速控制	范围400μs至20μs
浮放、恢复-快速控制	范围11x至30ns
输入电平关闭到单位增益
输出电平	关闭至+40dB测量
比例	旋转开关:90~高安通:11,41,81,121,201,311×10Ω
仪表表选择:对开关前置放大器输出/增益降低/压缩器输出
VU表-20dBto+120dB=+1dB@
仪表校准读理解	在GB模式下,为IPI线上读零
功率要求
供电电压	10V,240V~10kW/s
功耗	最大20W
电源监控	标准R插座
保供丝	716V~1250V
电源开关带电取指示灯的启动开关
锁带
标准工作温度控制	5°C~45°C(14°~113°)R
尺寸段(宽×深)	30x160x483mm[40x5x6.30"]
重量	350kg(2.71lbs)

CN

为了确保最佳的服务和支持，我们建议您在购买后立即在 musictribe.com 注册您的 Music 产品。注册后，我们可以更快、更高效地协助您处理服务请求或保修索赔。此外，您还可以收到重要的产品更新、安全通知和相关文档。

在注册过程中,您还可以访问完整的有限保修条款和条件。

请注意，保修范围和消费者权益可能因国家或地区而有所不同。请在注册时或通过我们的支持门户查询适用于您所在地区的条款。

2. 技术支持与故障处理

如果您的设备发生故障或需要帮助，并且您所在地区没有 Music Trib 按权经销商，请在 muscribe.com 的“支持”部分查阅授权服务提供商列表。

如果您的国家不在列表中，我们建议您首先信用在线支持资源，这可能有助于在无需退保的情况下解决问题。对于保修相关事宜，请在退回产品之前确保提交在线保修索赔。未经授权的送货或未注册的索赔可能导致处理延误或保修无效。

3. 未授权维修与修改

为了保持保修有效，请勿自行拆卸、分解或维修产品。未经授权的人员或服务中心进行的维修或修改将导致保修失效，并可能影响产品的安全性或性能。

在连接电源之前，清确保输入电压与产品上标注的额定电压匹配。不正确的电压可能会导致永久性损坏并使保修失效。

如果需要更换保险丝，请仅使用相同类型和额定值的保险丝。使用不正确的保险丝可能会导致火灾或安全隐患，并使所有保修无效。

4. 正确使用与环境

请确保您的Musk Tribe产品按照产品手册使用，并在推荐的操作条件下运行。暴露于过度潮湿、灰尘、高温或冲击可能会导致故障并使保修失效。
