| 产品类型 | 单声道音频到MIDI和CV/Gate转换器 |
| 品牌 | 百灵达 |
| 型号 | Perfect Pitch PP1 |
| 类别 | Eurorack模块 |
| 尺寸（长 x 高 x 深） | 6 HP（30.5 毫米）x 3U（128.5 毫米）x 30 毫米 |
| 重量 | 约150克 |
| 电源 | Eurorack总线（+12V，-12V，5V）通过16针排线 |
| 功耗 | +12V：50 mA，-12V：20 mA（估计值） |
| 音频输入 | 1个XLR/6.35mm组合输入（平衡，带Hi-Z开关） |
| 音频输出 | 线路输出（6.35mm插孔）和干信号直通（6.35mm插孔） |
| 控制输出 | CV输出（1V/八度），门限输出（+5V），MIDI输出（5针DIN），USB MIDI（B型） |
| 主要功能 | 音频到MIDI/CV转换，单声道音高跟踪，Bend模式（关闭/1/2半音），低切75Hz，带LED指示灯的增益调节，门限调节 |
| 维护与清洁 | 用干布清洁。不要使用液体或溶剂。 |
| 安全 | 不要接触水。不要堵塞通风口。远离热源安装。 |
| 备件与维修 | 联系Music Tribe或授权经销商进行维修。 |
| 一般信息 | 有限保修：参见 community.musictribe.com/pages/support#warranty |
常见问题 - Perfect Pitch BEHRINGER
用户关于以下问题的提问 Perfect Pitch BEHRINGER
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 合成器 免费PDF格式！查找您的手册 Perfect Pitch - BEHRINGER 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Perfect Pitch 品牌 BEHRINGER.
用户手册 Perfect Pitch BEHRINGER
- 请阅读，保存，遵守所有的说明，注意所有的警示。
- 请勿在靠近水的地方使用本产品。
- 请用干布清洁本产品。
- 请只使用厂家指定的附属设备和配件。不要堵塞任何通风口。按照制造商的说明进行安装。
-
请只使用厂家指定的或随货销售的手推车，架子，三角架，支架和桌子。若使用手推车来搬运设备，请注意安全放置设备，以避免手推车和设备倾倒而受伤。
-
请勿安装在密闭空间, 如书柜或类似装置。
- 请勿将本产品安装在热源附近，如暖气片，炉子或其它产生热量的设备（包括功放器）。产品上不要放置裸露的火焰源，如点燃的蜡烛。
- 如果液体流入或异物落入设备内，设备遭雨淋或受潮，设备不能正常运作或被摔坏等，设备受损需进行维修时，所有维修均须由合格的维修人员进行维修。
法律声明
对于任何因在此说明书提到的全部或部份描述、图片或声明而造成的损失，Music Tribe不负任何责任。技术参数和外观若有更改，恕不另行通知。所有的商标均为其各自所有者的财产。Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones and Coolaudio 是 Music Tribe Global Brands Ltd. 公司的商标或注册商标。© Music Tribe Global Brands Ltd. 2024 版权所有。
保修条款
有关音乐集团保修的适用条款及其它相关信息，请登陆community.musictribe.com/pages/support#warranty网站查看完整的详细信息。
CN
CN

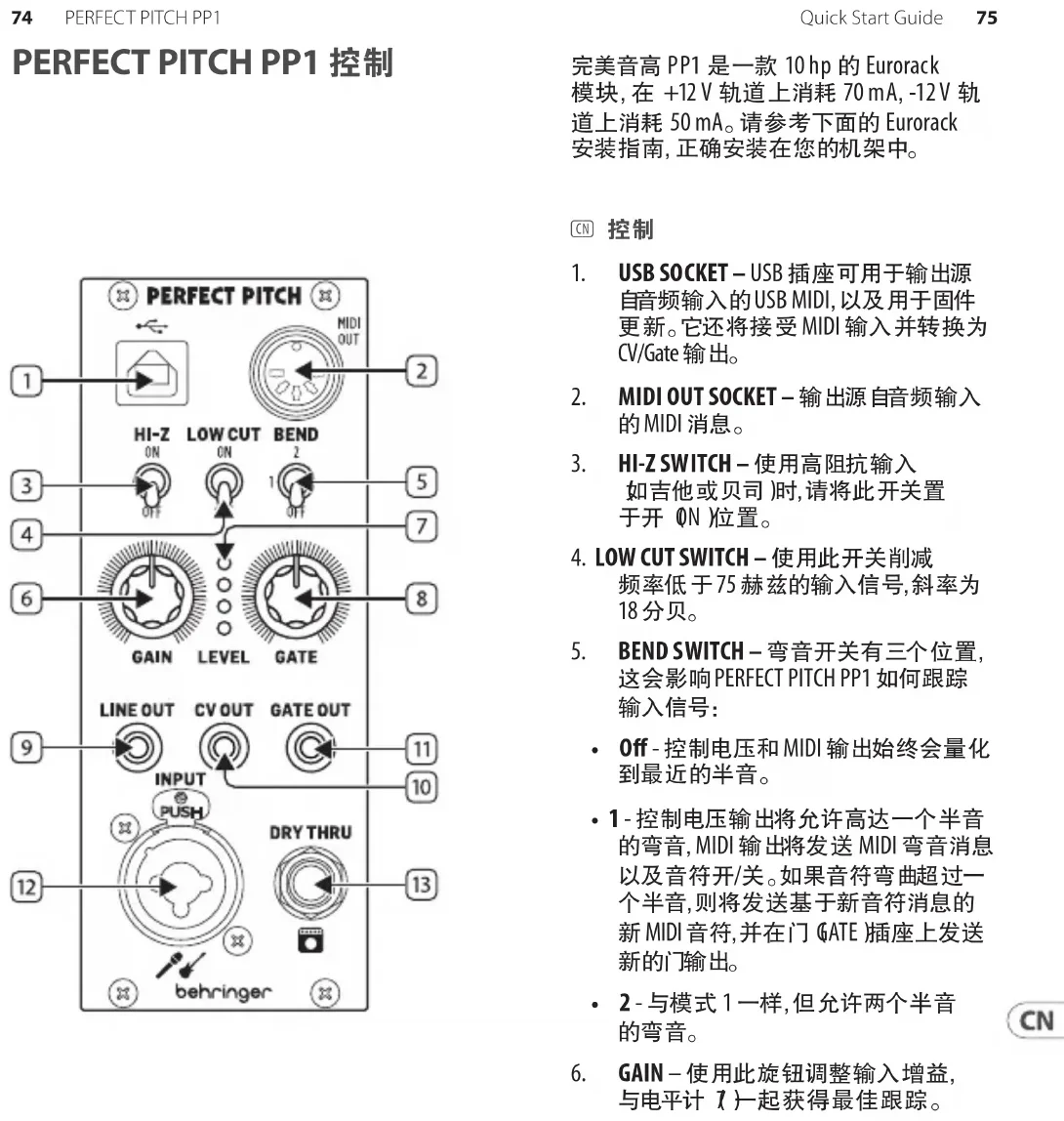

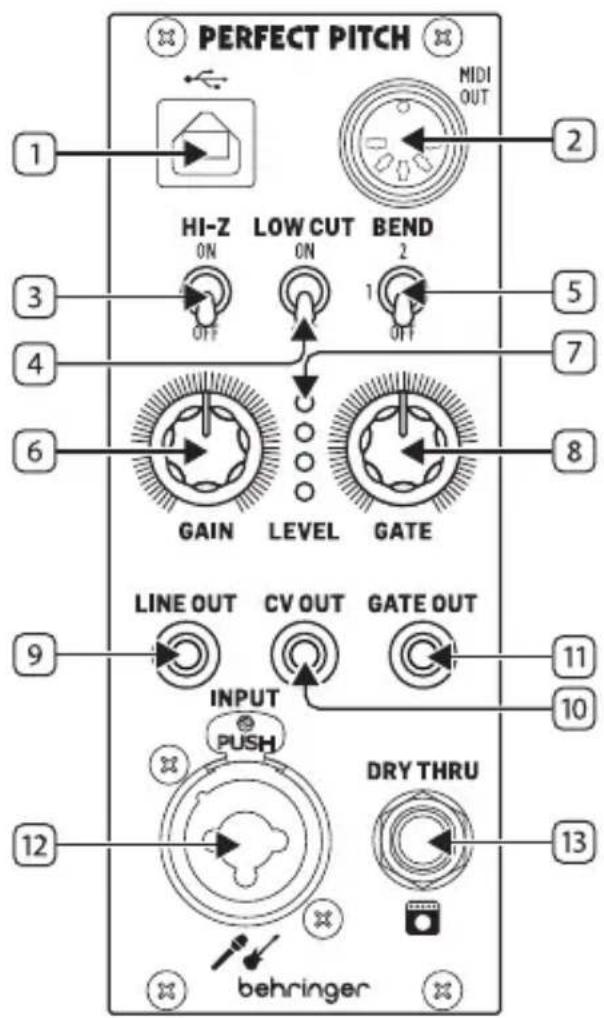

PERFECT PITCH PP1 Controls
完美音高PP1是一款10hp的Eurorack模块，在 +12V 轨道上消耗 70mA, - 12V 轨道上消耗 50mA_ 请参考下面的Eurorack安装指南，正确安装在您的机架中。
CN 控制
- USB SOCKET-USB插座可用于输出源自音频输入的USBMIDI，以及用于固件更新。它还将接受MIDI输入并转换为CV/Gate输出。
- MIDI OUT SOCKET - 输出源自音频输入的MIDI消息。
- HI-Z SWITCH - 使用高阻抗输入如吉他或贝司时，请将此开关置于开ON位置。
- LOW CUT SWITCH - 使用此开关削减频率低于75赫兹的输入信号，斜率为18分贝。
-
BEND SWITCH - 弯音开关有三个位置，这会影响PERFECT PITCH PP1如何跟踪输入信号：
-
Off-控制电压和MIDI输出始终会量化到最近的半音。
- 1-控制电压输出将允许高达一个半音的弯音，MIDI输出将发送MIDI弯音消息以及音符开/关。如果音符弯曲超过一个半音，则将发送基于新音符消息的新MIDI音符，并在门GATE插座上发送新的门输出。
-
2-与模式1一样，但允许两个半音的弯音。
-
GAIN-使用此旋钮调整输入增益与电平计1一起获得最佳跟踪。
CN
PERFECT PITCH PP1 控制
- LEVEL METER - 使用此仪表与增益控制 6 获得输入信号的最佳电平。当使用弯音 BEND 模式1或2时，仪表充当调谐器：当所有指示灯未亮起时，输入的音是准的。如果信号因增益水平过高而失真，仪表顶部的红色指示灯会亮起。
- GATECONTROL - 使用此控制从输入信号获取合适的门输出。
- LINEOUT-输出源自音频输入的线路电平信号，以便在需要时进行进一步处理。
- CVOUT-输出来自音频输入的 1伏/八度控制电压，可用于控制合适的1伏/八度模块如压控振荡器
- GATE OUT-输出+5伏电压触发门,适合触发欧洲机架模块,如包络生成器。使用门控制$获得最佳效果。
- AUDIO INPUT-组合XLR和6.35毫米插座,可接收低阻抗麦克风信号或当高阻开关打开时接收高阻抗乐器信号。
- DRYTHRU-输出未处理的音频信号与输入信号处于同一电平和阻抗。
提示和技巧
PERFECT PITCH PP1是一个单声道跟踪器，所以演奏和弦会得到不均匀的结果。
- 干净而精确地演奏。
·考虑压缩您的乐器，以确保电平的一致性。
- 小心设置增益控制:太低的话会影响跟踪,太高的话信号可能会失真。关闭弯音END时的电平计将有所帮助。
- 如果您想对乐器使用效果器，请添加在干音直通DRYTHRU输出跟踪之后。
- 小心设置门 ATE控制，以便不需要的音响如手指移动或麦克风噪音）不会产生不需要的门。
电源连接
该模块配备了连接到标准Eurorack电源系统所需的电源线。按照这些步骤将模块连接到您的Eurorack案例
- 关闭电源或机架外壳电源并断开电源电缆。
- 将电源线上的16针连接器插入电源或机架盒上的插座中。连接器有一个选项卡，该选项卡将与插座中的间隙对齐，因此不能错误地插入该选项卡。如果电源没有钥匙插座，请务必将引脚1(-12V)定向到电缆上的红色条纹上。
- 将10针连接器插入模块背面的插座中。连接器有一个选项卡，该选项卡将与插座对齐以获得正确的方向。
- 电源线的两端牢固连接后，您可以在情况下安装模块并打开电源。
安装
必要的螺丝包含在用于安装在欧洲拉克箱中的模块中。安装前连接电源线。
根据机架外壳的不同，可能会有一系列固定孔，沿着机箱的长度间隔2HP，或允许单个螺纹板沿外壳长度滑动的轨道。自由移动的螺纹板允许模块的精确定位，但在连接螺丝之前，每个板应定位在与模块安装孔的大致关系中。
将模块与Eurorack导轨对立，以便每个安装孔与螺纹导轨或螺纹板对齐。将螺丝部分连接以开始，这将允许在调整它们时对定位进行小调整。确定最终位置后，拧紧螺丝。
Specifications
EN
| 控件 |
| 最大+19dBu |
| 线路,CV,门:3.5mm插孔 |
| Dry Thru:6.35mm插孔 平衡) |
| MIDI:5针DIN插座 |
| USB:USB2B型插座 |
| 获得 |
| 组合母XLR/6.35mm插孔均衡) |
| 回复 |
| 增益、门限旋钮 |
| Hi-Z,Low Cut,Bend开关 |
| 获得 |
| 线路:-10db至+40db |
| 麦克风:+10dB至+60dB |
| 总谐波失真 |
| <0.005%(20Hz)20kHz@20dB增益) |
| 输入阻抗 |
| 仪器:1MΩ |
| 线:22.6Ω平衡/11.3Ω不平衡 |
| 麦克风:2.6kΩ平衡/1.3kΩ不平衡 |
| 输出阻抗 |
| 音频:100Ω |
| 门:1kΩ |
| 简历:100Ω |
| 简历输出准确度 |
| 约0.1% |
| 物理尺寸 |
| 10 hp |
| 12.9×5.1×5.6cm(5.1×2×2.2") |
| 重量 |
| 开箱重量:0.15kg(0.33 lbs) |
| 消耗 |
| 60mA+12V/50mA-12V |
