PRO-VS MINI - 合成器 BEHRINGER - 免费用户手册

产品类型	矢量合成器
品牌	百灵达
型号	PRO-VS MINI
电源	USB-C (5V, 500mA)
振荡器数量	4 (A, B, C, D)
合成方式	矢量合成，带摇杆和混合包络
滤波器	低通24dB/倍频程带谐振
低频振荡器	2个LFO，波形：三角波、方波、锯齿波、斜坡、采样保持
包络	ADSR用于混音、滤波和振幅
音序器	内置，最多16步，实时或步进录音
琶音器	模式：上行、下行、上下行
输入/输出	USB-C (MIDI)、MIDI输入(DIN)、同步(迷你插孔)、耳机输出(立体声迷你插孔)
键盘	内置（未指定键数）
显示屏	OLED
内存	内部程序和序列
MIDI连接性	USB MIDI类兼容、DIN MIDI输入、SysEx接收/发送
工作温度	5°C至45°C
维护和清洁	仅用干布清洁
安全注意事项	请勿接触水、热源或明火。清洁前断开电源。
可维修性	保险丝可更换为相同型号。联系Music Tribe进行保修维修。

常见问题 - PRO-VS MINI BEHRINGER

如何开启PRO-VS MINI？

按住电源按钮3秒可开机或关机。

如何使用矢量合成？

使用摇杆混合4个振荡器（A、B、C、D）的电平。音色在2D平面上连续变化。您还可以编程混合包络以自动化运动。

如何调节ADSR包络？

将包络选择器旋转至MIX、FILTER或AMPLITUDE。使用电位器R1（起音）、R2（衰减）、R3（延音）和R4（释音）。

如何录制序列？

按下Func再按Menu选择Seq。按Record开始录制，在键盘上演奏音符。保存时按Func+Write选择Pattern编号。

如何使用琶音器？

按下Func再按Menu选择Arp。使用Arp Set选择Up、Down或Up/Down。按Play启动，按住音符。

有哪些LFO类型可用？

两个LFO，波形：三角波、方波、锯齿波、斜坡和采样保持。使用LFO Set选择。

如何将PRO-VS MINI连接到电脑？

将USB-C线缆连接到电脑。设备会自动识别为MIDI设备，无需额外驱动。

如何恢复出厂设置？

按住Func并按下Menu直到显示'Factory Reset'。使用+或-按钮确认。

电源类型是什么？

PRO-VS MINI通过USB-C线缆供电（5V, 500mA）。可连接电脑或标准USB充电器。

如何清洁设备？

仅使用干布。请勿使用液体或研磨性产品。清洁前断开设备电源。

用户手册 PRO-VS MINI BEHRINGER

1. 请阅读,保存,遵守所有的说明,注意所有的警示。
2. 请勿在靠近水的地方使用本产品。
3. 请用干布清洁本产品。

1. 请只使用厂家指定的附属设备和配件。不要堵塞任何通风口。按照制造商的说明进行安装。
2. 请只使用厂家指定的或随货销售的手推车, 架子,
   三角架, 支架和桌子等。 若使用手推车来搬运设备， 请注意安全放置设备， 以避免手推车和设备倾倒 而受伤。
3. 请勿安装在密闭空间,如书柜或类似装置。
4. 请勿将本产品安装在热源附近, 如暖气片, 炉子或其它产生热量的设备 (包括功放器)。产品上不要放置裸露的火焰源, 如点燃的蜡烛。
5. 如果液体流入或异物落入设备内, 设备遭雨淋或受潮, 设备不能正常运作或被摔坏等, 设备受损需进行维修时, 所有维修均须由合格的维修人员进行维修。

法律声明

对于任何因在此说明书提到的全部或部份描述、图片或声明而造成的损失，Music Tribe 不负任何责任。技术参数和外观若有更改，恕不另行通知。所有

的商标均为其各自所有者的财产。Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones and Coolaudio 是 Music Tribe Global Brands Ltd. 公司的商标或注册商标。© Music Tribe Global Brands Ltd. 2024 版权所有。

保修条款

有关音乐集团保修的适用条款及其它相关信息，请登陆 community.musictribe.com/support 网站查看完整的详细信息。

10 11800ck Stabt Guide

PRO VS MINI Hook-up

Studio System

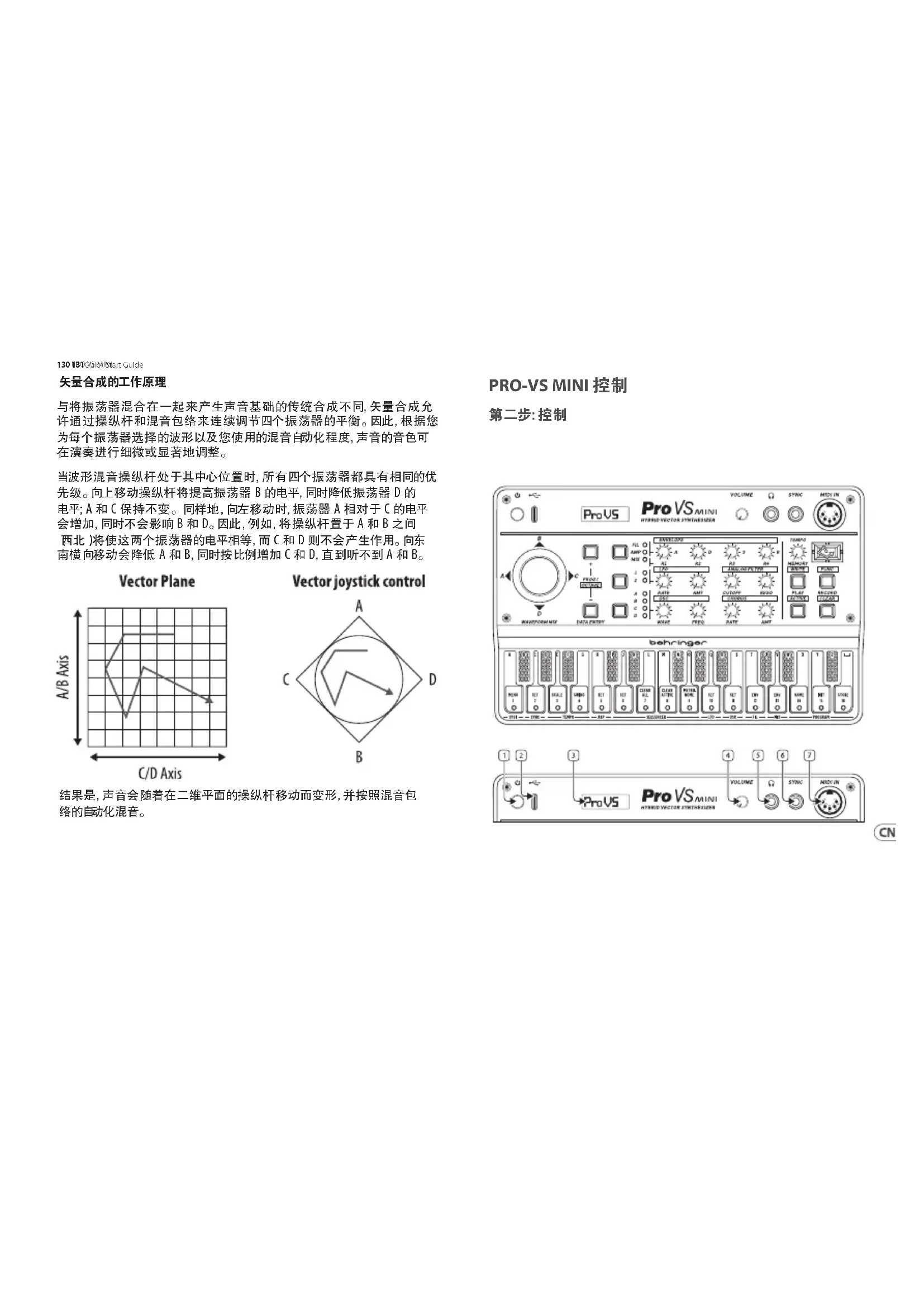

与将振荡器混合在一起来产生声音基础的传统合成不同, 矢量合成允许通过操纵杆和混音包络来连续调节四个振荡器的平衡。因此, 根据您为每个振荡器选择的波形以及您使用的混音自动化程度, 声音的音色可在演奏进行细微或显著地调整。

当波形混音操纵杆处于其中心位置时, 所有四个振荡器都具有相同的优先级。向上移动操纵杆将提高振荡器 B 的电平, 同时降低振荡器 D 的电平; A 和 C 保持不变。同样地, 向左移动时, 振荡器 A 相对于 C 的电平会增加, 同时不会影响 B 和 D。因此, 例如, 将操纵杆置于 A 和 B 之间 (西北) 将使这两个振荡器的电平相等, 而 C 和 D 则不会产生作用。向东南横向移动会降低 A 和 B, 同时按比例增加 C 和 D, 直到听不到 A 和 B。

Vector Plane

结果是,声音会随着在二维平面的操纵杆移动而变形,并按照混音包络的自动化混音。

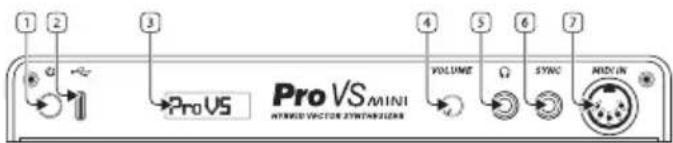

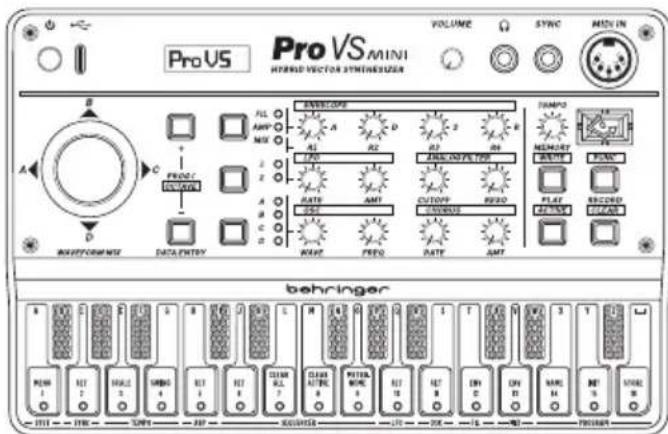

PRO-VS MINI 控制

第二步: 控制

1. 电源 - 开/关按钮。按住 3 秒钟可打开和关闭 PRO VS MINI。
2. USB-C – 用于供电和连接至计算机以进行 USB MIDI 控制。
3. 液晶显示屏 - OLED 信息显示屏。
4. 音量 (VOLUME) – 调节耳机输出的输出电平。戴上耳机之前，请确保音量被调低。
5. 耳机 - 将耳机连接到这一 3.5 毫米双声道输出。戴上耳机之前，请确保音量被调低。
6. 同步 (SYNC) - 此输入允许在 3.5 毫米双声道插孔上使用外部时钟和开始/停止信号。
7. MIDI 输入 (MIDI IN) - 从外部 MIDI 设备 如音序发生器或 DAW) 输入 MIDI。
8. 波形混音 (WAVEFORM MIX) - 混合来自4个音源的信号。
9. • 节目/八度 (+ PROG/OCTAVE) - 增加节目编号或将所选声音调高八度。
10. • 节目/八度 (- PROG/OCTAVE) - 减少节目编号或将所选声音调低八度。

11. 包络选择 (ENVELOPE SELECT) - 允许混音 (MIX), 滤波器 (FILTER) 或振幅 (AMPLITUDE) 部分使用控制。

12. R1 / 攻击 - 控制所选信封的攻击时间。
13. R2 / 衰变 - 控制所选信封的衰变时间。
14. R3 / 持续 - 控制所选信封的维持水平。
15. R4 / 释放 - 控制所选信封的释放时间。
16. 低频振荡器 (LFO) 选择 - 编辑 LF01 或 2。
17. 速率 (RATE) - 调整低频振荡器的速率。
18. 量 (AMT) - 控制调制的深度或量。
19. 截止频率 (CUTOFF) – 调整 24 dB 分贝低通滤波器的截止频率。
20. 共振 (RESO) - 调整滤波器的共振。这会强调截止点周围的频率。

21. 波形选择 - 选择 4 个声部波形 A,B,C 或 D 中的哪一个处于活动状态, 以进行声部控制或编辑。

22. 波形 (WAVE) - 选择用于当前选定声部的波形。

23. 频率 (FREQ) - 更改波形的音高或频率。

24. 速率 (RATE) - 调整合唱的速率。

25. 量 (AMOUNT) – 调整合唱深度。

26. 节拍 (TEMPO) – 以 BPM 设定琶音或音序器的速度。

27. 记忆/写入 (MEMORY/WRITE) - 调用新的音序存储, 或者配合功能将音序写入内部存储器。

28. 功能 (FUNC) - 用于启用上档模式或用于第二功能。

29. 播放/激活 (PLAY/ACTIVE) – 播放琶音器或选定的音序器的模式。按下功能以激活，从而可以从音序中删除选定的音步。

30. 记录/清除 (RECORD/CLEAR) - 按下以进入记录, 按功能键清除音符或整个模式。

31. 菜单 (MENU) – 重复按键提供以下菜单：

a. Seq/Arp - 在正常键盘和音序器操作和 arpegator 之间切换。

b.菲尔特·恩夫·特里格－选择单一或多触发器。单个触发信封与第一个音符播放，不会重新触发，直到所有音符被释放；玩每个新音符后，Multi将重新触发。

c. MIDI Tx - 选择 MIDI 输出通道 1x16 或关闭。

d. MIDI Rx - 选择 MIDI 输入通道 1x16 或关闭。

e. MIDI 速度 - 开关速度打开或关闭。

f. MIDI CC - 选择是接收还是关闭 MIDI 连续控制器消息。

g. Prog 批量 SysEx 发送 - 使用 USB 插座将程序内存内容输出为 SysEx.

h. Prog 唱 SysEx 发送 – 使用 USB 插座输出当前程序为 SysEx.

i. 帕特散装 SysEx 发送 - 输出测序器内存内容作为 SysEx 使用 Usb 插座。

j. 帕特唱歌 SysEx 发送－输出当前序列作为 SysEx 使用 USB 插座。

k. SysEx 接收收听 - 允许 PRO VS MINI 使用 USB 插座从外部接收 SysEx。

1. 工厂重置 - 将所有程序和序列重置为工厂默认值。还显示固件版本。按 + 按钮 (9) 或 - 按钮 (10) 启动重置。

2. 同步 (SYNC) - 反复按键可显示以下菜单:

a. Sync Source (同步源) – 在内部, MIDI, USB 或触发器之间切换。

b. SyncType (同步类型) – 在 1ppq, 2ppq, 4ppq, 24ppq, 48ppq 之间切换

1. 音阶 (SCALE) - 选择 1/8, 1/8T, 1/16 1/16T, 1/32 全局 b

2. 摇摆 (SWING) - 选择 50 无摇摆 ) 55, 60, 65, 70, 75 全球)。

3. 琶音设置 (ARP SET) - 选择向上, 向下, 向上和向下。

4. 音序器设置 (SEQUENCER SET) - 在固定步长 音符长度由音步定义)或录音 音符按照录音)之间切换。

5. 全部清除 (CLEAR ALL) - 擦除所有音序器存储器。

6. 清除活动 (CLEAR ACTIVE) – 清除活动音步 (按钮 29) 的动作并使所有音步都处于活动状态。

7. 节拍器 (METRONOME) - 打开或关闭节拍器。

8. 低频振荡器设置 (LFO SET) - 选择三角波、方波、锯齿、反锯齿或采样保持波形。

9. 振荡器设置 (OSC SET) - 使用控制 23 为振荡器选择粗略或精细调。

10. 滤波器包络 (FILENV) - 调整滤波器的包络调制量, 范围为 0-99。

11. 混音包络 (MIX ENV) - 反复按下可显示以下菜单:

a. Mix Env Loop 混音包络循环) - 在 0ff 关) 0->3, 1->3, 2->3, 0<->3, 1<->3, 2<->3 之间选择 如果选择了“关”, 则其它菜单选项不可用。

b. Mix Env Repeat 混音包络重复) - 选择 1-7 和连续。

44. Mix Env Repeat 混音包

络重复) - 选择 1-7 和连续。

c. Mix Env Points

(混音包络点): 0-4 - 使用波形混音控制 8 在每个点设置 a, b, c 和 d 之间的平衡。使用按钮 9 和 10 从一个点移动到另一个点。

1. 名称 (NAME) - 允许使用键盘设置音色名称。

2. 节目初始化 (PROGRAM INIT) – 初始化选定的节目。

3. 存储 (STORE) – 存储当前节目。

使用音序器

• 按下功能按钮 (28), 然后按下菜单 (31) 并选择音序。
• 使用按钮 36 选择固定音步或录音。
• 根据需要使用按钮 39 打开或关闭节拍器。
• 再次按下功能按钮退出功能模式。
• 使用按钮 29 将音序器置于演奏状态。

• 使用按钮 27 和键盘选择要写入的顺序 白色音符选择模式 1-16)。

• 使用功能和清除按钮删除音序中的音符。反复按清除将清除所有音符。

• 然后可以使用键盘配合节拍器 如果使用)一起实时记录音符。
• 在录制过程中, 可以使用按钮 9 和 10 随时更改节目。
• 当您对音序满意后，请按功能键和写入键。如果您不是写入相同的模式，请用键盘选择要写入的模式编号。 再次按写入可存储您的音序，包括使用的节目。
• 按播放将音序器退出录音模式。建议在回放前使用功能键和按钮39关闭节拍器。

使用琶音器

• 依次按功能按钮 (28) 和菜单 (31), 然后选择 Arp。
• 按 Arp Set 按钮 35) 并使用按钮 9 和 10 选择向上、向下或向上和向下。
• 再次按下功能按钮可恢复正常使用。
• 按播放 (29)。
• 按住要用于琶音器的按键。

PRO-VS MINI 使用

第三步: 使用

概述

此"开始"指南将帮助您设置您的 PRO VS MINI, 并简要介绍其功能。

连接

要将 PRO VS MINI 连接到您的系统, 请在此文档的早期咨询连接指南。

软件设置

PRO VS MINI 是一个 USB 类合规 MIDI 设备，因此无需安装驱动程序。
PRO VS MINI 不需要任何其他驱动程序与 Windows 和 MacOS 配合使用。

硬件设置

在系统中建立所有连接。在进行任何连接时，保持 PRO-VS MINI 电源关闭。

确保音响系统被关闭。

打开 PRO VS MINI, 然后打开任何功率放大器, 最后将其关闭。这将有助于防止扬声器中出现任何开启或关闭“弹出或砰砰声”。

热身时间

我们建议在录制或现场表演之前，为 PRO VS MINI 留出 15 分钟或更长时间进行热身。如果是从寒冷中带进来，时间会更长)。这将使精密模拟电路时间达到其正常的工作温度和调整性能。

固件更新

请定期查看 behringer.com 网站，了解贝林格合成器应用程序的任何更新。该应用程序寻找最新的固件文件，然后可以下载并用于更新 PRO VS MINI。

PRO-VS MINI 为每个声音提供 128 个波形

数字	姓名
0	鼻音
1	克拉夫
2	木琴
3	滑坡
4	和谐广场
5	西洛语2
6	梅洛广场
7	混沌1
8	混沌2
9	混沌3
10	混沌4
11	光明广场

数字	姓名
12	空心
13	英国石油公司广场
14	滑雪场1
15	锉
16	隆隆声
17	警员
18	翩
19	激发
20	唤醒
21	激励
22	BP黄
23	复杂脉冲
24	梅洛广场2

140 H10000000Start Guide

数字	姓名
25	和谐广场
26	薄斜坡
27	西洛语3
28	薄方
29	谐波斜坡
30	振奋
31	唤醒	[2273]
32	正弦
33	锯齿
34	广场
35	圆顶1
36	圆顶2
37	梅洛圆顶

数字	姓名
38	圆顶 3
39 圆顶 4
40 拉普 1
41 树胶 2
42 树胶 3
43 树干 4
44 圆顶 5
45	惠普锯
46 高 BP 锯
47 高 BP 广场
48	声乐
49	挤压盒
50	脉冲

142 143 Quick Start Guide

数字	姓名
51	林普锯
52	火花波 1
53	火花波 2
54	火花波 3
55	中波 1
56	卡科尼努斯 巴斯 1
57	中巴兹 1
58	圆顶 6
59	软圆顶 3
60	圆顶 7
61	火花波 4
62	火花波 5
63	软圆顶 4

数字	姓名
64	圆顶8
65	风琴
66	火花波5
67	软波1
68	软波2
69	火花波7
70	芦苇
71	软波3
72	软波4
73	萨克斯管
74	软波5
75	垃圾波1
76	垃圾波2

144145000000Start Guide

数字	姓名
77	垃圾波3
78垃圾波4
79垃圾波5
80垃圾波6
81爪哈普1
82爪哈普2
83软波6
84薄1
85薄2
86火花波8
87火花波9
88火花波10
89软圆顶5

数字	姓名
90 软圆顶 6
91 可可音调音 2
92 薄 3
93 火花波 11
94 软圆顶 7
95 软波 7
96 新弦 2
97	同步西恩
98 垃圾波 7
99	双板垫
100 圆顶 9
101 薄 4
102 薄 5

146 147 Quick Start Guide

数字	姓名
103	垃圾波 8
104	垃圾波 9
105	垃圾波 10
106	垃圾波 11
107	垃圾波 12
108	垃圾波 13
109	火花波 12
110	火花波 13
111	垃圾波 14
112	垃圾波 15
113	彩虹
114	软圆顶 8
115	特沙希波 15

数字	姓名
116	舒缓 1
117	舒缓 2
118	太空波
119	第 5 次 拉斯普
120	八度波
121	三角 + 色调
122	脉冲 + 色调
123	上升广场
124	软波 8
125	可可音调用 3
126	沉默
127	白噪声

合成器架构
语音数量	4语音
类型 混合架构
振荡器	16个矢量振荡器
低频振荡器	2
VCF	模拟低通滤波器
信封	3
连通性
开关;电源开关	按钮开/关
MIDI输入	5针DIN/16通道
USB(MIDI)USB微型
耳机	3.5mm TRS,立体声,最大5mW 32Ω
同步 输入和输出
USB
类型	符合类标准的USB Micro
支持的操作系统	Windows 7或更高版本
	Mac OS X 10.10 或更高版本
体积
控制	音量:0到10
控制部分
开关	Prog±//倍频程±
彗音器
容量	3种模式
转变	功能

154185068d Start Guide

低频振荡器部分
控件	低频振荡器率
	数量
开关	低频振荡器 1/2
振荡器部分
控件	波形选择
	失谐
开关	波形选择
合唱部分
控件	速度
	深度
音序器部分
容量	16步骤,16个模式
控制速度
开关	内存写入
	功能
	播放/活动
	记录/擦除
模拟滤波器部分
控件	隔断
	谐振

模拟滤波器部分
控件	R1/Attack 滤波器、放大器、振荡器)
	R2/Decay 滤波器、放大器、振荡器)
	R3/Sustain 滤波器、放大器、振荡器)
	R4/释放 滤波器、放大器、振荡器)
键盘和控件
操纵杆 波形混合
键盘	27,电容触控
电源要求
电源连接器	微型 USB
指标 电源指示灯
身体的
标准工作温度范围	5°C-45°C(41°F-113°F)
尺寸(H×W×D)	39×193×124mm (1.55×7.60×4.88")
重量	0.40 kg (0.88 lbs)
