Produkttyp	Vektorsyntetisator
Märke	Behringer
Modell	PRO-VS MINI
Strömförsörjning	USB-C (5 V, 500 mA)
Antal oscillatorer	4 (A, B, C, D)
Syntes	Vektoriell med joystick och mix envelope
Filter	Lågpass 24 dB/oktav med resonans
LFO	2 LFO med vågformer: triangel, fyrkant, sågtand, ramp, S&H
Envelopes	ADSR för mix, filter och amplitud
Sekvenserare	Inbyggd, upp till 16 steg, realtids- eller steginspelning
Arpeggiator	Lägen Up, Down, Up/Down
Ingångar/Utgångar	USB-C (MIDI), MIDI IN (DIN), Sync (minijack), Hörlursutgång (stereo minijack)
Tangentbord	Inbyggt (antal tangenter ej specificerat)
Display	OLED
Minne	Interna program och sekvenser
MIDI-anslutning	USB MIDI klasskompatibelt, DIN MIDI In, mottagning/sändning av SysEx
Driftstemperatur	5 °C till 45 °C
Underhåll och rengöring	Rengör endast med torr trasa
Säkerhet	Utsätt inte för vatten, värmekällor eller öppen låga. Koppla bort före rengöring.
Reparationsbarhet	Säkring utbytbar mot identisk modell. Kontakta Music Tribe för garanti reparation.

Vanliga frågor - PRO-VS MINI BEHRINGER

Hur slår jag på PRO-VS MINI ?

Håll POWER knappen intryckt i 3 sekunder för att slå på eller stänga av enheten.

Hur använder jag vektorsyntes?

Använd joysticken för att blanda nivåerna på de 4 oscillatorerna (A, B, C, D). Klangfärgen ändras kontinuerligt i ett 2D-plan. Du kan också programmera en mix envelope för att automatisera rörelsen.

Hur ställer jag in ADSR envelope?

Vrid envelope-väljaren till MIX, FILTER eller AMPLITUDE. Använd potentiometrarna R1 (Attack), R2 (Decay), R3 (Sustain) och R4 (Release).

Hur spelar jag in en sekvens?

Tryck på Func och sedan Menu för att välja Seq. Starta inspelning med Record, spela noterna på tangentbordet. För att spara, tryck på Func + Write och välj ett pattern-nummer.

Hur använder jag arpeggiatorn?

Tryck på Func och sedan Menu för att välja Arp. Använd Arp Set för att välja Up, Down eller Up/Down. Starta med Play och håll ner tangenter.

Vilka typer av LFO finns tillgängliga?

Två LFO med vågformer: triangel, fyrkant, sågtand, ramp och S&H. Använd LFO Set för att välja dem.

Hur ansluter jag PRO-VS MINI till en dator?

Anslut en USB-C-kabel till datorn. Enheten känns igen automatiskt som MIDI-enhet utan extra drivrutin.

Hur återställer jag fabriksinställningarna?

Håll Func intryckt och tryck på Menu tills 'Factory Reset' visas. Använd knapparna + eller - för att bekräfta.

Vilken typ av strömförsörjning?

PRO-VS MINI drivs via en USB-C-kabel (5 V, 500 mA). Den kan anslutas till en dator eller en vanlig USB-laddare.

Hur rengör jag enheten?

Använd endast en torr trasa. Använd inte vätskor eller slipmedel. Koppla bort enheten före rengöring.

BRUKSANVISNING PRO-VS MINI BEHRINGER

säkerhetsanvisningar

1. Vänligen läs och följ alla instruktioner noggrant.
2. Håll apparaten borta från vatten, förutom för utomhusprodukter.
3. Rengör endast med en torr trasa.
4. Blockera inte några ventilationsöppningar. Installera enligt tillverkarens anvisningar.
5. Installera inte nära några värmekällor som element, värmeregistrar,

spisar eller andra apparater (inklusive förstärkare) som genererar värme.

1. Använd endast tillbehör som anges av tillverkaren.

1. Använd endast specifi cerade vagnar, ställ,

stativ, fästen eller bord. Var försiktig för att undvika att vagnen/ apparatkombinationen tippar när den fl yttas.

1. Undvik installation i trånga utrymmen som bokhyllor.
2. Placera inte nära öppen läga, såsom tända ljus.
3. Driftstem- peraturområde 5° till 45°C (41° till 113°F).

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar för någon förlust som kan drabbas av någon person som helt eller delvis förlitar sig på någon beskrivning, fotografi eller uttalande som fi nns här. Tekniska specifi kationer, utseenden och annan information kan ändras utan föregående meddelande. Alla varumärken tillhör respektive ägare. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston Microphones och Coolaudio är varumärken eller registrerade varumärken som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Alla Rättigheter reserverade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillkor och ytterligare information om Music Tribes begränsade garanti, se fullständig information online på community.musictribe.com/support.

Band / övningssystem

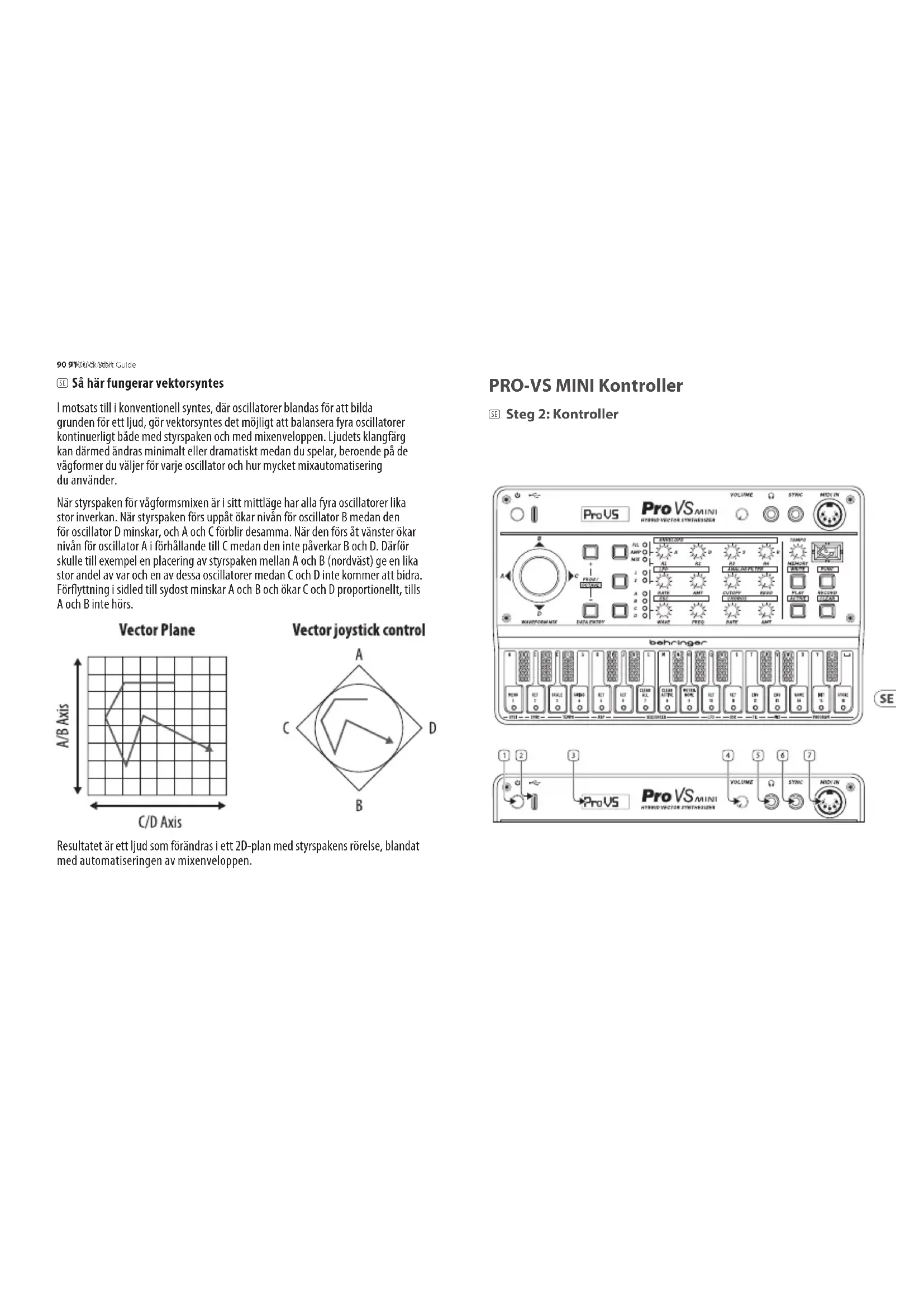

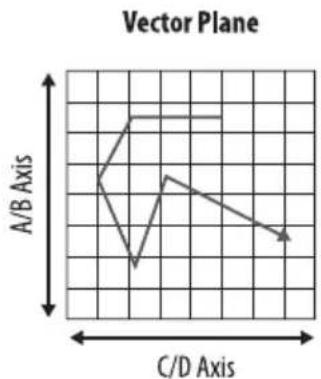

SE Så här fungerar vektorsyntes

I motsats till i konventionell syntes, där oscillatorer blandas för att bilda grunden för ett ljud, gör vektorsyntes det möjligt att balansera fyra oscillatorer kontinuerligt både med styrspaken och med mixenveloppen. Ljudets klangfärg kan därmed ändras minimalt eller dramatiskt medan du spelar, beroende på de vägformer du väljer för varje oscillator och hur mycket mixautomatisering du använder.

När styrspaken för vågformsmixen är i sitt mittläge har alla fyra oscillatorer lika stor inverkan. När styrspaken förs uppåt ökar nivån för oscillator B medan den för oscillator D minskar, och A och C förblir desamma. När den förs åt vänster ökar nivån för oscillator A i förhållande till C medan den inte påverkar B och D. Därför skulle till exempel en placering av styrspaken mellan A och B (nordväst) ge en lika stor andel av var och en av dessa oscillatorer medan C och D inte kommer att bidra. Förflyttning i sidled till sydost minskar A och B och ökar C och D proportionellt, tills A och B inte hörs.

Resultatet är ett ljud som förändras i ett 2D-plan med styrspakens rörelse, blandat med automatiseringen av mixenveloppen.

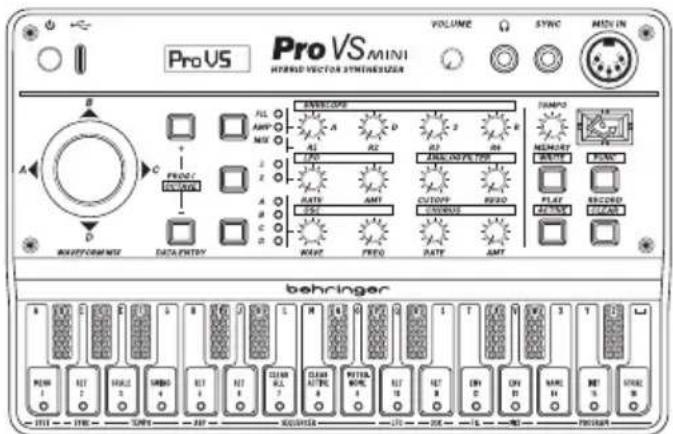

PRO-VS MINI Kontroller

5E Steg 2: Kontroller

1. POWER – På/av-knapp. Håll intryckt i tre sekunder för att slå på och av PRO VS MINI.
2. USB-C – Används för strömförsörjning och för anslutning till en dator för USB-MIDI-styrning.
3. LCD-DISPLAY – OLED-informationsskärm.
4. VOLUME – Justera utgångsnivån från hörlursutgången. Se till att volymen är avstängd innan du tar på hörlurar.
5. PHONES – Anslut dina hörlurar till denna 3.5-millimeters TRS-utgång. Se till att volymen är avstängd innan du tar på hörlurar.
6. SYNC – Denna ingång gör det möjligt att använda en extern klocka och start/stoppsignal via 3.5 mm TRS-uttag.
7. MIDIIN—Mottagning av MIDI från en extern MIDI-enhet, till exempel en sequencer eller ett inspelningsprogram.
8. WAVEFORMMIX— Mixa signalerna från de fyra ljudkällorna.
9. • PROG/OCTAVE – Öka programnumret eller höj oktaven för det valda ljudet.
10. • PROG/OCTAVE – Minska programnumret eller sänk oktaven för det valda ljudet.
11. ENVELOPESELECT – Gör att kontrollerna kan användas av MIX-, FILTER- eller AMPLITUDE-delarna.
12. R1/ATTACK – Styr attacktiden för det markerade kuvertet.
13. R2/DECAY – Styr förfallstiden för det valda kuvertet.
14. R3/SUSTAIN—Styr den hållbara nivån på det valda kuvertet.
15. R4/RELEASE – Styr frigöringstiden för det valda kuvertet.
16. LFOSELECT— Redigera LFO 1 eller 2.
17. RATE – Ställer in LFO:ns hastighet.
18. AMT – Styr modulationens djup eller mängd.
19. CUTOFF – Justera 24dB-lågpassfiltrets brytfrekvens.
20. RESO – Justerar filtrets resonans. Detta betonar frekvenserna runt brytpunkten.
21. WAVEFORM SELECT – Välj vilken av de fyra röstvågformerna A, B, C eller D som är aktiv för röstkontroll eller -redigering.

22. WAVE – Välj vilken vågform som används för den valda rösten.

23. FREQ – Ändra tonhöjd eller frekvens för vägformen.

24. RATE – Justera chorusets hastighet.

25. AMOUNT – Justerachorusets djup.

26. TEMPO – Ställer in hastigheten för ARP eller sequencer i bpm.

27. MEMORY/WRITE – Läser in ett nytt sekvensminne eller, med Function, skriver en sekvens till det interna minnet.

28. FUNC – Används för att aktivera skiftläge eller för sekundära funktioner.

29. PLAY/ACTIVE – Spelar arpeggiator eller valt sequencer-mönster. Funktionstryck för att aktivera, vilket gör det möjligt att ta bort valda steg från sekvensen.

30. RECORD/CLEAR – Tryck för att aktivera inspelning eller funktionstryck för att ta bort toner eller ett helt mönster.

31. MENU – Upprepad tangentpress ger följande menyer:

a. Seq/Arp – Växlar mellan normal tangentbords- och sequencerdrift och arpeggiator.
b. Filt Env Trig – Välj antingen Enkel- eller Multi-utlösare.

Single utlöser kuvertet med den första anteckningen spelad och utlöses inte på ny plats förrän alla anteckningar har släppts. Multi kommer att utlösas igen med varje ny anteckning spelad.

c. MIDI Tx – Väljer MIDI- utgångskanal 1 – 16 eller av.
d. MIDI Rx – Väljer MIDI- ingångskanal 1 – 16 eller av.
e. MIDI Hastighet – Slå på eller av hastigheten.
f. MIDI CC – Väljer om MIDI kontinuerlig styrenhetsmeddelanden tas emot eller av.
g. Prog Bulk SysEx Send – Matar ut programminnesinnehåll som SysEx med USB-uttaget.
h. Prog Sing SysEx Send — Matar ut aktuellt program som SysEx med USB-uttaget.
i. Patt Bulk SysEx Send – Matar ut sekvenser minnesinnehåll som SysEx med USB-uttaget.
j. Patt Sing SysEx Send – Matar ut aktuell sekvens som SysEx med USB-uttaget.
k. SysEx Ta emot lyssning – Gör det möjligt för PRO VS MINI

att ta emot SysEx från en extern källa med USB-uttaget.

I. Fabriksäterställning – Återställer alla program och sekvenser till fabriksstandard. Visar även firmware-version. Press the + button (9) or – button (10) to initiate reset.

1. SYNC— Upprepad knapptryckning ger följande menyer:
   a. Sync Source – Växla mellan Internal, MIDI, USB eller Trigger.
   b. Sync Type – Växla mellan 1ppq, 2ppq, 4ppq, 24ppq, 48ppq.

2. SCALE—Välj 18 , 18 T, 116 , 116 T, 132 (global).

3. SWING – Välj 50 (ingen swing), 55, 60, 65, 70, 75 (global).
4. ARPSET – Välj uppåt, nedåt, uppåt och nedåt.
5. SEQUENCER SET – Växla mellan fasta steg (tonlängder definieras av steg) eller inspelning (tonerna som de spelas in).
6. CLEARALL—Raderar alla sequencerminnen.
7. CLEARACTIVE— Tar bort inställningen för Active Steps

(knapp 29) och gör alla steg aktiva.

1. METRONOME – Slår på eller av metronomen.
2. LFOSET—Väljer vågformen för LFO:n mellan triangel, fyrkant, sågtand, ramp eller S&H.
3. OSC SET – Väljer grov- eller fininställning för oscillatorerna med kontroll 23.
4. FILENV – Justerar mängden enveloppmodulation av filtret från 0 till 99.
5. MIXENV—Upprepad knapptryckning ger följande menyer.

a. Mix Env Loop – Välj mellan off, 0->3, 1->3, 2->3, 0<->3, 1<->3, 2<->3 (om off väljs är inga andra menyalternativ tillgängliga).

b. Mix Env Repeat – Välj mellan 1–7 och kontinuerlig.
c. Mix Env Points: 0-4 – Använd vägformsmixkontroll 8 för att ställa in balansen mellan a, b, c och d vid varje punkt. Flytta från punkt till punkt med knapparna 9 och 10.

1. NAME – Gör det möjligt att ställa in patch-namn med klaviaturen.

96 97 Quick/Start Guide

1. PROGRAMINIT—initierar det valda programmet.

2. STORE – sparar det aktuella programmet.

Använda sequencern

• Tryck på Function-knappen (28), sedan på Menu (31) och välj Seq.
  • Välj fasta steg eller inspelning med knapp 36.
• Slå på eller av metronomen enligt önskemål med knapp 39.
• Tryck på Function-knappen igen för att lämna Function-läget.
• Ställ in sequencern på Play med knapp 29.
• Välj den sekvens som du vill skriva till med knapp 27 och klaviaturen (med vita tangenter väljs mönster 1–16).
• Använd knapparna Function och Clear för att ta bort toner från sekvensen. Om du trycker flera gånger på Clear tas alla toner bort.
• Toner kan sedan spelas in via klaviaturen i takt med metronomen (om den används).
• Programmet kan ändras när som helst under inspelning med knapparna 9 och 10.

- När du är nöjd med din sekvens trycker du på Function och Write. Välj det mönsternummer du vill skriva till med klaviaturen, om du inte skriver till samma mönster. När du trycker på Write igen sparas din sekvens inklusive programmet som används. - Tryck på Play för att ta ut sequencern ur inspelningsläget. Det är lämpligt att använda Function och knapp 39 för att stänga av metronomen före uppspelning.

Använda arpeggiatorn

• Tryck på Function-knappen (28), sedan på Menu (31) och välj Arp.
• Tryck på Arp Set (knapp 35) och använd knapparna 9 och 10 för att välja Up, Down eller Up and Down.
• Tryck på Function-knappen igen för att återgå till normal användning.
• Tryck på Play (29).
• Håll ned de tangenter som du vill använda för ditt arpeggio.

PRO-VS MINI Komma igång

SE Steg 3: Komma igång

OVERBLICK

Den här "komma igång"-guiden hjälper dig att ställa in PRO VS MINI och kortfattat presentera dess funktioner.

SAMBAND

För att ansluta PRO VS MINI till ditt system, se anslutningsguiden tidigare i detta dokument.

INSTALLATION AV PROGRAMVARA

Den PRO VS MINI är en USB-klasskompatibel MIDI-enhet och därför krävs ingen drivrutinsinstallation. Det PRO VS MINI kräver inga ytterligare drivrutiner för att fungera med Windows och MacOS.

MASKINVARUINSTÄLLNINGAR

Gör alla anslutningar i systemet. Håll PRO VS MINI kraft avstängd när du gör några anslutningar.

Se till att ljudsystemet är av stängt.

Slå på PRO VS MINI för att slå på eventuella effektförstärkare och stänga av den sist. Detta hjälper till att förhindra att du slår på eller stänger av "pops or thumps" i högtalarna.

UPPVÄRMNINGSTID

Vi rekommenderar att du lämnar 15 minuter eller mer tid för PRO VS MINI att värma upp innan du spelar in eller live-prestanda. (Längre om det har tagits in från kylan). Detta gör att precisionsanalogkretsarna kan nå sin normala driftstemperatur och inställda prestanda.

UPPDATERING AV FIRMWARE

Kontrollera regelbundet behringer.com för uppdateringar av Behringer SYNTHTRIBE-appen. Appen letar efter den senaste firmware-filen som sedan kan laddas ner och användas för att uppdatera PRO VS MINI.
