Tipo di prodotto	Sintetizzatore vettoriale
Marca	Behringer
Modello	PRO-VS MINI
Alimentazione	USB-C (5 V, 500 mA)
Numero di oscillatori	4 (A, B, C, D)
Sintesi	Vettoriale con joystick e inviluppo di mix
Filtro	Passa-basso 24 dB/ottava con risonanza
LFO	2 LFO con forme d'onda: triangolare, quadrata, a dente di sega, rampa, S&H
Inviluppi	ADSR per mix, filtro e ampiezza
Sequencer	Integrato, fino a 16 passi, registrazione in tempo reale o passo per passo
Arpeggiatore	Modalità Up, Down, Up/Down
Ingressi/Uscite	USB-C (MIDI), MIDI IN (DIN), Sync (minijack), Uscita cuffie (minijack stereo)
Tastiera	Integrata (numero di tasti non specificato)
Display	OLED
Memoria	Programmi e sequenze interne
Connettività MIDI	USB MIDI classe-compatibile, DIN MIDI In, ricezione/trasmissione SysEx
Temperatura di funzionamento	5 °C a 45 °C
Manutenzione e pulizia	Pulire solo con un panno asciutto
Sicurezza	Non esporre all'acqua, a fonti di calore o fiamme libere. Scollegare prima della pulizia.
Riparabilità	Fusibile sostituibile con un modello identico. Contattare Music Tribe per riparazione in garanzia.

Domande frequenti - PRO-VS MINI BEHRINGER

Come accendere il PRO-VS MINI?

Tenere premuto il pulsante POWER per 3 secondi per accendere o spegnere l'apparecchio.

Come usare la sintesi vettoriale?

Usa il joystick per mescolare i livelli dei 4 oscillatori (A, B, C, D). Il timbro evolve continuamente su un piano 2D. Puoi anche programmare un inviluppo di mix per automatizzare il movimento.

Come regolare l'inviluppo ADSR?

Ruota il selettore di inviluppo su MIX, FILTER o AMPLITUDE. Usa i potenziometri R1 (Attack), R2 (Decay), R3 (Sustain) e R4 (Release).

Come registrare una sequenza?

Premi Func poi Menu per selezionare Seq. Avvia la registrazione con Record, suona le note sulla tastiera. Per salvare, premi Func + Write e scegli un numero di pattern.

Come usare l'arpeggiatore?

Premi Func poi Menu per selezionare Arp. Usa Arp Set per scegliere Up, Down o Up/Down. Avvia con Play e tieni premute le note.

Quali tipi di LFO sono disponibili?

Due LFO con forme d'onda: triangolare, quadrata, a dente di sega, rampa e S&H. Usa LFO Set per sceglierli.

Come collegare il PRO-VS MINI a un computer?

Collega un cavo USB-C al computer. L'apparecchio viene riconosciuto automaticamente come dispositivo MIDI senza driver aggiuntivo.

Come ripristinare le impostazioni di fabbrica?

Tieni premuto Func e premi Menu fino a vedere 'Factory Reset'. Usa i pulsanti + o - per confermare.

Qual è il tipo di alimentazione?

Il PRO-VS MINI è alimentato tramite un cavo USB-C (5 V, 500 mA). Può essere collegato a un computer o a un caricabatterie USB standard.

Come pulire l'apparecchio?

Usa solo un panno asciutto. Non usare prodotti liquidi o abrasivi. Scollegare l'apparecchio prima di pulirlo.

MANUALE UTENTE PRO-VS MINI BEHRINGER

IT Istruzioni di sicurezza importanti

1. Per favore, leggere e seguire tutte le istruzioni.
2. Mantenere l'apparecchio lontano dall'acqua, tranne per i prodotti destinati all'uso all'aperto.
3. Pulire solo con un panno asciutto.
4. Non ostruire alcuna apertura di ventilazione. Installare in conformità alle istruzioni del produttore.
5. Non installare vicino a fonti di calore come termosifoni, bocchette di calore, fornelli o altri apparecchi (compresi gli amplifi catori) che producono calore.
6. Utilizzare solo accessori specifici dati dal produttore.
7. Usare solo carrelli, supporti, treppiedi, staff e
   o tavoli specifi cati. Prestare attenzione per evitare il ribaltamento durante lo spostamento

67CHCKST#Guide

della combinazione carrello/apparecchio.

1. Evitare l'installazione in spazi confi nati come librerie.

2. Non posizionare vicino a fonti di fi amma nude, come candele accese.

3. Intervallo di temperatura di funzionamento da 5° a 45°C (41° a 113°F).

DISCLAIMER LEGALE

Music Tribe non si assume alcuna responsabilità per eventuali danni che possono essere subiti da chiunque si affi di in

tutto o in parte a qualsiasi descrizione, fotografi a o dichiarazione contenuta qui. Specifi che tecniche, aspetti

e altre informazioni sono soggette a modifi che senza preavviso. Tutti i

marchi sono di proprietà dei rispettivi titolari. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Anton Microphones e Coolaudio sono marchi o marchi registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Tutti i diritti riservati.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le informazioni aggiuntive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su community. musictribe.com/support.

NL Belangrijke

Using the arpeggiator

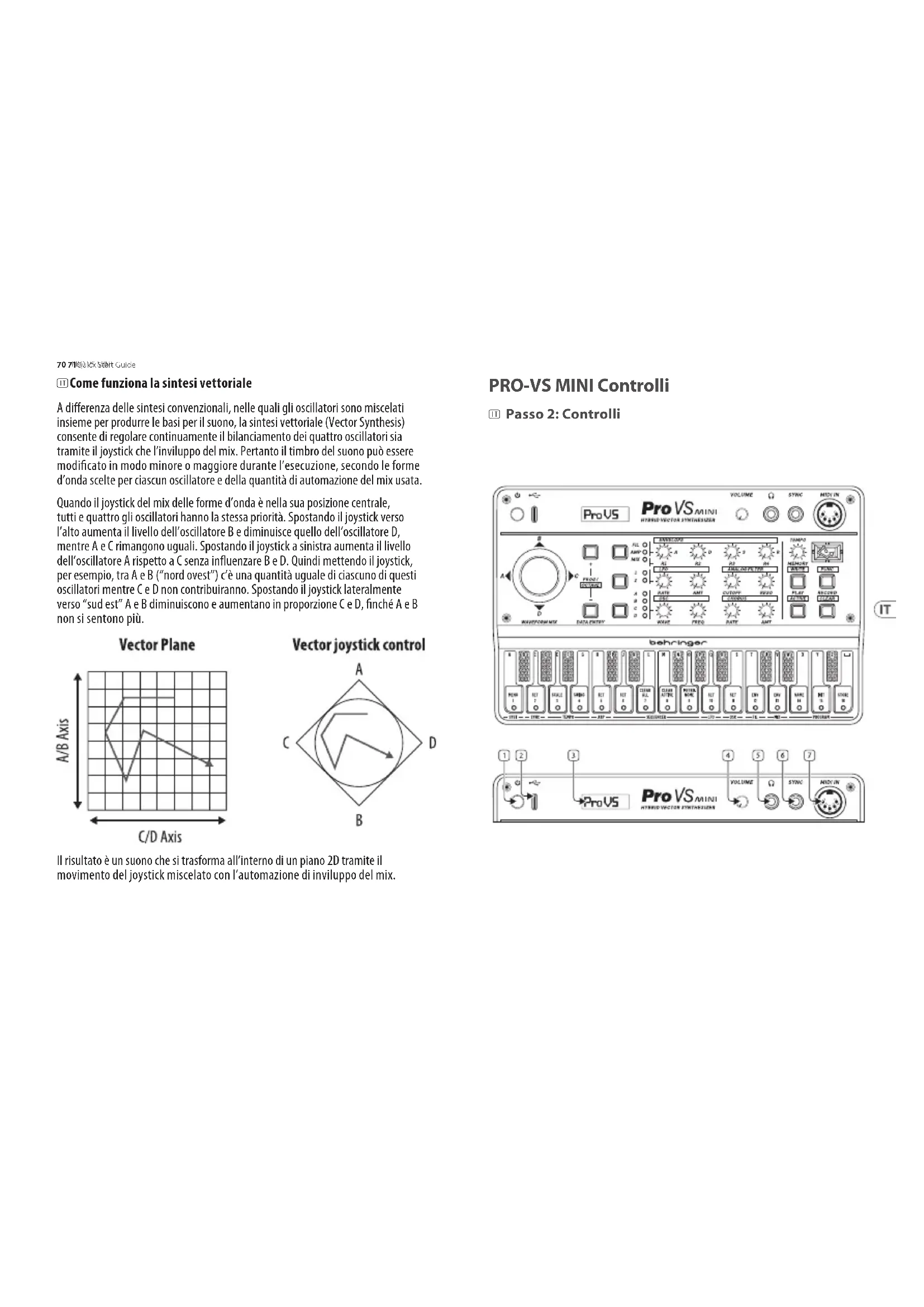

Come funziona la sintesi vettoriale

A differenza delle sintesi convenzionali, nelle quali gli oscillatori sono miscelati insieme per produrre le basi per il suono, la sintesi vettoriale (Vector Synthesis) consente di regolare continuamente il bilanciamento dei quattro oscillatori sia tramite il joystick che l'inviluppo del mix. Pertanto il timbro del suono può essere modificato in modo minore o maggiore durante l'esecuzione, secondo le forme d'onda scelte per ciascun oscillatore e della quantità di automazione del mix usata.

Quando il joystick del mix delle forme d'onda è nella sua posizione centrale, tutti e quattro gli oscillatori hanno la stessa priorità. Spostando il joystick verso l'alto aumenta il livello dell'oscillatore B e diminuisce quello dell'oscillatore D, mentre A e C rimangono uguali. Spostando il joystick a sinistra aumenta il livello dell'oscillatore A rispetto a C senza influenzare B e D. Quindi mettendo il joystick, per esempio, tra A e B ("nord ovest") c'è una quantità uguale di ciascuno di questi oscillatori mentre C e D non contribuiranno. Spostando il joystick lateralmente verso "sud est" A e B diminuiscono e aumentano in proporzione C e D, finché A e B non si sentono più.

Il risultato è un suono che si trasforma all'interno di un piano 2D tramite il movimento del joystick miscelato con l'automazione di inviluppo del mix.

IT Passo 2: Controlli

1. Accensione – Pulsante di accensione/spegnimento. Tenete premuto per 3 secondi per accendere e spegnere il PRO VS MINI.
2. USB-C—Serve per l'alimentazione e per il collegamento a un computer per il controllo MIDI via USB.
3. Display—OLED per vedere le informazioni.
4. VOLUME—Regola il livello dell'uscita cuffia. Prima di indossare la cuffia assicuratevi che il volume sia abbassato.
5. Cuffia—Collegate la cuffia a questa presa mini-jack stereo da 3.5 mm. Prima di indossare la cuffia assicuratevi che il volume sia abbassato.
6. SYNC— Questo ingresso consente l'uso di un clock esterno e di un segnale di avvio/arresto da jack bilanciato da 3.5 mm.
7. MIDIIN—Ingresso MIDI da un dispositivo MIDI esterno come un sequencer o DAW.

8. WAVEFORMMIX—Mixa i segnali delle 4 sorgenti sonore.

9. • PROG/OCTAVE – Aumenta il numero del programma o alza l'ottava del suono selezionato.
10. -PROG/OCTAVE— Diminuisce il numero del programma o abbassa l'ottava del suono selezionato.
11. Selettoredell'inviluppo—Permette di usare i controlli nelle sezioni FIL(filter), AMP (amplitude) o MIX.
12. R1/A— Controlla il tempo di attacco dell'involucro selezionato.
13. R2/D— Controlla il tempo di decadimento dell'invil uppo selezionato.
14. R3/S—Controlla il livello di sustain dell'inviluppo selezionato.
15. R4/R — Controlla il tempo di rilascio dell'inviluppo selezionato.
16. Selettoredell'LFO – Modifica LFO 1 o 2.
17. RATE—Imposta la velocità dell'LFO.
18. AMT – Controlla la profondità o la quantità della modulazione.
19. CUTOFF – Regola la frequenza di cutoff del filtro passa-basso 24 dB.

20. RESO—Regola la risonanza del filtro. Ciò enfatizza le frequenze intorno al punto di cutoff.

21. Selettore della forma d'onda

22. Seleziona quale delle 4 forme d'onda della voce (A, B, C o D) è attiva per il controllo della voce o la modifica.

23. WAVE— Sceglie quale forma d'onda è usata per la voce attualmente selezionata.

24. FREQ—Cambia la tonalità o la frequenza della forma d'onda.

25. RATE— Regola la velocità del chorus.

26. AMT—Regola la profondità del chorus.

27. TEMPO—Imposta in BPM la velocità dell'ARP o del sequencer.

28. MEMORY/WRITE – Richiama una nuova memoria di sequenza o, con FUNC, scrive una sequenza nella memoria interna.

29. FUNC – Serve per attivare il modo SHIFT o per le funzioni secondarie.

30. PLAY/ACTIVE – Riproduce l'arpeggiatore o il pattern del sequencer selezionato. Premendo FUNC diventa ACTIVE, ciò consente di rimuovere dalla sequenza gli step selezionati.

31. RECORD/CLEAR – Premete per accedere alla registrazione o

premete FUNC per cancellare le note o un pattern completo.

1. MENU – La pressione ripetuta dei tasti fornisce i seguenti menu:

a. Seq/Arp – Passa dal normale funzionamento della tastiera e del sequencer all'arpeggiatore.

b. Filt Env Trig – Selezionare Un trigger singolo o multiplo. Single attiva l'inviluppo con la prima nota suonata e non si riattiva fino a quando tutte le note non vengono rilasciate; Multi si riaccecerà con ogni nuova nota suonata.

c. MIDI Tx – Seleziona il canale di uscita MIDI 1 – 16 o spento.

d. MIDI Rx – Seleziona il canale di ingresso MIDI 1 – 16 o spento.

e. Velocità MIDI — Velocità di commutazione On o OFF.

f. MIDI CC – Seleziona se i messaggi del controller continuo MIDI vengono ricevuti o disattivati.

g. Prog Bulk SysEx Send — Emette il contenuto della memoria del programma come SysEx utilizzando la presa USB.

h. Prog Sing SysEx Send – Emette il programma corrente come SysEx utilizzando la presa USB.

i. Patt Bulk SysEx Send – Emette il contenuto della memoria del sequencer come SysEx utilizzando la presa USB.

j. Patt Sing SysEx Send – Emette la sequenza corrente come SysEx utilizzando la presa USB.

k. SysEx Receive Listening - Consente al PRO VS MINI di ricevere SysEx da una fonte esterna utilizzando la presa USB.

1. Ripristino delle impostazioni di fabbrica – Ripristina tutti i programmi e le sequenze predefiniti di fabbrica. Visualizza anche la versione del firmware. Premere il pulsante + (9) o il pulsante – (10) per avviare il ripristino.

2. SYNC – La pressione ripetuta del tasto fa accedere ai seguenti menu:

a. Sync Source – Seleziona fra Internal, MIDI, USB o Trigger

b. Sync Type – Seleziona fra 1ppq, 2ppq, 4ppq, 24ppq, 48ppq.

1. SCALE— Seleziona fra 1/8 , 1/8 T, 1/16 , 1/16 T, 1/32 (totale).

2. SWING—Seleziona fra 50 (nessuno swing), 55, 60, 65, 70, 75 (totale).

3. ARPSET—Seleziona Up, Down, e Up e Down.

4. SEQUENCER SET – Alterna fra step fisso (lunghezza della nota definite dallo step) e record (note registrate).

5. CLEARALL – Cancella tutte le memorie del sequencer.

6. CLEARACTIVE — Cancella l'azione di Active Steps (pulsante 29) e rende attivi tutti gli step.

7. METRONOME – Attiva o disattiva il metronomo.

8. LFOSET — Seleziona la forma d'onda per l'LFO tra triangolare, quadra, dente di sega, rampa o S&H.

9. OSC SET – Seleziona la regolazione grossolana o fine per gli oscillatori usando il controllo 23.

10. FILENV – Regola la quantità di modulazione dell'inviluppo del filtro da 0 a 99.

11. MIXENV – La pressione ripetuta del tasto fa accedere ai seguenti menu:

a. Mix Env Loop – Seleziona fra off, 0->3, 1->3, 2->3, 0<->3, 1<->3, 2<->3 (se è selezionato off, non è disponibile nessun'altra opzione di menù).
b. Mix Env Repeat – Seleziona fra 1 – 7 e continuo.
c. Mix Env Points: 0-4 – Usate il controllo mix della forma d'onda 8 per impostare in ogni punto il bilanciamento tra A, B, C e D. Spostate da un punto all'altro tramite i pulsanti 9 e 10.

1. NAME — Consente di impostare il nome della patch tramite la tastiera.

2. PROGRAMINIT – Inizializza il programma selezionato.

3. STORE – Memorizza l'attuale programma.

Uso del sequencer

• Premete il pulsante FUNC (28) quindi MENU (31) e selezionate SEQ.

• Tramite il tasto 36 selezionate step fissi o RECORD.

• Tramite il tasto 39 attivate e disattivate il metronomo, secondo le vostre esigenze.

• Per uscire dal modo Function premete di nuovo il pulsante FUNC.
• Tramite il pulsante 29 mettete il sequencer in PLAY.
• Selezionate la sequenza che desiderate scrivere tramite il pulsante 27 e la tastiera (le note bianche selezionano i pattern 1 – 16).
• Usate i pulsanti FUNC e CLEAR per rimuovere le note dalla sequenza. Premendo ripetutamente CLEAR cancellerete tutte le note.
• Le note possono quindi essere registrate tramite la tastiera a tempo con il metronomo (se usato).
• Tramite i pulsanti 9 e 10 il programma può essere modificato in qualsiasi momento durante la registrazione.
• Quando siete soddisfatti della sequenza, premete FUNC e WRITE. Selezionate il numero di pattern su cui desiderate scrivere usando la tastiera, se non state scrivendo sullo stesso pattern.

Premendo nuovamente WRITE la sequenza è memorizzata, compreso il programma utilizzato.

- Premete PLAY per far uscire il sequencer dal modo registrazione. Prima della riproduzione consigliamo di usare FUNC e il tasto 39 per spegnere il metronomo.

Uso dell'arpeggiatore

• Premete il pulsante FUNC (28) quindi il tasto MENU (31) e scegliete Arp.
• Premete Arp Set (tasto 35) e usare i pulsanti 9 e 10 per selezionare Up, Down o Up and Down.
• Per tornare all'uso normale, premete il pulsante FUNC.
• Premete PLAY (29).
• Tenete premuti i tasti che desiderate usare per il vostro arpeggio.

78 79 Quick Shift Guide

PRO-VS MINI Iniziare

IT Passo 3: Iniziare

PANORAMICA

Questa guida introduttiva ti aiuterà a configurare il tuo PRO VS MINI e a introdurne brevemente le capacità.

CONNESSIONE

Per collegare il PRO VS MINI al sistema, consultare la guida alla connessione più indietro in questo documento.

CONFIGURAZIONE SOFTWARE

II PRO VS MINI è un dispositivo MIDI compatibile con la classe USB e pertanto non è richiesta alcuna installazione del driver. II PRO VS MINI non richiede alcun driver aggiuntivo per funzionare con Windows e MacOS.

CONFIGURAZIONE HARDWARE

Effettuare tutte le connessioni nel sistema. Mantenere PRO VS MINI interno disattivato quando si effettuano connessioni.

Assicurarsi che il sistema audio sia spento.

Accendere il PRO VS MINI prima di accendere eventuali amplificatori di potenza e spegnerlo per ultimo. Ciò aiuterà a prevenire qualsiasi accende o spegnimento di "pop o toni" negli altoparlanti.

TEMPO DI RISCALDAMENTO

Si consiglia di lasciare 15 minuti o più di tempo per il PRO VS MINI per riscaldarsi prima della registrazione o delle esibizioni dal vivo. (Più a lungo se è stato portato dal freddo). Ciò consentirà ai circuiti analogici di precisione di raggiungere la normale temperatura operativa e le prestazioni sintonizzate.

Si prega di controllare behringer.com sito web per eventuali aggiornamenti all'app Behringer SYNTHTRIBE. L'app cerca l'ultimo file firmware che può quindi essere scaricato e utilizzato per aggiornare il PRO VS MINI.
