Produkttyp	Monophoner Audio-zu-MIDI- und CV/Gate-Konverter
Marke	Behringer
Modell	Perfect Pitch PP1
Kategorie	Eurorack-Modul
Abmessungen (B x H x T)	6 HP (30.5 mm) x 3U (128.5 mm) x 30 mm
Gewicht	Etwa 150 g
Stromversorgung	Eurorack-Bus (+12V, -12V, 5V) über 16-poliges Flachbandkabel
Stromverbrauch	+12V: 50 mA, -12V: 20 mA (geschätzt)
Audioeingänge	1 Combo-Eingang XLR/Klinke 6,35 mm (symmetrisch, mit Hi-Z-Schalter)
Audioausgänge	Line Out (Klinke 6,35 mm) und Dry Thru (Klinke 6,35 mm)
Steuerausgänge	CV Out (1 V/Oktave), Gate Out (+5 V), MIDI Out DIN 5-polig, USB MIDI (Typ B)
Hauptfunktionen	Audio-zu-MIDI/CV-Wandlung, monophones Pitch-Tracking, Bend-Modi (Aus/1/2 Halbtöne), Low Cut 75 Hz, Gain-Regelung mit LED-Anzeige, Gate-Regelung
Pflege und Reinigung	Mit einem trockenen Tuch reinigen. Keine Flüssigkeiten oder Lösungsmittel verwenden.
Sicherheit	Nicht Wasser aussetzen. Lüftungsöffnungen nicht blockieren. Von Wärmequellen fernhalten.
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Reparaturen an Music Tribe oder einen autorisierten Händler.
Allgemeine Informationen	Eingeschränkte Garantie: siehe community.musictribe.com/pages/support#warranty

Häufig gestellte Fragen - Perfect Pitch BEHRINGER

Wie stelle ich die Eingangsverstärkung des Perfect Pitch ein?

Verwenden Sie den GAIN-Regler (6) in Verbindung mit der LEVEL-Anzeige (7). Stellen Sie die Verstärkung so ein, dass die grüne LED leuchtet, ohne dass die obere rote LED aufleuchtet (Sättigung). Eine zu geringe Verstärkung reduziert die Tracking-Genauigkeit, eine zu hohe Verstärkung sättigt das Signal.

Wozu dient der BEND-Schalter?

Er hat 3 Positionen: Aus (das Tracking erfolgt zum nächstgelegenen Halbton), 1 (erlaubt ein Pitchbend von max. 1 Halbton, mit Senden von MIDI-Pitchbend- und Note-On/Off-Nachrichten) und 2 (identisch, erlaubt aber bis zu 2 Halbtöne Pitchbend). Im Modus 1 oder 2 wird die LEVEL-Anzeige zu einem Stimmgerät: Alle LEDs aus = Note stimmt.

Wie schließe ich die Stromversorgung des Eurorack-Moduls an?

Schalten Sie das Gehäuse aus. Stecken Sie das 16-polige Kabel auf das Stromversorgungsband des Racks (Markierung -12V entspricht dem roten Streifen). Stecken Sie den 10-poligen Stecker auf die Rückseite des Moduls (die Lasche sorgt für die richtige Ausrichtung). Montieren Sie dann das Modul und schalten Sie die Stromversorgung ein.

Kann der Perfect Pitch Akkorde verarbeiten?

Nein, es ist ein monophones Gerät. Für eine korrekte Verfolgung spielen Sie die Noten einzeln, klar und präzise. Akkorde werden nicht korrekt analysiert.

Wie verwende ich die Gate-Funktion?

Der GATE-Regler (8) stellt den Triggerschwellenwert ein. Stellen Sie ihn so ein, dass Nebengeräusche (Saitengeräusche, Mikrofonrauschen) kein unerwünschtes Gate-Signal erzeugen. Der GATE-Ausgang liefert +5V, wenn eine Note erkannt wird.

Was tun, wenn das Tracking ungenau ist?

Überprüfen Sie die Gain-Einstellung: Sie sollte optimal sein (weder zu niedrig noch zu hoch). Verwenden Sie ggf. einen Kompressor vor dem Eingang für einen gleichmäßigeren Pegel. Stellen Sie sicher, dass das Eingangssignal sauber und das Instrument gestimmt ist. Verwenden Sie den BEND-Modus Aus für eine Halbton-Verfolgung.

Wie schließe ich ein Instrument mit hochohmigem Ausgang (Gitarre, Bass) an?

Stellen Sie den HI-Z-Schalter (3) auf ON. Dadurch wird der Eingang für hochohmige Signale angepasst. Verwenden Sie unbedingt ein unsymmetrisches 6,35 mm Klinkenkabel.

Was bedeutet die leuchtende rote LED auf der Pegelanzeige?

Die obere rote LED leuchtet, wenn die Eingangsverstärkung zu hoch ist und das Signal übersteuert. Reduzieren Sie in diesem Fall die Verstärkung, um Verzerrungen zu vermeiden. Im BEND-Modus 1 oder 2, wenn alle LEDs aus sind, ist die Note gestimmt.

Kann ich Effekte vor dem Perfect Pitch verwenden?

Es wird empfohlen, Effekte nach dem Perfect Pitch zu platzen, indem Sie den DRY THRU-Ausgang verwenden. Dieser Ausgang liefert das unbearbeitete Eingangssignal, ideal zum Senden an ein Effektmodul. Vorher platzierte Effekte können das Pitch-Tracking beeinträchtigen.

Welche Kabel sind im Lieferumfang des Perfect Pitch enthalten?

Das Modul wird mit einem 16/10-poligen Stromkabel für den Eurorack-Bus geliefert. Die Montageschrauben sind ebenfalls enthalten. Es werden keine Audio- oder MIDI-Kabel mitgeliefert.

BEDIENUNGSANLEITUNG Perfect Pitch BEHRINGER

DE Wichtige Sicherheitshinweise

1.itte lessen Sie alle Anweisungen sorgfaltig durch und befolgen Sie diese.
2. Halten Sie das Gerät von Wasser fern, außer für Produkte, die für den AuBeneinsatz vorgesehen sind.
3. Reinigen Sie es nur mit einem trockenen Tuch.
4. Blockieren Sie keine Belüftungsöffnungen. Installieren Sie gemäß den Anweisungen des Herstellers.
5. Installieren Sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verständern), die Wärme erzeugen.
6. Verwenden Sie nur Zubehörteile, die vom Hersteller angegeben sind.

1. Verwenden Sie nur spezifizierte
   Wagen, Ständer, Stative, Halterungen oder
   Tische. Achten Sie darauf, beim Bewegen
   der Wagener Geräte-Kombination ein

Umkippen zu vermeiden.

1. Vermeiden Sie die Installation in beengten Räumen wie Bucherregalen.
2. Nicht in der Nähe von offenen Flammenquellen platzieren, wie brennende Kerzen.
3. Betriebstem-peraturbereich von 5^ bis 45^ (41^ bis 113^)

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganzt oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen konnen ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter community. musictribe.com/pages/support#warranty.

Das PERFECT PITCH PP1 ist ein 10 TE Eurorack-Modul, das 70mA auf der +12 V-Schiene und 50mA auf der -12V -Schiene verbraucht.itte beachten Sie die folgende Eurorack-Installansanleitung fur die korrekte Installation in Ihrem Rack.

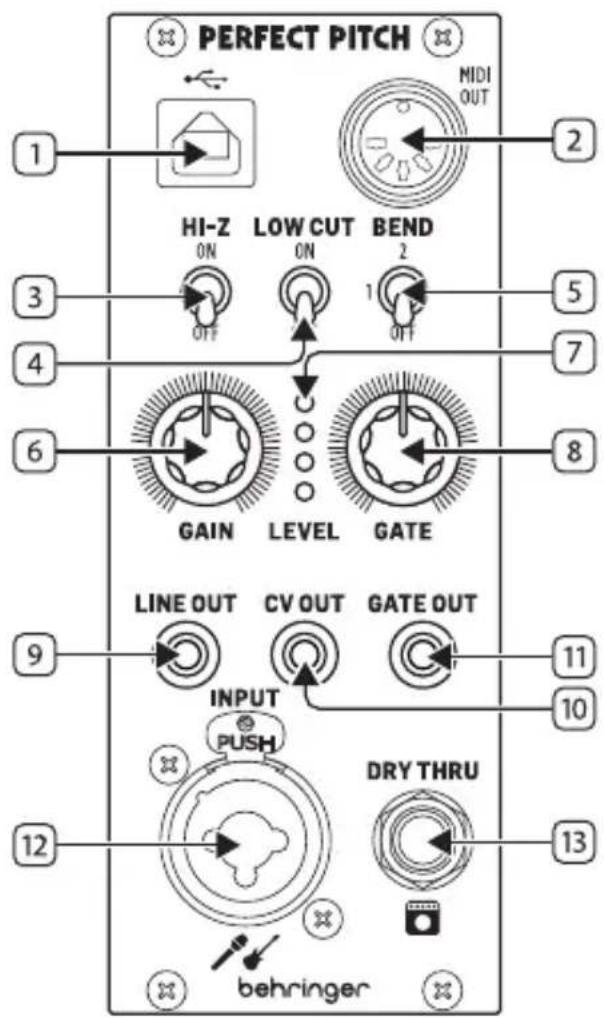

DE Bedienelemente

1. USB SOCKET - Die USB-Buchse kann sowohl zur Ausgabe von USB-MIDI, das vom Audioeingang abgeleitet wird, als auch für Firmware-Updates verwendet werden. Es akzeptiert auch MIDI-Eingaben und konvertiert in CV / Gate-Ausgang.
2. MIDI OUT SOCKET - gibt die vom Audioeingang abgeleiteten MIDI-Meldungen aus.
3. HI-Z SWITCH - Verwenden Sie diesen Schalter in der Position ON, wenn Sie einen hochohmigen Eingang, z. B. Gitarre oder Bass, nutzen.
4. LOW CUT SWITCH - Mit diesen Schalter können Sie Frenzen des Eingangssignals unter 75Hz mit einer Flankensteilheit von 18 dB absenken.

5. BEND SWITCH - Die drei Positionen des Bend-Schalters bestimmen, wie das PERFECT PITCH PP1 das Engangssignal verfolgt:

6. Off - Die CV- und MIDI-Ausgänge werden immer auf den{nachsten Halbton quantisiert.

7. 1 - Der CV-Ausgang erlaubt einen Pitch Bend von bis zu einem Halbton und die MIDI-Ausgänge senden MIDI Pitch Bend-sowie Note On/Off-Meldungen. Wenn die Note um mehr als einen Halbton verschoben wird, werden eine neue MIDI Note On-Meldung auf Basis der neuen Note und ein neues Gate-Signal an der GATE-Buchse gesendet.
8. 2 - wie bei Modus 1, jeder mit einem Bend-Bereich von zwei Halbstönen.

PERFECT PITCH PP1 Bedienelemente

1. GAIN - Verwenden Sie diesen Regler, um die Eingangsverständung in Verbindung mit der Pegelanzeige (7) für optimales Tracking einzustellen.
2. LEVEL METER - Nutzen Sie diese Pegelanzeige zusammen mit dem Gain-Regler (6), um den optimalen Pegel des Eingangssignals einzustellen. Bei Verwendung der BEND-Modi 1 oder 2 fungiert die Pegelanzeige als Stimmgerät: Wenn alle LEDs nicht leuchten, ist das Eingangssignal korrekt gestimmt. Die rote LED am oberen Ende der Anzeige leuchtet weiterhin, wenn das Signal durch einen zu hohen Verständigungspiegel verzerrt ist.
3. GATE CONTROL - Verwenden Sie diese Steuerung, um einen geeigneten Gate-Ausgang aus dem Eingangssignal zu erhalten.
4. LINE OUT - gibt ein vom Audioeingang bezogenes Line-Pegel-Signal aus, das bei Bedarf weiterverarbeitet werden kann.
5. CVOUT - gibt eine vom Audioeingang abgeleitete 1 V/Oktave-Steuerspannung aus, die zur Steuerung geeigneter 1 V/Oktave-Module wie z. B. VCOs verwendet werden kann.
6. GATE OUT - gibt ein V-Trigger Gate-Signal mit +5V aus, das sich zum Triggern von Eurorack-Modulen wie Hulkmurvengeneratoren eignet. Optimieren Sie die Ausgabe mit dem GATE-Regler (8).

7. AUDIO INPUT - Kombinierte XLR- und 6,3 mm-Buchse, die niederohmige Mikrofonsignale oder hochohmige Instrumentensignale akzeptiert, wenn der HI-Z-Schalter (3) aktiviert ist.

8. DRY THRU - gibt ein unverarbeitetes Audiosignal mit dem gleichen Pegel und der gleichen Impedanz wie das Eingangssignal aus.

Hinweise und Tipps

• Das PERFECT PITCH PP1 ist ein monofoner Tracker. Wenn Sie Akkorde spielten, werden Sie Ungleichmäßige Ergebnisse erhalten.
• Spieler Sie sauber und prazise.
• Wenn Sie Ihr Instrument komprimieren, erhalten Sie einen gleichmäßigeren Pegel.
• Stellen Sie den GAIN-Regler sorgfältig ein: Zu weniger Gain konne das Tracking beeintrachtigen, zu viel Gain konne ihr Signal verzerren. Die Pegelanzeige bei ausgeschaltetem BEND kann hierbei halten.
• Wenn Sie Effekte für Ihr Instrument verwenden möchten, fügen Sie diese nach dem Tracking über den DRY THRU-Ausgang hinzu.
• Achten Sie bei der Einstellung des GATE-Reglers daraufuf, dass unerwünschte Artefakte wie Fingerbewegungen oder Mikrofongerausche nicht zu unerwünschten Gates führen.

Netzanschluss

Das Modul wird mit dem erforderlichen Stromkabel für den Anschluss an ein Standard-Eurorack-Stromversorgungssystem gefelfert. Befolgen Sie diese Schritte, um das Modul mit Strom zu versorgen. Es ist einfacher, diese Verbindungen herzustellen, bevor das Modul in ein Rackgehäuse eingebaut wurde.

1. Schalten Sie das Netzteil oder das Rackgehäuse aus undziehen Sie das Netzkabel ab.
2. Stecken Sie den 16-poligen Stecker am Netzkabel in die Buchse am Netzteil oder im Rack-Gehäuse. Der Anschluss verfügt über eine Lasche, die an der Lücke in der Buchse ausgerichtet ist, sodass sie nicht falsch eingesetzt werden kann. Wenn das Netzteil keine Schlüsselbuchse hat, achten Sie darauf, Pin 1 (-12 V) mit dem roten Streifen am Kabel auszurichten.
3. Stecken Sie den 10-poligen Stecker in die Buchse auf der Rückseite des Moduls. Der Anschluss verfügt über eine Lasche, die zur korrekten Ausrichtung an der Buchse ausgerichtet wird.
4. Nachdem bereits Enden des Netzkabels fest angeschlossen wurden, können Sie das Modul in einem Gehäuse montieren und die Stromversorgung einschalten.

Installation

Die erforderlichen Schrauben sind im Lieferumfang des Moduls für die Montage in einem Eurorack-Gehäuse enthalten. Schließen Sie das Netzkabel vor der Montage an.

Abhängig vom Rack-Gehäuse kann es eine Reihe von festen Lächern geben, die entlang der Länge des Gehäuses 2 PS voinander entfernt sind, oder eine Schiene, mit der einzeln Gewindeplatten entlang der Länge des Gehäuses gleiten konnen. Die frei beweglichen Gewindeplatten erfolglichen eine prazise Positionierung des Moduls. Jede Platte sollt jedoch in der ungefahren Beziehung zu den Befestigungslöchem in Ihr Modul positioniert werden, bevor Sie die Schrauben anbringen.

Halten Sie das Modul so gegen die Eurorack-Schienen, dass jeges der Befestigungslöcher mit einer Gewindeschiene oder einer Gewindeplatte ausgerichtet ist. Bringen Sie die Schrauben teilweise an, um zu beginnen. Dadurch konnen Sie die Position gingefugig anpassen, während Sie alle austrichten. Ziehen Sie die Schrauben fest, nach dem die endgültige Position festgelegt wurde.
