| Produkttyp | Eurorack-Synthesizer-Modul |
| Modell | CP35 Attenuators |
| Marke | Behringer |
| Bauform | 3U, 4 HP, Tiefe ca. 30 mm |
| Gewicht | ca. 100 g |
| Stromversorgung | ±12 V über Eurorack-Busboard (16- auf 10-poliges Kabel) |
| Stromaufnahme | ca. 20 mA (+12 V) / 10 mA (-12 V) |
| Eingänge | 4 x 3,5 mm Klinke (Monoeingang, normierbar) |
| Ausgänge | 4 x 3,5 mm Klinke (gedämpft), 6 x 3,5 mm Klinke (Spannungsausgänge: 2x -6 V, 2x +6 V, 2x Masse) |
| Dämpferbereiche | -∞ bis 0 dB (passiv, pro Kanal) |
| Mult | 4-fach Mehrfachbuchse (passiv, 1 Eingang auf 3 Ausgänge) |
| Besondere Merkmale | Referenzspannungen ±6 V, normierbare Eingangskette |
| Lieferumfang | Modul, Stromkabel (16- auf 10-polig), Montageschrauben |
| Einbau | Schrauben in Eurorack-Schienen, Netzteil vorher ausschalten |
| Reinigung | Trockenes Tuch, keine Flüssigkeiten oder Reinigungsmittel |
| Sicherheitshinweise | Nur in Eurorack-Gehäusen mit ausreichender Stromversorgung verwenden; Polarität beachten (roter Streifen bei Pin 1) |
| Reparatur und Ersatzteile | Nur durch autorisiertes Servicepersonal; Ersatzteile über Music Tribe |
| Garantie | Siehe musictribe.com/warranty |
| Hersteller | Music Tribe Global Brands Ltd. |
Häufig gestellte Fragen - CP35 Attenuators BEHRINGER
Benutzerfragen zu CP35 Attenuators BEHRINGER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Synthesizer kostenlos im PDF-Format! Finden Sie Ihr Handbuch CP35 Attenuators - BEHRINGER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CP35 Attenuators von der Marke BEHRINGER.
BEDIENUNGSANLEITUNG CP35 Attenuators BEHRINGER

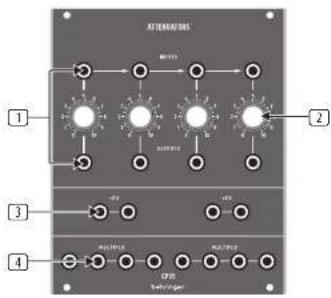

IN and OUT JACKS – Ein einzelner Eingang, der an das erste Dämpfungsglied angeschlossen ist, wird an alle 4 Ausgänge weitergeleitet. Zusätzliche Eingaben unterbrechen die Kette der vorherigen Eingabe.
Beispielsweise speist Eingang 1 zunächst alle 4 Ausgänge. Wenn Sie Eingang 2 ein Signal hinzufügen, speist Eingang 1 nur Ausgang 1 und Eingang 2 die Ausgänge 2, 3 und 4.
DÄMPFERKNÖPFE – Stellen Sie den Pegel des Eingangssignals passiv von -∞ auf Eins (0 dB) ein.
6 SPANNUNGSAUSGÄNGE – Diese Ausgänge geben eine Referenzspannung von -6 Volt an einem Ausgangspaar und +6 Volt an dem anderen Paar an.
4 MEHRFACH – Schließen Sie ein Eingangssignal an einen der 4-Buchsen-Abschnitte an und senden Sie dann bis zu 3 Kapien desselben Signals an andere Geräte.
Netzanschluss

Das Modul wird mit dem erforderlichen Stromkabel für den Anschluss an ein Standard-Eurorack-Stromversorgungssystem geliefert. Befolgen Sie diese Schritte, um das Modul mit Strom zu versorgen. Es ist einfacher, diese Verbindungen herzustellen, bevor das Modul in ein Radgehäuse eingebaut wurde.
- Schalten Sie das Netzteil oder das Rackgehäuse aus und ziehen Sie das Netzkabel ab.
- Stecken Sie den 16-poligen Stecker am Netzkabel in die Buchse am Netzteil oder im Rack Gehäuse. Der Anschluss verfügt über eine Lasche, die an der Lücke in der Buchse ausgerichtet ist, sodass sie nicht falsch eingeführt werden kann. Wenn das Netzteil keine Schlüsselbuchse hat, achten Sie darauf, Pin 1 (-12 V) mit dem roten Streifen am Kabel auszurichten.
- Stecken Sie den 10-poligen Stecker in die Buchse auf der Rückseite des Moduls. Der Anschluss verfügt über eine Lasche, die zur korrekten Ausrichtung an der Buchse ausgerichtet wird.
- Nachdem beide Enden des Netzkabels fest angeschlossen wurden, können Sie das Modul in einem Gehäuse montieren und die Stromversorgung einschalten.
Installation
Die erforderlichen Schrauben sind im Lieferumfang des Moduls für die Montage in einem Eurorack Gehäuse enthalten. Schließen Sie das Netzkabel vor der Montage an.
Abhängig vom Rack Gehäuse kann es eine Reihe von festen Lüchern geben, die entlang der Länge des Gehäuses 2 PS voneinander entfernt sind, oder eine Schiene, mit der einzelne Gewindeplatten entlang der Länge des Gehäuses gleiten können. Die frei beweglichen Gewindeplatten ermöglichen eine präzise Positionierung des Moduls. Jede Platte sollte jedoch in der ungefahrens Beziehung zu den Befestigungslöchern in Ihrem Modul positioniert werden, bevor Sie die Schrauben anbringen.
Halten Sie das Modul so gegen die Eurorack-Schienen, dass jedes der Befestigungslöcher mit einer Gewindeschiene oder einer Gewindeplatte ausgerichtet ist. Bringen Sie die Schrauben teilweise an, um zu beginnen. Dadurch können Sie die Position geringfügig anpassen, während Sie alle ausrichten. Ziehen Sie die Schrauben fest, nachdem die endgültige Position festgelegt wurde.
PT Controles

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle Rechte vorbehalten.
Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter musictribe.com/warranty.
