Producttype	Audio-naar-MIDI en mono CV/Gate-omzetter
Merk	Behringer
Model	Perfect Pitch PP1
Categorie	Eurorack-module
Afmetingen (B x H x D)	6 HP (30.5 mm) x 3U (128.5 mm) x 30 mm
Gewicht	Ongeveer 150 g
Voeding	Eurorack-bus (+12V, -12V, 5V) via 16-pins kabel
Stroomverbruik	+12V: 50 mA, -12V: 20 mA (geschat)
Audio-ingangen	1 combo-ingang XLR/Jack 6,35 mm (symmetrisch, met Hi-Z-schakelaar)
Audio-uitgangen	Line Out (Jack 6,35 mm) en Dry Thru (Jack 6,35 mm)
Stuursignaal-uitgangen	CV Out (1 V/octaaf), Gate Out (+5 V), MIDI Out DIN 5-pins, USB MIDI (type B)
Belangrijkste functies	Audio-naar-MIDI/CV-conversie, monofone pitch-tracking, Bend-modi (Uit/1/2 halve tonen), Low Cut 75 Hz, gainregeling met LED-indicator, Gate-regeling
Onderhoud en reiniging	Reinig met een droge doek. Gebruik geen vloeistoffen of oplosmiddelen.
Veiligheid	Niet blootstellen aan water. Ventilatieopeningen niet afdekken. Verwijderd van warmtebronnen installeren.
Onderdelen en repareerbaarheid	Neem contact op met Music Tribe of een erkende dealer voor reparaties.
Algemene informatie	Beperkte garantie: zie community.musictribe.com/pages/support#warranty

Veelgestelde vragen - Perfect Pitch BEHRINGER

Hoe stel ik de ingangsversterking van de Perfect Pitch in?

Gebruik de GAIN-potentiometer (6) in combinatie met de LEVEL-indicator (7). Stel de versterking zo in dat de groene LED brandt zonder dat de bovenste rode LED oplicht (verzadiging). Een te lage versterking vermindert de nauwkeurigheid van de tracking, een te hoge versterking verzadigt het signaal.

Waar dient de BEND-schakelaar voor?

Heeft 3 standen: Uit (tracking naar de dichtstbijzijnde halve toon), 1 (staat pitchbend van max 1 halve toon toe, met verzending van MIDI pitchbend- en note on/off-berichten), en 2 (zelfde maar staat tot 2 halve tonen pitchbend toe). In modus 1 of 2 wordt de LEVEL-indicator een stemapparaat: alle LEDs uit = zuivere noot.

Hoe sluit ik de voeding van de Eurorack-module aan?

Zet de behuizing uit. Sluit de 16-pins kabel aan op de voedingsbus van het rack (-12V markering komt overeen met de rode streep). Sluit de 10-pins connector aan op de achterkant van de module (de lip zorgt voor de juiste richting). Monteer vervolgens de module en zet de voeding aan.

Kan de Perfect Pitch akkoorden verwerken?

Nee, het is een monofoon apparaat. Speel noten één voor één, helder en nauwkeurig voor een correcte tracking. Akkoorden worden niet correct geanalyseerd.

Hoe gebruik ik de Gate-functie?

De GATE-potentiometer (8) stelt de drempel in. Stel deze bij om te voorkomen dat ruis (wrijven over snaren, microfoonruis) een ongewenst Gate-signaal genereert. De GATE-uitgang geeft +5V wanneer een noot wordt gedetecteerd.

Wat te doen als de tracking onnauwkeurig is?

Controleer de gain-instelling: deze moet optimaal zijn (niet te laag, niet te hoog). Gebruik indien nodig een compressor vóór de ingang voor een constanter niveau. Zorg dat het ingangssignaal schoon is en het instrument gestemd is. Gebruik de BEND-stand Uit voor tracking op halve tonen.

Hoe sluit ik een instrument met een hoge impedantie-uitgang (gitaar, bas) aan?

Zet de HI-Z-schakelaar (3) in de ON-stand. Dit past de ingang aan voor signalen met hoge impedantie. Gebruik een asymmetrische Jack 6,35 mm kabel.

Wat betekent de rode LED op de niveau-indicator?

De bovenste rode LED brandt wanneer de ingangsversterking te hoog is en het signaal verzadigt. Verlaag in dat geval de versterking om vervorming te voorkomen. In BEND-stand 1 of 2: als alle LEDs uit zijn, is de noot zuiver.

Kan ik effecten vóór de Perfect Pitch gebruiken?

Het wordt aanbevolen effecten na de Perfect Pitch te plaatsen, met behulp van de DRY THRU-uitgang. Deze uitgang geeft het onbewerkte ingangssignaal, ideaal om naar een effectmodule te sturen. Effecten ervoor kunnen de pitch-tracking verstoren.

Welke kabels worden meegeleverd met de Perfect Pitch?

De module wordt geleverd met een voedingskabel van 16/10 pins voor de Eurorack-bus. Montageschroeven zijn ook inbegrepen. Er worden geen audio- of MIDI-kabels meegeleverd.

GEBRUIKSAANWIJZING Perfect Pitch BEHRINGER

NL Belangrijke veiligheidsvoorschriften

1. Lees alsbeblieft alle instructies en volg unde op.
2. Houd het apparaat uit de buurt van water, behalve voor producten die bedoeld zijn voor buitengebruik.
3. Reinig alleen met een droge doeck.
4. Blokker geen ventilatieopengen. Installeer volgens de instructies van de fabrikant.
5. Installern nicht in de buurt van warmtebronnen zoals radiatoren, warmte registers, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
6. Gebruik alleen accessoires die door de fabrikant zich gespecifieerd.

1. Gebruik alleen gespecificeerde karren,standaards,statieven,beugels of tafels.Wees voorzichtig om kantelen te voorkomen bij het verplaatsen van de kar/

apparaatcombinatie.

1. Vermijd installment in afgesloten ruimtes zoals boekenkasten.

2. Plaats Niet in de buurt van naakte vlambronnen, zoals brandende kaarsen.

3. Bedrijfstem-peratuurbereik van 5^ tot 45^ (41^ tot 113^)

NL

SE

WETTELUKE ONTKENNING

Music Tribe aanvaardt geen aansprakelijkheid voor enig verlies dat kan worden geleden door een persoon die geheel of gedeeltekijvertrouwt op enige beschrijving, Foto of verklaring hierin. Technische specificaties, verschijningen en andere informatie konnen zonder Voorafgaande kennisgeving worden gewijzigd. Alle handelsmerken zijn eigendom van hun respectievelijke eigenaren. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones en Coolaudio zijn handelsmerken of gedeponeerde handelsmerken van Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Alle rechten voorbehonden.

BEPERKTE GARANTIE

Voor de toepasselijk garantievoorwaarden en aanvullende informatie met betrekking tot de beperkte garantie van Music Tribe, zie de volledige details online op community. musictribe.com/pages/support#warranty.

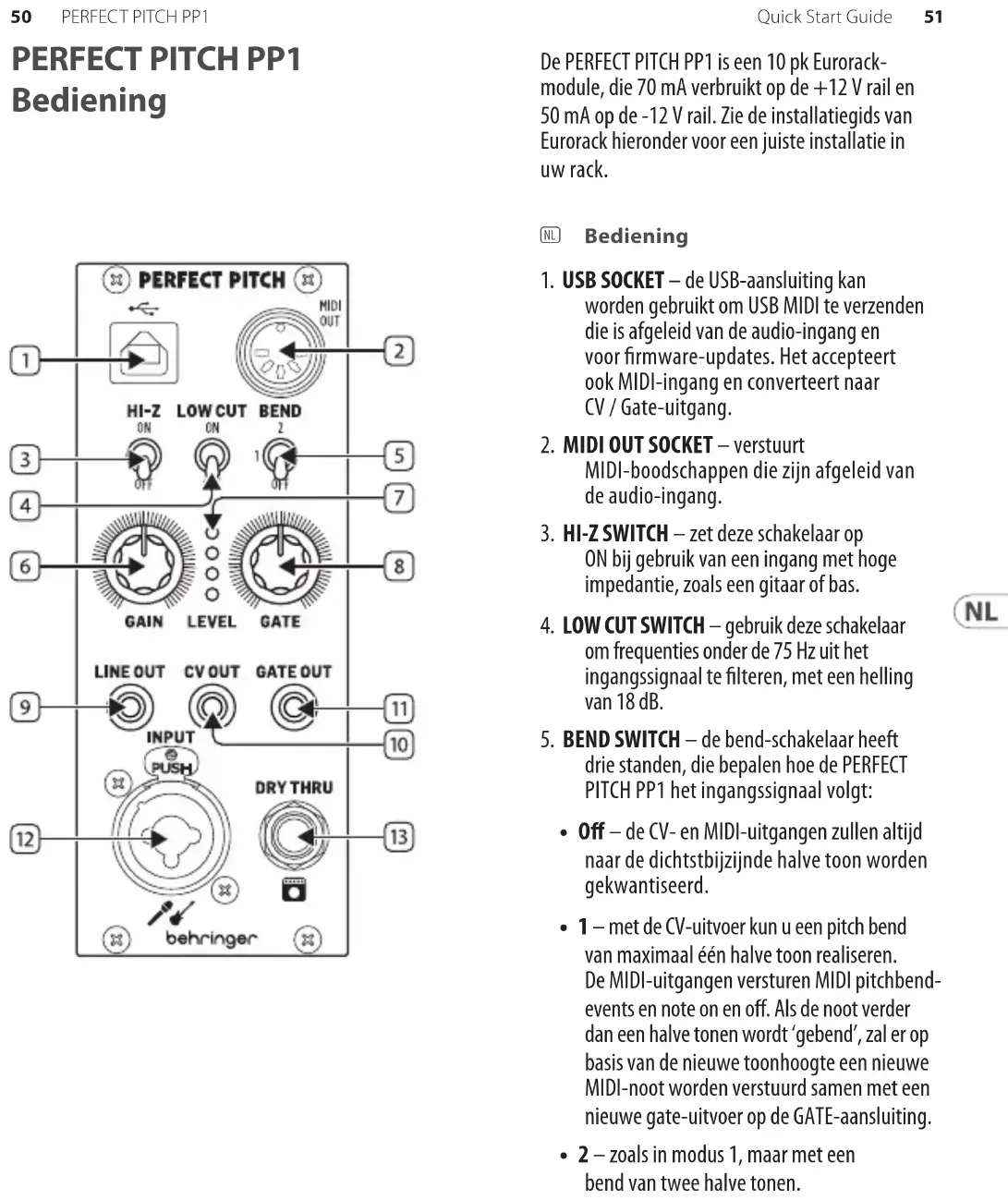

De PERFECT PITCH PP1 is een 10 pk Eurorack-module, die 70mA verbruikt op de +12V rail en 50mA op de -12V rail. Zie de installmentegids van Eurorack hieronder voor een juiste installment in uw rack.

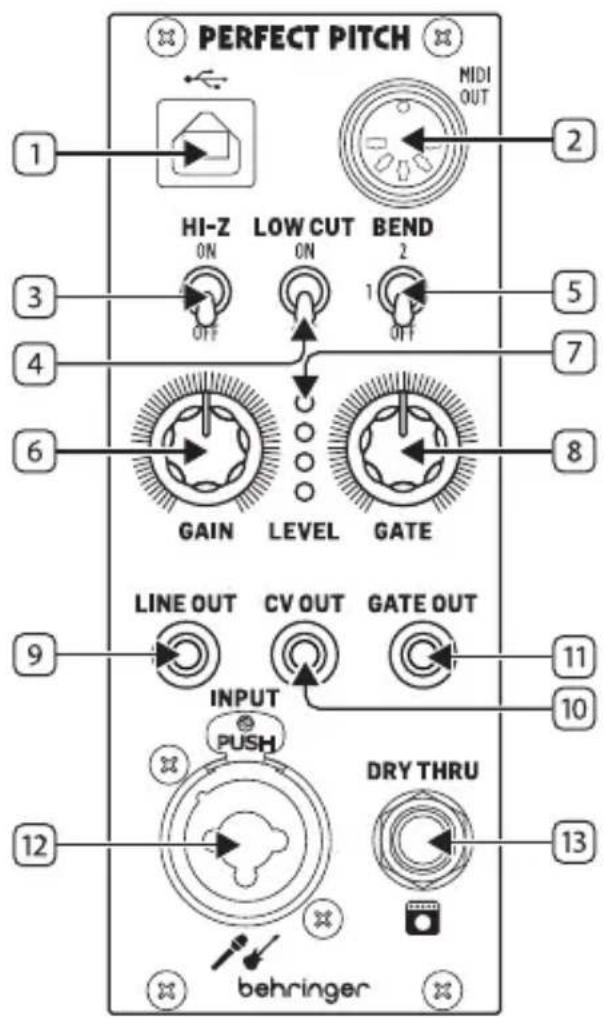

Bediening

1. USB SOCKET - de USB-aansluiting kan worden gezrukt om USB MIDI te verzenden die is afgeleid van de audio-ingang en voor firmware-updates. Het accepteert ook MIDI-ingang en converteert waar CV / Gate-uitgang.
2. MIDI OUT SOCKET - verstuurt
   MIDI-boodschappen die zijn afgeleid van de audio-ingang.
3. HI-Z SWITCH - zet deze schakelaar op ON bij gebruik van een ingang met hoge impedantie, zoals een gitaar of bas.
4. LOW CUT SWITCH - gebruik deze schakelaar om frequencies onder de 75Hz uit het ingangssignaal te filteren, met een helling van 18 dB.

5. BEND SWITCH - de bend-schakelaar heeft drie standen, die bepalen hoe de PERFECT PITCH PP1 het ingangssignaal volgt:

6. Off - de CV- en MIDI-uitgangen zullen algid aanr de dichtstbijzijnde halve toon worden gekwantiseerd.

7. 1 - met de CV-uitvoer kun u een pitch bend van maximaal eén halve toon realiseren. De MIDI-uitgangen versturen MIDI pitchbend-events en note on en off. Als de noot verder dan een halve tonen worden 'gebend', zal er op basis van de(APe ue toonhoogte een(APe ue MIDI-noot worden verstuurd samen met een(APe ue gate-uitvoer op de GATE-aansluiting.
8. 2 - zoals in modus 1, maar met een bend van twee halve tonen.

PERFECT PITCH PP1 Bediening

1. GAIN - gebruik deze knop om de ingangsgain aan te passen voor een optimale tracking, in combinatie met de LEVEL-meter (7).
2. LEVEL METER - gebruikDEXe meter met de ingangsregeling [GAIN] (6) om het optimale niveau van het ingangssignaal in te stellen. Bij gebruik van BEND-modi 1 of 2 dient de meter als tuner: Als alle LEDsuitgaan, is de ingang goed gestemd. De rode bovenste LED in de meter Licht nog steeds op als het ingangssignaal te hoog worden en verrormt.
3. GATE CONTROL - gebruik deze regelaar om een geschikte poortuitvoer van het ingangssignaal te realizeren.
4. LINE OUT - verzendt een signaal op lijniveau dat van de audio-ingang is afgeleid voor eventuele verdere verwerking.
5. CV OUT - verzendt een stuurspanning van 1 V/Octave die is afgeleid van de audio-ingang en die kan worden gebrukt voor het aansturen van geschikte 1 V/octaaf-modules, zoals VCO's.
6. GATE OUT - verzendt een V-triggergate van +5V voor het activeren van Eurorack-modules, zoals envelope generators. Gebruik de GATE-regelaar (8) voor de beste resultaten.
7. AUDIO INPUT - gecombineerde XLR- en 6,35 mm-aansluiting die microfoonsignalen met een lage impedantie of instrumentsignalen met een hoge impedantie ondersteunt als de HI-Z-schakelaar (3) op ON staat.
8. DRY THRU - verzendt een ongewijzigd audiosignaal op hetzelfde niveau en impedantie als het ingangssignaal.

Hints en tips

• De PERFECT PITCH PP1 is een monofone tracker, dus als u akkoorden speelt, krijgt u ongelijke resultaten.
• Speel netjes en precies.
  Overweeg om uw instrument met een compressor te bewerken voor een consistent uitgangsiveau.
  Stel de GAIN-regelaar zorgvuldig in: te weinig tracking kan afbreuk doe; te veel kan het signaal verrormen. De levelmeter metuitgeschakelde BEND helpt.
• Als u effecten op het instrument wilt gebruiken, voeg deze dan toe na tracking met behulp van de DRY THRU-uitgang.
• Zorg ervoor dat de GATE-regelaar zodanig is ingesteld dat ongewenste artefacten, zoals vingerbewegingen of bijgeluiden in de microfoon, Niet leiden tot ongewenste gate-signalen.

Stroomaansluiting

De module worden geleverd met de benodigde voedingskabel voor aansluiting op een standard Eurorack-voedingsssystem. Volg deze stappen om de module van stroom te voorzien. Het is gemakkelijker om deze aansluitingen te makeen voordat de module in een rekbehuizing is gemonteerd.

1. Schakel de voeding of de rekbehuizing uiten koppel de voedingskabel los.
2. Steek de 16-pins connector van de voedingskabel in de aansluiting op de voedingseenheid of rekbehuizing. De connector heeft een lipje dat worden uitgelijnd met de opening in de socket, zodate zich nicht verkeerd kan worden geplaatst. Als de voeding geen contactdoos met sleutel heeft, zorg er dan voor dat pen 1 (-12 V) met de rode streep op de kabel worden georienteerd.
3. Steek de 10-pins connector in de aansluiting aan de achterkant van de module. De connector heeft een lipje dat uitgelijnd is met de aansluiting voor de juiste orientatie.
4. Nadat beiden uiteinden van de voedingskabel stevig় bevestigd, kunt u de module in een hoesje monteren en de voeding inschakelen.

Installatie

De benodigde schroeven worden bij de module geleverd voor montage in een Eurorack-koffer. Sluit de voedingskabel aan voor montage.

Afhankelijk van de rackbehuizing kan er een reeks vaste gaten zich die 2 HP uit elkaar liggen over de lenghte van de behuizing, of een rail waarmee afzonderlijke platen met schroefdraad langs de lenghte van de behuizing hunnen schuiven. De vrij bewegende plaatjes met schroefdraad makeen nauwkeurige positierung van de module möglichk, maar elke planta要去 ongeveer in verhouding tot de montagegaten in uw module worden geplaatst voordat u de schroeven bevestigt.

Houd de module gegen de Eurorack-rails zodate elk van de montagegaten is uitgelijnd met een rail met schroefdraad of een planta met schroefdraad. Bevestig de schroeven halverwege om te beginnen, waardoorkleine aanpassingen aan de positionering möglichk+zijn terwijl u ze allemaal op een lijn krijgt. Nadat de definitieve positie is bepaald, draait u de schroeven vast.

PERFECT PITCH PP1 Kontroller

PERFECT PITCH PP1 ar en eurorackmodul pa 10 hp som forbrukar 70mA pa +12 V-skenan och 50 mA pa -12 V-skenan. Se installationshandledningen foreurorack nedan for korrekt installation i ditt rack.

SE Kontroller
