Produkttyp	Ljud till MIDI och CV/Gate-omvandlare, monofonisk
Märke	Behringer
Modell	Perfect Pitch PP1
Kategori	Eurorack-modul
Mått (B x H x Djup)	6 HP (30,5 mm) x 3U (128,5 mm) x 30 mm
Vikt	Cirka 150 g
Strömförsörjning	Eurorack-buss (+12V, -12V, 5V) via 16-stifts kabel
Strömförbrukning	+12V: 50 mA, -12V: 20 mA (uppskattad)
Ljudingångar	1 kombinationsingång XLR/6,35 mm tele (balanserad, med Hi-Z-omkopplare)
Ljudutgångar	Line Out (6,35 mm tele) och Dry Thru (6,35 mm tele)
Styrutgångar	CV-utgång (1 V/oktav), Gate-utgång (+5 V), MIDI-utgång DIN 5-polig, USB MIDI (typ B)
Huvudfunktioner	Ljud till MIDI/CV-konvertering, monofonisk tonhöjdsdetektering, Bend-lägen (Av/1/2 halvtoner), Low Cut 75 Hz, förstärkningsinställning med LED-indikator, Gate-inställning
Underhåll och rengöring	Rengör med en torr trasa. Använd inte vätskor eller lösningsmedel.
Säkerhet	Utsätt inte för vatten. Blockera inte ventilationsöppningarna. Installera borta från värmekällor.
Reservdelar och reparerbarhet	Kontakta Music Tribe eller en auktoriserad återförsäljare för reparationer.
Allmän information	Begränsad garanti: se community.musictribe.com/pages/support#warranty

Vanliga frågor - Perfect Pitch BEHRINGER

Hur ställer jag in ingångsförstärkningen på Perfect Pitch?

Använd GAIN-potentiometern (6) tillsammans med LEVEL-indikatorn (7). Justera förstärkningen så att den gröna LED-lampan lyser utan att den övre röda LED-lampan tänds (mättnad). För låg förstärkning minskar noggrannheten i tonhöjdsdetekteringen, för hög förstärkning mättar signalen.

Vad används BEND-omkopplaren till?

Den har 3 lägen: Off (tonhöjdsdetektering sker till närmaste halvton), 1 (tillåter pitchbend på max 1 halvton, skickar MIDI pitchbend- och note on/off-meddelanden), och 2 (samma men tillåter upp till 2 halvtoners pitchbend). I läge 1 eller 2 blir LEVEL-indikatorn en stämapparat: alla LED släckta = tonen är rätt.

Hur ansluter jag strömmen till Eurorack-modulen?

Stäng av rackets ström. Anslut 16-stiftskabeln till rackets strömkabel (markeringen -12V motsvarar den röda randen). Anslut 10-stiftskontakten till modulens baksida (fliken säkerställer rätt riktning). Montera sedan modulen och slå på strömmen.

Kan Perfect Pitch hantera ackord?

Nej, det är en monofonisk enhet. För korrekt detektering, spela toner en i taget, tydligt och exakt. Ackord analyseras inte korrekt.

Hur använder jag Gate-funktionen?

GATE-potentiometern (8) ställer in tröskelvärdet för utlösning. Justera den så att bakgrundsljud (stränggnissel, mikrofonbrus) inte genererar en oönskad Gate-signal. Gate-utgången ger +5V när en ton detekteras.

Vad gör jag om tonhöjdsdetekteringen är oprecis?

Kontrollera förstärkningsinställningen: den måste vara optimal (varken för låg eller för hög). Använd eventuellt en kompressor före ingången för en jämnare nivå. Se till att insignalen är ren och att instrumentet är stämt. Använd BEND-läget Off för halvtonsdetektering.

Hur ansluter jag ett instrument med hög impedans (gitarr, bas)?

Ställ HI-Z-omkopplaren (3) i läge ON. Detta anpassar ingången för högimpedanssignaler. Använd en obalanserad 6,35 mm telekabel.

Vad betyder den röda LED-lampan på nivåindikatorn?

Den övre röda LED-lampan tänds när ingångsförstärkningen är för hög och signalen mättar. Minska förstärkningen för att undvika distorsion. I BEND-lägena 1 eller 2, om alla LED är släckta, är tonen rätt.

Kan jag använda effekter före Perfect Pitch?

Det rekommenderas att placera effekter efter Perfect Pitch, med hjälp av DRY THRU-utgången. Denna utgång ger den obehandlade insignalen, idealisk för att skicka till en effektmodul. Effekter före kan påverka tonhöjdsdetekteringen.

Vilka kablar medföljer Perfect Pitch?

Modulen levereras med en 16/10-stifts strömkabel för Eurorack-bussen. Monterningsskruvar ingår också. Inga ljud- eller MIDI-kablar medföljer.

BRUKSANVISNING Perfect Pitch BEHRINGER

1. Vänligen Lös och folj alla instruktioner noggrant.
2. Häll apparaten borta是从 vatten, forutom for utomhusprodukter.
3. Rengör endast med en torr trasa.
4. Blockerainte nagraventilationsoppninger. Installera enligt tillverkarens anvisninger.
5. Installera inte nara nagra varmekallor som element, varmeregistrar, spasar erler andar apparater (inklusive forstarkare) som genererar varme.
6. Använd endast tillbehör som anges av tilverkaren.

1. Använd endast specificerade vignar,
   ställ, stativ, fästen eller bord. Var försiktig
   for att undvika att vignen/
   apparatkombinationen tippar

när den flyttas.

1. Undvik installation i tranga utrymmen som bokhyllor.
2. Placera inte nara oppen laga, sasom tandajus.
3. Driftstem-peraturomrade 5^ till 45^ (41^ till 113^)

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar for nagan forlust som kan drabbas av nagan person som helt ell er delvis forlitar sig pa nagan beskrivning, fotografi ell uttalande som finns har. Tekniska specifikationer, utseenden och annan information kan andras utan foregående meddelande. Alla varumärken tillhör respektive agare. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones och Coolaudio ar varumärken ell registrarade varumärken som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Alla Rattigheter reserverade.

BEGRANSAD GARANTI

För tillämpliga garantivillkor och ytterligare information om Music Tribes begränsade garanti, se fullständig information online på community.musictribe.com/pages/support#warranty.

NL

SE

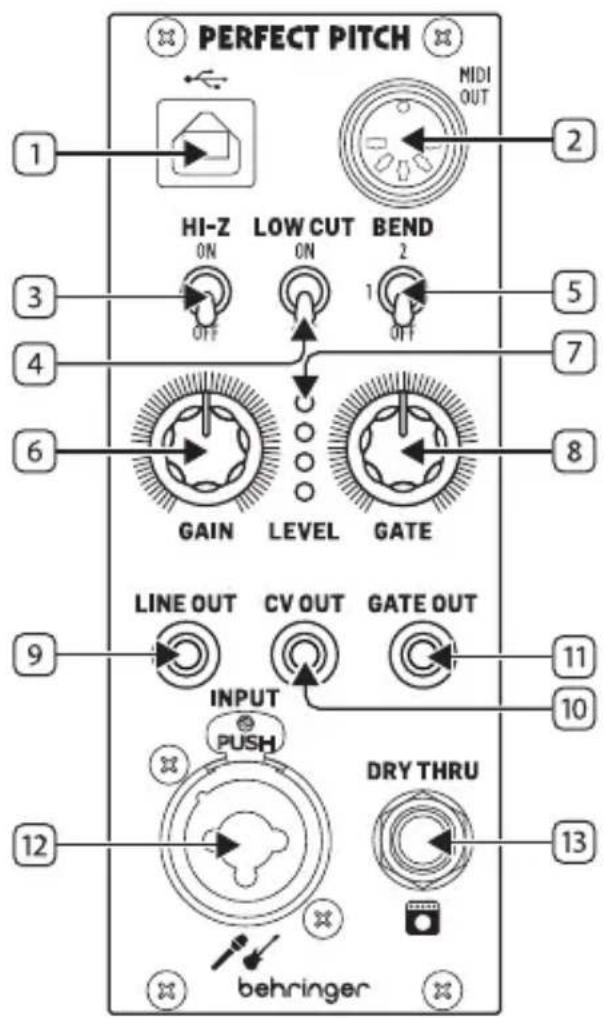

1. USB SOCKET - USB-uttaget kan anvandas bade for att skicka ut USB-MIDI hamtad fran ljudingangen och firmware-upppateringar. Detkommen ocksa att acceptera MIDl-indata och konvertera till CV/Gate-utdata.

2. MIDI OUT SOCKET - skickar ut MIDI-meddelanden hamtade fran ljudingangen.

3. HI-Z SWITCH - använd den har omkopplaren i ON-positionenRARY du använder en hogimpedansinsignal, till exempel en gitarr aller bas.

4. LOW CUT SWITCH - använd den har omkopplaren for att filtrera bort frekvenser under 75 Hz i ingängssignalen, med en dampningskurva pa 18 dB.

5. BEND SWITCH - bend-omkopplaren har tre positioner, som paverkar hur PERFECT PITCH PP1 foljer ingangssignalen:

6. Off - CV- och MIDI-utgangarnakommen alltid att kvantisera till narmaste halvton.
   1 - CV-utgangenkommen att tillata en tonhjdsbobjning paupp till en halvton, och MIDI-utgangarna kommer att skicka MIDI-tonhjdsbobjningsmeddelanden samt ton pa/ av. Om tonen bojs genom mer an en halvton kommer ett nytt MIDI-ton pa-meddelande baserat pa dennya tonen att skickas, och en ny gate att skickas ut pa GATE-uttaget.
   2 som med lage 1 men med tillatande av en bojning pa tva halvtoner.

PERFECT PITCH PP1 Kontroller

1. GAIN - använd den har ratten für att justera ingangs-gainen for optimal spärning, tillsammans med nivamātaren (7).
2. LEVEL METER - använd den har mataren tillsammans med gain-kontrollen (6) für att fã optimal niva for ingängssignalen. När du använder BEND-lage 1 eller 2 fungerar mataren som en stämordanning: När alla lysdioder ar släckta ar insignalen ratt stamd. Den roda lysdioden overst pa mataren lyser fortfarande om signalen ar distad frän en for hog gain-niva.
3. GATE CONTROL - användenna kontroll for att f en lamplig gate-utmatning fran ingangssignalen.
4. LINE OUT - skickar ut en linjenivå signal hamtad frän ljudingangen, for vidare behandling om sönskas.
5. CVOUT - skickar ut en 1 V/oktav-styrspanning hamtad fran ljudingangen som kan anvandas for att styra lampliga 1 V/oktav-moduler sasom VCO:er.
6. GATE OUT - skickar ut en V-trigger-gate pa +5V lamplig for att trigga eurorack-moduler sasom envelopppgenerator. Anvand GATE-kontrollen (8) for basta resultat.
7. AUDIO INPUT - kombinerat XLR- och 6,35 mm-uttag som passar for mikrofonsignaler med lag impedans, aller instrumentsignaler med hog impedans纳税 HI-Z-omkopplaren (3) ar i laget ON.
8. DRY THRU - skickar ut en obehandlad ljudsignal med somma niva och impedans som ingangssignalen.

Tips och Rad

PERFECT PITCH PP1 are en mono-tracker, sa om du spelar ackordkommen du att fa ojamna resultat.
Spela tydligt och distinctk.
- Overvag att anvanda kompressor på ditt instrument für att gora nivan enchetlig.
- Ställ in GAIN-kontrollen noga: für lite och spärningen kan församras, für mycket och det kan bl distorsion på signalen. Nivåmataren med BEND avständ genommer att hjälpa.
- Om du vill använda effekter på ditt instrument lagger du till dem after spärning genom att använda DRY THRU-utgangen.
- Var försiktig vidinstalling av GATE-kontrollen sa att oönskade artefakter sasom fingerrörelser erler brus i mikrofonen inte resulterar i att oönskade gates skapas.

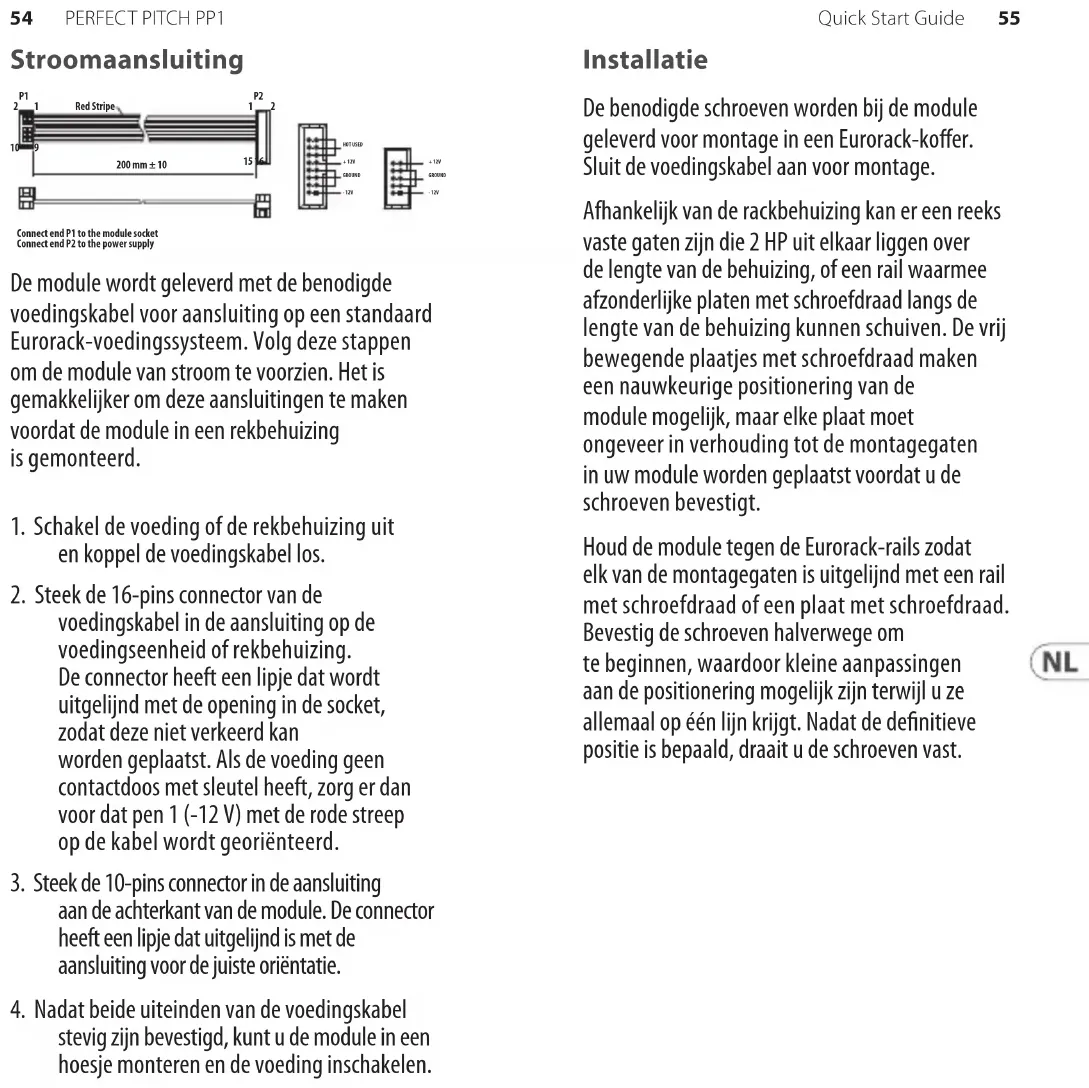

Strömanslutting

Modulen levereras med den stromkabel som kravs for att ansluta till ett vanligt Eurorack-nataggregat. Folj dessa steg for att ansluta ström till modulen. Det ar lättare att gora dessa anslutningar innan modulen har monterats iett rackfodral.

1. Stäng av strömmen eller rackholjet och koppla bort strömkabeln.
2. Satt i den 16-poliga kontakten på strömkabeli uttaget på nataggregatet eller rackfodralet. Kontaktdonet har en flik som kommer i linje med springan i uttaget sa att den inte kan sattas in felaktigt. Om stromforsörjningen inte har ett nyckeluttag, se till att orientera stift 1 (-12 V) med den röda remsan på kabeln.
3. Satt i 10-polig kontakt i uttaget pa baksidan av modulen. Kontaktdonet hare en flik somkommen i linje med uttaget for korrekt orientering.
4. När bända andarna av stromkabeln har anslutits ordentlich kan du montera modulen i ett fodal och slå på stromförsörjningen.

Installation

De nödvändiga skruvarna ingär i modulen För montering iett Eurorack-fodral. Anslut strömkabeln fore montering.

Beroende på stativhöljet kan det finnas en série fasta hal som ar atskilda 2 hk langs höljets langd ell ertt spar som gor att enskilda gangade plattor kan glida lungs holjets langd. De fritt rroliga gangade plattorna mojiggor exakt positiionering av modulen, men varje platta bor placeras i ungefärlig relation till monteringshalen i din modul innan skruvarna fests.

Häll modulen mot Eurorack-skenorna sà att var och en av monteringshålen ligger i linje med en gängad skena eller gängad platta. Fäst skruvarna delvis for att börja, vilket gör det möjligt att justera sma positioner medan du justerar dem alla. När den slutiga positionen har fastställts drar du Åt skruvarna.
