Produkttyp	Eurorack-modul, synthesizer / kaosgenerator
Märke	Behringer
Modell	CHAOS
Bredd (HP)	16 HP
Djup	35 mm (inklusive strömkabel)
Vikt	150 g (ungefär)
Strömförsörjning	+12 V / -12 V via Eurorack-buss, typisk strömförbrukning 100 mA
Intern klocka	63 Hz till 255 Hz (≈ 3,78 till 3780 BPM)
CV-ingångar	För BIAS, RATE, JITTER, SPREAD, STEPS, FEEDBACK (3 ingångar)
Triggerutgångar	3 utgångar (t1, t2, t3), justerbar duration (1–99%)
Spänningsutgångar	3 X-utgångar (X1, X2, X3) + 1 Y-utgång
Spänningsområden	0–2 V, 0–5 V eller -5 V till +5 V (valbart)
Inbyggda skalor	6 skalor: Dur, Moll, Pentatonisk, Pelog, Raag Bahar, Raag Shri
Anpassade skalor	Ja, via sampling (minst 50 toner)
Återställning	Lång tryckning (2 s) på knapparna t och X feedback
Firmware-uppdatering	Via .wav-fil 48 kHz, ingång Rate CV
Underhåll	Rengör med torr trasa; undvik vatten, värmekällor och lågor
Säkerhet	Blockera inte ventilationsöppningar; använd specificerade tillbehör; driftstemperatur 5–45°C
Reparerbarhet	Utbytagbar säkring; kontakta Music Tribe för garantireparation
Allmän information	Eurorack-modul, kräver kompatibelt rack

Vanliga frågor - CHAOS BEHRINGER

Hur återställer man fabriksinställningarna på Behringer CHAOS?

För att återställa fabriksinställningarna, håll ned knappen Sample (31) i två sekunder, släpp den och tryck igen tills indikatorlampan på knappen Range (18) slutar blinka.

Hur uppdaterar man firmware på CHAOS?

Ladda ner .wav-filen på 48 kHz, packa upp den och ladda den i en ljudspelare. Anslut hörlursutgången (ställ in på 60–70% av maxvolym) till ingången Rate CV (5) på CHAOS. Koppla bort alla andra anslutningar, slå sedan på modulen medan du håller ner knappen t Feedback (28). LED-lamporna blinkar; efter cirka två minuter är uppdateringen klar.

Hur ansluter man strömförsörjningen för Eurorack-modulen CHAOS?

Stäng av rackets ström. Sätt i 16-stiftskontakten i bussuttaget (inriktning med fliken). Anslut 10-stiftskontakten på modulens baksida. Se till att den röda kabelranden motsvarar stift -12 V. Montera sedan modulen och slå på.

Hur väljer man en annan skala på CHAOS?

Håll ned knappen Range (18) i 2 sekunder, tryck sedan kort på den för att bläddra bland de 6 skalorna. Färgen och blinkhastigheten på ljusringen anger den valda skalan. Vänta 2 sekunder utan att trycka för att lämna läget.

Hur justerar man triggerlängden?

Håll ned knappen Bias Type (3) medan du vrider på Bias-reglaget (1) för att justera längden från 1% till 99% (standard 50%). För en slumpmässig effekt, håll knapp 3 nedtryckt och vrid Jitter (7).

Vilket spänningsområde har X-utgångarna?

Området är valbart via knappen Range (18): 0 till +2 V (orange), 0 till +5 V (röd) eller -5 till +5 V (grön). Vrid på knappen för att ändra området efter behov.

Hur skapar man en anpassad skala?

Generera en CV-spänning (t.ex. med ett tangentbord) på ingången Spread CV (17) och en gate-signal på ingången X Clock (21). Håll Sample (31) i 2 sekunder tills ringen blinkar, spela sedan minst 50 toner (upprepade toner ökar deras sannolikhet). Tryck på Sample igen för att avsluta.

Hur fungerar feedback på CHAOS?

Reglaget Feedback (26) styr sannolikheten för omsampling av X- och t-utgångarna. I centrum är slingan låst. Vrid åt vänster eller höger för att införa slumpmässighet. Knapparna t Feedback (28) och X Feedback (29) applicerar denna signal på trigger- respektive spänningssektionerna.

Kan jag synkronisera CHAOS med en extern klocka?

Ja, anslut din externa klocka till ingången Clock (8). Reglaget Rate (4) tillåter då att dela eller multiplicera tempot. Triggerutgångarna följer den externa klockan.

Hur återställer man individuella feedback-slingor?

Tryck snabbt två gånger på knappen t Feedback (28) eller X Feedback (29) för att återställa motsvarande slinga.

BRUKSANVISNING CHAOS BEHRINGER

SE Viktiga säkerhetsanvisningar

1. Vänligen läs och följ alla instruktioner noggrant.

2. Håll apparaten borta från vatten, förutom för utomhusprodukter.

3. Rengör endast med en torr trasa.

4. Blockera inte några ventilationsöppningar. Installera enligt tillverkarens anvisningar.

5. Installera inte nära några värmekällor som element, värmeregistrar, spisar eller andra apparater (inklusive förstärkare) som genererar värme.

6. Anvand endast tillbehor som anges av tillverkaren.

1. Använd endast specifi cerade vagnar, ställ,

stativ, fästen eller bord. Var försiktig för att undvika att vagnen/ apparatkombinationen tippar när den fl yttas.

1. Undvik installation i trånga utrymmen som bokhyllor.

2. Placera inte nära öppen låga, såsom tända ljus.

3. Driftstem- peraturområde 5° till 45°C (41° till 113°F).

1. BIAS – använd den här kontrollen för att ställa in bias för triggerutgångarna mellan t1 (utgång 10) till CCW och t3 (utgång 12) till CW; t2 (utgång 11) förblir konstant.
2. BIAS CV – använd den här ingången för att justera bias-inställningarna med en extern styrspänning i intervallet -5 V till +5 V.

3. BIAS TYPE – trigger-biasen kan ställas in på en av tre typer, där knappens omgivande färg anger vilken som används:

4. Singla (orange) – en slant singlas vid varje triggerpuls, och kontroll 1 och CV-ingång 2 bestämmer om det är mer sannolikt att det blir krona (t1) eller klave (t3)

5. Förhållande (röd) – inställningarna för kontroll 1 och CV-ingång 2 bestämmer förhållandet för triggrar som genereras för t1 vid CCW eller t3 vid CW. Ju högre bias, desto större är förhållandet.

6. Alternerande (grön) – triggrarna växlar mellan t1 och t3, med ett större antal upprepningar beroende på positionen för kontroll 1 och CV-ingång 2.

7. RATE – använd den här kontrollen för att ställa in den interna klockfrekvensen för CHAOS, från63 Hz till 255 Hz (3,78 bpm till 3 780 bpm ungefär). När du använder en extern klocka kan du med den här kontrollen justera division och multiplikation.

8. RATE CV – använd den här ingången för att justera frekvensinställningarna med en extern styrspänning i intervallet -5 V till +5 V.
9. RATE RANGE – använd den här knappen för att dividera den interna klockfrekvensen med 4 (orange), multiplicera med 4 (grön) eller lämna den oförändrad (röd). Knappens omgivande färg visar vilken som är vald.

10. JITTER – använd den här kontrollen för att införa ett slumpmässigt element i klockfrekvensen (intern eller extern). Om du vrider kontrollen moturs kommer klockstegen att släpa efter takten, medan de kommer att gå framåt om du vrider kontrollen medurs.

11. JITTER CV – använd den här ingången för att styra jitter från en extern CV-källa, i intervallet -5 V till +5 V.

12. CLOCK – använd den här ingången för att ersätta den interna klockan med en extern.
13. 12 – TRIGGERUTGÅNGAR – använd de här utgångarna för att komma åt triggrarna t1, t2 och t3. Håll knappen 3 (Bias Type) intryckt och använd Biaskontrollen (1) för att justera triggningsfrekvensen från 1 % till 99 %, med 50 % vid klockan 12. Håll knappen 3 intryckt och använd Jitter-kontrollen (7) för att slumpmässigt bestämma triggningsfrekvensen, där högre inställningar ger större slumpmässig fördelning. När den interna klockan används triggår de tre triggerutgångarna de tre spänningsutgångarna.

SPÄNNINGSDEL

1. BIAS – använd den här kontrollen för att ställa in bias för utgångsspänningarna från utgångarna 22 till 24 mellan lägre spänningar moturs och högre spänningar medurs.
2. BIAS CV – använd den här ingången för att justera bias-inställningarna med en extern styrspänning i intervallet -5 V till +5 V.

3. CONTROL REACTION – det sätt på vilket de tre spänningsutgångarna 22 till 24 reagerar på inställningarna av kontrollerna 13, 16 och 19 (och deras tillhörande CV:n) kan ställas in på tre sätt, och knappens omgivande färg anger vilken som används:

4. Som kontroller (orange) – alla inställningar följer exakt kontrollerna.

5. Lika och motsatt (röd) – X2-utgången (23) följer kontrollerna exakt, medan X1 (utgång 22) och X3 (utgång 24) gör precis tvärtom.

6. Glidande skala (grön) – X1-utgången (22) följer kontrollerna exakt, medan X3 (utgång 24) gör precis tvärtom och X2 (utgång 23) ligger mellan de två andra utgångarna.

7. SPREAD – använd den här kontrollen för att ställa in fördelningen av styrspänningarna. Om du vrider kontrollen moturs kommer spänningarna att förskjutas mot mitten av deras intervall, vid klockan 12 används hela intervallet men fortfarande med en förskjutning mot mitten. Om du vrider längre medurs kan mer extrema intervall användas.

66 67 Quick Start Guide

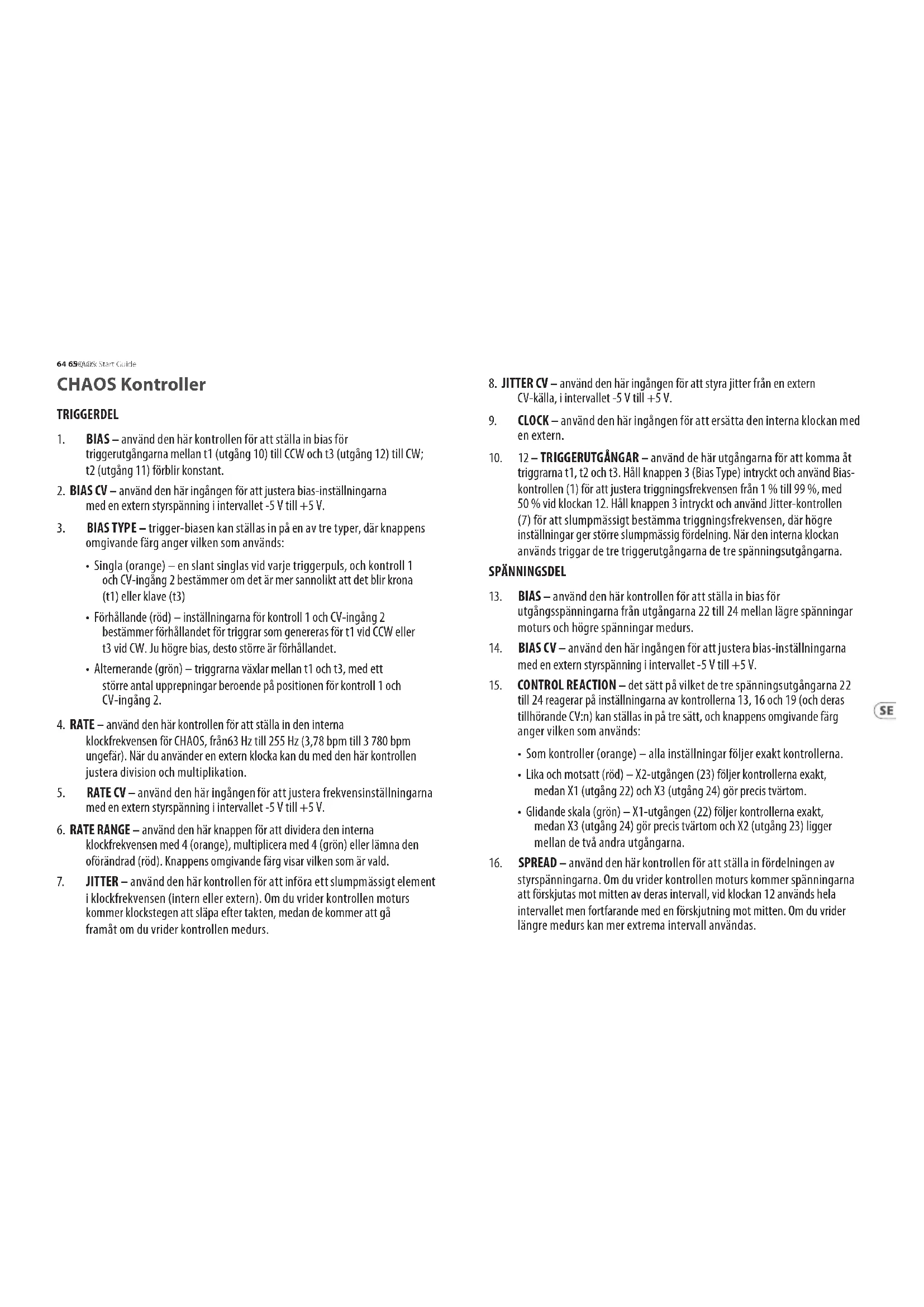

CHAOS Kontroller

1. SPREAD CV – använd den här ingången för att justera spridningsinställningarna med en extern styrspänning i intervallet -5 V till +5 V. Spread CV kan också användas för att tillämpa ett slumpmässigt värde på X-utgångarna genom att trycka på knapp 31 för att sampla CV-ingången.
2. RANGE – använd den här knappen för att ställa in spänningsområdet för CHAOS. Välj mellan 0 V – +2 V (orange), 0 V – +5 V (röd) eller -5 V – +5 V (grön). Knappens omgivande färg anger vilken som används. Den här knappen används också för att välja en förinställd skala (se Skalor nedan).
3. STEPS – använd den här kontrollen för att välja hur CHAOS går mellan spänningar. Vid klockan 12 är stegen ögonblickligt i takt med den använda klockan. Om du vrider kontrollen ytterligare moturs kommer övergångarna att få en portamento-liknande jämnhet, med mer extrema inställningar som genererar slumpmässigt utjämnade spänningar. Om du vrider medurs kvantiseras spänningarna till en vald skala (se Skalor nedan), och den högsta inställningen ger en enda grundton.
4. STEPS CV – använd den här ingängen för att justera steginställningarna med en extern styrspänning i intervallet -5 V till +5 V.
5. CLOCK – använd den här ingången för att klockstyra spänningarna X1, X2 och X3 från en extern klocka i stället för från t1, t2 och t3.
6. 24 – SPÄNNINGSUTGÅNGAR – använd de här utgångarna för att komma åt spänningarna X1, X2 och X3.

Y-DEL

1. Y-UTGÅNG – Y-utgången är en spänningsutgång, separat från X-utgångarna, men relaterad till X2. Den fungerar i intervallet -5 V till +5 V och du kan justera dess parametrar genom att hålla in knappen Control Reaction (15) och ändra följande kontroller:

2. Rate (4) – justerar den indelning av X2 som ger Y från 1/64 -del till Unity.

3. Bias (13) – fungerar som den gör med X-spänningarna.
4. Spread (16) – fungerar som den gör med X-spänningarna.
5. Steps (19) – fungerar som den gör med X-spänningarna.

FEEDBACK-DEL

1. FEEDBACK – använd den här kontrollen för att ställa in sannolikhetsnivån för spännings- och triggersamplingen mellan helt slumpmässigt maximalt moturs och medurs och helt läst vid klockan 12.
2. FEEDBACK CV – använd den här ingången för att justera återkopplingsinställningarna med en extern styrspänning i intervallet -5 V till +5 V.
3. t FEEDBACK – använd den här knappen för att tillämpa återkopplingsinställningarna från kontrollerna 26 och 30 och CV 27 på triggergeneratorn.
4. X FEEDBACK – använd den här knappen för att tillämpa återkopplingsinställningarna från kontrollerna 26 och 30 och CV 27 på spänningsgeneratorn.
5. LENGTH – använd den här kontrollen för att ställa in slinglängden, från 1 steg till 16 steg.

SAMPLINGSDEL

1. SAMPLE – använd den här knappen för att antingen sampla en spänning på Spread CV-ingången (17) för användning av spänningsgeneratorn, eller för att mata in anpassade skalor (se Skalor nedan)

SKALOR

CHAOS levereras med sex förinställda skalor som används av spänningsgeneratorerna. Alla har C som grundton, så för användning av andra tonarter ska Steps-kontrollen (19) vridas helt medurs utan någon extern CV för utmatning av en grundton. Ljudkällan kan sedan återställas till önskad tonart.

Du när de sex skalorna genom att hålla in Range-knappen (18) i två sekunder och sedan använda samma knapp för att gå igenom skalorna. Färgen och blinkfrekvensen runt knappen anger vilken skala som är vald:

• Dur (orange, långsam blinkning): C, D, E, F, G, A, B, C
  • Moll (röd, långsam blinkning): C, D, Eb, F, G, Ab, Bb, C
• Pentatonisk (grön, långsam blinkning): C, D, E, G, A, C

68 69 Quick Start Guide

• Pelog Gamelan (orange, snabb blinkning): C, Db, Eb, G, Ab, C
  • Raag Bahar (röd, snabb blinkning): C, D, Eb, F, G, A, Bb, B, C
  • Raag Shri (grön, snabb blinkning): C, Db, E, G, Ab, B, C

Om du inte trycker på knappen i mer än två sekunder kommer valet av skala att sluta. Observera att skalan inte lagras och att den återgår till att senast användas när CHAOS startas nästa gång. För att återställa skalorna tillbaka till fabriksinställningarna, håll provknappen (31) intryckt i två sekunder, släpp och tryck igen tills lysdioden för intervallknappen (18) slutar blinka.

Anpassade skalor kan också programmeras in i CHAOS. Tillämpa en styrspänning från lämplig klaviatur, till exempel Behringer Swing, på ingången Spread CV (17) och en gate från samma källa till ingången X Clock input (21). När du är klar trycker du på Sample-knappen och håller den intryckt i två sekunder. Det blinkar runt knappen när allt är klart för sampling. Spela den skala du vill använda. Det rekommenderas att minst femtio toner spelas och att toner som du vill ska höras oftare spelas oftare. Om till exempel C3 önskas dubbelt så ofta som C4, spela då sexton C3 och åtta C4. Detta innebär att C3 har dubbelt så stor sannolikhet att spelas som C4. Tryck på provknappen igen för att avsluta inspelningen. Observera att den anpassade skalan inte lagras när CHAOS är avstängd.

AKTUALIZACJA OPROGRAMOWANIA

Chaos firmware uppdateras via en 48 kHz samplingsfrekvens .wav file. För att uppdatera Chaos, ladda först ner .zip av filen, packa upp den och ladda den i en lämplig ljudfilspelare.

Ställ ut hörlurarna ur spelaren på cirka 60-70 % av maximal volym och anslut den till Rate CV-ingången på Chaos (5).

Ta bort alla externa anslutningar till och från Chaos, förutom filspelaren.

Slå på Chaos samtidigt som du håller ned T Feedback-knappen (28).

Lysdioderna för T- och X-återkopplingsknappen kommer att blinka växelvis tills file spelas upp.

Under file upspelning, som vanligtvis tar cirka två minuter, kommer T- och X-återkopplingsknappens lysdioder att blinka snabbt, och lysdioden för Rate Range-knappen kommer att lysa grönt om nivån är lämplig. Andra lysdioder blinkar då och då.

När uppdateringen är klar, förutsatt att den lyckades, återgår panelen till det normala.

Om uppdateringen inte lyckades, stäng av, justera spelarnivån och försök igen.

70 7104025 Start Guide

NOLLSTÄLLA

I och med uppdateringen för firmware V1.4.0 har en återställningsfunktion lagts till. Tryck och håll ned knapparna 28 och 29 (t & X) i två sekunder för att återanvända CV-ingångarna 8 och 21 (Jitter och Steps) som återställningsingångar för t-sektionen respektive X-sektionen. Ytterligare ett tryck och håll ned i två sekunder kommer att få uttagen att återgå till normal användning.

VIKTIG INFORMATION

Om du slår på kaoset medan du trycker på kontrollreaktionsknappen (15) kommer kontrolllamporna att dimma och ändra färg. Om detta skulle inträffa, stäng av kaoset och slå på strömmen igen medan du trycker på knappen för att återgå till normal drift.

TIPS

- Håll återkopplingskontrollen (26) strax före eller efter klockan 12 för långsam variation av slingan.

- Y-utgången kan användas som en modulationskälla för någon av CV-ingångarna.

- När de tre spänningsutgångarna är internt klockstyrda är de rytmiskt oberoende och kan producera polyrytmer.

- Du kan återställa återkopplingsslingan när som helst under användning genom att trycka på knapparna 28 eller 29 två gånger i snabb följd.

Strömanslutning

Modulen levereras med den strömkabel som krävs för att ansluta till ett vanligt Eurorack-nätaggregat. Följ dessa steg för att ansluta ström till modulen. Det är lättare att göra dessa anslutningar innan modulen har monterats i ett rackfodral.

1. Stäng av strömmen eller rackhöljet och koppla bort strömkabeln.
2. Sätt i den 16-poliga kontakten på strömkabeln i uttaget på nätaggregatet eller rackfodralet. Kontaktdonet har en flik som kommer i linje med springan i uttaget så att den inte kan sättas in felaktigt. Om strömförsörjningen inte har ett nyckeluttag, se till att orientera stift 1 (-12 V) med den röda remsän på kabeln.
3. Sätt i 10-polig kontakt i uttaget på baksidan av modulen. Kontaktdonet har en flik som kommer i linje med uttaget för korrekt orientering.
4. När båda ändarna av strömkabeln har anslutits ordentligt kan du montera modulen i ett fodral och slå på strömförsörjningen.

Installation

De nödvändiga skruvarna ingår i modulen för montering i ett Eurorack-fodral. Anslut strömkabeln före montering.

Beroende på stativhöljet kan det finnas en serie fasta håll som är åtskilda 2 hk längs höljets längd eller ett spår som gör att enskilda gängade plattor kan glida längs höljets längd. De fritt rörliga gängade plattorna möjliggör exakt positionering av modulen, men varje platta bör placeras i ungefärlig relation till monteringshålen i din modul innan skruvarna fästs.

Håll modulen mot Eurorack-skenorna så att var och en av monteringshålen ligger i linje med en gångad skena eller gångad platta. Fäst skruvarna delvis för att börja, vilket gör det möjligt att justera små positioner medan du justerar dem alla. När den slutliga positionen har fastställts drar du åt skruvarna.

72 73 Quick Start Guide
