CHAOS - 合成器 BEHRINGER - 免费用户手册

产品类型	Eurorack模块 / 混沌发生器
品牌	Behringer
型号	CHAOS
宽度（HP）	16 HP
深度	35毫米（含电源线）
重量	约150克
电源	+12 V / -12 V 通过Eurorack总线，典型功耗100 mA
内部时钟	63 Hz至255 Hz（约3.78至3780 BPM）
CV输入	用于BIAS、RATE、JITTER、SPREAD、STEPS、FEEDBACK（3个输入）
触发输出	3个输出（t1、t2、t3），可调时长（1–99%）
电压输出	3个X输出（X1、X2、X3）+ 1个Y输出
电压范围	0–2 V、0–5 V或-5 V至+5 V（可选）
内置音阶	6种音阶：大调、小调、五声音阶、Pelog、Raag Bahar、Raag Shri
自定义音阶	是，通过采样（至少50个音符）
重置	长按（2秒）t和X反馈按钮
固件更新	通过48 kHz .wav文件，Rate CV输入
保养	用干布清洁；避免水、热源和火焰
安全	请勿堵塞通风；使用指定配件；工作温度5–45°C
可维修性	可更换保险丝；联系Music Tribe进行保修维修
一般信息	Eurorack模块，需要兼容机箱

常见问题 - CHAOS BEHRINGER

如何重置Behringer CHAOS出厂设置？

要重置出厂设置，按住Sample按钮（31）两秒钟，松开后再按一次，直到Range按钮（18）指示灯停止闪烁。

如何更新CHAOS固件？

下载48 kHz .wav文件，解压缩并加载到音频播放器中。将耳机输出（音量设置为最大音量的60–70%）连接到CHAOS的Rate CV输入（5）。断开所有其他连接，然后在按住t Feedback按钮（28）的同时开启模块。LED闪烁，大约两分钟后更新完成。

如何连接CHAOS Eurorack模块电源？

关闭机架电源。将16针连接器插入总线板（对齐卡舌）。将10针连接器连接到模块背面。确保红色条纹对应-12V引脚。然后安装模块并开机。

如何在CHAOS上选择不同的音阶？

按住Range按钮（18）2秒，然后短按以循环切换6种音阶。灯环的颜色和闪烁速度指示所选音阶。等待2秒不按以退出模式。

如何调整触发时长？

按住Bias Type按钮（3）同时旋转Bias旋钮（1）调整时长从1%到99%（默认50%）。要获得随机效果，按住按钮3并旋转Jitter（7）。

X输出的电压范围是多少？

通过Range按钮（18）选择范围：0到+2V（橙色）、0到+5V（红色）、-5到+5V（绿色）。旋转旋钮更改范围。

如何创建自定义音阶？

在Spread CV输入（17）上生成CV电压（例如来自键盘），在X Clock输入（21）上生成门控信号。按住Sample（31）2秒直到灯环闪烁，然后演奏至少50个音符（重复的音符增加其概率）。再次按Sample完成。

CHAOS上的反馈如何工作？

Feedback旋钮（26）控制X和t输出重新采样的概率。在中心位置，循环锁定。向左或向右旋转引入随机性。t Feedback按钮（28）和X Feedback按钮（29）分别将该信号应用于触发和电压部分。

我能否将CHAOS同步到外部时钟？

可以，将外部时钟连接到Clock输入（8）。Rate旋钮（4）可用于分频或倍频。触发输出将跟随外部时钟。

如何单独重置反馈循环？

快速按两次t Feedback按钮（28）或X Feedback按钮（29）以重置相应的循环。

用户手册 CHAOS BEHRINGER

1. 请阅读, 保存, 遵守所有的说明, 注意所有的警示。
2. 请勿在靠近水的地方使用本产品。
3. 请用干布清洁本产品。
4. 请只使用厂家指定的附属设备和配件。不要堵塞任何通风口。按照制造商的说明进行安装。

1. 请只使用厂家指定的或随货销售的手推车, 架子, 三

角架, 支架和桌子等。若使用手推车来搬运设备, 请注意安全放置设备, 以避免手推车和设备倾倒而受伤。

1. 请勿安装在密闭空间, 如书柜或类似装置。

2. 请勿将本产品安装在热源附近, 如暖气片, 炉子或其它产生热量的设备 (包括功放器)。产品上不要放置裸露的火焰源, 如点燃的蜡烛。

3. 如果液体流入或异物落入设备内, 设备遭雨淋或受潮, 设备不能正常运作或被摔坏等, 设备受损需进行维修时, 所有维修均须由合格的维修人员进行维修。

89OLITACSSert Guide

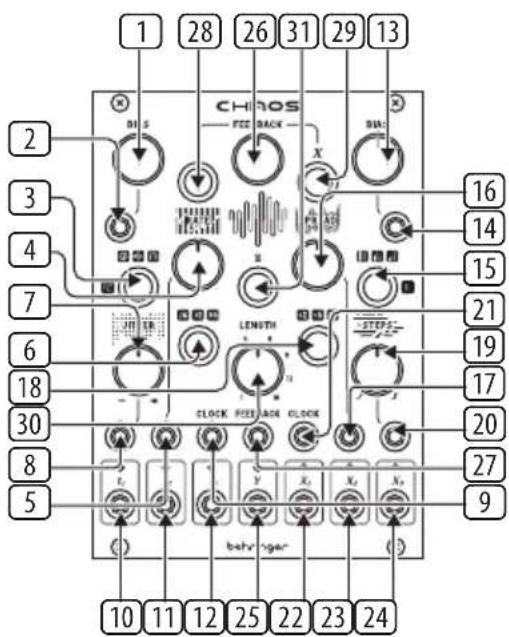

CHAOS Controls

TRIGGER SECTION

1. 偏置BIAS）-使用此控制将触发器输出在逆时针t1输出10)和顺时针t3输出12)之间偏置；t2输出11)保持不变。
2. 偏置控制电压 - 使用此输入调整偏置设置, 外部控制电压范围为 -5 伏至 +5 伏。

3. 偏置类型 BIAS TYPE) 触发偏置可以设置为三种类型之一, 按钮周围的颜色表示正在使用的类型:

4. 翻转橙色) - 在每个触发脉冲处翻转硬币, 控制 1 和控制电压输入 2 确定其是更可能落在正面 (1) 还是反面 (3)

5. 比率（红色）- 控制 1 和控制电压输入 2 的设置决定了逆时针 t1 或顺时针 t3 生成的触发器比率。偏压越高，比率越大。

6. 交替（绿色）-触发器将在 t1 和 t3 之间交替,重复次数取决于控制 1 和控制电压输入 2 的位置。

7. 速率 RATE) - 使用此控制设置 CHAOS 的内部时钟速率, 从 0.063 赫兹到 63 赫兹 大约 3.78 bpm 到 3780 bpm) 使用外部时钟时, 此控制允许调整分数和倍数。

8. 速率控制电压 - 使用此输入通过外部控制电压调整速率设置，范围为 -5 伏至 +5 伏。
9. 速率范围 RATE RANGE) - 使用此按钮将内部时钟速率除以4橙色)乘以4绿色或保持不变红色)按钮周围的颜色表示选择的项目。
10. 抖动ITTER）-使用此控制将随机元素引入时钟速率（内部或外部）。逆时针转动控制钮将使时钟步长落后于节拍，而顺时针将使时钟步长超前。
11. 抖动控制电压 - 使用此输入控制来自外部控制电压源的抖动，范围为 -5 伏至 +5 伏。

JP

CN

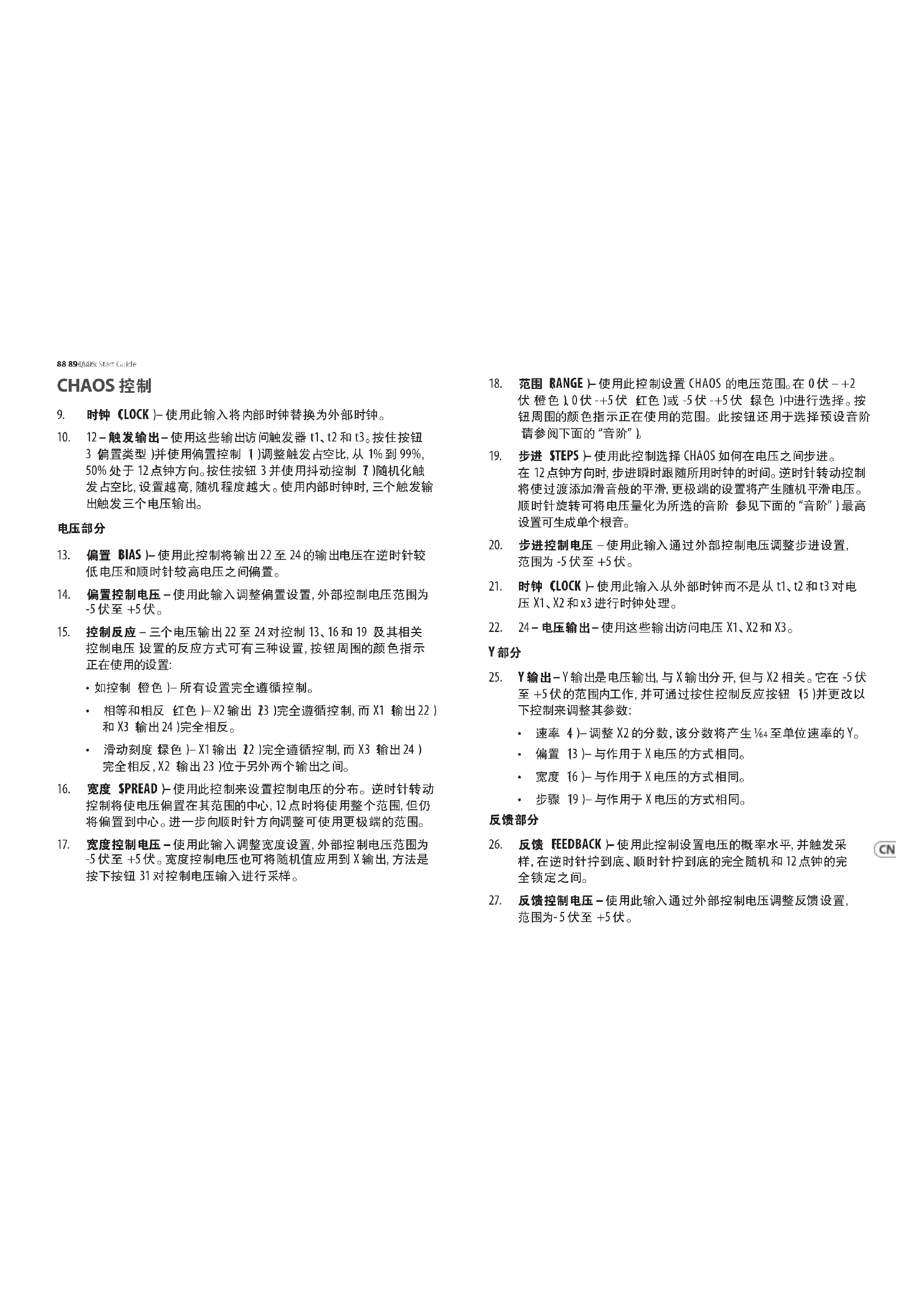

CHAOS 控制

1. 时钟 (CLOCK) - 使用此输入将内部时钟替换为外部时钟。
2. 12-触发输出-使用这些输出访问触发器t1、t2和t3。按住按钮3偏置类型)并使用偏置控制(1)调整触发占空比，从 1% 到 99% ， 50% 处于12点钟方向。按住按钮3并使用抖动控制(7)随机化触发占空比，设置越高，随机程度越大。使用内部时钟时，三个触发输出触发三个电压输出。

电压部分

1. 偏置BIAS）-使用此控制将输出22至24的输出电压在逆时针较低电压和顺时针较高电压之间偏置。
2. 偏置控制电压 - 使用此输入调整偏置设置, 外部控制电压范围为 -5 伏至 +5 伏。

3. 控制反应－三个电压输出22至24对控制13、16和19及其相关控制电压设置的反应方式可有三种设置，按钮周围的颜色指示正在使用的设置：

4. 如控制橙色）-所有设置完全遵循控制。

5. 相等和相反（红色）-X2输出23）完全遵循控制，而X1输出22）和X3输出24）完全相反。

6. 滑动刻度 绿色) - X1 输出 22) 完全遵循控制, 而 X3 输出 24) 完全相反, X2 输出 23) 位于另外两个输出之间。

7. 宽度 SPREAD - 使用此控制来设置控制电压的分布。逆时针转动控制将使电压偏置在其范围的中心，12 点时将使用整个范围，但仍将偏置到中心。进一步向顺时针方向调整可使用更极端的范围。

8. 宽度控制电压 - 使用此输入调整宽度设置, 外部控制电压范围为 -5 伏至 +5 伏。宽度控制电压也可将随机值应用到 X 输出, 方法是按下按钮 31 对控制电压输入进行采样。

9. 范围 RANGE) - 使用此控制设置 CHAOS 的电压范围。在 0 伏 - +2 伏橙色、0 伏 - +5 伏 红色) 或 -5 伏 - +5 伏 绿色) 中进行选择。按钮周围的颜色指示正在使用的范围。此按钮还用于选择预设音阶请参阅下面的“音阶”。

10. 步进 \$TEPS) - 使用此控制选择 CHAOS 如何在电压之间步进。 在 12 点钟方向时, 步进瞬时跟随所用时钟的时间。逆时针转动控制将使过渡添加滑音般的平滑, 更极端的设置将产生随机平滑电压。 顺时针旋转可将电压量化为所选的音阶 参见下面的“音阶”) 最高设置可生成单个根音。
11. 步进控制电压 - 使用此输入通过外部控制电压调整步进设置，范围为 -5 伏至 +5 伏。
12. 时钟 (CLOCK) - 使用此输入从外部时钟而不是从 t1、t2 和 t3 对电压 X1、X2 和 x3 进行时钟处理。
13. 24-电压输出-使用这些输出访问电压 X1、X2 和 X3。

Y部分

1. Y 输出 -Y 输出是电压输出, 与 X 输出分开, 但与 X2 相关。它在 -5 伏至 +5 伏的范围内工作, 并可通过按住控制反应按钮 (15) 并更改以下控制来调整其参数:

2. 速率4)-调整X2的分数，该分数将产生 1/64 至单位速率的Y。

3. 偏置 (3) - 与作用于 X 电压的方式相同。
4. 宽度 16) - 与作用于 X 电压的方式相同。
5. 步骤 (19) - 与作用于 X 电压的方式相同。

反馈部分

1. 反馈 FEEDBACK) - 使用此控制设置电压的概率水平, 并触发采样, 在逆时针拧到底、顺时针拧到底的完全随机和 12 点钟的完全锁定之间。
2. 反馈控制电压-使用此输入通过外部控制电压调整反馈设置，范围为-5伏至+5伏。

90 91040k Start Guide

CHAOS 控制

1. t反馈-使用此按钮将来自控制26和30以及控制电压27的反馈设置应用到触发发生器。
2. X反馈-使用此按钮将来自控制26和30以及控制电压27的反馈设置应用到电压发生器。
3. 长度 (ENGTH) - 使用此控制设置循环长度, 从 1 步到 16 步。

采样部分

1. 采样 \$AMPLE) - 使用此按钮对宽度控制电压输入 (7) 上的电压进行采样, 以供电压发生器使用, 或用以输入自定义音阶请参阅下面的音阶)

音阶

CHAOS带有六个预设音阶供电压发生器使用。每个音阶都有C作为根音，因此若要使用其他调，应步进控制19)应顺时针拧到底，不使用外部控制电压，以获得根音输出。然后，您的音频源可以重新调谐到所需的调。

按住范围 Range)按钮 18)两秒钟可以访问六个音阶, 然后使用同一按钮遍历音阶。按钮周围的颜色和闪烁速率表示选择了哪个音阶:

• 大调橙色,慢速闪烁):C、D、E、F、G、A、B、C
• 小调 红色, 慢速闪烁) C、D、Eb、F、G、Ab、Bb、C
• 五声 绿色, 慢速闪烁): C、D、E、G、A、C
• 佩洛格甘美兰 橙色, 快速闪烁 ) C、Db、Eb、G、Ab、C
• 拉加巴哈尔 红色, 快速闪烁 }C、D、Eb、F、G、A、Bb、B、C
• 拉加什里 绿色, 快速闪烁 )C、Db、E、G、Ab、B、C

如果按住该按钮的时间超过两秒钟将退出音阶选择。- 请注意，刻度不会存储，当混沌下一次通电时，它将恢复为上次使用。

定制音阶也可以编程到 CHAOS 中。将来自合适键盘（如 Behringer Swing）的控制电压应用于宽度控制电压输入（17）将来自相同来源的门限应用于 X 时钟输入（11）。准备就绪后，按住采样按钮两秒钟。准备采样时，

按钮周围将闪烁。演奏您希望使用的音阶。建议至少演奏50个音，并且更频繁地演奏您希望听到的音。例如，如果要求C3出现的频率是C4的两倍，则演奏16个C3和8个C4。再次按“采样”按钮结束录制。这意味着演奏C3的可能性是C4的两倍。请注意，关闭CHAOS时，您的自定义比例不会存储。

固件更新

Chaos 固件通过 48 kHz 采样率.wav 文件进行更新。要更新 Chaos, 首先下载文件的 .zip, 将其解压缩并将其加载到合适的音频文件播放器中。

将耳机从播放器中取出, 设置为最大音量的 60-70% 左右, 并将其连接到 Chaos \$) 的 Rate CV 输入。

删除与 Chaos 之间的所有外部连接,文件播放器除外。

在按住 T 反馈按钮 18)的同时打开 Chaos。

T 和 X 反馈按钮 LED 将交替闪烁, 直到播放文件。

在文件播放过程中,通常需要大约两分钟,T 和 X 反馈按钮 LED 将快速闪烁,如果级别合适,速率范围按钮 LED 将亮起绿色。其他 LED 会偶尔闪烁。

更新完成后, 假设更新成功, 面板将恢复正常。

如果更新不成功,则关闭电源,调整播放器级别,然后重试。

重置

在固件 V1.4.0 的更新中, 添加了重置功能。按住按钮 28 和 29 (&X) 两秒钟, 将 CV 输入 8 和 21 料动和步进) 分别用作 t 部分和 X 部分的复位输入。再按住两秒钟将导致插座恢复正常使用。

重要提示

在按下控制反应按钮 (5) 的同时启动混沌将导致控制 LED 变暗并改变颜色。如果发生这种情况，请关闭混沌电源并再次通电，同时按下按钮以恢复正常运行.

92 93 Quick Start Guide

提示和技巧

• 将反馈控制键 26)保持在 12 点之前或之后一点点,以使循环缓慢变化。
  · Y 输出可用作任何控制电压输入的调制源。
• 当使用内部计时时, 三个电压输出在节奏上是独立的, 因此会产生多节律。
• 在使用过程中, 可通过快速连续按下按钮 28 或 29 两次来随时重置反馈回路。

电源连接

该模块配备了连接到标准 Eurorack 电源系统所需的电源线。按照这些步骤将模块连接到您的 Eurorack 案例。

1. 关闭电源或机架外壳电源并断开电源电缆。
2. 将电源线上的16针连接器插入电源或机架盒上的插座中。连接器有一个选项卡，该选项卡将与插座中的间隙对齐，因此不能错误地插入该选项卡。如果电源没有钥匙插座，请务必将引脚1（12V）定向到电缆上的红色条纹上。
3. 将 10 针连接器插入模块背面的插座中。连接器有一个选项卡，该选项卡将与插座对齐以获得正确的方向。
4. 电源线的两端牢固连接后，您可以在情况下安装模块并打开电源。

安装

必要的螺丝包含在用于安装在欧洲拉克箱中的模块中。安装前连接电源线。

根据机架外壳的不同,可能会有一系列固定孔,沿着机箱的长度间隔2HP,或允许单个螺纹板沿外壳长度滑动的轨道。自由移动的螺纹板允许模块的精确定位,但在连接螺丝之前,每个板应定位在与模块安装孔的大致关系中。

将模块与 Eurorack 导轨对立, 以便每个安装孔与螺纹导轨或螺纹板对齐。将螺丝部分连接以开始, 这将允许在调整它们时对定位进行小调整。 确定最终位置后,拧紧螺丝。

94 95 Quick Start Guide

Specifications

触发器部分
控制偏置、速率、抖动
按钮偏置类型、速率范围
输入	偏置、速率、抖动控制电压时钟
输出	T1、T2、T3 触发器
电压部分
控制偏置、宽度、步进
按钮控制反应、范围
输入	偏置、宽度、步进控制电压时钟
输出	X1、X2、X3 电压
Y部分
输出	Y电压
反馈部分
控制反馈、长度
按钮	t选择、X选择
输入反馈控制电压
取样部分
按钮取样
输入
控制电压输入	3.5 mm TS 插孔。范围-5V至+5V。100 kΩ阻抗。
时钟输入	3.5 mm TS 插孔。最大+8V。100 kΩ阻抗。t时钟最大1千赫兹。X时钟最大8千赫兹。

输出
控制电压输出	3.5 mm TS 插孔。范围-5V至+5V。
触发输出	3.5 mm TS 插孔。0V至+8V(触发器)
能量消耗	+12V,40mA-12V
物理
标准工作温度	5°C至40°C(41°F至104°F)
尺寸	91.12 x 128.5 x 41.2 mm(3.59 x 5.1 x 1.62英寸)
Eurorack 18 HP
重量	0.17 Kg (0.38 lbs)
