Tipo di prodotto	Modulo Eurorack sintetizzatore / generatore di caos
Marca	Behringer
Modello	CHAOS
Larghezza (HP)	16 HP
Profondità	35 mm (cavo di alimentazione incluso)
Peso	150 g (circa)
Alimentazione	+12 V / -12 V via bus Eurorack, consumo tipico 100 mA
Orologio interno	63 Hz a 255 Hz (≈ 3,78 a 3780 BPM)
Ingressi CV	Per BIAS, RATE, JITTER, SPREAD, STEPS, FEEDBACK (3 ingressi)
Uscite trigger	3 uscite (t1, t2, t3), durata regolabile (1–99%)
Uscite tensione	3 uscite X (X1, X2, X3) + 1 uscita Y
Range di tensione	0–2 V, 0–5 V o -5 V a +5 V (selezionabile)
Scale integrate	6 scale: Maggiore, Minore, Pentatonica, Pelog, Raag Bahar, Raag Shri
Scale personalizzate	Sì, tramite campionamento (min. 50 note)
Reset	Pressione lunga (2 s) sui pulsanti t e X feedback
Aggiornamento firmware	Tramite file .wav 48 kHz, ingresso Rate CV
Manutenzione	Pulire con un panno asciutto; evitare acqua, fonti di calore e fiamme
Sicurezza	Non ostruire le ventilazioni; utilizzare gli accessori specificati; temperatura di funzionamento 5–45°C
Riparabilità	Fusibile sostituibile; contattare Music Tribe per riparazione in garanzia
Informazioni generali	Modulo Eurorack, necessita di un case compatibile

Domande frequenti - CHAOS BEHRINGER

Come ripristinare le impostazioni di fabbrica del Behringer CHAOS?

Per ripristinare le impostazioni di fabbrica, tenere premuto il pulsante Sample (31) per due secondi, rilasciarlo e premere di nuovo fino a quando la spia del pulsante Range (18) smette di lampeggiare.

Come aggiornare il firmware del CHAOS?

Scarica il file .wav a 48 kHz, decomprimilo e caricalo in un lettore audio. Collega l'uscita cuffie (impostata al 60–70% del volume massimo) all'ingresso Rate CV (5) del CHAOS. Scollega tutte le altre connessioni, poi accendi il modulo tenendo premuto il pulsante t Feedback (28). I LED lampeggiano; dopo circa due minuti, l'aggiornamento è terminato.

Come collegare l'alimentazione del modulo Eurorack CHAOS?

Spegnere l'alimentazione del rack. Inserire il connettore a 16 pin nella presa del bus (allineamento tramite linguetta). Collegare il connettore a 10 pin sul retro del modulo. Assicurarsi che la banda rossa del cavo corrisponda al pin -12 V. Quindi montare il modulo e accendere.

Come scegliere una scala diversa sul CHAOS?

Tenere premuto il pulsante Range (18) per 2 secondi, quindi premerlo brevemente per scorrere le 6 scale. Il colore e la velocità di lampeggio dell'anello luminoso indicano la scala selezionata. Attendere 2 secondi senza premere per uscire dalla modalità.

Come regolare la durata dei trigger?

Tenere premuto il pulsante Bias Type (3) mentre si ruota la regolazione Bias (1) per regolare la durata dall'1% al 99% (50% predefinito). Per un effetto casuale, tenere premuto il pulsante 3 e ruotare Jitter (7).

Qual è il range di tensione delle uscite X?

Il range è selezionabile tramite il pulsante Range (18): 0 a +2 V (arancione), 0 a +5 V (rosso) o -5 a +5 V (verde). Ruotare la manopola per cambiare il range secondo le proprie esigenze.

Come creare una scala personalizzata?

Generare una tensione CV (es. con una tastiera) sull'ingresso Spread CV (17) e un segnale gate sull'ingresso X Clock (21). Tenere premuto Sample (31) per 2 secondi finché l'anello lampeggia, quindi suonare almeno 50 note (le note ripetute aumentano la loro probabilità). Premere di nuovo Sample per terminare.

Come funziona il feedback sul CHAOS?

La regolazione Feedback (26) controlla la probabilità di ricampionamento delle uscite X e t. Al centro, il loop è bloccato. Ruotare a sinistra o destra per introdurre casualità. I pulsanti t Feedback (28) e X Feedback (29) applicano questo segnale rispettivamente alle sezioni trigger e tensione.

Posso sincronizzare il CHAOS a un orologio esterno?

Sì, collegare l'orologio esterno all'ingresso Clock (8). La regolazione Rate (4) consente quindi di dividere o moltiplicare il tempo. Le uscite trigger seguiranno l'orologio esterno.

Come resettare individualmente i loop di feedback?

Premere rapidamente due volte il pulsante t Feedback (28) o X Feedback (29) per resettare il loop corrispondente.

MANUALE UTENTE CHAOS BEHRINGER

IT Istruzioni di sicurezza importanti

1. Per favore, leggere e seguire tutte le istruzioni.

2. Mantenere l'apparecchio lontano dall'acqua, tranne per i prodotti destinati all'uso all'aperto.

3. Pulire solo con un panno asciutto.

4. Non ostruire alcuna apertura di ventilazione. Installare in conformità alle istruzioni del produttore.

5. Non installare vicino a fonti di calore come termosifoni, bocchette di calore, fornelli o altri

apparecchi (compresi gli amplifi catori) che producono calore.

1. Utilizzare solo accessori specifi cati dal produttore.

o tavoli specifici cati. Prestare attenzione per evitare il ribaltamento durante lo spostamento della combinazione carrello/ apparecchio.

1. Evitare l'installazione in spazi confi nati come librerie.

2. Non posizionare vicino a fonti di fi amma nude, come candele accese.

3. Intervallo di temperatura di funzionamento da 5° a 45°C (41° a 113°F).

L'accensione del Chaos mentre si preme il pulsante Control Reaction (15) farà sì che i LED di controllo si attenuino e cambino colore. In tal caso, spegnere il Chaos e riaccenderlo mentre si preme il pulsante per tornare al normale funzionamento.

38 39 Quick Start Guide

HINWEISE UND TIPPS

1. BIAS – usate questo controllo per polarizzare le uscite del trigger tra t1 (uscita 10) in senso antiorario e t3 (uscita 12) in senso orario; t2 (uscita 11) rimane costante.
2. BIAS CV – usate questo ingresso per regolare le impostazioni di polarizzazione con una tensione di controllo esterna nella gamma da -5 V a +5 V.
3. BIAS TYPE – la polarizzazione del trigger può essere impostata su tre tipi; il colore del bordo del pulsante che indica quale è in uso:
4. Flip (arancione): una moneta è lanciata ad ogni impulso di trigger, con il controllo 1 e l'ingresso CV 2 che determinano se è più probabile che cada Testa (t1) o Croce (t3)
5. Ratio (rosso) – le impostazioni del controllo 1 e dell'ingresso CV 2 determinano il rapporto dei trigger generati per t1 in senso antiorario o t3 in senso orario. A maggiore polarizzazione corrisponde un rapporto maggiore.
6. Alternating (verde) – i trigger si alternano tra t1 e t3, con un numero maggiore di ripetizioni secondo la posizione del controllo 1 e dell'ingresso CV 2.
7. RATE – usate questo controllo per impostare la frequenza di clock interna del CHAOS, da 63 Hz a 255 Hz (da 3,78 BPM a 3780 BPM circa). Usando un clock esterno questo controllo consente la regolazione di divisione e moltiplicazione.
8. RATE CV – usate questo ingresso per regolare le impostazioni di RATE con una tensione di controllo esterna nella gamma da -5 V a +5 V.
9. RATE RANGE [/4 x1 x4]—usate questo pulsante per dividere la frequenza del clock interno per 4 (arancione), lasciarla così com'è (rosso) o moltiplicarla per 4 (verde). Il colore del bordo del pulsante indica quale è scelto.

10. JITTER – usate questo controllo per introdurre un elemento di casualità nella frequenza (interna o esterna) del clock. Girando il controllo in senso antiorario, gli step del clock rimangono indietro rispetto al ritmo, mentre girando in senso orario anticipano.

11. JITTER CV – usate questo ingresso per controllare il jitter da una sorgente CV esterna nella gamma da -5 V a +5 V.

12. CLOCK – usate questo ingresso per sostituire il clock interno con uno esterno.
13. 12 – USCITE TRIGGER – usate queste uscite per accedere ai trigger t1, t2 e t3. Tenete premuto il pulsante 3 (BIAS TYPE) e usate il controllo BIAS (1) per regolare il lavoro del trigger da 1% a 99%, con 50% a ore 12. Tenete premuto il pulsante 3 e usate il controllo JITTER (7) per randomizzare il lavoro del trigger; impostazioni più alte danno una maggiore randomizzazione. Usando il clock interno, le tre uscite trigger attivano tre uscite di tensione.

SEZIONE VOLTAGE

1. BIAS – usate questo controllo per polarizzare le tensioni in uscita delle uscite da 22 a 24 con tensioni più basse in senso antiorario e tensioni più elevate in senso orario.
2. BIAS CV – usate questo ingresso per regolare le impostazioni di polarizzazione con una tensione di controllo esterna nella gamma da -5 V a +5 V.
3. CONTROL REACTION (REAZIONE AI CONTROLLI) — il modo in cui le tre uscite di tensione da 22 a 24 reagiscono alle impostazioni dei controlli 13, 16 e 19 (e dei CV associati) può essere impostato in tre modi; il colore del bordo del pulsante indica quale è in uso:

- As Controls (arancione): tutte le impostazioni seguono esattamente i controlli.

- Equal and Opposite (rosso) – L'uscita X2 (23) segue esattamente i controlli, mentre X1 (uscita 22) e X3 (uscita 24) fanno esattamente l'opposto.

- Sliding Scale (verde) – L'uscita X1 (22) segue esattamente i controlli, mentre X3 (uscita 24) fa l'esatto opposto e X2 (uscita 23) si trova tra le altre due uscite.

50 51 Quick Start Guide

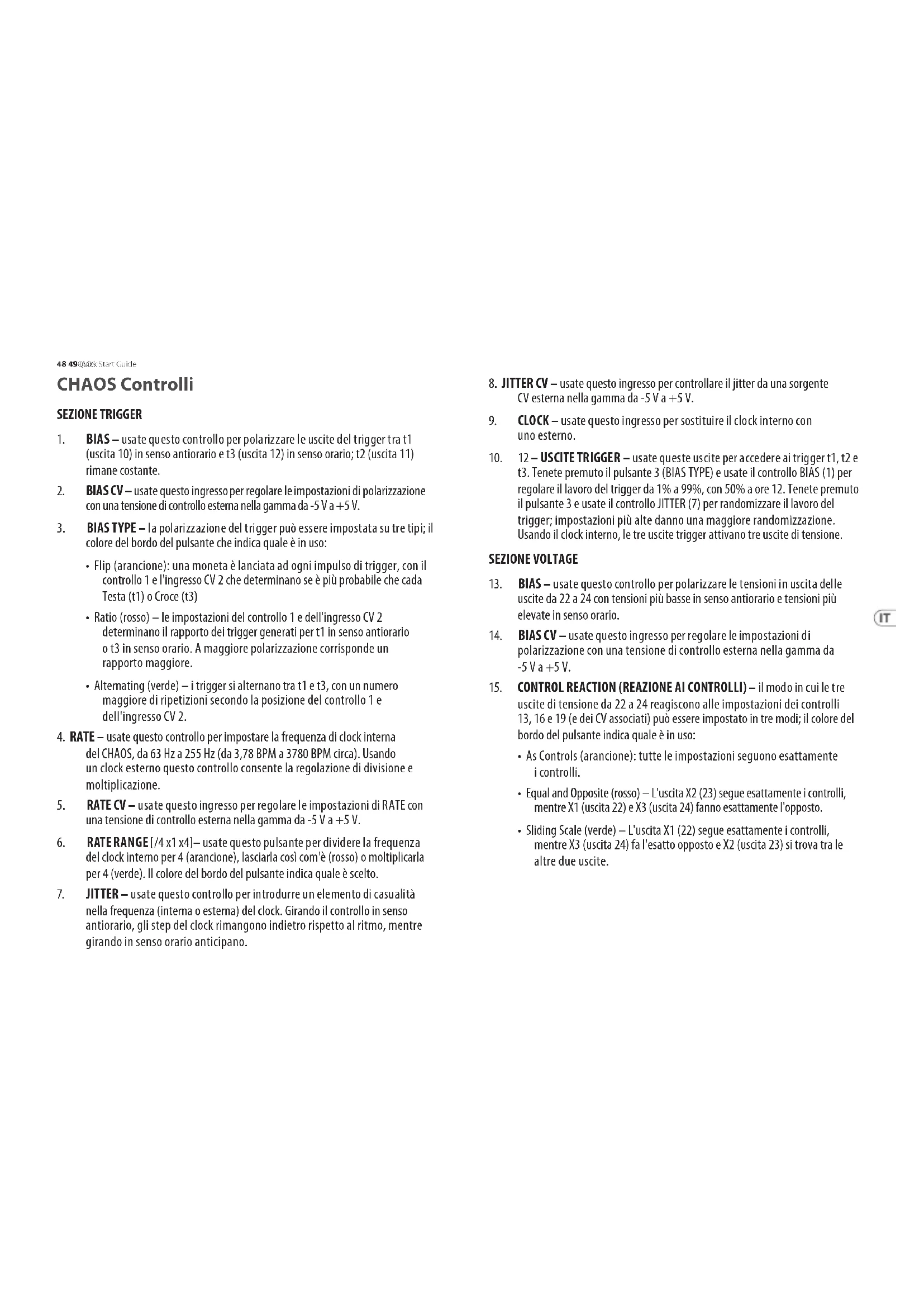

CHAOS Controlli

1. SPREAD – usate questo controllo per impostare la distribuzione delle tensioni di controllo. Girando il controllo in senso antiorario si polarizzano le tensioni al centro del loro intervallo, a ore 12 è usato l'intero intervallo ma ancora con una polarizzazione verso il centro. Andando oltre in senso orario potete usare gamme più estreme.
2. SPREAD CV – usate questo ingresso per regolare le impostazioni di SPREAD con una tensione di controllo esterna nella gamma da -5 V a +5 V. SPREAD CV può essere usato anche per applicare un valore casuale alle uscite X premendo il pulsante 31 per campionare l'ingresso CV.
3. RANGE [+2+5±5] – usate questo pulsante per impostare la gamma di tensione del CHAOS. Scegliete tra 0 V/+2 V (arancione), 0 V/+5 V (rosso) o -5 V/+5 V (verde). Il colore del bordo del pulsante indica quale è in uso. Questo pulsante serve anche per scegliere una scala preimpostata (leggete più avanti il capitolo SCALE).
4. STEPS – usate questo controllo per scegliere il modo in cui il CHAOS si sposta tra le tensioni. A ore 12 gli step sono istantanei, a tempo con il clock usato. Girando il controllo in senso antiorario si aggiungerà alle transizioni una morbidezza simile al portamento, impostazioni più estreme generano tensioni uniformi casuali. Ruotando in senso orario, le tensioni sono quantizzate su una scala selezionata (leggete più avanti il capitolo SCALE) con l'impostazione più alta che produce solo una singola nota fondamentale.
5. STEPS CV – usate questo ingresso per regolare le impostazioni degli step tramite una tensione di controllo esterna nella gamma da -5 V a +5 V.
6. CLOCK – usate questo ingresso per sincronizzare le tensioni X1, X2 e X3 a un clock esterno anziché a t1, t2 e t3.
7. 24 – VOLTAGE OUTPUTS (USCITE TENSIONI) – usate queste uscite per accedere alle tensioni X1, X2 e X3.

SEZIONE Y

1. USCITA Y – l'uscita Y è un'uscita in tensione, separata dalle uscite X, ma correlata con X2. Funziona nella gamma da -5 V a +5 V e può avere i suoi parametri regolati premendo e tenendo premuto il pulsante CONTROL REACTION (15 - Reazione ai Controlli) e modificando i seguenti controlli:
2. RATE (4) – regola la divisione X2 che produrrà Y da 164 a unitario.
3. BIAS (13) – funziona come t con le tensioni X.
4. SPREAD (16) – funziona come con le tensioni X.
5. STEPS (19) – funziona come con le tensioni X.

SEZIONE FEEDBACK

1. FEEDBACK – usate questo controllo per impostare il livello di probabilità della tensione e attivare il campionamento tra totalmente casuale agli estremi antiorario e orario, e completamente bloccato a ore 12.
2. FEEDBACK CV – usate questo ingresso per regolare le impostazioni di feedback con una tensione di controllo esterna nella gamma da -5 V a +5 V.
3. t FEEDBACK – usate questo pulsante per applicare le impostazioni di feedback dai controlli 26 e 30 e CV 27 al generatore di trigger.
4. X FEEDBACK – usate questo pulsante per applicare le impostazioni di feedback dai controlli 26 e 30 e CV 27 al generatore di tensione.
5. LENGTH – usate questo controllo per impostare la lunghezza del loop, da 1 a 16 step.

SEZIONE SAMPLING

1. SAMPLE – usate questo pulsante per campionare una tensione dall'ingresso SPREAD CV (17) per l'uso da parte del generatore di tensione, o per inserire scale personalizzate (leggete più avanti il capitolo SCALE).

52 53 Quick Start Guide

SCALE

CHAOS è fornito con sei scale preimpostate che possono essere usate dai generatori di tensione. Ciascuna ha C (Do nella notazione anglosassone) come nota fondamentale quindi per usare note diverse il controllo STEPS (19) dovrebbe essere ruotato completamente in senso antiorario senza applicare CV esterni per ottenere l'emissione di una nota fondamentale. Quindi la sorgente audio può essere ri-accordata sulla nota desiderata.

Potete accedere alle sei scale premendo e tenendo premuto per due secondi il pulsante RANGE (18), quindi usate lo stesso pulsante per scorrere fra le scale. Il colore e la frequenza di lampeggio del bordo dei pulsanti indicano quale scala è scelta:

• Major (arancione, lampeggio lento): C, D, E, F, G, A, B, C
• Minor (rosso, lampeggio lento): C, D, Eb, F, G, Ab, Bb, C
- Pentatonic (verde, lampeggio lento): C, D, E, G, A, C
- Pelog Gamelan (arancione, lampeggio veloce): C, Db, Eb, G, Ab, C
• Raag Bahar (rosso, lampeggio veloce): C, D, Eb, F, G, A, Bb, B, C
• Raag Shri (verde, lampeggio veloce): C, Db, E, G, Ab, B, C

Non premendo il pulsante per più di due secondi si esce dalla scelta della scala. Notate che la scala non è memorizzata e tornerà a ultimo utilizzo all'accensione successiva di CHAOS. Per ripristinare le ridimensionature alle impostazioni di fabbrica, tenere premuto il pulsante Campione (31) per due secondi, rilasciare e premere di nuovo fino a quando il LED del pulsante Range (18) smette di lampeggiare.

In Caos potete programmare anche scale personalizzate. Applicate un CV da una tastiera adatta, come il Behringer Swing, all'ingresso SPREAD CV (17) e un Gate della stessa sorgente all'ingresso X Clock input (21). Quando siete pronti, tenete premuto per due secondi il pulsante SAMPLE. Il bordo del pulsante lampeggerà quando sarà pronto per campionare. Suonate la scala che desiderate usare. Consigliamo di suonare almeno cinquanta note e di suonare più volte le note che desiderate suonare più spesso. Per esempio: se desiderate C3 il doppio di C4, suonate sedici C3 e otto C4. Ciò significa che C3 ha il doppio delle probabilità di essere suonato rispetto a C4. Premere nuovamente il pulsante Campione per terminare la registrazione. Tenete presente che spegnendo Caos la scala personalizzata non è memorizzata.

AGGIORNAMENTO DEL FIRMWARE

Il firmware Chaos viene aggiornato tramite un file di .wav con frequenza di campionamento di 48 kHz. Per aggiornare il Chaos, scarica prima il .zip del file, decomprimilo e caricalo in un lettore di file audio adatto.

Impostare l'uscita delle cuffie dal lettore a circa il 60-70% del volume massimo e collegarla all'ingresso Rate CV del Chaos (5).

Rimuovi tutte le connessioni esterne da e verso il Chaos, ad eccezione del lettore di file.

Accendi il Caos tenendo premuto il pulsante T Feedback (28).

I LED dei pulsanti di feedback T e X lampeggeranno alternativamente fino a quando il file non viene riprodotto.

Durante la riproduzione del file, che in genere richiede circa due minuti, i LED dei pulsanti di feedback T e X lampeggeranno rapidamente e il LED del pulsante Rate Range si illuminerà in verde se il livello è adatto. Altri LED lampeggeranno occasionalmente.

Al termine dell'aggiornamento, supponendo che sia andato a buon fine, il pannello tornerà alla normalità.

Se l'aggiornamento non è andato a buon fine, spegni, regola il livello del giocatore e riprova.

RESETTARE

Con l'aggiornamento per il firmware V1.4.0 è stata aggiunta una funzione di reset. Tenere premuti i pulsanti 28 e 29 (t e X) per due secondi per riutilizzare gli ingressi CV 8 e 21 (Jitter e Steps) come ingressi di reset rispettivamente per la sezione t e la sezione X. Un'ulteriore pressione prolungata per due secondi farà tornare le prese al loro normale utilizzo.

NOTA IMPORTANTE

CONSIGLI & SUGGERIMENTI

• Per una variazione lenta del loop, tenete il controllo FEEDBACK (26) appena prima o dopo ore 12.
• L'uscita Y può essere usata come sorgente di modulazione per qualsiasi ingresso CV.
• Quando sono clockate internamente, le tre uscite di tensione sono ritmicamente indipendenti, quindi possono produrre poliritmie.
• Il circuito di feedback può essere resettato in qualsiasi momento durante il funzionamento premendo due volte i pulsanti 28 o 29 in rapida successione.

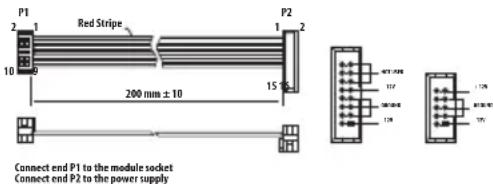

Connessione di Alimentazione

Il modulo viene fornito con il cavo di alimentazione necessario per il collegamento a un sistema di alimentazione Eurorack standard. Seguire questi passaggi per collegare l'alimentazione al modulo. È più facile effettuare questi collegamenti prima che il modulo sia stato montato in un case rack.

1. Spegnere l'alimentatore o il case del rack e scollegare il cavo di alimentazione.
2. Inserire il connettore a 16 pin del cavo di alimentazione nella presa sull'alimentatore o sulla custodia del rack. Il connettore ha una linguetta che si allineerà con lo spazio nella presa, quindi non può essere inserito in modo errato. Se l'alimentatore non dispone di una presa con chiave, assicurarsi di orientare il pin 1 (-12 V) con la striscia rossa sul cavo.
3. Inserire il connettore a 10 pin nella presa sul retro del modulo. Il connettore ha una linguetta che si allineerà con la presa per un corretto orientamento.
4. Dopo che entrambe le estremità del cavo di alimentazione sono state fissate saldamente, è possibile montare il modulo in una custodia e accendere l'alimentatore.

Installazione

Le viti necessarie sono incluse con il modulo per il montaggio in una custodia Eurorack. Collegare il cavo di alimentazione prima del montaggio.

A seconda del case del rack, potrebbero esserci una serie di fori fissi distanziati di 2 HP l'uno dall'altro lungo la lunghezza del case, o un binario che consente alle singole piastre filettate di scorrere lungo la lunghezza del case. Le piastre filettate a movimento libero consentono un posizionamento preciso del modulo, ma ciascuna piastra deve essere posizionata in relazione approssimativa con i fori di montaggio nel modulo prima di fissare le viti.

Tenere il modulo contro le guide Eurorack in modo che ciascuno dei fori di montaggio sia allineato con una guida filettata o una piastra filettata. Attacca le viti in parte per iniziare, il che consentirà piccoli aggiustamenti al posizionamento mentre le fai allineare tutte. Dopo aver stabilito la posizione finale, serrare le viti.

CHAOS Controlli
