Perfect Pitch - シンセサイザー BEHRINGER - 無料のユーザーマニュアル

製品タイプ	オーディオからMIDIおよびCV/Gateモノフォニックコンバーター
ブランド	Behringer
モデル	Perfect Pitch PP1
カテゴリ	Eurorackモジュール
寸法 (幅 x 高さ x 奥行き)	6 HP (30.5 mm) x 3U (128.5 mm) x 30 mm
重量	約150 g
電源	Eurorackバス (+12V, -12V, 5V) 16ピンケーブル経由
消費電力	+12V: 50 mA, -12V: 20 mA (推定)
オーディオ入力	1系統のコンボXLR/6.35mmジャック入力 (バランス、Hi-Zスイッチ付き)
オーディオ出力	ライン出力 (6.35mmジャック) およびドライスルー (6.35mmジャック)
コントロール出力	CV出力 (1 V/オクターブ), ゲート出力 (+5 V), MIDI出力 DIN 5ピン, USB MIDI (タイプB)
主な機能	オーディオからMIDI/CVへの変換、モノフォニックピッチトラッキング、ベンドモード (Off/1/2半音)、ローパスカット75Hz、LEDインジケーター付きゲイン調整、ゲート調整
メンテナンスとクリーニング	乾いた布で拭いてください。液体や溶剤は使用しないでください。
安全上の注意	水にさらさないでください。通気口をふさがないでください。熱源から離して設置してください。
スペアパーツと修理可能性	修理については、Music Tribeまたは正規販売店にお問い合わせください。
一般情報	限定保証: community.musictribe.com/pages/support#warrantyを参照

よくある質問 - Perfect Pitch BEHRINGER

Perfect Pitchの入力ゲインを調整するには？

GAINつまみ(6)をLEVELインジケーター(7)と併用して調整します。緑色LEDが点灯し、上部の赤色LEDが点灯しない（飽和しない）ようにゲインを設定します。ゲインが低すぎるとトラッキング精度が低下し、高すぎると信号が飽和します。

BENDスイッチの用途は？

3つのポジションがあります：Off（最も近い半音にトラッキング）、1（最大1半音のピッチベンドを許可、MIDIピッチベンドとノートオン/オフメッセージを送信）、2（同様だが最大2半音のピッチベンドを許可）。モード1または2では、LEVELインジケーターがチューナーになります：すべてのLEDが消灯＝正しい音程。

Eurorackモジュールの電源接続方法は？

ケースの電源を切ります。16ピンケーブルをラックの電源バスボードに接続します（-12Vのマークが赤い帯に対応）。10ピンコネクターをモジュール背面に接続します（タブが正しい向きを保証します）。その後、モジュールを取り付けて電源を入れます。

Perfect Pitchはコードを処理できますか？

いいえ、モノフォニック 機器です。正しく追従するには、音符を一つずつ、明確かつ正確に演奏してください。コードは正しく分析されません。

ゲート機能の使い方は？

GATEつまみ(8)でトリガーしきい値を調整します。不要なノイズ（弦の擦れ、マイクの息遣いなど）がゲート信号を生成しないように調整します。ノートが検出されると、ゲート出力は+5Vを出力します。

トラッキングが不正確な場合の対処法は？

ゲイン設定を確認してください：最適である必要があります（低すぎず高すぎず）。必要に応じて、入力前にコンプレッサーを使用してレベルを一定にします。入力信号がクリーンで楽器がチューニングされていることを確認してください。半音単位の追従にはBEND Offモードを使用してください。

高インピーダンス出力の楽器（ギター、ベース）を接続するには？

HI-Zスイッチ(3)をONにします。これにより、入力が高インピーダンス信号に適応します。アンバランスの6.35mmジャックケーブルを使用してください。

レベルインジケーターの赤色LEDが点灯している意味は？

上部の赤色LEDは、入力ゲインが高すぎて信号が飽和したときに点灯します。その場合はゲインを下げて歪みを避けてください。BEND 1または2モードでは、すべてのLEDが消灯している場合、音程が正確です。

Perfect Pitchの前にエフェクトを使用できますか？

エフェクトはPerfect Pitchの後に、DRY THRU出力を使用して配置することをお勧めします。この出力は未処理の入力信号を提供し、エフェクトモジュールに送るのに理想的です。前に配置されたエフェクトはピッチトラッキングに悪影響を与える可能性があります。

Perfect Pitchに付属するケーブルは？

モジュールにはEurorackバス用の16/10ピン電源ケーブルが付属しています。取付ネジも含まれています。オーディオケーブルやMIDIケーブルは付属していません。

使用説明書 Perfect Pitch BEHRINGER

1. 陛下之指示を説て、従てくだて。
   2.屋外の製品を除き、機器を水から遠さけてくだせ。
   3.乾的布の清掃てくさ。
2. 通気口を塞:NOてくださ。×一力一の指示に徃てイストートてくださ。
3. 暖房器、トレジストーダ、ストープんだの癸熱機器（アングを含む）の近には取り付けないかは
   6.×一力一指定的夕tchmnt/阿克 七sri一の使用てく達。

1. 指定さた力一ト、スロー、三脚、フラケット、まはテ一両ルの使用てくだき。力一ト/機器の組み合わせを移動す

於際には、軀倒を防う注意てくだき。

1. 書棚之称の密閉た的空间は設置いたします。
2. 裸火のような火の元の近に置,Noいは
3. 動作温度範圍は摄氏5度か545度(華氏41度か5113度)です。

法的放棄

にこに含まる記述、写真、意見の全体たは一部に依拋て、いかる人が損害を生じさせた场合にも、Music Tribeは一切の賠償責任を負いません。技術仕樣、外観おばその他の情報は予告なく変更に況的场合のはます。商標はすて、それんだ所有者に歸隸ます。Midas、Klark Teknik、Lab Gruppen、Lake、Tannoy、Turbosound、TC Electronic、TC Helicon、Behringer、Bugera、Aston Microphones およこCoolaudioはMusic TribeGlobal Brands Ltd.の商標たは登録商標です。© Music Tribe Global Brands Ltd.2024無断転用禁止。

限定保証

適用さる保証条件と Music Tribeの限定保証に閲る概要にては、オライン上community.musictribe.com/pages/support#warrantyにて詳細をご確認くだき。

CN 安全须知

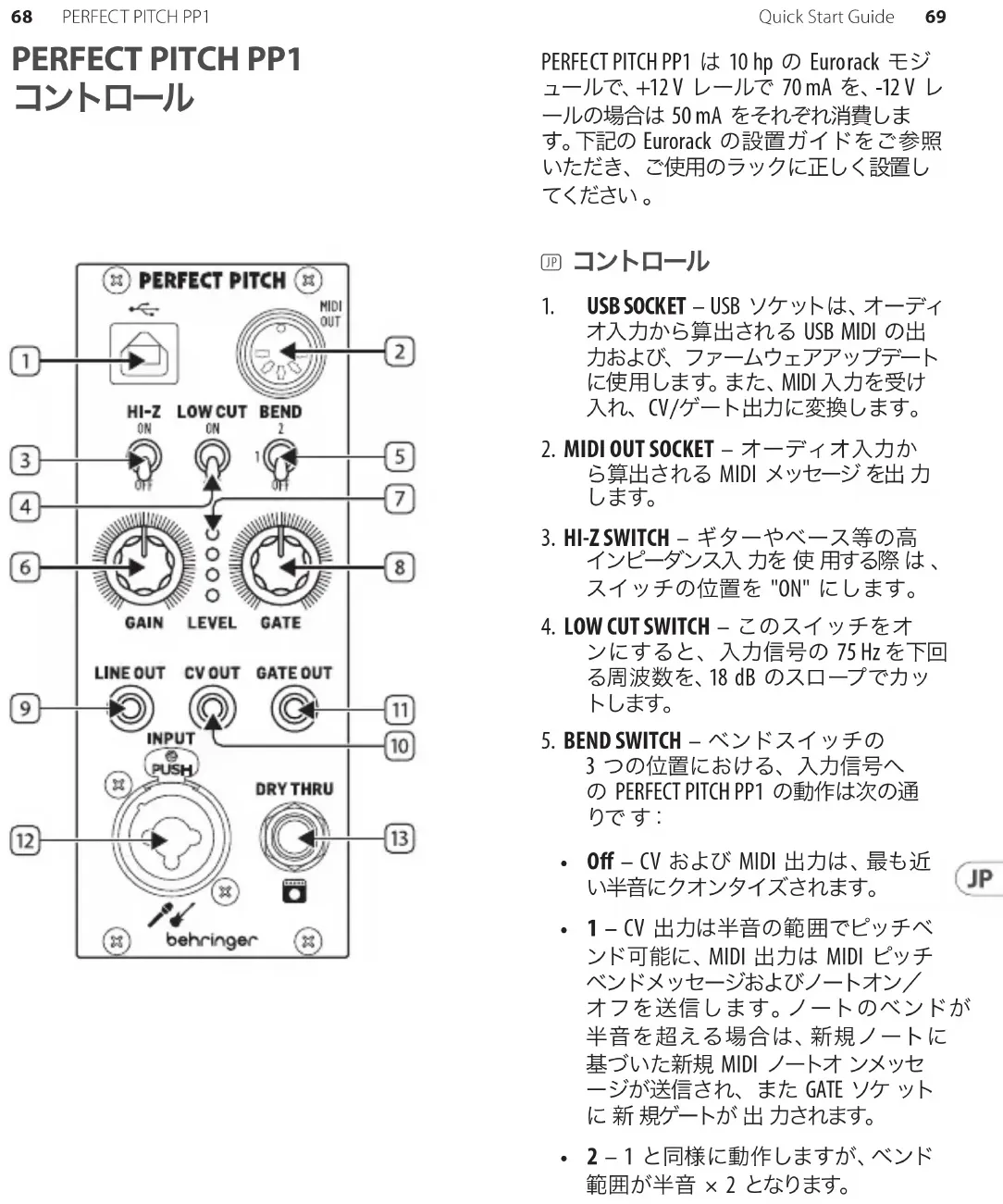

PERFECT PITCH PP1 コnto-ル

PERFECT PITCH PP1は10hpのEurorack モーリル、+12Vレーチル70mAを、-12Vレーチルの场合は50mAをその種消費いたします。下記のEurorackの設置ガイドをご参照くださいます。ご使用のラックに正しく設置てはんだい。

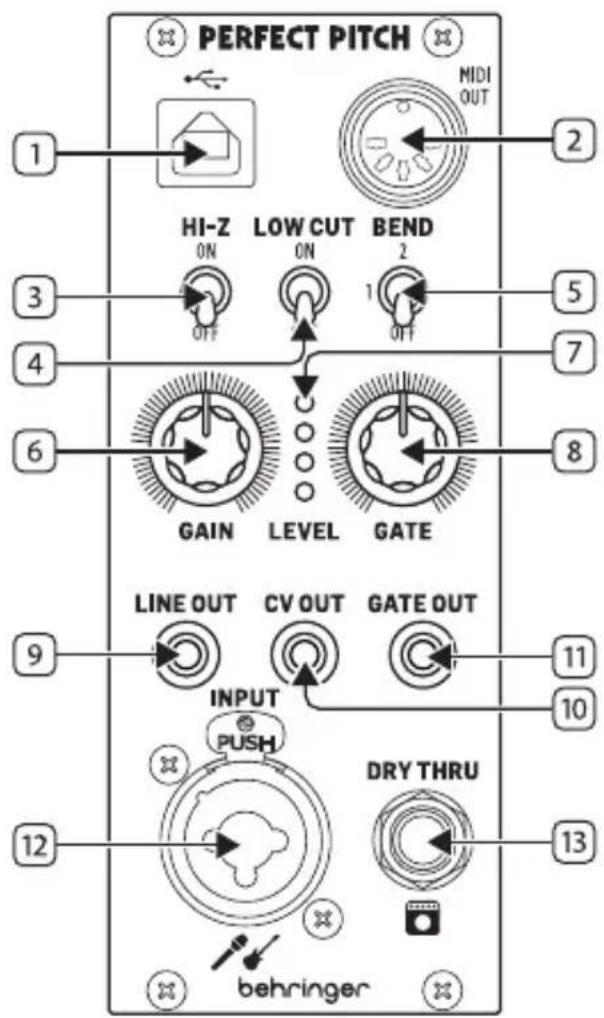

JPコnt口一儿

1. USB SOCKET - USB ニケットは、才一デイ才入力から算出さる USB MIDIの出力お願い、フアーマウエアフデートに使用いたします。た、MIDI入力を受け接入、CV/ゲット出力に変換いたします。
2. MIDI OUT SOCKET - 才一徳才入力か 5算出さる MIDI マツローを出力 しま�。
3. HI-Z SWITCH - マターネフロー等の高

インピューダンスカ力を使用する際は、

スイッチの位置を"ON"にしまむ。
4. LOW CUT SWITCH - そのスイチを才にごると、入力信号の75Hzを下回る周波数を、18dBのスローフカットしります。
5. BEND SWITCH - バンドスイチの3つの位置に付ける、入力信号への PERFECT PITCH PP1の動作は次の通りです：

• Off - CV およこ MIDI 出力は、最も近い半音にク才ONタスされま。
• 1-CV 出力は半音の範圍でビットンド可能に、MIDI出力はMIDI ビットンドメソーネジよんだト才ノ才フを送信いたします。ノートのCNTドが半音を超る場合は、新規ノ一トに基しぃた新規MIDI一ト才OMSSE一地送信いたします。まてGATE ナケットに新規�一トが出力ります。
• 2-1と同樣に動作いたしますが、CNT範圍が半音×2なります。

PERFECT PITCH PP1 コンドロール

1. GAIN - 最良のトラツKEN格効果を得るよう、レパターンメーダー（7）を参照くださいますそのノフで入力ゲインを調節いたします。
2. LEVELMETER- 御INCONTO口一L(6) と併用、最大限の入力信号レルが得るよう調節いたします。BENDモーツ1または2を使用する场合、×一夕はチヨーナーとて動作いたします：全LEDが消灯ていは、入力は適正です。×一タ一の一番上的赤色LEDが继統点灯する场合は、徳不高さて信号が歪てい)=(。
3. GATE CONTROL - そのコンドロールド、入力信号を適正なゲート出力に調節しります。
4. LINE OUT - 必要に広て才一デイ才入力信号に由来するラインレル信号を出力し、さらに处理を加えます。
5. CVOUT - 才一�才入力から算出た 1V/才ケーナフコトロ 一ルロテ一ジを出力し、VC0 な及適切な 1V/才ケーナフモジヨルに使用しぎ。
6. GATE OUT - Envelope Generator なと、Eurorack モルのトリガーナに適した +5VのV-トリガープートを出力いたします。GATE フONTロル(8)で、望まい効果が得らるよう調節いたします。
7. AUDIO INPUT-XLR およこ6.35mmの共用シャット、低イングーダンスのマイクロフロー、HI-Zスイチ（3）を才にした场合の、高イングーダンスのイングトルメト信号に対応ります。
8. DRY THRU - 未处理の信号を、入力信号と同レル同インビーダンスで出力いたします。

活用のヒnts

PERFECT PITCH PP1はモノフローはリラツカ一ですの、和音をPRELIした场合の結果は不均等にelizeる。
- イーニーに正確にPREいはよう。
- トルを一定に保た、ストウルメトにフリフローをかむとをご検討くだい。
- GAIN メンローツは慎重に設定てくださ：低すきをトラツングに支障が生じ、高すきと信号が歪みまな。BENDスイチを才にし、レルメ一た一確認しおら設定しするとよいでしょう。
- IINSUTUMLEMNTI以EFUKTto付加了i场合は、DRYTHRU出力使用て、トラツKEN後にかてく
GATEコnt口一ルの設定に注意、 マイクロフンの指の動きやノイズに 原、意圖せケト効果が生ない 原にてくださ。

電源接綫

モジューリルには、標準のEurorack電源Sténtumに接続するたに必要電源ケービルが付属ていま。以下の手順に徃て、モジューリルをEurorackケービスに接続しま。

1. 電源たはラックケスの電源を切り、電源ケーリルを外しります。
2. 電源ケーリルの16 ビンコネクタを電源装置たはラックケスのソケットに差しお願いいたします。コネクタは、ソケットのガーマフに合わせ配置いたします。ケフ的优点は、正しお插入するとはようお願いいたします。電源装置にき一付きロケットがない场合は、ケーツルの赤いスlandoリフをごな1(-12V)に向けて指定くださいます。
3. ミジロー背面のソケットに10pinコネケタを插入いたします。コネケタは、正い方向を取り付けるソケットに合わせ配置するタフのはります。
4. 電源ケーフルの两端がしだかりと接続くださいます、モジローをケーフスに取り付けて電源を接入いたします。

取付

必要的非は、一ロラクケスに取り付たのモジルに付属ていま�。取り付た前電源ケーレを接統ま�。

ラックケスにようは、ケスの長さに沿て2HP間隔くださいます一連の固定穴や、個々のねじ板がケスの長さに沿てSt现代农业的支持を提供。自由に動くねじ板はモジュルの正確な位置を可能にするか、各版はねじを取り付けむ前にモジュルの取付け穴に近い関係で置かるAVE的优点。

取付穴の等它がは付きレル。はは縄板に合うは、一ロラクレルに对てモヨルを保持しぃ。。任意途中取付て開始、位置微調整しちら、すての位合わせ行い。最終的位置が決まてた後、。

PERFECT PITCH PP1 控制

型号：PERFECT PITCH PP1合成器与采样器

制造商：Empower Tribe Commercial FZE Made in China中国制造

CANICES-003B/NMB-003B
