使用説明書 MODEL 15 BEHRINGER

注意 感電の.恐れがありますので、カバーやその他の部品を取り外したり、開けたりしないでください。高品質なプロ用スピーカーケーブル(1/4"TS標準ケーブルおよびツイストロッキングプラグケーブル)を使用してください。

このシンボルは、どこに現れても、筐体内部に絶縁のない危険な電圧が存在しており、これは感電の危険性を構成する可能性があることを示しています。

注意 火事および感電の危険を防ぐため、本装置を水分や湿気のあるところには設置しないで下さい。装置には決して水分がからないように注意し、花瓶など水分を含んだものは、装置の上には置かないようにしてください。

注意 このマークが表示されている箇所には、内部に高圧電流が生じています。手を触れると感電の恐れがあります。

12 13 Quick Start GuideMODEL 15

注意 取り扱いとお手入れの方法についての重要な説明が付属の取扱説明書に記載されています。ご使用の前に良くお読みください。

注意 これらのサービス指示は、有資格のサービス担当者のみが使用するためのものです。操作説明書に含まれているもの以外のサービスを行わないでください。 修理は有資格のサービス担当者によって行われなければなりません。

警告 デバイスの取り付け または操作を行う前に、電気および安全に関する情報については、底部の外装に記載されている情報を参照してください。

1. すべての指示と警告を注意深く読み、従ってください。

2. 装置を水から離してください(屋外用の製品を除く)。

3. 乾いた布でしか清掃しないでください。

4. 換気口を塞がないでください。密閉されたスペースには取り付けないでください。必ず製造元の指示に従って取り付けてください。

5. 電源コードを特にプラグやアプライアンスの差込口で損傷から守ってください。

6. 暖房器、ヒーター、ストーブ、アンプなど発熱する機器の近くには取り付けないでください。

7. 偏光または接地型プラグの安全目的を妨げないでください。偏光プラグは片方がもう一方より幅が広いものです（アメリカとカナダ専用）。接地型プラグは二本の刃と三本目のアースプラグがついています。幅の広

い刃または三本目のプラグは安全のために設けられています。提供されたプラグがコンセントに合わない場合は、電気技師に相談して陳腐化したコンセントを交換してください。

1. 電源コードを特にプラグやアプライアンスの差込口で損傷から守ってください。

2. 製造元が推奨するアタッチメントやアクセサリーだけを使用してください。

1. 指定されたカート、スタンド、三脚、ブラケット、またはテーブルだけを使用してください

さい。カート/装置の組み合わせを移動する際には倒れないように注意してください。

1. 嵐時や長期間使用しない場合はプラグを抜いてください。

2. 特に損傷後は、修理には資格のある専門家を利用してください。

3. 保護アース 端子のある装置は、保護アース接続のあるメインの電源コンセントに接続してください。

4. メインプラグまたはアブライアンスコプラが切断装置として使用される場合、切断装置は操作可能でなければなりません。

5. 書棚などの密閉された空間には設置しないでください。

6. ろうそくなどの明火を装置に置かないでください。

7. 動作温度範囲は 5℃ から 45℃ までです (41°F から 113°F)。

法的放棄

ここに含まれる記述、写真、意見の全体または一部に依拠して、いかなる人が損害を生じさせた場合にも，Music Tribe は一切の賠償責任を負いません。技術仕様、外観およびその他の情報は予告なく変更になる場合があります。商標はすべて、それぞれの所有者に帰属します。Midas, Mark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones および Coolaudio は Music Tribe Global Brands Ltd. の商標または登録商票です。© Music Tribe Global Brands Ltd. 2024 無断軽用禁止。

限定保証

適用される保証条件と Music Tribe の限定保証に関する 概要については、オンライン上 community.musictribe.com/support にて詳細をご確認ください。

① ARP/SEQ(アルペジオ/シーケンサー) LED - 現在のテンボを表示します。

① RATE(レート) - ARP/SEQ のレートを調節します。

③ MODE (モード) - アルベジェーター、シーケンサーまたはシーケンサーレコード入力を選択します。

① DIRECTION (方向) - ARP モードで ORDR にすると、プレイした 順番通りにノートをプレイします。SEQ ORDR モードでは、ノートは最初から最後までプレイします。ARP <</> もードでは、プレイした 順番でノートをプレイした後、逆順でプレイします。SEQ <</> もードでは、ノートを最初から最後までプレイした後、尻る方向にプレイします。ARP RNDM モードでは、ノートは尻る方向でランダムにプレイします。SEQ RNDM モードでは、プログラムしたノートをランダムにプレイします。

⑤ OCT/SEQ (オシレーター / シーケンサー) - スイッチを "ARP" に設定している時は、OCT/SEQ スイッチでアルベジオパターンのプレイ時に使用するオクタープ数を指定します。MODE スイッチの位置を "SEQ" または "REC" にした場合、3つのシーケンサバターンのいずれをプレイまたはレコーディングするかを指定します。

⑤ GLIDE (グライド) - あるノートから次のノートへ移行する際の、ノート間のビッチ変化です。GLIDE コントロールでは、この変化の完了にかかる時間の長さを制御します。GLIDE コントロールを最小に設定すると、グライド効果は生じません。

① LFO LED - LFO のレートを表示します。

⑧ RATE(レート) - LFO の周波数を設定します。

PITCH MOD (ピッチモジュレーション) - オシレーター 1 および 2 のピッチに適用するモジュレーションの最大デプスを決定します。

⑩ PULSE WIDTH (パルス幅) - OSC 1 および 2 の、SQUARE (スクエア) および NARROW PULSE (ナローバルス) 波のパルス幅に適用するモジュレーションの最大デプスを決定します。

⑪ FILTER MOD (フィルターモジュレーション) - フィルターのカットオフ周波数に適用するモジュレーションの最大デブスを設定します。

⑫ WAVEFORM (波形) - LFO モジュレーションの波形を, SINE (サイン波)、SAWTOOTH (ノコギリ波)、RAMP (ランプ) または SQUARE (スクエア波) より選択します。

⑬ PLAY/TIE(プレイ/タイ) - ARP/SEQ を開始、またはシーケンサーレコード時にタイをかけたノートを入力します。

(14) HOLD/REST (ホールド/レスト) - ホールド機能を有効にし、アルペジエーターまたはシーケンサーを継続プレイします。シーケンサーレコード時は、HOLD を REST (休符) ステップ入力に使用します。

(1) TAP/ACCENT (タッフ/アクセント) - TAP を 3 回以上押して, ARP/SEQ のテンポを設定します。タップテンポがオンの時は, TAP ポタンが点灯します。終了するには TAP ポタンをライトが消えるまで長押しします。SEQ REC では、ステップにアクセントを設定する場合に TAP を使用

します。ダイナミクスの変化を確認するには、VELOCITY（ベロシティ）出力ジャッとFILTER IN（フィルター入力）ジャックをパッチケーブルで接続します。

16 OCTAVE 1(オクタープ1) - OSC1 のオクタープを 32,16,8' または 4' のいずれかに設定します。

17 OCTAVE 2 (オクターブ2) - OSC 2 のオクターブを 16,8,4 または 2 のいずれかに設定します。

⑬ SYNC(シンク) - OSC2の位相を OSC1の位相とハードシンクします。これにより、OSC1のゼロクロッシングごとに OSC2がリセットされます。

19 FREQUENCY (周波数) - OSC2を ±7 の範囲で OSC1 からデチューンします。

[20] WAVFORM OSC 1 (波形 オシレーター1) - TRIANGLE (三角波), SAW (ノコギリ波), SQUARE (スクエア波) および NARROW PULSE (ナローパルス) いずれかの波形を選択します。

WAVFORM OSC 2/SUB (波形 オシレーター2/サブ) - OSC 2 または SUB オシレーターの波形を、TRIANGLE (三角波)、SAW (ノコギリ波)、SQUARE (スクエア波) および NARROW PULSE (ナローパルス) のいずれかより選択します。

23 FINETUNE (微調整) - シンセの全体的なチューニングを半音 ±4 つの範囲で調節します。

21 MIXER 1 (ミキサー1) - OSC1 のレベルを 0% - 100% の範囲で調節します。

24 MIXER 2 (ミキサー2) - OSC2 のレベルを 0% - 100% の範囲で調節します。

25 MIXER 3 (ミキサー3) - OSC 3/White Noise (ホワイトノイズ)のレベルを 0%-100% の範囲で調節します。

26 HI PASS FILTER (ハイパスフィルター) - 信号経路にパッチすると、調節可能 6 dB / オクターブ ハイパスフィルターを適用します。

(2) ATTENUATOR (アッテネーター) パッチすると、アッテネーターによりノーマルおよび反転値が適用されます。中央位置では、ATTENUATOR コントロールはフルフェクトとなりま；いかなる入力信号も完全にアッテネートされます。値を中央から時計回り方向に上げるとアッテネート効果は減少し、完全に上げ切るとフルスケールの入力信号がリストアされ、何の作用も受けない状態でパスされます。値を中央から反時計回り方向に下げると、反転信号へのアッテネート効果が減少し、完全に回し切るとフルスケールの反転信号がリストアされます。

20 MODULATION (モジュレーション) - フィルターカットオフ周波数に適用するモジュレーションの量、オシレーターのピッチ、パルス波形の幅を決定します。

29 CUTOFF(カットオフ) - フィルターのカットオフ周波数を調節します。

[30] KEYTRACKING(キートラッキング) - 績盤でプレイされたノートの値を制御し、フィルターのカットオフ周波数に作用します。高いノートは、低いノートに比べて音が明るくなります。12の位置では、緩盤でプレイしたノートの値がカットオフ周波数に与える作用は、フル値の半分となります。キーボードトラッキングは“OFF”の位置ではバイパスされます。11の位置では、プレイしたノートの値はフル値でカットオフ周波数に作用します。

③ RESONANCE(レゾナンス) - フィルターのレゾナンスを調節します。カットオフポイント周辺の周波数を強調します。

12 ENV AMT (エンベロープ量) - エンベロープの生成するコントロール信号を、フィルターのカットオフ周波数に対し時間経過と共に適用する量を講節します。このコントロールは二極です: ENV AMT コントロールを時計回り方向に回と、CUTOFF 位置からフィルターのカットオフ周波数を上げます。反時計回り方向に回と、CUTOFF コントロールの現在の欲定よりフィルターのカットオフ周波数を下げます。

⑪ ATTACK(アタック) - エンベロープのアタックタイムを制御します。

③4 DECAY (ディケイ) - エンベ ロープの減衰時間を制御します。

35 SUSTAIN (サステイン) - エンベロープのサステインレベルを制御します。

③6 RELEASE (リリース) - エンベロープのリリースタイムを制御します。

37 MIDI LED - MIDI をデータ表示する LED です。

[VOLUME (音量) - 0 \~100% の範囲でメイン音量を調節します。

10 VCA MODE - ボルテージ制御されているアンプリファーを、ENVELOPE (エンベロープ)、KEYBOARD RELEASE (キーボードリリース) または DRONE MODE (ドローンモード) に追随するよう設定します。

④1 REVERB MIX (リバーブミックス) - リバーブのドライ / ウェットバランスを調節します。

MODEL 15 コントロール

42 AUDIO INPUT (オーディオ入力) - 外部または内部オーディオの入力に使用します。

43 MIX1(ミックス1) - ミキサ ーチャンネル1へ入力し ます。

44 MIX2 (ミックス 2) - ミキ サーチャンネル 2 ヘ入力します。

④ MIX3 (ミックス 3) - ミキ サーチャンネル 3へ入力します。

[46] REVERB INPUT (リバープ入力) - リバープ入力に直接パッチします。

④ FILTER INPUT (フィルター入力) - フィルターにバッチします。

48 Hi Pass (ハイパス) - ハイパスフィルターに直接パッチします。

④9 OSC1 PWM (オシレータ -1) - OSC1で選択した SQUARE（スクエア）または NARROW PULSE（ナローパルス）波形のパルス幅をモジュレートするための入力です。

30 ENV AMT (エンベロープ量) - フィルターのカットオフ周波数に適用するエンベロープ量を制御するための CV 入力です。

⑤ CUTOFF (カットオフ) - フィルターのカットオフ周波数を制御するための CV 入力コントロールです。

52 OSC 2 FM (オシレーター 2 FM) - オーディオ信号または高域コントロール信号をこの入力端子に接続すると、OSC2でリニア周波数モジュレーション (FM) を開始します。

③3 OSC1CV(オシレーター1CV) - 0SC1のピッチ(周波数)を制御します。

(54) OSC2 CV (オシレーター2 CV) - OSC2 のピッチ (周波数) を制御します。

53 ENV TRIG (エンベロープトリガー) - エンベロープのトリガー入力。

⑤6 VCA INPUT (VCA入力) - VCA へのオーディオ入力です。この入力に別のオーディオソースを接続すると、VCA入力からのフィルター出力との接続を切断します。

⑤ VCA CV - この入力に接続したコントロール 信号は MODEL 15 の全体的な出力音量に影響します。

⑤ LFO TRIG (LFO トリガー) - LFO のスタートポイントをトリガーします。

59 LFO RATE (LFO レート) - LFO のレートを制御する CV 入力です。

⑤0 ATT INPUT (アッテネーター入力) - アッテネーター直接入力。

⑥ ARP/SEQ SYN (アルベジェーター/シーケンサーシンク) - ARP または SEQ を外部クロックに同期します。

62 ARP/SEQ RES (アルベジエーター/シーケンサーレゾナンス) - ここに接続されたコントロール信号で、アルベジオおよび/またはシーケンサーをパターンの頭にリセットします。

⑥3 ARP/SEQ ON (アルベジエーター／シーケンサー オン) - ARP または SEQ をトリガーしスタートさせます。

☑ MULTI 1(マルチ1) - 入力または出力を、複製もしくは統合する際に使用します。

65 AUDIO OUTPUT (オーディオ出力) - MODEL 15 の 3.5 mm 出力。

⑯ VCA OUTPUT (VCA 出力) - VCA 部の出力。

⑥ MIXER (ミキサー) - ミキサ一部の出力。

58 HI-PASS (ハイパス) - ハイパス部の出力。

⑥ FILTER (フィルター) - フィル ター部の出力。

70 REVERB (リバープ) - リバープ部の出力。

⑦ W NOISE (ホワイトノイズ) - ホワイトノイズオーディオ出力。

① P NOISE (ピンクノイズ) - ピンクノイズオーディオ出力。

③ OSC1(オシレーター1) - OSC 1の出力。

⑭ SUB (サブ) - サブオシレーターの出力。

⑲ OSC2(オシレーター2)-OSC 2の出力。

⑦ ENV (エンベローブ) - エンベローブ部の出力。

⑦ S&H (サンプル & ホールド) - サンプル & ホールドの出力。

⑦ ENV INV (エンベロープ反転) - エンベロープ部の反転出力。

79 ATT OUTPUT (アッテネーター出力) - アッテネーター入力の出力。

⑧ LFO-LFO 出力の信号。

⑥1 VELOCITY (ベロシティ) - 入力された MIDI ベロシティ メッセージより、コントロールボルテージを出力。

[8] NOTE CV - MIDIノート情報をコントロールボルテージとして出力。

83 GATE (ゲート) - MIDI 入力からの MIDI ゲート CV を出力。

84 SYNC (シンク) - 外部スレープ機器へのクロック出力。

85 MULTI 2 (マルチ 2) - 入力または出力を、複製もしくは統合する際に使用します。

86 AUDIO OUTPUT (オーディオ出力) - 6.35 mm オーディオ出力。

PHONES (ヘッドフォン出力) - ヘッドフォンを接続する 6.35 mm 接続端子。

☑ PHONES VOLUME (ヘッドフォン音量) - ヘッドフォン音量を個別に制御。

85 MIDI CHANNEL SELECT (MIDI チャンネル選択) - ディップスイッチで、MIDI チャンネル 1～16 を選択します。

90 OUT/THRU (出力/スルー) - MIDI DIN で、出力またはスルーに使用します。

⑨ USB - 標準 USB A タイプ または B タイプケーブルでコンピューターを接続します。

92 ON/OFF (オン/オフ) - 電源スイッチ。

91 DC INPUT (DC 入力) - 必ず、付属の PSU のみを使用します。12 V 1000 mA。

MODEL 15 控制

第二步: 控制

MIDI 输入 (MIDI IN) - MIDI DIN 输入。

混响输入 (REVERB INPUT) - 直接接入到混响输入。

SAUVEGARDER LA SÉQUENCE

HÄRDVARUINSTÄLLNINGAR

このスタートアップガイドには、MODEL 15 の設定方法と、その機能についての簡潔な解説を記載しています。

接続

MODEL 15 をご 使用のシステムに接続する際は、 本マニュアル冒頭の接続例をご参照ください。

ソフトウェアセットアップ

MODEL 15 は USB クラスコンプライアント MIDI 機器なので、ドライバーのインストールは不要です。MODEL 15 をウィンドウズまたは MacOS で使用する場合、追加のドライバーをインストールする必要はありません。

ハードウェアセットアップ

ご使用のシステムの接続をすべておこないます。接続作業の際は、MODEL 15 の電源はオフにしておいてください。

サウンドシステムの電源がオフになっていることをご確認ください。

MODEL 15 の電源は、他のパワーアンプリファーより先にオンにし、オフにする際は最後にします。これによりスピーカーに対する、電源のオンオフにともなうポップノイズや衝撃音を防ぎます。

ウォームアップ時間

MODEL 15 をレコーディングやライブパフォーマンスにご使用いただく前に、15分間以上のウォームアップ時間を確保いただくことを推奨します（寒冷な場所から逆び込んだ場合はさらに時間を延長してください。ウォームアップ時間によって、アナログ回路が実用温度に達する時間を確保し、精確なパフォーマンスが得られます。

ファーストサウンド

新しいシンセサイザーでサウンドメイキングを開始するにあたり、次の手順をご参照ください：

1. まず VOLUME (音量) を 50% まで上げます。

2. FILTER (フィルター) を最大 (20 kHz) まで上げます。

3. ENVELOPE SUSTAIN (エンベロープサステイン)、DECAY (ディケイ) および RELEASE (リリース) を 5 以上まで上げ、ATTACK (アタック) を 0 にします。

4. MIXER 1 LEVEL (ミキサー 1 レベル) を最大に上げ、WAVEFORM (波形) を三角波にします。

5. MIDI DIN IN または USB を通じて縦盤を接続し、MODEL 15 背面にあるディップスイッチおよび外部縦盤で、正しい MIDI チャンネルを選択します。
6. 接続した鍵盤をプレイし、音量を安全で快適なレベルに調節します。
7. そのほかのオシレーターの LEVEL (レベル) および WAVEFORM (波形) を調節し、設定やチューニングを試します。
8. ホワイトノイズを付加する場合は MIXER 3/W NOISE LEVEL (ミキサー 3/ホワイトノイズレベル) を調節します。

ファームウェアアップデート

当社ウェブサイト behringer.com を定期的にご覧いただき、Behringer SYNTHTRIBE アプリのアップデートの有無をご確認ください。

アプリは、MODEL 15 のアップデートにダウンロード/使用する、最新のファームウェアファイルを探索します。

シーケンサー

MODEL 15 シーケンサーは、最大 256 のノートを含む3種類のシーケンスを、保存およびプレイパックします。

1. シーケンサーをレコーディング可能状態にするには、MODE スイッチを "REC" にし、OCT/SEQ スイッチを 1 に合わせます。
2. 接続したキーボードで 任意のノートをプレイします。これがシーケンスの最初のノートとなります。注意：REC モードに最初のノートを入力すると、選択中のシーケンスの既存データが消去されます！
3. 空白のステップは REST（休符）ボタンを押して入力します。
4. 鍵盤で別のノートをプレイします。
5. TIE (タイ) ボタンを押して同じノートを再度プレイします。こうすると両ノートを 1 つのノートとしてプレイします。
6. 新しいノートを長押しします。そのノートをホールドしながら、別のノートを押します。

注意：ブレイバック中、これら2つのノートの移行はレガートとなります。

1. 最後に、ラストノートを1つプレし、ACCENT（アクセント）ボタンを押します。注意：レイパック中、このステップはアクセントボルテージを VELOCITY（ペロシティ）出力ジャックより出力され、別のセクションにパッチ可能です。CUTOFFIN（カットオフ入力）ジャックに入力して試してみると良いでしょう。

レコーディング終了

レコーディングを終了するには、MODE スイッチを "SEQ" の位置にします。

シーケンスをプレイする

PLAY（プレイ）ボタンを担し、ノートを押してシーケンスを聴きましょう。注意：新しいノートをプレイすると、シーケンスが移調します。

シー ケンサーストアリング

シーケンスを削除するには、セクションの頭からもう一度開始します。シーケンスを保存してさらに新規シーケンスを作成するには、OCT/SEQ スイッチを2または3に設定して、上記と同じ手順でおこなってください（使用可能なシーケンスロケーションは3つあります）。

シーケンスの編集

シーケンスの編集は、ライブブレイバック中にリアルタイムでのみ可能です。シーケンスを編集するには：

シーケンス編集モードへ入り：

MODE スイッチの位置を "SEQ" にし、PLAY (プレイ) を押します。シーケンスのプレイバック中、MODE スイッチの位置を "REC" にします。

注意：プレイしたタイ、アクセント、休符、またはノートは、そのステップの現在の情報を上書きしますが、シーケンスのそれ以外のノートは消去しません。

編集モードを終了する:

レコーディングを終了するには、MODE スイッチの位置を"SEQ"に戻します（シーケンスはプレイを総続しますが、個々のイベントの編集はできなくなっています）。

警告: リアルタイムでノート情報を編集するには、シーケンサーがプレイ状態である必要があります。MODE スイッチが "REC" に設定されており、シーケンサーが停止した状態でノートを押した場合、そのシーケンスの全データは消去されます。

64 MODEL 15

Quick Start Guide

MODEL 15 はじめに

ステップ 3: はじめに

MODEL 15 SYNTHTRIBE

SYNTHTRIBE アプリケーションでは、MIDI チャンネル番号を選択し、MODEL 15 の各種パラメーターをお好きなように設定および調節できます。MODEL 15 を、USB を通じてコンピューターに接続し、アプリケーションを起動します (PC または MacOS)。

当社ウェブサイトを定期的にチェックいただき、SYNTHTRIBE または MODEL 15 の付随資料をご確認ください。

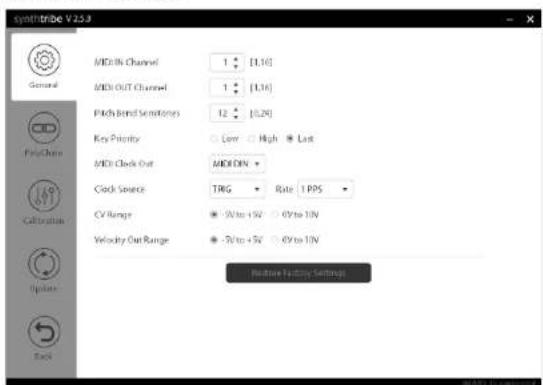

代表的な SYNTHTRIBE 画面

注意：OUTPUT（出力）パラメーターでは、選択肢はMIDI(DIN), MIDI(USB)またはBOTH（両方）です。
