MODEL 15 - 合成器 BEHRINGER - 免费用户手册

用户手册 MODEL 15 BEHRINGER

产品输出端子带有此标志表示此端子具有大电流，存在触电危险。仅限使用带有1/4"TS或扭锁式插头的高品质专业扬声器线。与这些端子连接的外部导线需要由经过指导的人员来安装和使用厂家提供的导线或指定的导线。

此标志提醒您，产品内存在未绝缘的危险电压，有触电危险。 此标志提醒您查阅所附的重要的使用及维修说明。请阅读有关

手册。

小心

为避免着火或触电危险,请勿将此产品置

于雨淋或潮湿中。此产品也不可受液体滴溅，盛有液体的容器也不可置于其上，如花瓶等。

小心

维修说明仅是给合格的专业维修人员使用

的。为避免触电危险，除了使用说明书提到的以外，请勿进行任何其他维修。所有维修均须由合格的专业人员进行操作。

1. 请阅读,保存,遵守所有的说明,注意所有的警示。

2. 请勿在靠近水的地方使用本产品。

3. 请用干布清洁本产品。

4. 请勿堵塞通风孔，安装本产品时请遵照厂家的说明，通风孔不要覆盖诸如报纸，桌布和窗帘等物品而妨碍通风。

5. 请勿将本产品安装在热源附近, 如暖气片, 炉子或其它产生热量的设备 (包括功放器)。产品上不要放置裸露的火焰源, 如点燃的蜡烛。

6. 如果产品附带接地插头，请勿移除接地插头的安全装置，接地插头是由火线和零线两个插片及一个接地插片构成。如随货提供的插头不适合您的插座，请找电工更换一个合适的插座。

7. 妥善保护电源线，使其不被践踏或刺破，尤其注意电源插头，多用途插座接设备连接处。

8. 请只使用厂家指定的附属设备和配件。

1. 请只使用厂家指定的或随货销售的手推车,架子,三角架,支架和桌子等。若使用手推

请注意安全放置 推车和设备倾倒

1. 遇闪电雷鸣或长期不使用本设备时，请拔出电源插头。

2. 如果电源线或电源插头受损, 液体流入或异物落入设备内设备遭雨淋或受潮, 设备不能正常运作或被摔坏等, 设备受损需进行维修时, 所有维修均须由合格的维修人员进行维修。

3. 如果产品附带接地插头，本产品应当连接到带保护接地连接的电网电源输出插座上，确保连接电源时一定有可靠的接地保护。

4. 若电源插头或器具耦合器用作为断路装置, 应当保证它们处于随时可方便操作状态。

1. 本产品仅适合用于海拔 2000 米以下和非热带气候条件下的地区。

法律声明

对于任何因在此说明书提到的全部或部份描述、图片或声明而造成的损失，Music Tribe不负任何责任。技术参数和外观若有更改，恕不另行通知。所有的商标均为其各自所有者的财产。Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones 和 Coolaudio 是 Music Tribe Global Brands Ltd. 公司的商标或注册商标。© Music Tribe Global Brands Ltd. 2024 版权所有。

保修条款

有关音乐集团保修的适用条款及其它相关信息，请登陆community.musictribe.com/support网站查看完整的详细信息。

14 MODEL 15

Quick Start Guide

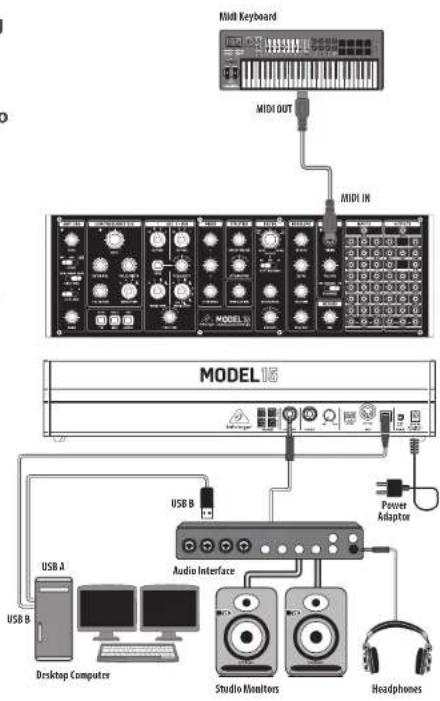

MODEL 15 Hook-up

EN Step 1: Hook-Up
ES Paso 1: Conexión
FR Etape 1: Connexions
Schritt 1: Verkabelung
PT Passo 1: Conexões
Passo 1: Collegamento
Passo 1: Allacciare
St.1: Anslutning
PL Krok 1: Podłączeni
① ステップ 1: フックアップ
[CN] 第一步: 连接应用

Studio System

③6 MIDI IN (MIDI入力) - MIDI DIN 入力。

① 毯音器/音序器 ARP/SEQ） - 指示灯-显示当前节奏。

② 速率 RATE) - 调整 ARP/SEQ 的速率。

③ 模式 MODE) - 选择语音器、音序器或输入音序器记录。

④ 方向 DIRECTION) - 在 ARP 模式下, 顺序 QDRD 表示音符将按演奏顺序演奏。在 SEQ QDRD 模式下, 音符将从头到尾演奏。在 ARP <</>> 模式下, 音符将按演奏顺序演奏, 然后按反向顺序演奏。在 SEQ <</>> 模式下, 音符将从头至尾演奏, 然后反向演奏。在 ARP 随机 (RNDM) 模式下, 音符会以随机方式演奏。在 SEQ RNDM 模式下, 编入的音符将按随机顺序演奏。

(5) 八度/音序 OCT/SEQ)— 当开关设置为 ARP 时, OCT/SEQ 开关指定琶音演奏的八度八度数。如果模式 (MODE) 开关设置为 SEQ 或 REC 位置, 则开关指定演奏或录音的三个音序器模式中的一个。

6 滑音 (GLIDE) - 从一个音符变为另一个音符时的音高变化。滑音控制设置完成这一变化所需的时间。当滑音控制设置为最低值时，不会产生滑音效果。

① 低频振荡器 (LF0) 指示灯 - 显示低频振荡器的速率。

③ 速率 (RATE) - 调整低频振荡器的速率。

9 音高调制 (PITCH MOD) — 确定振荡器 1 和 2 音高的最大调制深度。

⑩ 脉冲宽度 (PULSE WIDTH) - 设置振荡器 1 和 2 方波和窄脉冲的脉冲宽度的最大调制深度。

⑪ 滤波器调制 (FILTER MOD) - 设置将滤波器截止频率的最大调制深度。

波形 (WAVEFORM) - 选择正弦、锯齿、反锯齿或方波形状进行低频振荡器调制。

13 演奏/连音 (PLAY/TIE) - 启动谐音器/音序器, 或可用于在音序记录中输入连音。

14 保持/休止 (HOLD/REST) - 激活保持 HOLD 功能，允许琶音器或音序器持续演奏。在音序器记录中，保持 (HOLD) 用于输入休止符 (REST) 音步。

11 打拍/重音 (TAP/ACCENT) - 按下打拍 (TAP) 至少 3 次，为语音器/音序器设置节奏。打拍速度启用时，TAP 按钮会亮起。要退出，请按住 TAP，直到灯熄灭。在音序记录 (EQ REC) 模式下，TAP 按钮可用于将重音添加到音步中。为了听到这种动态变化，你需要将电缆从速度(VELOCITY)输出插孔连接到滤波器输入(FILTER IN)插孔。

(16) 八度 (OCTAVE) 1 - 将振荡器 1 的八度设置为 32', 16', 8' 或 4'。

17 八度 (OCTAVE) 2 - 将振荡器 2 的八度设置为 16,8,4' 或 2'。

同步 (SYNC) - 将振荡器 2 的相位设置为硬同步到振荡器 1 的相位。这将导致振荡器 2 在振荡器 1 每次过零时重置。

19 频率 (FREQUENCY) - 调整 ±7 半音, 使振荡器 2 不和振荡器 1 同频。

⑳ 振荡器 1 波形 (WAVFORM OSC1) - 选择三角形、锯齿、方波和窄脉冲。

振荡器 2/亚振荡器波形 (WAVFORM OSC 2/SUB) - 选择三角形、锯齿、正方波或窄脉冲用于振荡器 2 或亚振荡器。

⑫ 微调 - 合成器的整体调整, +4 半音。

21 混音器 1 (MIXER 1) - 调整 振荡器 1 电平, 0% - 100%。

24 混音器 2 (MIXER 2) - 调整振荡器 2 电平, 0% - 100%。

23 混音器 3 (MIXER 3) - 调整振荡器 3/白噪声电平, 0% - 100%。

26 高通滤波器 (HI PASS FILTER) - 在接入信号路径时应用可调节的 6 分贝/倍频程高通滤波器。

23 衰减器 (ATTENUATOR) — 接入后,衰减器提供正常值和反相值。在中心位置衰减器控制提供其全部效果:任何输入信号都完全衰减。从中心顺时针旋转将减少衰减,直到输入信号恢复全部幅度且传输不受影响。从中心逆时针旋转将减少衰减反相信号,直到拧到底后反相输入信号恢复全部幅度。

[28] 调制 (MODULATION) - 确定在滤波器截止频率、振荡器的音高和脉冲波形的宽度上应用多少调制。

29 截止频率 (CUTOFF) - 调整滤波器的截止频率。

32 按键跟踪 (KEY TRACKING) - 控制键盘上演奏的音符的时值，也会影响滤波器的截止频率。键盘上较高的音符听起来会比较低的音符更亮。在 12 位置，键盘上演奏的音符时值将以其一半影响其截止频率。在关闭 OFF 位置会绕过按键跟踪。在 11 位置，演奏的音符时值将以其全部时值影响其截止频率。

31 共振 (RESONANCE) - 调整滤波器的共振。这会强调截止点周围的频率。

① 包络量 (ENV AMT) - 调整 包络创建的控制信号将 有多少用于过滤器的截止 频率。该控制是两极化的: 顺时针转动 ENV AMT 控制 将从截止频率 (UTOFF) 位置提高滤波器的截止 频率。逆时针转动将从截 止频率 (UTOFF) 位置降低 滤波器的截止频率。

③ 起音 (ATTACK) - 控制包络的起音时间。

③4 衰减 (DECAY) - 控制包络的衰减时间。

35 保持 (SUSTAIN) - 控制包络的延音电平。

释放 (RELEASE) - 控制包络的释放时间。

⑰ MIDI 指示灯 - 指示灯表示 MIDI 输入有数据。

音量(VOLUME)-将主音量从0调整为100%。

40 VCA 模式 (VCA MODE) - 压控放大器可以设置为跟随包络 (ENV)、键盘释放 (RELEASE) 或 ON 模式。

④ 混响 - 调整混响的干温平衡。

② 音频输入 (AUDIO INPUT) - 用于输入外部或内部音频。

43 混音 (MIX) 1 - 输入到混音器通道 1。

混音 (MIX) 2 - 输入到混音器通道 2。

45 混音 (MIX) 3 - 输入到混音器通道 3。

④ 滤波器输入 (FILTER INPUT) - 接入到滤波器。

48 高通 (HI PASS) - 直接计入高通滤波器。

49 振荡器 1 脉宽调制 QSC1 PWM)—输入以调制振荡器 1 选择的方波或窄脉冲的脉冲宽度。

50 包络量 (ENV AMT) - 控制电压输入，以控制用于滤波器截止频率的包络量。

⑤ 截止频率 (CUTOFF) - 控制电压输入, 控制滤波器的截止频率。

[52] 振荡器 2 调频 (OSC2 FM) - 将音频信号或高频控制信号连接到此输入, 为振荡器 2 引入线性频率调制 (FM)。

③ 振荡器 1 控制电压 (OSC1 (CV) - 控制振荡器 1 的音高频率)

振荡器 2 控制电压 (OSC2 CV) - 控制振荡器 2 的音高频率。

包络触发 (ENV TRIG) — 包络的触发输入。

36 压控放大器输入 (VCA INPUT) - 这是压控放大器 (VCA) 的音频输入。将备用音频源连接到此输入，会将滤波器输出从压控放大器输入断开。

压控放大器控制电压 (VCA CV) - 连接到此输入的控制信号将影响 MODEL 15 的总输出音量。

58 低频振荡器触发 (LFO TRIG) - 触发低频振荡器的起始点。

59 低频振荡器速率 (LFO RATE) - 控制低频振荡器速率的控制电压输入

60 衰减器输入 (ATT INPUT) 衰减器直接输入。

MODEL 15 控制

第二步: 控制

⑥1 琵音器/音序器同步 (ARP/SEQ SYNC) - 将琶音器或音序器同步到外部时钟。

⑥ 琵音器/音序器重置 (ARP/SEQ RES) - 连接到此插孔的控制信号可以将琶音器和/或音序器重置到模式的开头。

⑥1 琵音器/音序器启动 (ARP/SEQ ON) - 触发琶音器或音序器开始运行。

⑥4 多路 1 (MULTI 1) – 可用于复制或组合输入或输出。

65 音频输出 (AUDIO OUTPUT) - MODEL 15 的 3.5 毫米输出。

65 压控放大器输出 (VCA OUTPUT) - 压控放大器部分的输出。

67 混音器 (MIXER) - 混音器部分的输出。

68 高通 (HI-PASS) - 高通部分的输出。

69 滤波器 (FILTER) - 滤波器部分的输出。

70 混响 (REVERB) - 混响部分的输出。

⑦ 白噪声 (W NOISE) - 白噪声音频输出。

② 粉红噪声 (P NOISE) - 粉红色噪声音频输出。

⑦ 振荡器 1(OSC1) - 振荡器 1 的输出。

⑦4 亚振荡器 (SUB) - 亚振荡器的输出。

⑦ 振荡器 2(OSC2) - 振荡器 2 的输出

⑦包络 (ENV) - 包络部分的输出。

⑦ 采样保持 (S&H) - 采样保持输出。

78 包络反相 (ENV INV) - 包络部分的反相输出。

⑦9 衰减器输出 (ATT OUTPUT) - 衰减器输入的输出。

③0 低频振荡器 (LFO) - 低频振荡器输出信号。

③1 速度 (VELOCITY) - 根据传入的 MIDI 速度信息输出控制电压。

③2 音符控制电压 (NOTE CV) - 将 MIDI 音符信息作为控制电压输出。

B3 门(GATE) - 根据 MIDI 输入输出 MIDI 门控制电压。

同步 (SYNC) - 用于从外部设备的时钟输出。

③5 多路 2 (MULTI 2) - 可用于复制或组合输入或输出。

36 音频输出 (AUDIO OUTPUT) - 6.35 毫米音频输出。

67 耳机 (PHONES) - 6.35 毫米耳机接口。

38 耳机音量 - 耳机电平的独立音量控制。

69 MIDI 通道选择 (CHANNEL) - 可使用 DIP 开关选择从 1 到 16 的 MIDI 通道。

输出/转发(OUT/THRU)-MIDI DIN可以用作输出或转发。

③1 USB - 使用标准 A 到 B USB 电缆连接到计算机。

52 开关 (ON/OFF) - 电源开关。

33 直流输入 (DC INPUT) - 仅使用所附的电源模块，12伏1000毫安。

MODEL 15 Getting Started

本《入门指南》将帮助您设置您的MODEL15并简要介绍它的功能。

连接

要将 MODEL 15 连接到您的系统，请查看本文档的前面的连接指南。

软件设置

MODEL 15 是一个 USB 类兼容 MIDI 设备, 因此无需安装驱动程序。MODEL 15 不要求任何额外的驱动程序来与 Windows 和 MacOS 配合使用。

硬件设置

完成系统中的所有连接。连接时保持 MODEL 15 电源关闭。

确保您的音响系统关闭。

打开 MODEL 15 后再打开任何电源放大器，最后一个关闭它。这将有助于防止扬声器出现开关引起的“爆破或砰砰声”。

预热时间

我们建议在录制或现场表演之前留出15分钟或更长时间让MODEL 15热身。如果它从寒冷中带进来，留出更多时间。这将给精密模拟电路的间，让其达到正常的工作温度和调谐性能。

首次发声

以下步骤将帮助您开始从新的合成器发出声音：

1. 开始时将音量 VOLUME 调到 50%。
2. 将滤波器 FILTER 调到最大值 10 千赫兹
3. 将包络保持 SUSTAIN) 衰减 DECAY 和释放 RELEASE) 调到 5 或更高, 并将起音 ATTACH) 调到 0。
4. 将混音器1电平调至最大,将其波形WAVEFORM)调到三角波。
5. 通过 MIDI DIN IN 或 USB 连接键盘, 确保通过 MODEL 15 背后的 DIP 开关和外接键盘选择正确的 MIDI 通道。
6. 演奏连接的键盘，并将音量调整到安全舒适的水平。
7. 调整其他振荡器的电平和波形，并尝试各种设置和调整。
8. 也可以调整混音器 3/白噪声 MIXER 3/W NOISE LEVEL)以添加白噪声。

固件更新

请定期查看 behringer.com 网站,了解 Behringer SYHTHTRIBE 应用程序的任何更新。

该应用会查找最新的固件文件,然后可以下载并用于更新 MODEL 15。

音序器

MODEL 15 音序器可以存储和演奏 3 个单独的音序，每个音序都包含多达 256 个音符。

1. 要设置音序器准备录制，请将模式切换设置为录音 (REC) 并将 OCT/SEQ 开关设置为 1。

2. 在连接的键盘上演奏任何音符。这是您的音序的第一个音符。注:在录音模式下输入的第一个音将清除当前选定的音序中的所有数据!

3. 按休止符 BEST) 按钮添加空白音步。

4. 通过键盘演奏另一个音符。

5. 按连音 TIE 按钮，然后再次演奏相同的音符。这两个音符会作为一个音符演奏。

6. 按住新的音符。保持住这个音，同时按另一个音。注，在演奏过程中，这两个音符之间的过渡将有连奏的感觉。

7. 最后, 演奏最后一个音符, 然后按下重音 ACCENT 按钮。注: 在演奏过程中, 这一音步将从速度 VELOCITY 插孔输出一个重音电压, 该电压可以接入到其他部分。一个进行尝试的好地方是接入截止频率输入 (UTOFF IN) 插孔。

结束录制

结束录制，请将模式开关设置为SEQ位置。

演奏音序

按下演奏 PLAY 按钮, 然后按一个音以收听您的音序。注: 您可以通过演奏新音符来转调。

音序存储

要删除您的音序, 只需从本节的开头重新开始即可。要保持您的音序并创建另一个音序, 请按照上述方向操作, 但将 OCT/SEQ 切换到 2 或 3。有三个可用的音序位置。

编辑音序

音序只能在实时演奏期间实时编辑。要编辑音序：进入音序编辑模式：

将模式 MODE 切换到 SEQ 位置并按 PLAY。当音序回放时，将模式 MODE 切换到 REC 位置。

注：现在，任何连音、重音、休止符或演奏的音都会在演奏时覆盖当前音步的信息，但不会删除音序的其他音符。

退出编辑模式：

要结束录制，请将模式 MODE 切换回 SEQ 位置。首序将继续演奏，但您不再能够编辑单个事件。

警告!音序器必须演奏时才能实时编辑音符信息。如果将模式 MODE 开关设置为 REC, 并在音序器停止时按下音符, 则该音序的所有数据将被擦除。

MODEL 15 SYNTHTRIBE

SYNTHTRIBE 应用允许您选择 MIDI 通道编号，并设置和调整 MODEL 15 的各种参数以适应您的喜好。通过 USB 将 MODEL 15 连接到计算机，并运行应用程序（C 或 MacOS）。

定期查看我们的网站，了解对 SYNTHTRIBE 或 MODEL 15 文档的任何更新。

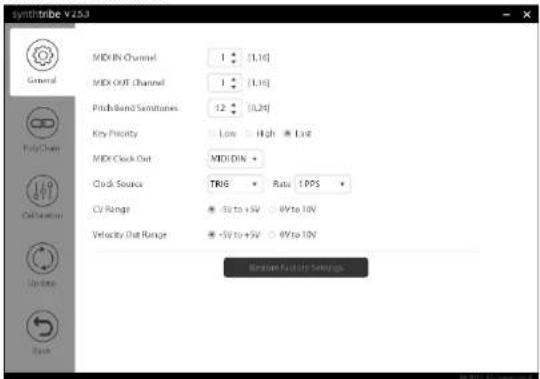

典型的SYNTHTRIBE屏幕

注：对于输出 OUTPUT 参数，选项为 MIDI (DIN)、MIDI (USB) 或两者 ROTH。

MODEL 15 Patch Sheet
Patch Number

DATE:						AUTHOR:TITLE:
NOTES:
ARP/SEQARP SRS MODECRR WAVE#B SEAMDIRECTIONOCT/SEQGLIDE	LOW FREQUENCY OSCRATEPITCH MODFILTER MODPLAY HOLD TAPTIE BEST AGENT			1 OSC 2+SUBOCTAVESYNCWAVEFORMFINE TUNE	MIXER1ATTENUATOR3/W NOISEMODULATION	UTILITIESHIPPASS FILTERATTENUATOR	FILTERCUTOFFKEY TRACKINGRESONANCEENV AMT	ENVELOPEATTACKDECAYSUSTAINRELEASE	INPRO INVOLUMEENV RELEASE ONVCA MODELREVERBLEX	INPUTSOUTPUTS
										INPUTS	OUTPUTS
										INPUTS	OUTPUTS
										INPUTS	OUTPUTS
										INPUTS	OUTPUTS
										INPUTS	OUTPUTS
										INPUTS	OUTPUTS

MODEL 15 Default Patch
Patch Number
NOTES:

ARP/SEQ	LOW FREQUENCY OSC	1 OSC 2+ SUB	MIXER	UTILITIES	FILTER	ENVELOPE	IN	INPUTS	OUTPUTS
	MODE	PITCH MDD	PULSE WIDTH	SYNC	3/W NOISE	MODULATION	RESONANCE	SUSTAIN	REVERB
	CLOCK	FILTER MDD	WAVEFORM	WAVEFORM	MODULATION	MODULATION	ENV AMT	RELEASE	MIX
	MODE	PULSE WIDTH
	DIRECTION	FILTER MDD	WAVEFORM
	1	2
	2	3
	3	4
	5	6
	7	8
	9	10
	11	12
	13	14
	15	16
	17	18
	19	20
	21	22
	23	24
	25	26
	27	28
	29	29
	31	32
	33	34
	35	36
	37	38
	39	39
	41	42
	43	44
	45	46
	47	48
	49	49
	51	52
	53	54
	55	56
	57	57
	59	59
	61	62
	63	64
	65	65
	67	66
	69	69
	71	72
	73	74
	75	75
	77	77
	79	79
	81	81
	83	83
	85	85
	87	87
	89	89
	91	91
	93	93
	95	95
	97	97
99	99
101	101
103	103
105	105
107	107
109	109
111	111
113	113
115	115
117	117
119	119
121	121
123	123
125	125
127	127
129	129
131	131
133	133
135	135
137	137
139	139
141	141
143	143
145	145
147	147
149	149
151	151
153	153
155	155
157	157
159	159
161	161
163	163
165	165
167	167
169	169
171	171
173	173
175	175
177	177
179	179
181	181
183	183
185	185
187	187
189	189
191	191
193	193
195	195
197	197
199	199
201	201
203	203
205	205
207	207
209	209
211	211
213	213
215	215
217	217
219	219
221	221
223	223
225	225
227	227
229	229
231	231
233	233
235	235
237	237
239	239
241	241
243	243
245	245
247	247
249	249
251	251
253	253
255	255
257	257
259	259
261	261
263	263
265	265
267	267
269	269
271	271
273	273
275	275
277	277
279	279
281	281
283	283
285	285
287	287
289	289
291	291
293	293
295	295
297	297
299	299
301	301
303	303
305	305
307	307
309	309
311	311
313	313
315	315
317	317
319	319
321	321
323	323
325	325
327	327
329	329
331	331
333	333
335	335
337	337
339	339
341	341
343	343
345	345
347	347
349	349
351	351
353	353
355	355
357	357
359	359
361	361
363	363
365	365
367	367
369	369
371	371
373	373
375	375
377	377
379	379
381	381
383	383
385	385
387	387
389	389
391	391
393	393
395	395
397	397
399	399
401	401
403	403
405	405
407	407
409	409
411	411
413	413
415	415
417	417
419	419
421	421
423	423
425	425
427	427
429	429
431	431
433	433
435	435
437	437
439	439
441	441
443	443
445	445
447	447
449	449
451	451
453	453
455	455
457	457
459	459
461	461
463	463
465	465
467	467
469	469
471	471
473	473
475	475
477	477
479	479
481	481
483	483
485	485
487	487
489	489
491	491
493	493
495	495
497	497
499	499
501	501
503	503
505	505
507	507
509	509
511	511
513	513
515	515
517	517
519	519
521	521
523	523
525	525
527	527
529	529
531	531
533	533
535	535
537	537
539	539
541	541
543	543
545	545
547	547
549	549
551	551
553	553
555	555
557	557.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Specifications

合成器架构
声部数量 单声道
类型 模拟
振荡器	2 + SUB
低频振荡器	1
电压控制滤波器	1
包络	1 ADSR
噪声 白色、粉红色
连接
电源输入 直流输入连接器
电源开关 按钮开/关
USB (MIDI)	USB 2.0, B型
MIDI输入/输出/直通	2x5针 DIN/ 16通道
音频输出	1⁄4" TS, 不平衡, 最大 +5.8 dBu
耳机	1⁄4寸 TRS, 非平衡, 最大 7.5 毫瓦输入 32 欧
耳机输出阻抗	8欧
输入
类型	3.5毫米 TS
音频输入	阻抗: 280 千欧 -5 伏至 +5 伏
混音 1	阻抗: 100 千欧 -5 伏至 +5 伏
混音 2	阻抗: 100 千欧 -5 伏至 +5 伏
混音 3	阻抗: 100 千欧 -5 伏至 +5 伏
混响	阻抗: 150 千欧 -5 伏至 +5 伏
滤波器	阻抗: 100 千欧 -5 伏至 +5 伏
高通	阻抗: 110 千欧 -5 伏至 +5 伏
振荡器 1 脉宽调制	阻抗: 100 千欧 0 V 至 +5 V
包络量	-8 伏至 +8 伏 直流耦合 )
截止	-5 伏至 +5 伏
振荡器 2 FM	阻抗: 90 千欧 -5 伏至 +5 伏
振荡器 1 控制电压	-5 伏至 +5 伏
振荡器 2 控制电压	-5 伏至 +5 伏
包络触发	超过 2.5 伏
电压控制放大器	阻抗: 100 千欧 -5 伏至 +5 伏
电压控制放大器控制电压	0 伏至 +8 伏 (RONE 设置)
低频振荡器触发	阻抗: 100 千欧 0 V 至 +5 V
低频振荡器速率	阻抗: 100 千欧 -5 伏至 +5 伏

衰减器	阻抗:110千欧-8V至+8V
琶音/音序器合成器	阻抗:100千欧0V至+5V
琶音/音序器解析度	超过2.5伏
琶音/音序器打开	关闭=0伏/开=+5V
MULTI1(x3)	-5伏至+5伏
输出
类型	3.5毫米TS
音频输出	-5伏至+5伏
电压控制放大器	-5伏至+5伏
混音器	输出电平由合并的单个电平控制设置决定
高通	10伏峰峰值 交流耦合)
滤波器	10伏峰峰值 交流耦合)
混响	5伏峰峰值 交流耦合)
白噪声	+4.6dBu
粉红噪声	+4.0dBu
振荡器1	10伏峰峰值 交流耦合)
SUB	10伏峰峰值 交流耦合)
振荡器2	12伏峰峰值 交流耦合)
包络	8伏峰峰值 交流耦合)
S&H	-5伏至+5伏
包络反相	8伏峰峰值 交流耦合)
衰减器	输出电平由衰减器控制决定
低频振荡器	10伏峰峰值 交流耦合)
速度	0伏至+5伏
音符控制电压	-5伏至+5伏
门	0V/+8V
同步	0伏至+5伏
MULTI2(x3)	-5伏至+5伏
USB
类型	符合USB2.0,B型要求
支持操作系统	Windows 10或更高/MacOS X 10.14或更高

技术参数

琶音/音序器
控制	速率0%-100%
	滑音0%-100%
开关	模式:琶音,音序,录音
	方向:向后,向前,随机
	OCT/SEQ:1,2,3
指示灯速率指示
按钮	演奏/连音
	保持/休息
	节拍/重音
低频振荡器部分
控制	最低至最高速率(0.07赫兹-1.3千赫兹)
	音高调制0%-100%
	脉冲宽度0%-100%
	滤波器调制0%-100%
开关波形:正弦/锯齿/坡道/方形
指示灯速率指示
振荡器部分
控制	八度132',16',8',4'
	八度236',8',4',2'
	频率±7半音
	波形振荡器1:三角形、锯齿、方形、脉冲
	波形振荡器2:三角形、锯齿、方形、脉冲、低音炮三角形、锯齿、方形、脉冲
	微调±4个半音
按钮	同步
混音器部分
控制	振荡器10%-100%
	振荡器20%-100%
	低音炮/白噪声0%-100%
工具
控制	高通滤波器0%-100%
	最大衰减36dBu
调制
控制	深度0%-100%
滤波器部分
控制	截止频率:20赫兹-20千赫兹
	共振:0%-100%
	包络量:0%-100%
开关	键跟踪:12/关闭/1:1

包络
控制	起音:2毫秒至16秒
	衰减:2毫秒至40秒
	维持:0至8伏
	释放:2毫秒至20秒
混响
控制	混合0-100%
输出部分
控制	音量0%-100%
开关电压控制放大器模式包络、释放、打开
功率要求
外部电源适配器	12V直流1000毫安
功耗	最大10.5瓦
环境
工作温度范围	5°C-45°C(41°F-113°F)
物理
尺寸(高×宽×深)	424.4×135.6×94.8毫米(6.7×5.3×3.7英寸)
重量	1.760千克(3.9磅)
