JT-4000 Micro - Synthesizer BEHRINGER - Gratis bruksanvisning och manual

Produkttyp	Synthesizer
Märke	Behringer
Modell	JT-4000 Micro
Kategori	Virtuell analog synthesizer
Strömförsörjning	USB-C (5V, kompatibel med dator eller USB-laddare)
Oscillatorer	2 oscillatorer (OSC1, OSC2) + 2 FM-operatorer
Filter	Lågpass 12 dB/oktav med resonans och modulering
Envelooper	Separat ADSR för VCA och VCF
LFO	2 LFO:er med vågformer och modulerbara destinationer
Presets	32 redigerbara presets, arkivering via SysEx
Arpeggiator	Inbyggd, mönster Up/Down/Up&Down, BPM 20-240, USB-synkronisering
Anslutningar	USB-C (MIDI och ström), hörlursutgång 3,5 mm mini-jack
MIDI-kontroll	Valfria TX/RX-kanaler, aktiverbar hastighetskänslighet, SysEx
Display	OLED-skärm för presetnamn och parametrar
Underhåll	Rengör med torr trasa; undvik fukt och värmekällor
Säkerhet	Använd inte nära vätska; säkerställ god ventilation; koppla bort före rengöring
Reparerbarhet	Garantireparation via Music Tribe; anlita kvalificerad tekniker
Avfallshantering	Släng inte med hushållsavfall; återvinn på godkänd insamlingsplats (WEEE)

Vanliga frågor - JT-4000 Micro BEHRINGER

Hur sätter man på JT-4000 Micro?

Använd strömbrytaren POWER SWITCH (2) på frontpanelen. Enheten slås på och skärmen visar det laddade preset.

Hur sparar man ett ändrat preset?

Efter att ha ändrat parametrar, lämna menyn genom att trycka på motsvarande knapp (9-14) för att återgå till huvudskärmen. Tryck sedan på SELECT-encodern (5) för att bekräfta sparning. Symbolen '*' försvinner.

Vad betyder symbolen '*' bredvid preset-namnet?

'*' indikerar att preset har ändrats men inte sparats. Spara det genom att trycka på ENTER (SELECT-encodern) efter att ha återgått till huvudskärmen.

Hur återställer man JT-4000 Micro till fabriksinställningarna?

I menyn SETTINGS (knapp 14), välj FACTORY RESET med encodern. Skärmen visar firmware-versionen. Tryck på ENTER för att bekräfta återställningen.

Kan jag använda hörlurar med JT-4000 Micro?

Ja, anslut stereohörlurar till HEADPHONE SOCKET (4) (3,5 mm mini-jack). Använd VOLUME-ratten (3) för att justera nivån.

Hur ansluter man synthen till en dator?

Anslut en USB-C-kabel mellan USB SOCKET (1) på JT-4000 och en USB-port på din dator. Enheten strömförsörjs och MIDI-signaler överförs automatiskt.

Hur använder man arpeggiatorn?

Tryck på ARP-knappen (13) för att komma till menyn. Ställ in mönster (Up, Down, Up&Down), BPM (20-240), taktart och swing. Klockkällan kan vara intern eller USB.

Hur rengör man JT-4000 Micro?

Koppla bort enheten. Rengör med en torr, mjuk trasa. Använd inte kemiska eller slipande rengöringsmedel. Undvik kontakt med vätskor.

Kan JT-4000 Micro användas utan dator?

Ja, den fungerar fristående med USB-ström (t.ex. laddare). Du kan spela med det inbyggda tangentbordet och använda arpeggiatorn utan MIDI-anslutning.

Vad gör man om skärmen inte visar något?

Kontrollera USB-strömmen. Se till att strömbrytaren POWER (2) är i läge ON. Om problemet kvarstår, testa en annan USB-källa eller återställ enheten via FACTORY RESET.

BRUKSANVISNING JT-4000 Micro BEHRINGER

SE Viktiga säkerhetsanvisningar

1. Läs dessa anvisningar.
2. Spara dessa anvisningar.
3. Beakta alla varningar.
4. Följ alla anvisningar.
5. Använd inte apparaten i närheten av vatten.
6. Rengör endast med
   torr trasa.
7. Blockera inte ventilationsöppningarna. Installera enligt tillverkarens anvisningar.
8. Installera aldrig intill värmekällor som värme-element, varmluftsintag, spisar eller annan utrustning som avger värme (inklusive förstärkare).
9. Använd endast tillkopplingar och tillbehör som angetts av tillverkaren.

1. Använd endast med vagn, stativ, trefot, hållare eller bord

som angetts av tillverkaren, eller som sålts till-sammans med apparaten. Om du använder en vagn, var försiktig, när du förflyttar kombinationen vagn-apparat, för att förhindra olycksfall genom snubbling.

67Q14003MGLBC

1. Kassera produkten på rätt sätt: den här symbolen indikerar att

produkten inte ska kastas i hushällssoporna, enligt WEEE direktivet (2012/19/EU) och gällande, nationell lagstiftning. Produkten ska lämnas till ett auktoriserat återvinningsställe för elektronisk och elektrisk utrustning (EEE). Om den här sortens avfall hanteras på fel sätt kan miljön, och människors hälsa, påverkas negativt på grund av potentiella risksubstanser som ofta associeras med EEE. Avfallshanteras produkten däremot på rätt sätt bidrar detta till att naturens resurser används på ett bra sätt. Kontakta kommun, anvarig förvaltning eller avfallshanteringsföretag för mer information om återvinningscentral där produkten kan lämnas.

1. Installera inte i ett trångt utrymme, t.ex. i en bokhylsa eller liknande enhet.

2. Placera inte källor med öppen eld, t.ex. tända ljus, på apparaten.

SE

PL

• Två VCO:er baserade på 1990-talets JP8K
  • FM-funktion med två operatorer
• 12 dB/oktav-VCF med omfattande moduleringsmöjligheter
• Separata ADSR-enveloppgenerator för VCA och VCF
  • Två LFO:er
• Omfattande parameterkontroll via MIDI CC
• 32 redigerbara förinställda ljud, som alla kan arkiveras med SysEx

USB SOCKET – använd detta USB-C-uttag för att driva JT-4000 MICRO från en lämplig strömkälla (bärbar dator, USB-laddare), för att få tillgång till MIDI via USB-funktioner och för att uppdatera den fasta programvaran.

POWER SWITCH – Använd den här knappen för att slå på eller av JT-4000 MICRO.

3 VOLUME –använd den här kontrollen för att ställa in volymen för hörlursuttaget 4.
4 HEADPHONE SOCKET – använd detta 3,5 mm TRS-uttag för att ansluta ett lämpligt par stereohörlurar. Inte lämpligt för balanserade ljudanslutningar.
5 SELECT – använd denna kontroll för att bläddra genom menyalternativen för de olika sektionerna på JT-4000 MICRO (väljs med knapparna 9–14) och för att bläddra genom de lagrade förinställningarna. Att trycka på kontrollen fungerar som ENTER. När * visas och sedan trycker på SELECT sparas den redigerade förinställningen.
6 DISPLAY –displayen visar den aktuella förinställningen och en oscilloskopåtergivning av dess vågform, såvida inte någon av knapparna 9–14 används, där den visar de tillgängliga alternativen och inställningarna. När en förinställning har redigerats

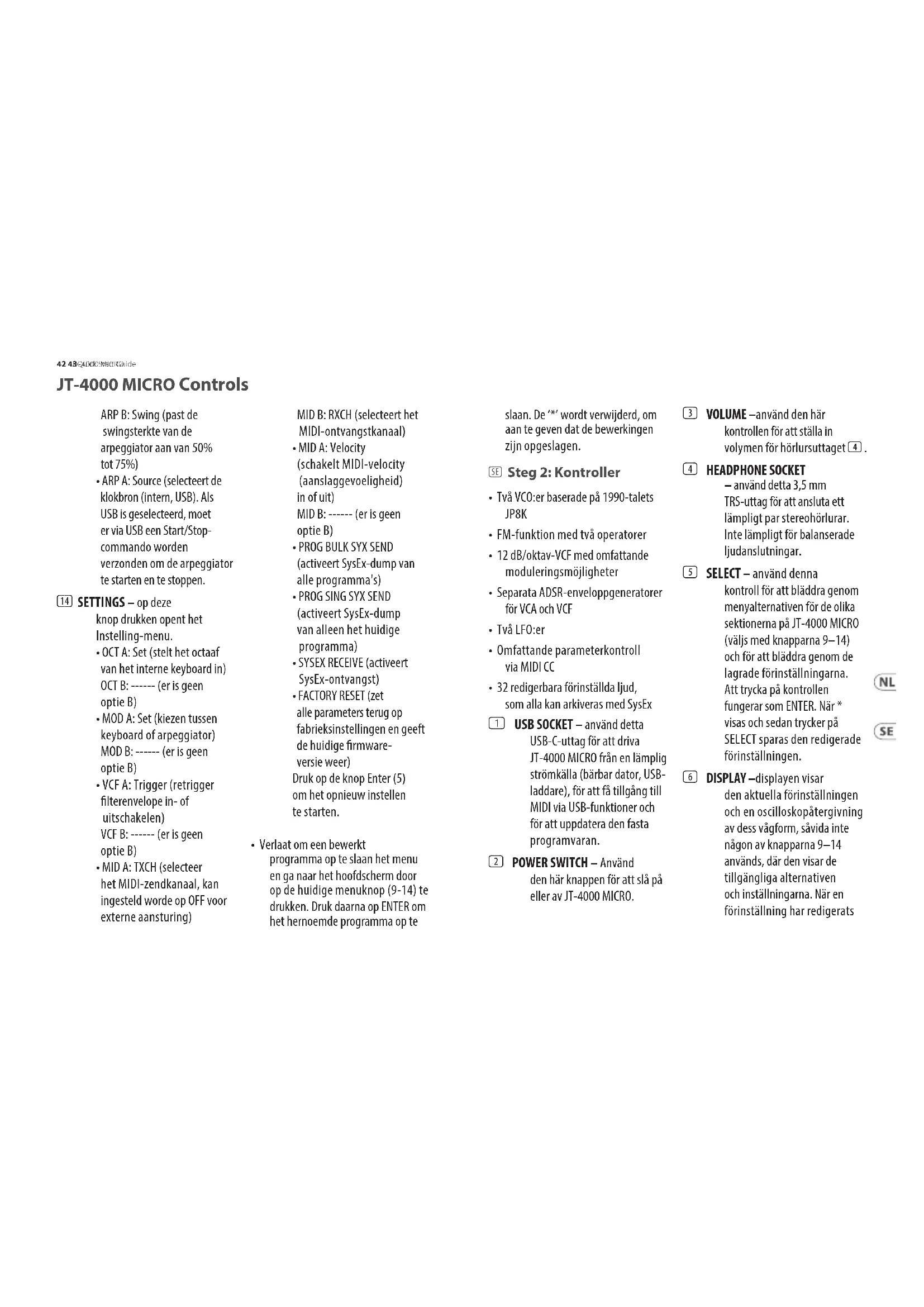

JT-4000 MICRO Controls

visas symbolen * bredvid namnet tills ändringarna har sparats. När du trycker på Enter sparas den redigerade inställningen och * slutar att visas.

7 CUTOFF – använd den här kontrollen för att ändra brytfrekvensen för analogt VCF för 12 dB/oktav. Används också för att justera A-parametrar tillsammans med knapparna 9–14. Observera att parametrarna inte justeras förrän kontrollen har roterat till klockan 9 för att förhindra oavsiktliga ändringar.

8 RESO – använd den här kontrollen för att justera VCF:ens resonans. Används också för att justera B-parametrar tillsammans med knapparna 9–14. Observera att parametrarna inte justeras förrän kontrollen har roterat till klockan 9 för att förhindra oavsiktliga ändringar.

Knappar för menyval - Varje alternativ har parametrar A och B, såvida inte ---- visas mot B.

9 OSC-X – genom att trycka på den här knappen får du tillgång till Oscillator-menyn.
- OSC1 A: Wave (av, triangel, fyrkant, PWM, såg, supersåg, FM, brus)
OSC1 B: DETU (Detune när supersågsvåg är vald)/FDBK (Feedback när FM är valt)
- OSC1 A: PWM (justering av pulsbredd när PWM-våg är vald) OSC1 B: ----
- OSC1 A: Coarse (grovinställning för OSC1) OSC1 B: Fine (fininställning för OSC1)
- OSC2 A: Wave (av, triangel, fyrkant, PWM, såg, brus) OSC2 B: ----
- OSC2 A: PWM (justering av pulsbredd när PWM-våg är vald)
OSC2 B: ----
- OSC2 A: Coarse (grovinställning för OSC2)

OSC2 B: Fine (fininställning för OSC2)

• PORTA A: Amount PORTA B: Mode (Portamento eller Glissando)
• RING A: Amount (mängden ringmodulering mellan de två oscillatorerna) RING B: Switch (slår på eller av ringmodulering)
  • PROG NAME EDIT (rotera kodväljaren (5) för att bläddra bland tecken, använd ENTER för att välja och gå till nästa)

FM-oscillatorarrangemang Operator 1 (OSC1) är bäraren och operator 2 (OSC2) är modulatorn med återkoppling justerbar från 0 till 99 %

10 LFO-X – genom att trycka på den här knappen får du tillgång till LFO-menyn.
• LF01 A: Wave (triangel, fyrkant, sågtand)

LFO1 B: Destination (VCF, OSC, PWM (om PWM-våg är vald), Detune (om supersåg är vald)).

• LFO1 A: Speed LFO1 B: Amount
- LFO2 A: Wave (triangel, fyrkant, sågtand) LFO2 B: ----
• LFO2 A: Speed LFO2 B: Amount

11 FILTER – genom att trycka på den här knappen får du tillgång till FILTER-menyn.

- VCF A: Attack (justerar attacktiden för VCF-enveloppgeneratorn från 0 till 99)

VCF B: Decay (justerar decay-tiden för VCF-enveloppgeneratorn från 0 till 99)

- VCF A: Sustain (justerar sustain-nivån för VCF-enveloppgeneratorn från 0 till 99)

VCF B: Release (justerar release-tiden för VCF-enveloppgeneratorn från 0 till 99)

JT-4000 MICRO Controls

- VCF A: Amount (justerar mängden EG-modulering av VCF:en från 0 till 99) VCF B: ----

12 AMP – genom att trycka på den här knappen kommer du åt AMP-menyn.

- VCA A: Attack (justerar attacktiden för VCA-enveloppgeneratorn från 0 till 99) VCA B: Decay (justerar decay-tiden för VCA-enveloppgeneratorn från 0 till 99)

- VCA A: Sustain (justerar sustain-nivån för VCA-enveloppgeneratorn från 0 till 99) VCA B: Release (justerar release-tiden för VCA-enveloppgeneratorn från 0 till 99)

- VCA A: Amount (justerar mängden EG-modulering av VCA:en från 0 till 99) VCA B: ----

13 ARP – genom att trycka på den här knappen får du tillgång till arpeggiatormenyn. • ARP A: Motif (uppåt, nedåt,

uppåt och nedåt) ARP B: BPM (justerar arpeggiatorns hastighet mellan 20 bpm och 240 bpm) - ARP A: Scale (justerar arpeggiatorns skala (1/8, 1/8T, 1/16, 1/16T, 1/32) ARP B: Swing (justerar arpeggiatorns swing-grad mellan 50 % och 75 %) - ARP A: Source (väljer klockkälla (intern, USB). Om USB väljs måste ett start/ stopp-kommando skickas via USB för att starta och stoppa arpeggiatorn.

14 SETTINGS – genom att trycka på den här knappen kommer du åt inställningsmenyn.
- OCT A: Set (ställer in oktaven för det interna tangentbordet) OCT B: ---- (det finns inget alternativ B)
- MOD A: Set (välj mellan keyboard och arpeggiator)
MOD B: ---- (det finns inget alternativ B)
- VCF A: Trigger (aktiverar eller inaktiverar återtriggningen av filterenveloppen) VCF B: ---- (det finns inget alternativ B)

• MID A: TXCH (väljer MIDI-sändningskanal, kan ställas in på OFF för extern styrning) MID B: RXCH (väljer MIDI-mottagningskanal)
• MID A: Velocity (slår på eller av MIDI-velocity) MID B: ---- (det finns inget alternativ B)
  • PROG BULK SYX SEND (aktiverar SysEx-dumpning av alla program)
  • PROG SING SYX SEND (aktiverar SysEx-dump endast för aktuellt program)
  • SYSEX RECEIVE (aktiverar SysEx-mottagning)
• FACTORY RESET (återställer alla parametrar till fabriksinställningarna och visar den aktuella versionen av den fasta programvaran) Tryck på Enter-knappen (5) för att starta återställningen.

- Om du vill spara ett redigerat program lämnar du menyn och återvänder till huvudskärmen genom att trycka på den aktuella menyknappen (9–14) och trycker sedan på ENTER för att spara

det omdöpta programmet. "*" kommer att tas bort för att visa att ändringarna har sparats.
