903A - Synthesizer BEHRINGER - Kostenlose Bedienungsanleitung

Produkttyp	Analoger Rauschgenerator (Random Signal Generator)
Modell	903A
Marke	Behringer
Kategorie	Eurorack-Modul
Abmessungen	23 x 20 x 129 mm
Rackeinheiten	4 HP
Gewicht	0,05 kg
Stromversorgung	Eurorack (16-poliges Flachbandkabel)
Stromverbrauch	25 mA (+12 V), 35 mA (-12 V)
Ausgänge (weißes Rauschen)	2 x 3,5 mm Klinke, AC-gekoppelt
Ausgänge (rosa Rauschen)	2 x 3,5 mm Klinke, AC-gekoppelt
Impedanz	700 Ω (unsymmetrisch)
Ausgangspegel (weiß)	0 dBu (22 Hz - 22 kHz)
Ausgangspegel (rosa)	+4 dBu (22 Hz - 22 kHz)
Funktion	Generiert weißes und rosa Rauschen
Installation	Schrauben im Lieferumfang; Stromkabel vor Montage anschließen
Anwendung	Zufällige Steuerspannungen, Audio-Tests, Klangerzeugung
Wartung und Reinigung	Mit trockenem Tuch reinigen; keine speziellen Wartungsarbeiten
Sicherheit	Nur bei ausgeschalteter Stromversorgung anschließen; Kurzschlüsse vermeiden
Lieferumfang	Modul, Stromkabel, Montageschrauben
Hersteller	Behringer (Music Tribe)

Häufig gestellte Fragen - 903A BEHRINGER

Welche Rauschsignale kann der 903A erzeugen?

Der 903A erzeugt sowohl weißes als auch rosa Rauschen über jeweils zwei separate Ausgänge.

Wie wird der 903A mit Strom versorgt?

Das Modul wird über ein 16-poliges Flachbandkabel mit einer standardmäßigen Eurorack-Stromversorgung verbunden. Der Anschluss ist verpolungssicher.

Welche Ausgangspegel haben die Rauschsignale?

Der weiße Rauschausgang liefert 0 dBu, der rosa Rauschausgang +4 dBu (jeweils 22 Hz - 22 kHz).

Kann ich den 903A in jedes Eurorack-Gehäuse einbauen?

Ja, das Modul benötigt 4 HP und wird mit den mitgelieferten Schrauben direkt an den Eurorack-Schienen befestigt.

Was ist der Unterschied zwischen weißem und rosa Rauschen?

Weißes Rauschen hat eine konstante Leistung pro Frequenzband, rosa Rauschen hat eine konstante Leistung pro Oktave und klingt daher natürlicher.

Wie schließe ich die Ausgänge an?

Verwenden Sie 3,5 mm TS-Klinkenkabel (mono), um die Ausgänge mit anderen Modulen zu verbinden.

Ist der 903A für Audio-Signale oder Steuerspannungen geeignet?

Beides: Die Ausgänge sind AC-gekoppelt und können sowohl für Audio-Tests als auch für zufällige Steuerspannungen verwendet werden.

Welche Stromaufnahme hat der 903A?

Das Modul benötigt 25 mA auf +12 V und 35 mA auf -12 V.

Wie pflege und reinige ich das Modul?

Reinigen Sie das Modul mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine chemischen Reinigungsmittel.

Gibt es eine Garantie auf den 903A?

Ja, die Garantiebestimmungen finden Sie auf der Website von Music Tribe unter musictribe.com/warranty.

BEDIENUNGSANLEITUNG 903A BEHRINGER

Quick Start Guide

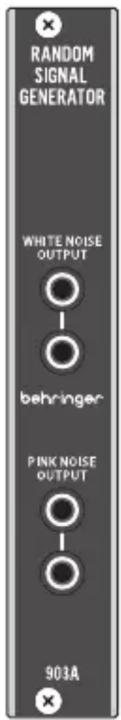

903A RANDOM SIGNAL GENERATOR

Legendary Analog Noise Generator Module for Eurorack

Outputs

Send a pair of white and/or pink noise signals to other modules via 3.5 mm TS cable.

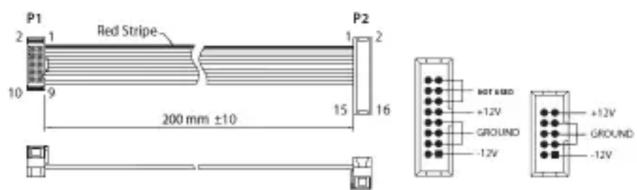

Power Connection

The module comes with the required power cable for connecting to a standard Eurorack power supply system. Follow these steps to connect power to the module. It is easier to make these connections before the module has been mounted into a rack case.

Connect end P1 to the module socket Connect end P2 to the power supply

① Turn the power supply or rack case power off and disconnect the power cable.
2 Insert the 16-pin connector on the power cable into the socket on the power supply or rack case. The connector has a tab that will align with the gap in the socket, so it cannot be inserted incorrectly. If the power supply does not have a keyed socket, be sure to orient pin 1 (-12 V) with the red stripe on the cable.
3 Insert the 10-pin connector into the socket on the back of the module. The connector has a tab that will align with the socket for correct orientation.
4 After both ends of the power cable have been securely attached, you may mount the module in a case and turn on the power supply.

Installation

The necessary screws are included with the module for mounting in a Eurorack case. Connect the power cable before mounting.

Depending on the rack case, there may be a series of fixed holes spaced 2 HP apart along the length of the case, or a track that allows individual threaded plates to slide along the length of the case. The free-moving threaded plates allow precise positioning of the module, but each plate should be positioned in the approximate relation to the mounting holes in your module before attaching the screws.

Hold the module against the Eurorack rails so that each of the mounting holes are aligned with a threaded rail or threaded plate. Attach the screws part way to start, which will allow small adjustments to the positioning while you get them all aligned. After the final position has been established, tighten the screws down.

Specifications

Outputs

Noise source, white 2 x 3.5 mm jack, AC coupled

Impedance 700 Ω unbalanced

Output level 0 dBu, 22 Hz - 22 kHz

Noise source, pink 2 x 3.5 mm jack, AC coupled

Impedance 700 Ω unbalanced

Output level +4 dBu, 22 Hz - 22 kHz

Power

Power supply Eurorack
Current draw 25 mA (+12 V),	35 mA (-12 V)

Physical

Dimensions 23 x 20 x 129 mm	(0.9 x 0.8 x 5.1")
Rack units 4 HP
Weight 0.05 kg (0.11 lbs)
