用户手册 BR 4522 C Bp Kärcher

在您第一次使用设备之前，请先阅读本操 作说明书原件和所附的安全提示，并遵守。 为日后使用或其他所有者使用方便请妥善

首次使用本设备前，请注意仔细阅读本使 用说明书以及随附的毛刷清洁设备安全提 示手册（编号 5.956-251.0），然后按其操

必须正确指导操作人员使用本设备。 只有在护罩和所有盖罩都关闭后，才允许

本设备内置一块需满足特殊要求的锂离子 电池。拆卸、安装及故障电池检测必须仅 由 Kärcher 客户服务部门或专业技术人员

关于储存和运输的注意事项，请咨询 Kärcher 客户服务部门。

不允许对设备进行改造和改动。 不得打开蓄电池，有发生短路的危险。此 外，刺激性蒸气或腐蚀性液体可能会泄漏。 蓄电池不得承受强光辐射、受热及火烤。

不得在有爆炸危险的环境中使用充电器。 请勿在脏污或潮湿状态下使用充电器。 在充电过程中确保足够的通风。 爆炸危险。请勿在电池附近或电池充电室 中使用明火，产生火花或抽烟。 爆炸危险。不要把任何工具或类似的东西 放在电池上，即放在端极和电池接线上。

每次使用前，请检查设备和电源线是否损 坏。不要再使用损坏的设备，损坏的部件 只能由专业人员进行维修。 让儿童远离电池和充电器。 不要给损坏的电池充电。请卡赫客户服务

避免与从损坏电池溢出的液体接触。在意 外接触的情况下，用清水冲洗液体。如果 接触到眼睛，还应就医。

只能将蓄电池用于本设备。禁止将其用于 其他目的，这是危险行为。

务必按照本使用说明书的说明使用本设备。 本设备适用于商业使用，例如酒店、学 校、医院、工厂、商店、办公室或租赁

仅为设备配备原装配件和备件。 本设备仅限用于室内地面清洁。

电气和电子设备含有宝贵的可再利用 的材料以及诸如电池、电池包或油等 若使用不当或处理错误会对人体健康 和环境造成潜在性危险的组成部分。为了 设备按规定运行，需要这些组件。用符号 标记的设备不得与生活垃圾一同处理。 内部材料提示 (REACH) 最新的内部材料信息请您在如下链接中查

设备的供货范围都已绘制在包装上。打开 包装时请检查产品是否齐全。附件缺失或 运输损坏时，请通知您的经销商。

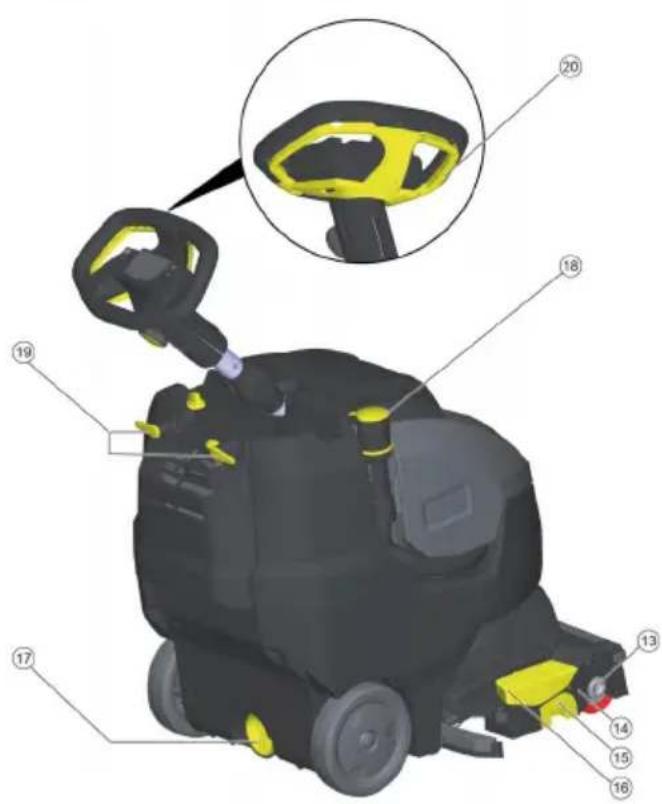

1 方向盘 2 星形把手，方向盘高度调节 3 星形把手，方向盘运输位置 4 污水箱盖罩 5 解锁机构，污水箱盖罩 6 清水箱量杯盖 7 设备提升用运输手柄 8 污水箱 9 刷子接触压力调节用旋转把手（1=最 小，4=最大） 10 吸水扒 11 运输行走机构旋钮 12 分水板 13 刷辊解锁按钮 14 刷辊 15 粗大污染物容器 16 吸水扒升降用踏板346 中文 17 清水箱排水口 18 带计量装置的污水排放软管 19 电缆挂钩，可旋转 20 安全开关 21 细滤网

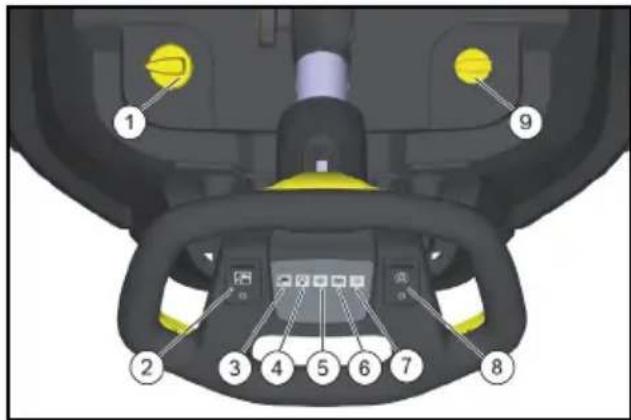

1 清洁液计量装置 2 清洁液开关 3 “涂抹清洁液”指示灯 4 “抽吸”指示灯 绿色：吸入式涡轮机运行中 橙色，闪烁：吸入式涡轮机过载 5 刷子驱动装置指示灯

橙色：电池电量即将耗尽 红色：设备即将关闭 - 请充电

红色：充电过程出现故障 7 节能模式指示灯

设备配备深度放电保护功能，即当电池容 量达到允许的最低值时，设备将自动关机。 充电器会自动结束充电过程。 充电时间约为 3.5 小时。 如有需要，也可以在电池充满之前再次使

2. 同时向内按压两侧锁扣，然后取下过滤

3. 将 EPA 过滤器放入过滤器外壳内。

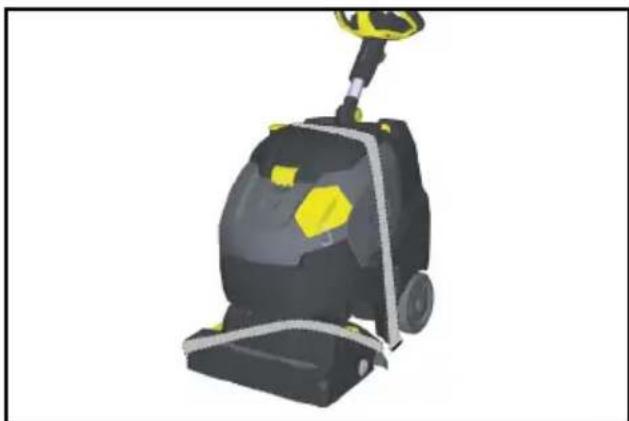

车辆运输用绑带导向装置 刷辊接触压力中文 347 1 EPA 过滤器 2 过滤器外壳

4. 将过滤器外壳安装在污水箱盖罩上，并

仅限使用推荐的清洁剂。如果使用其他清 洁剂，您要自己承担有关操作安全、事故 风险和设备使用寿命缩短的风险。仅限使 用不含稀释剂、盐酸和氢氟酸成分的清洁 剂。遵守清洁剂上的安全提示。

2. 注入清水（最高 50°C）。必要时使用

加。一盖的容量相当于 1% 的使用剂量。 清洁剂可在专业商店购买。

1 松开方向盘高度调节用星形把手。 2 将方向盘调节至所需高度。 3 拧紧星形把手。 ● 根据地面的污染程度和材质类型，调整

● 将节能模式开关调至所需位置。 正常运行模式：设备以最高刷速和最大

节能模式：设备以降低的刷速和吸力运 行。同时能耗也会降低。单次充电后的

卫浴瓷砖的保养清洁 RM 751 工业地板的保养清洁和彻底

RM 69 ASF 所有耐碱地面的除渣（ 例 如PVC） RM 752 油毡地面除渣 RM 754 地毯中间清洁 RM 768 iCapsol 用于含钙地面的结晶剂 RM 749348 中文

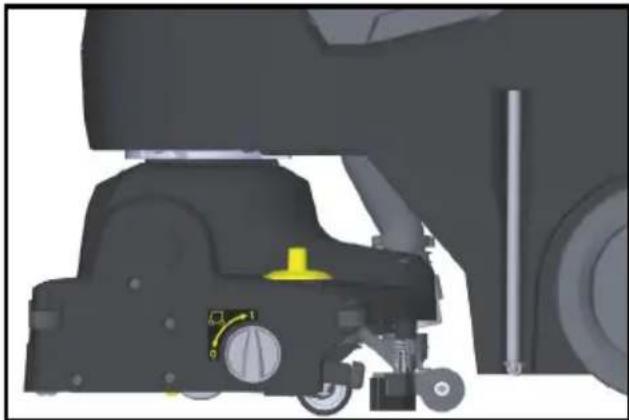

0 运输行走机构已收回 1 运输行走机构已展开

2. 将旋钮旋至位置 1（运输行走机构已展

2. 将旋钮旋至位置 0（运输行走机构已收

如果方向盘旋转 180°，设备即切换至倒车

若设备开关处于开启状态但 15 分钟未操 作，设备将自动解除待机状态。

2. 将设备再向前行驶 1-2 米，以吸净残留

3. 向前下方踩下吸水扒升降踏板以升起前

吸唇和刷子可能会永久变形。 停放设备时务必将驻车支架展开。

因废水处理不当而造成环境污染。 遵守所在地废水处理规定。

3. 将排水软管从支架中取出，并置于合适

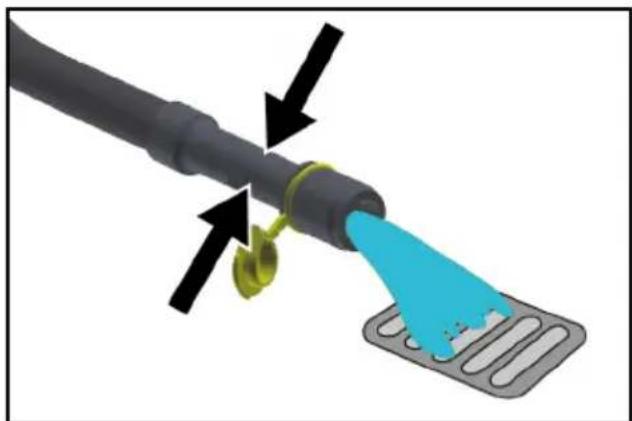

6. 排出污水 — 通过按压或弯折调节水量。

因废水处理不当而造成环境污染。 遵守所在地废水处理规定。 旋开清水箱排水口的盖子，让清洁液完

霜冻会损坏未完全清空的设备。 完全清空设备和附件。中文 349

3. 使用车辆运输时，请根据现行有效的运

忽视重量有致伤和损坏危险！ 运输和存放时注意设备的重量。

有因漏水而损坏设备的危险。 操作设备前，请清空污水箱和清水箱。 请将设备停放在平坦的地面上。

3. 取出 EPA 过滤器（选件），并存放于设

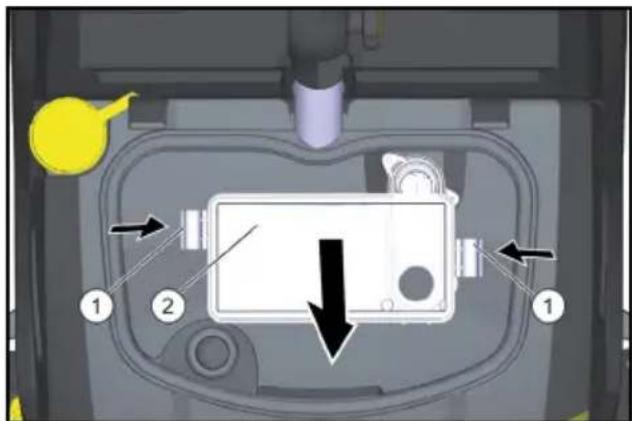

1 锁定装置 2 EPA 过滤器 1 EPA 过滤器 2 过滤器外壳

4. 用清水冲洗盖子内侧和浮子。350 中文

8. 使用浸有温和洗涤液的湿布擦拭设备外

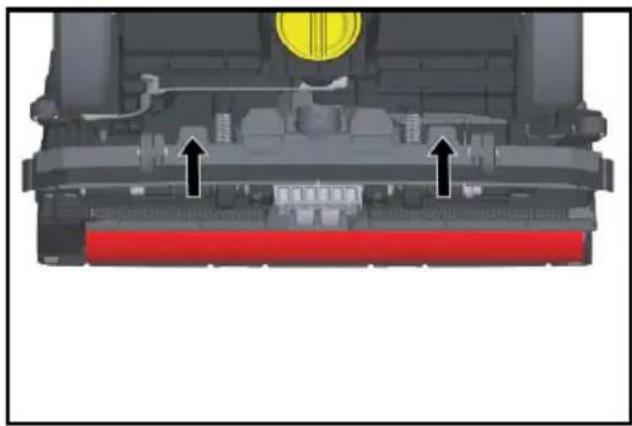

9. 清洁吸唇，检查磨损情况并根据需要更

11. 检查刷子磨损情况，必要时进行更换

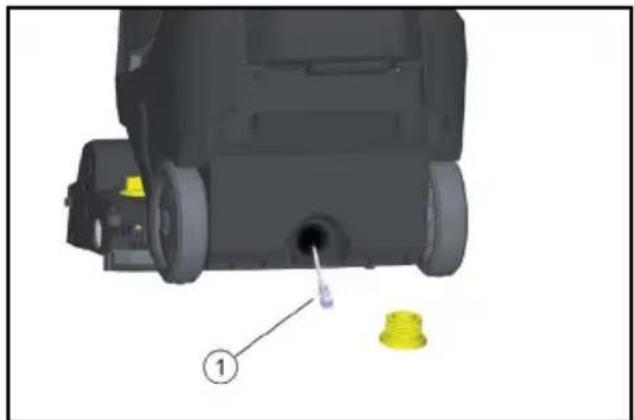

1. 拆卸清洁头上的分水管，并清洁导水通

更换刷子时收回驻车支架有挤压风险！ 更换刷子前，将转向盘向左打 45°。

2. 将新刷辊对准传动卡扣插入，并在另一

为确保设备可靠运行，可与 Kärcher 当地 销售部门签订维护合同。中文 351

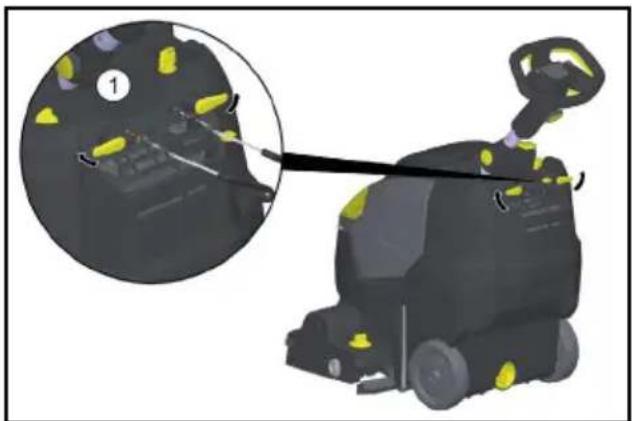

电池拆卸必须由 Kärcher 客户服务部门或

有因漏水而损坏设备的危险。 操作设备前，请清空污水箱和清水箱。 如遇本表无法解决的故障，请联系客户服

只允许使用原厂附件和备件，它们可以确 保设备安全无故障地运行。 关于附件和备件的信息参见 www.kaercher.com

清洁污水箱与箱盖之间的密封圈 并检查密封性，必要时更换。 清洁吸水扒上的吸唇，必要时翻

检查抽吸软管和吸水扒是否堵 塞，必要时清除堵塞物。 检查抽吸软管的密封性，必要时

检查/调整刷子接触压力。 检查刷子类型和清洁剂的适用

关闭刷子驱动装置开关，等待片 刻，然后重新开启开关。

额定电压 V 25.2 电池容量 Ah (5 h)

抽吸涡轮机功率 W 280 清洁刷驱动装置功率 W 185 防护类型 IPX3 防护等级 1 理论清洁面积效率 m

/h 1800 清水箱容积 l 22 污水箱容积 l 22 最高水温 °C 50

工作宽度 mm 450 刷子直径 mm 96 刷子转速（性能模式/节

根据 EN 60335-2-72 标准测得的数值 手传振动值（位置 1） m/s

我们在此声明，基于其设计和结构以及我 们投入市场的款型，下述机器满足欧盟指 令的相关基本安全健康要求。如果在没有 与我方协商的情况下更改机器，本声明失

在每个国家，适用由我们的主管销售公司 发布的质量保证条款。在质量保证期内， 如果您的产品发生了任何故障，我们都将 为您提供免费维修，但是这种故障应当是 由于机身材料或制造上的缺陷造成的。如 属质量保证情况，请凭发票联系贵方经销 商或就近联系获得授权的客户服务点。

更多的质量保证信息（如果有）可以在您 当地 Kärcher 网站服务区的“下载”下
