用户手册 RoninSC Focus Motor DJI

• 如果您购买的是 Ronin-SC 套装，清单所列物品已包含在套装内。

• 如果您購買的是 Ronin-SC 套裝，清單所列物品已包含在套裝內。

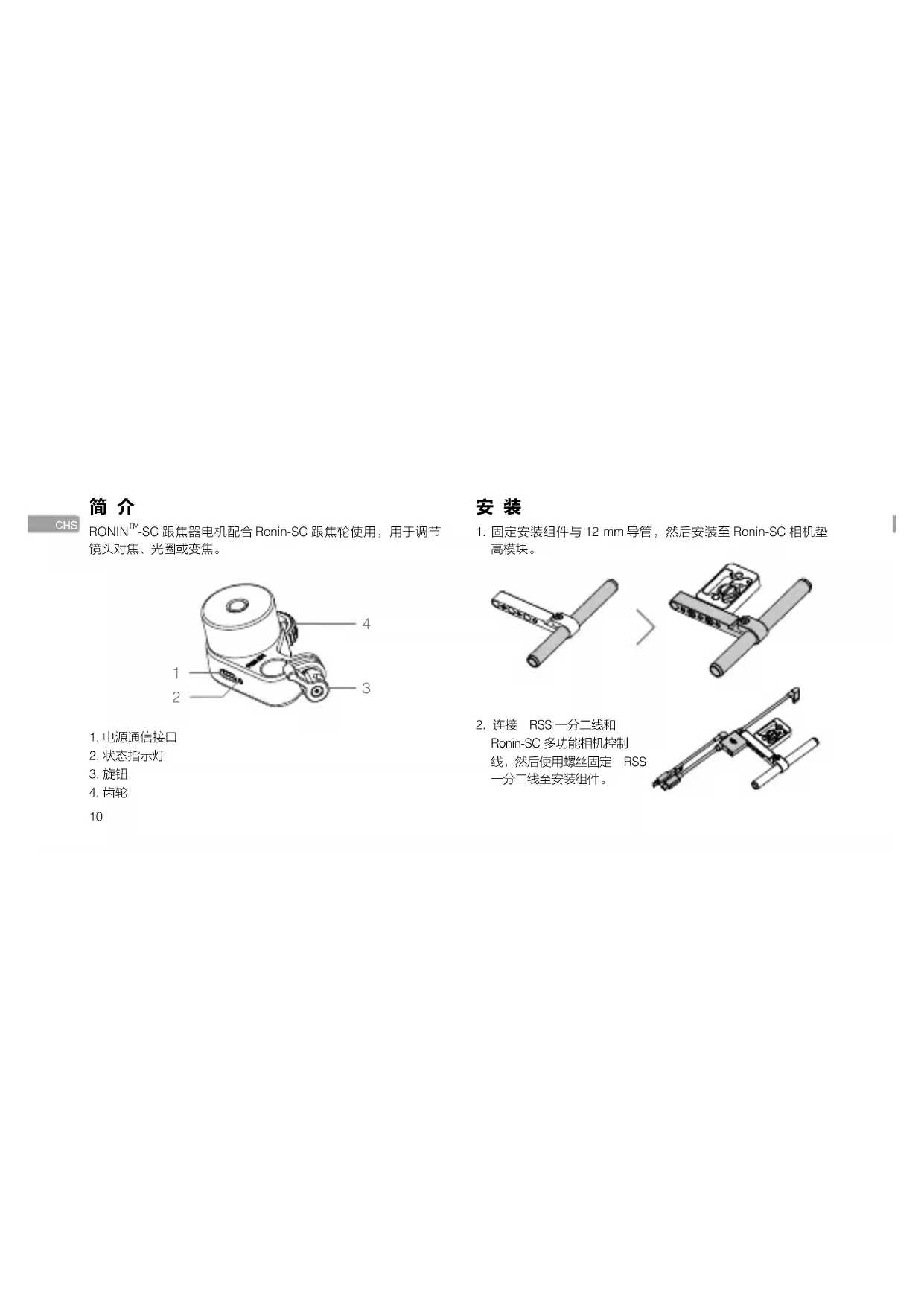

1. 固定安装组件与 12 mm 导管，然后安装至 Ronin-SC 相机垫

-SC 跟焦器电机配合 Ronin-SC 跟焦轮使用，用于调节 镜头对焦、光圈或变焦。

Ronin-SC 多功能相机控制 线，然后使用螺丝固定 RSS 一分二线至安装组件。CHS

• 如需解开跟焦齿条，请固定卡口位置同时，将跟焦齿 条向外推出。切勿强力将齿条从锁紧位置扯出，以免

• 安装好跟焦齿条后，预留合适的调整长度后可根据需

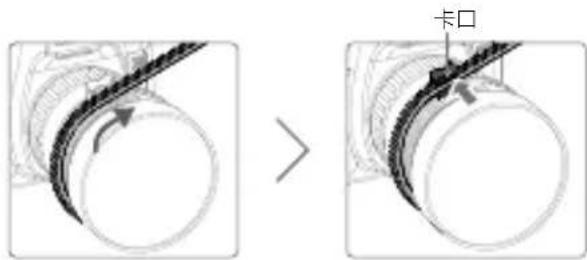

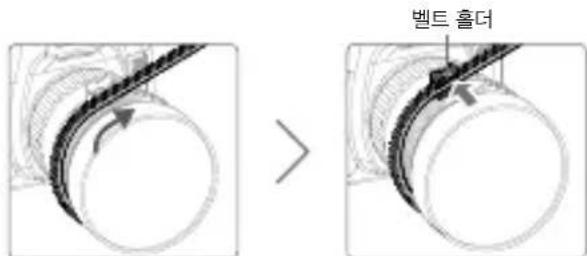

a. 安装时请正对相机镜头。将跟焦齿条环绕镜头对焦环或调 焦环位置，调整齿条长度，确保跟焦齿条与镜头紧紧贴合。 b. 固定卡口位置，将齿条嵌入卡口。

5. 如所使用镜头对焦环不自带 0.8 m 卡齿，可将跟焦齿条安装至

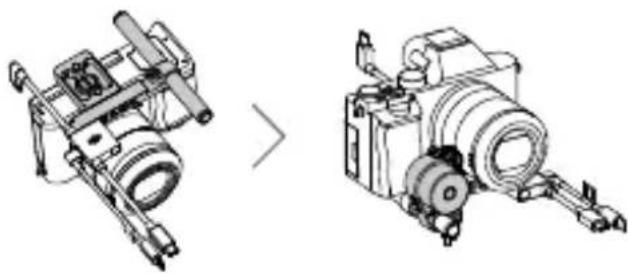

6. 安装相机底部安装板与镜头支架后，将相机安装至 Ronin-

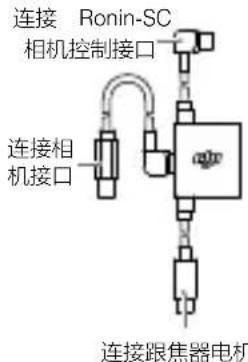

SC。根据图示中 RSS 一分二线和 Ronin-SC 多功能相机控制 线接口信息，连接相机、云台和跟焦器电机。

开启 Ronin-SC 电源，当跟焦器电机与跟焦轮连接并通信正常， 即可通过跟焦轮控制跟焦器电机。

电机未校准行程之前，跟焦轮可控制电机齿轮转动部分行程。校 准行程后的电机可以控制镜头的全部行程或用户选定的行程。

完成校准。双击跟焦轮按键启动校 准电机行程。校准过程中再次双击

2. 对于没有机械限位的镜头，需要通过手动堵转电机完成校准，

a. 双击跟焦轮按键启动校准电机行程，当电机转动到限位起 点（用户选定）时，手动堵转电机后松手；待电机再次转 动到起点时堵转电机，此时限位起点位置确定。 b. 当电机继续转动到限位终点时，手动堵转电机后松手；待电 机再次转动到终点时堵转电机，此时限位结束点位置确定。

校准行程后，跟焦轮可控制镜头的全部行程。若用户需选定特定 范围内行程，首先确定电机位置 A 点，单击跟焦轮按键记录；然 后使电机在位置 B 点，再单击跟焦轮按键，则跟焦轮只控制镜头 在 A-B 点范围内转动。再次单击按键可取消 A-B 点行程。 长按跟焦轮按键，可改变跟焦电机转动方向。

• 关机后，跟焦器电机不会记录上一次校准后的行程。 如有需要，请在每次开机时重新校准。

• 跟焦器电机齿轮转动过程中请勿触碰。 跟焦轮状态指示灯显示校准状态。

黄灯常亮 监测到电机但未校准行程 黄灯慢闪 正在校准电机行程 绿灯常亮 连接至电机并完成校准行程 绿灯慢闪 跟焦器电机 A 点设定完成 绿灯双闪 跟焦器电机 A 和 B 点设定完成

跟焦器电机状态指示灯指示电机状态。CHS

跟焦器电机固件包含在 Ronin-SC 固件里，当跟焦器电机固件有 更新时，请将跟焦器电机安装在 Ronin-SC 上进行升级。升级方法 同 Ronin-SC 升级方法一致。

重量 88 g 尺寸 71×47×34 mm 最大扭矩 0.2 Nm 最大运行速度 100 RPM 工作电流 静态电流 50 mA（5 V）；堵转电流 1.2 A（5 V） 工作电压 5 V 噪音 25 dB 安装孔尺寸 12 mm 齿轮 齿数 40；模数 0.8 工作温度 -20 至 45℃

齿数 151 模数 0.8 适配镜头口径范围 30-110 mm 总长度 377 mm RONIN 是大疆灵眸的商标。 Copyright © 2019 大疆灵眸 版权所有CHT

RONIN 是大疆灵眸的商标。 Copyright © 2019 大疆灵眸 版权所有

制線，然後使用螺絲固定 RSS 一分二線至安裝配件。CHT

如需解開對焦齒條，請固定接環位置，同時將對焦齒 條向外推出。切勿強力將齒條從鎖緊位置扯出，以免

安裝好對焦齒條後，預留合適的調整長度後，可根據 需求裁剪齒條多餘部分。

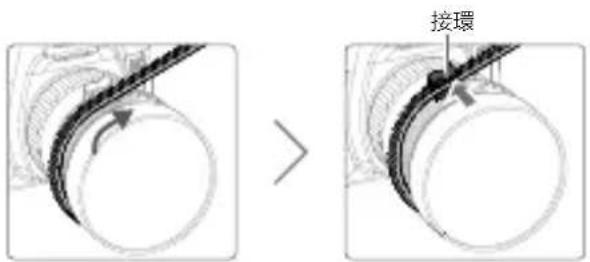

安裝時請正對相機鏡頭。將對焦齒條環繞鏡頭對焦環或調 焦環位置，調整齒條長度，確保對焦齒條與鏡頭緊緊貼合。

卡齒，可將對焦齒條安裝至 相應位置以配合對焦器馬達使用。CHT

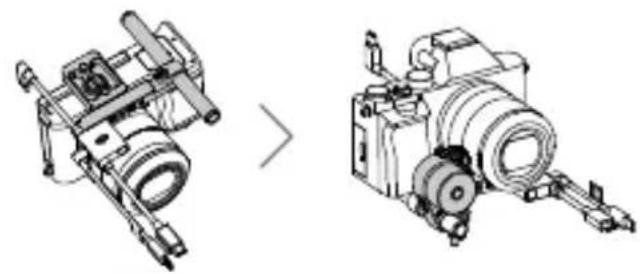

安裝相機底部安裝板與鏡頭支架後，將相機安裝至 Ronin-

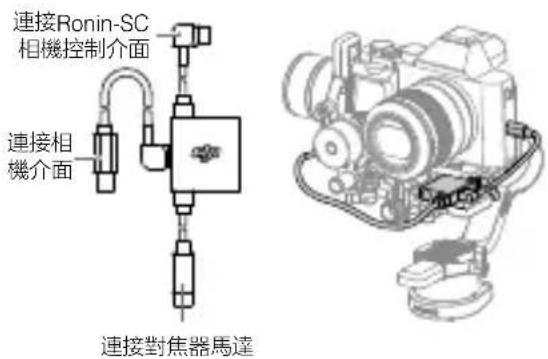

線介面資訊，連接相機、雲台和對焦器馬達。

Ronin-SC 電源，當對焦器與對焦輪連接並通訊正常，即可 透過對焦輪控制對焦器。

機器未校正行程之前，對焦輪可控制機器齒輪轉動部分行程。校 正行程後的機器可以控制鏡頭的全部行程或使用者選定的行程。

對於有機械限位的鏡頭，機器將自動 完成校正。連按兩下對焦輪按鍵啓 動校正馬達行程。校正過程中再點

對於沒有機械限位的鏡頭，需要透過手動堵轉機器完成校正，

連按兩下對焦輪按鍵啓動校正馬達行程，當馬達轉動到限 位起點（使用者選定）時，手動堵轉馬達後手放開；待馬 達再次轉動到起點時堵轉馬達，此時限位起點位置確定。

當馬達繼續轉動到限位終點時，手動堵轉馬達後手放開； 待馬達再次轉動到終點時堵轉馬達，此時限位結束點位置

校正行程後，對焦輪可控制鏡頭的全部行程。若使用者需選定特 定範圍內行程，首先確定馬達位置

A-B 點範圍內轉動。再點擊一次按鍵可取消 A-B

長按對焦輪按鍵，可改變對焦馬達轉動方向。

關機後，對焦器機不會記錄上一次校正後的行程。如 有需要，請在每次開機時重新校正。

對焦器齒輪轉動過程中請勿觸碰。 對焦輪狀態指示燈顯示校正狀態。

黃燈恆亮 監測到機器但未校正行程 黃燈緩慢閃爍 正在校正機器行程 綠燈恆亮 連接至機器並完成校正行程

紅燈閃爍兩次 機器故障，需要升級 紅燈緩慢閃爍 機器未連接 紅燈快速閃爍 機器堵轉 對焦器馬達狀態指示燈指示馬達狀態。CHT

Ronin-SC 韌體裡，當對焦器韌體有更新時，
