RoninSC Focus Motor - Motor eléctrico DJI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Motor de enfoque para estabilizador
Marca	DJI
Modelo	RoninSC Focus Motor
Dimensiones	71 × 47 × 34 mm
Peso	88 g
Alimentación	5 V (a través del puerto de comunicación)
Par máximo	0,2 Nm
Velocidad máxima	100 revoluciones/minuto
Ruido	25 dB
Diámetro interior del collar de sujeción	12 mm
Engranaje (motor)	40 dientes, módulo 0.8
Correa de engranaje	151 dientes, módulo 0.8, diámetro 30-110 mm, longitud 377 mm
Temperatura de funcionamiento	-20 a 45 °C
Uso principal	Control de enfoque, apertura y zoom
Compatibilidad	Estabilizador Ronin-SC (requiere anillo de enfoque Focus Wheel)
Calibración	Automática (objetivos con límite mecánico) o manual
Actualización de firmware	A través del Ronin-SC
Seguridad	No tocar el engranaje en rotación
Mantenimiento	Limpiar con un paño seco
Reparabilidad	Consultar al servicio postventa de DJI

Preguntas frecuentes - RoninSC Focus Motor DJI

¿Cómo instalar el motor Focus en el Ronin-SC?

Fije la percha de 12 mm al soporte de percha, luego fije el soporte al elevador de cámara. Conecte el cable de control al separador RSS y fíjelo al soporte. Fije el motor a la percha. Asegúrese de que esté bien colocado.

¿Cómo calibrar el motor Focus?

Para objetivos con límite mecánico, presione dos veces el botón multifunción del anillo de enfoque para una calibración automática. Para los demás, presione una vez y detenga manualmente el motor en los puntos de inicio y fin.

¿Qué hacer si el motor no responde?

Verifique que el motor esté correctamente conectado y que el Ronin-SC esté encendido. Si el indicador parpadea en rojo, el motor puede haberse atascado. Reinicie y vuelva a calibrar.

¿Cómo definir los puntos A y B en el anillo de enfoque?

Gire el motor hasta el punto A deseado y presione el botón multifunción para confirmar. Haga lo mismo para el punto B. Presione nuevamente para eliminar los puntos.

¿Cómo invertir el sentido de giro del motor Focus?

Presione el botón multifunción del anillo de enfoque y manténgalo presionado para invertir el sentido de giro.

¿Cómo actualizar el firmware del motor Focus?

El firmware del motor está incluido en el del Ronin-SC. Conecte el motor al Ronin-SC y actualícelo a través de la aplicación DJI.

¿Qué significa el indicador rojo parpadeante en el motor?

Un parpadeo rojo dos veces indica un error, que requiere una actualización del firmware. Un parpadeo lento significa que el motor está desconectado, y rápido significa que se ha atascado.

¿Cuál es el rango de temperatura de funcionamiento?

El motor Focus funciona entre -20 °C y 45 °C.

¿El motor Focus es compatible con todos los objetivos?

Requiere un anillo de enfoque o zoom con una correa de engranaje. Para objetivos sin límite mecánico, es necesaria una calibración manual.

¿Cómo ajustar la correa de engranaje?

Asegúrese de que los dientes de la correa estén hacia afuera, alinéela sobre el anillo y tense. Para aflojar, empuje la correa hacia afuera mientras mantiene el broche. No tire demasiado fuerte.

MANUAL DE USUARIO RoninSC Focus Motor DJI

Contenido del embalaje *

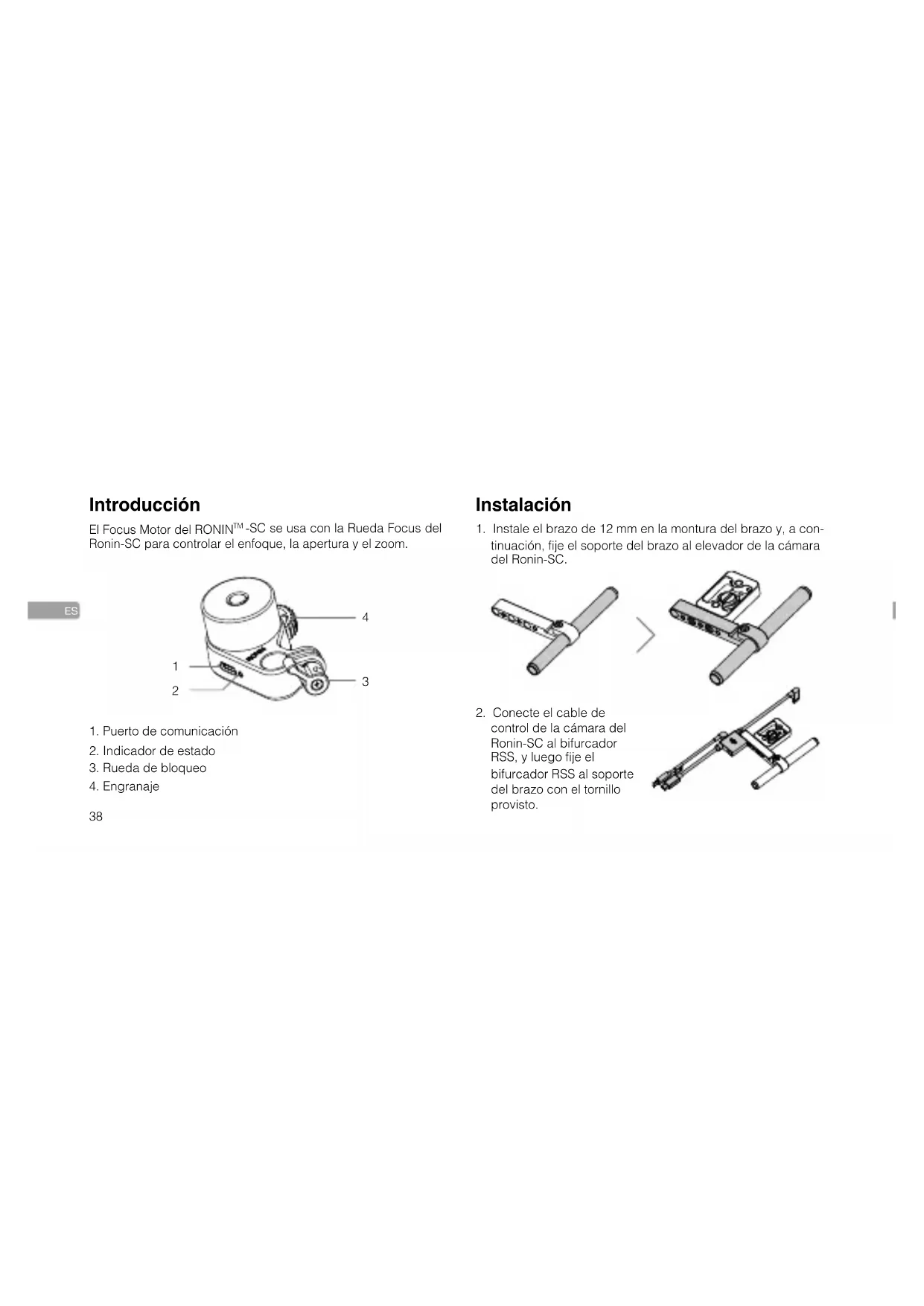

El Focus Motor del RONIN™-SC se usa con la Rueda Focus del Ronin-SC para controlar el enfoque, la apertura y el zoom.

1. Puerto de comunicación
2. Puerto de cooperación
3. Puerto de cooperación de los Estados Unidos
4. Indicador de estado
5. Rueda de bloqueo
6. Engranaje

Instalación

1. Instale el brazo de 12 mm en la montura del brazo y, a continuación, fije el soporte del brazo al elevador de la cámara del Ronin-SC.

1. Conecte el cable de control de la cámara del Ronin-SC al bifurcador RSS, y fije el bifurcador RSS al soporte del brazo con el tornillo provisto.

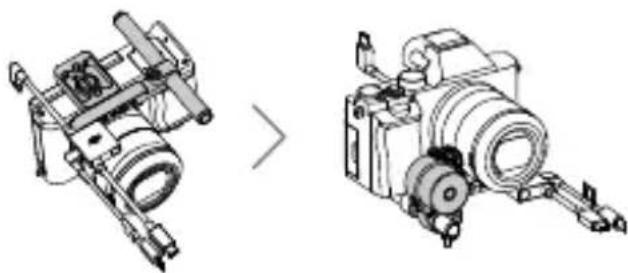

1. Fije el elevador de la cámara con la montura del brazo en la parte inferior de la cámara.
2. Conecte el Focus Motor al brazo de 12 mm.

• El Focus Motor se puede montar en cualquier lugar de la cámara. Asegúrese de que el Focus Motor quede fijado.
• Si la cámara no tiene un anillo de enfoque del objetivo con un engranaje de 0.8 m, fije la brida provista al objetivo de la cámara para usar el Focus Motor.

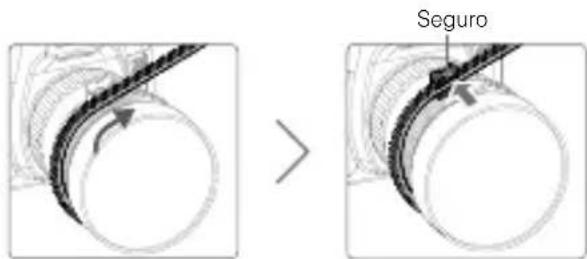

a. Asegúrese de que los dientes de la brida estén orientados hacia afuera. Alinee la brida en el anillo de enfoque o el anillo de zoom de la lente y tensela. b. Presione la brida en el enganche hasta que la sujete firmemente. Asegúrese de que la brida esté bien colocada en el enganche.

• Para aflojar la brida, tire de ella hacia afuera cuando sujete firmemente el enganche. NO tire de la brida con fuerza o se podrá romper. Recorte la brida a la longitud requerida, dejando suficiente longitud por fuera para hacer ajustes.

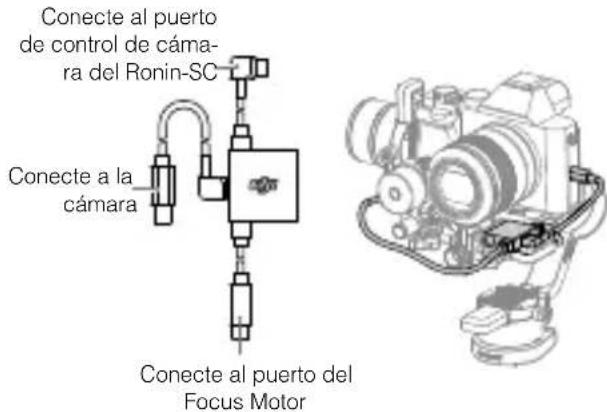

1. Después de montar la placa de milano y el soporte del objetivo en la cámara, colóquela en el Ronin-SC. Conecte la cámara, el Ronin-SC y el Focus Motor como se muestra en la siguiente figura.

Uso

Controle el Focus Motor realizando la Rueda Focus antes de encender el Ronin-SC.

C

• El Focus Motor debe calibrarse cada vez que se encienda.
• NO toque el engranaje del Focus Motor cuando está girando.

El indicador de estado de la Rueda Focus indica el estado de calibración.

Patrón de parpadeo	Descripción
Amarillo fijo	El Focus Motor está connectado, pero no está calibrado
Parpadea en amarillo lentamente	Calibrando
Verde fijo	El Focus Motor está connectado y calibrado
Parpadea en verde lentamente	Punto A establecido
Parpadea en verde dos veces	Puntos A y B establecidos

Descripción del indicador de estado del Focus Motor

Patrón de parpadeo Descripción
Parpadea en rojo dos veces	Error del Focus Motor,actualizar firmware
Parpadea en rojo lentamente	El Focus Motor está desconectado
Parpadea en rojo=rápidamente	El Focus Motor se ha calado
Verde fijo Calibración completada
Parpadea en verdelenentamente	Funcionando normalmente

Actualización del firmware

El firmware del Focus Motor es parte del firmware del Ronin-SC. Cuando haya un nuevo firmware disponible, conecte el Focus Motor al Ronin-SC para actualizar.

Especificaciones

Focus Motor
Peso	88 g
Dimensiones	71 x 47 x 34 mm
Velocidad máximo.	0.2 Nm
Velocidad Velocidad	100 RPM
Corriente de funcionaiento	Corriente libre: 50 mA (5 V); Corriente en bloqueo: 1.2 A (5 V)
Voltaje de funcionaiento	5 V
Ruido	25 dB
Diámetro interno de la abrazadora	12 mm
Engranaje	N° de dientes: 40; Módulo: 0.8
Temperatura de funcionaiento	De -20 a 45 °C

Engranaje
N.° de dientes	151
Módulo	0.8
Diámetro	30 - 110 mm
Longitud	377 mm

RONIN es una marca comercial de DJI OSMO.

Copyright © 2019 DJI OSMO. Todos los derechos reservados.
