製品タイプ	スタビライザー用フォーカスモーター
ブランド	DJI
モデル	RoninSC Focus Motor
寸法	71 × 47 × 34 mm
重量	88 g
電源	5 V（通信ポート経由）
最大トルク	0.2 Nm
最大速度	100 rpm
騒音	25 dB
クランプリング内径	12 mm
ギア（モーター）	40歯、モジュール0.8
ギアベルト	151歯、モジュール0.8、直径30-110 mm、長さ377 mm
動作温度	-20°C～45°C
主な用途	フォーカス、絞り、ズームの制御
互換性	Ronin-SC スタビライザー（フォーカスホイールリングが必要）
キャリブレーション	自動（メカニカルリミット付きレンズ）または手動
ファームウェア更新	Ronin-SC経由
安全注意	回転中のギアに触れないでください
お手入れ	乾いた布で拭いてください
修理	DJIアフターサービスにご相談ください

よくある質問 - RoninSC Focus Motor DJI

フォーカスモーターをRonin-SCに取り付ける方法は？

12mmのロッドをロッドホルダーに取り付け、ホルダーをカメラライザーに固定します。コントロールケーブルをRSSスプリッターに接続し、ホルダーに固定します。モーターをロッドに取り付け、しっかりと固定されていることを確認します。

フォーカスモーターをキャリブレーションする方法は？

メカニカルリミット付きレンズの場合は、フォーカスホイールのマルチファンクションボタンを2回押して自動キャリブレーションを行います。それ以外の場合は、ボタンを1回押し、手動でモーターを開始点と終了点で停止させます。

モーターが応答しない場合の対処法は？

モーターが正しく接続されていること、Ronin-SCの電源が入っていることを確認してください。赤色点滅の場合はモーターが停止している可能性があります。再起動して再キャリブレーションを行ってください。

フォーカスホイールでポイントAとBを設定する方法は？

モーターを希望のポイントAまで回し、マルチファンクションボタンを押して確定します。ポイントBも同様に行います。もう一度押すとポイントが削除されます。

フォーカスモーターの回転方向を反転させる方法は？

フォーカスホイールのマルチファンクションボタンを長押しすると、回転方向が反転します。

フォーカスモーターのファームウェアを更新する方法は？

モーターのファームウェアはRonin-SCに含まれています。モーターをRonin-SCに接続し、DJIアプリを介して更新してください。

モーターの赤色点滅ランプの意味は？

赤色の2回点滅はエラーを示し、ファームウェアの更新が必要です。ゆっくり点滅はモーターの接続が切れていることを、速い点滅はモーターが停止していることを示します。

動作温度範囲は？

フォーカスモーターは-20°C～45°Cで動作します。

フォーカスモーターはすべてのレンズと互換性がありますか？

ギアベルト付きのフォーカスリングまたはズームリングが必要です。メカニカルリミットのないレンズの場合は手動キャリブレーションが必要です。

ギアベルトの調整方法は？

ベルトの歯が外側を向いていることを確認し、リングに合わせて張ってください。緩めるには、留め具を押さえながらベルトを外側に押します。強く引っ張りすぎないでください。

使用説明書 RoninSC Focus Motor DJI

Ronin-SC 本体購入時、以下に記載されているアイテムがRonin-SC フットケージに含まれます。

RnSC

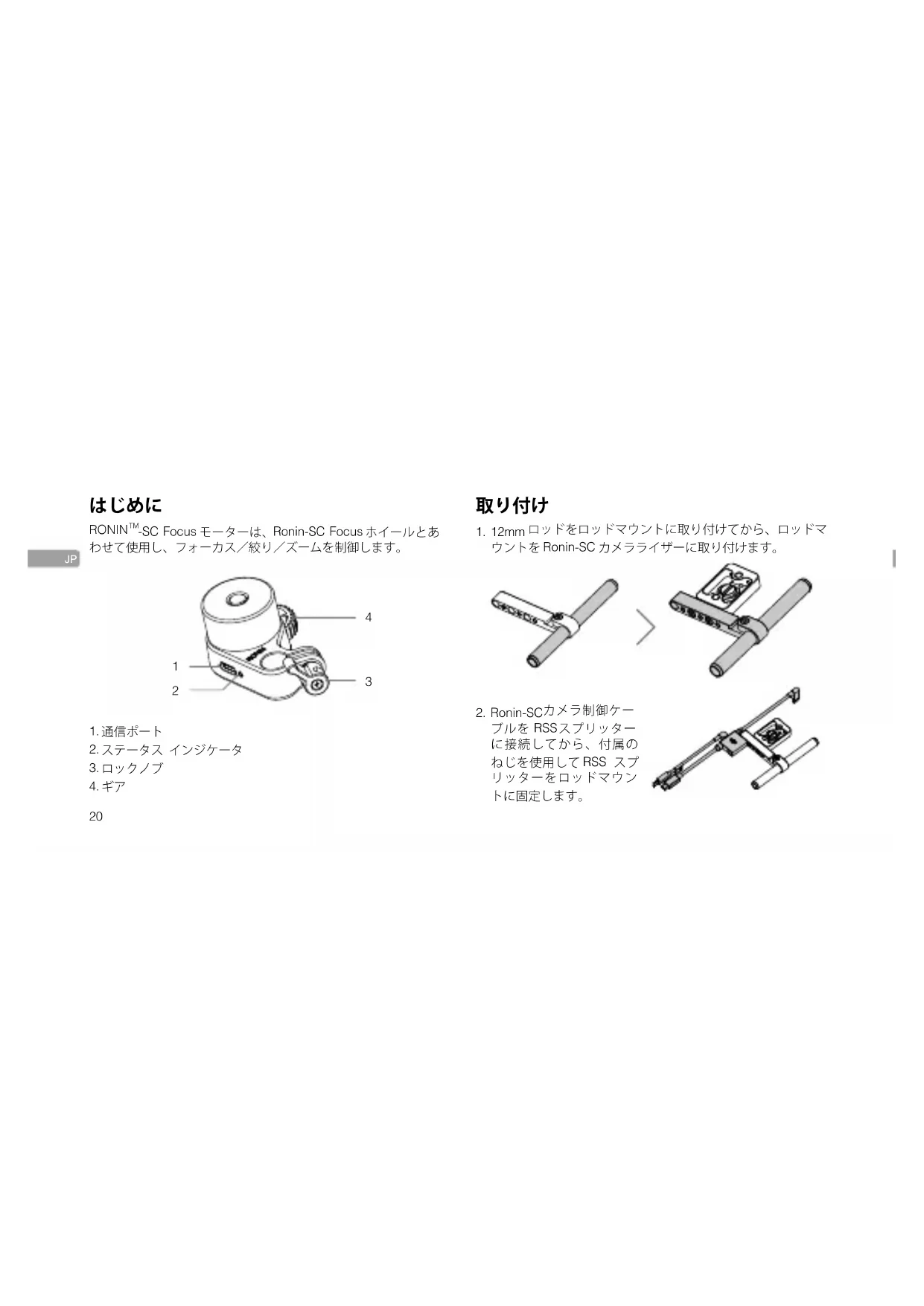

RONIN™-SC Focus ユニットは、Ronin-SC Focus モーターと合わせて使用し、フォーカス/絞り/ズームを制御します。

1. 通信ポート 2. ステータス インジケーター 3. ロック/ 4. ネジ

取り付け

• FOCUS ユニットはカメラの右側に取り付けることができます。FOCUS ユニットを緩みなく取り付けていることを確認してください。

カメラに0.8m のレンズフォーカスリングがない場合は、付属のギアストリップをカメラレンズに取り付けて Focus ユニットを使用します。

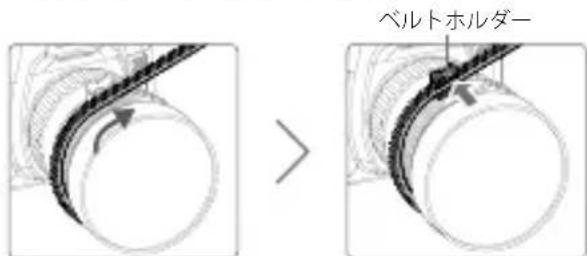

a. ギアストリップの歯が外側に向くようにしてください。 フォーカスリング上にギアストリップを、またはレンズ上にズームリングを並べ、しっかりと固定します。 b. ギアストリップをベルトホルダーにしっかりと押し込みます。ギアストリップがベルトホルダーにしっかりと固定されていることを確認してください。

·ギアストリップを緩めるには、ベルトホルダーをしっかりと押しながら、ギアストリップを外側に押します。ギアストリップを無理やり引き抜かないでください。ギアストリップが破損する恐れがあります。 ·調整用にある程度の長さを残し、必要に応じて、ギアストリップを適切な長さで切り取ってください。

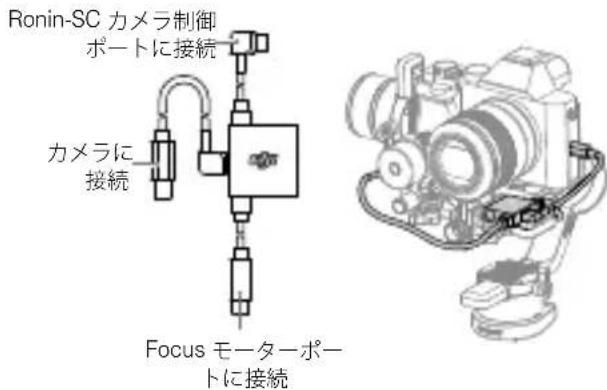

1. カメラのダブルプレートとレンズリングをカメラに取り付けた後、カメラをRonin-SCに取り付けます。次の手順に従ってカメラ、Ronin-SC、およびFocusモーターを接続します。

使用方法

Ronin-SCの電源を入れた後、Focusモーターを使用してFocus ユニットを制御します。

カメラ

Focus ユニットはマニュアル操作前に使用してください。 Focus フローがユニットを回転させます。範囲に制限があります。マニュアル操作後は、制限なくユニットを回転させます。

カメラの手順

1. 機械的限界点のあるレンズの場合、マニュアルフォーカスは自動では行うことができません。フォーカスホイールの多機能ボタンを2回押して、フォーカスモードをマニュアルフォーカスに切り替えてください。

フォーカスホイールの多機能ボタン

1. 機械的限界点のないレンズの場合、手動でフォーカスを調整する必要があります。フォーカスホイールの多機能ボタンを2回押して、フォーカス調整を開始します。

a. モーターが開始点まで回転する場合、モーターは手動で停止してください。モーターが開始点に到達しない場合、モーターは回転し続け、再度手動でモーターを停止させてください。 b. 上記の手順を繰り返して、終点を確認してください。

フォーカスモーター範囲の設定

フォーカスホイールのポイントAまたはBを確認した上で、フォーカスモーターの範囲を設定してください。

モーターを希望のポイントAまで回転させ、フォーカスホイールの多機能ボタンを押して確定します。ポイントAが確定したら、同じ手順を繰り返してポイントBを確定します。フォーカスホイールの多機能ボタンを再度押すと、ポイントAとBは削除されます。

フォーカスホイールの多機能ボタンを長押しすると、フォーカスモーターが逆方向に回転します。

• フォーカスモーターは、電源を入れるたびに手動で調整する必要があります。
• フォーカスモーター回転時には手を触れないでください。

フォーカスホイールのステータスインジケーターは、フォーカスモーターの状態を示します。

点減/patterson 說明
黄色点灯	Focusモーナーは接続いたします。 Kiachiplerosionのはんだい
黄色でゆった点減 kiachiplerosion中
緑色に点灯	Focusモーナーが接続いたします。Kiachiplerosion清み
緑色でゆった点減 プONT A設定いたします
緑色で2回点減 プONT AとBが設定いたします

フォーカスモーターのステータスインジケーターの説明

点減バTON 說明
赤色で2回点減	FocusOneの工場、アムウエの更新
赤色でゆくり点減	FocusOneが未接続
赤色で素早く点減	FocusOneが停止
緑色に点灯 kjリPLEIJON完了
緑色でゆくり点減通常動作中

ファームウェア更新

フォーカスモーターのファームウェアは、Ronin-SCのファームウェアの一部です。新しいファームウェアが利用可能な場合は、フォーカスモーターをRonin-SCに接続して更新できます。

仕様

Focus 王一夕
重量	88 g
サイズ	71×47×34 mm
最大トルク	0.2 Nm
最大速度	100 rpm
動作電流 自由電流：	50 mA(5 V)、 停動電流：1.2 A(5 V)
動作電圧	5 V
サイズ	25 dB
ロットケラング内径	12 mm
ギア 齿数：	40;モジールル:0.8
動作環境温度	-20 ~ 45°C

ごア
齒数	151
モジフール	0.8
直径	30~110mm
長さ	377 mm
