Producttype	Focusmotor voor stabilisator
Merk	DJI
Model	RoninSC Focus Motor
Afmetingen	71 × 47 × 34 mm
Gewicht	88 g
Voeding	5 V (via communicatiepoort)
Maximaal koppel	0,2 Nm
Maximale snelheid	100 omwentelingen/min
Geluid	25 dB
Binnendiameter klemring	12 mm
Tandwiel (motor)	40 tanden, module 0.8
Tandriem	151 tanden, module 0.8, diameter 30-110 mm, lengte 377 mm
Bedrijfstemperatuur	-20 tot 45 °C
Hoofdgebruik	Bediening van scherpstelling, diafragma en zoom
Compatibiliteit	Ronin-SC stabilisator (Focus Wheel scherpstelring vereist)
Kalibratie	Automatisch (objectieven met mechanische limiet) of handmatig
Firmware-update	Via de Ronin-SC
Veiligheid	Raak het draaiende tandwiel niet aan
Onderhoud	Reinigen met een droge doek
Repareerbaarheid	Raadpleeg de DJI klantenservice

Veelgestelde vragen - RoninSC Focus Motor DJI

Hoe installeer ik de Focus-motor op de Ronin-SC?

Bevestig de 12 mm stang aan de stanghouder, bevestig de houder vervolgens aan de camera-heffer. Sluit de besturingskabel aan op de RSS-splitter en bevestig deze aan de houder. Bevestig de motor aan de stang. Zorg dat hij goed vastzit.

Hoe kalibreer ik de Focus-motor?

Voor objectieven met mechanische limiet, druk tweemaal op de multifunctionele knop van de scherpstelring voor automatische kalibratie. Voor andere, druk eenmaal en stop de motor handmatig op het start- en eindpunt.

Wat te doen als de motor niet reageert?

Controleer of de motor correct is aangesloten en de Ronin-SC is ingeschakeld. Als het lampje rood knippert, is de motor mogelijk vastgelopen. Start opnieuw en kalibreer opnieuw.

Hoe stel ik de punten A en B in op de scherpstelring?

Draai de motor naar het gewenste punt A en druk op de multifunctionele knop om te bevestigen. Doe hetzelfde voor punt B. Druk nogmaals om de punten te verwijderen.

Hoe keer ik de draairichting van de Focus-motor om?

Druk op de multifunctionele knop van de scherpstelring en houd deze ingedrukt om de draairichting om te keren.

Hoe werk ik de firmware van de Focus-motor bij?

De firmware van de motor is inbegrepen bij die van de Ronin-SC. Sluit de motor aan op de Ronin-SC en werk bij via de DJI-app.

Wat betekent het rode knipperende lampje op de motor?

Een rood knipperen twee keer duidt op een fout, vereist een firmware-update. Een langzaam knipperen betekent dat de motor is losgekoppeld, en snel knipperen betekent dat hij is vastgelopen.

Wat is het bedrijfstemperatuurbereik?

De Focus-motor werkt tussen -20 °C en 45 °C.

Is de Focus-motor compatibel met alle objectieven?

Hij vereist een scherpstel- of zoomring met een tandriem. Voor objectieven zonder mechanische limiet is handmatige kalibratie nodig.

Hoe stel ik de tandriem af?

Zorg dat de tanden van de riem naar buiten zijn gericht, lijn deze uit op de ring en span hem. Om los te maken, duw de riem naar buiten terwijl u de bevestiging vasthoudt. Trek niet te hard.

GEBRUIKSAANWIJZING RoninSC Focus Motor DJI

*Bij aankoop van de Ronin-SC Combo zijn de vermelde items inbegrepen in de Ronin-SC-verpakking.

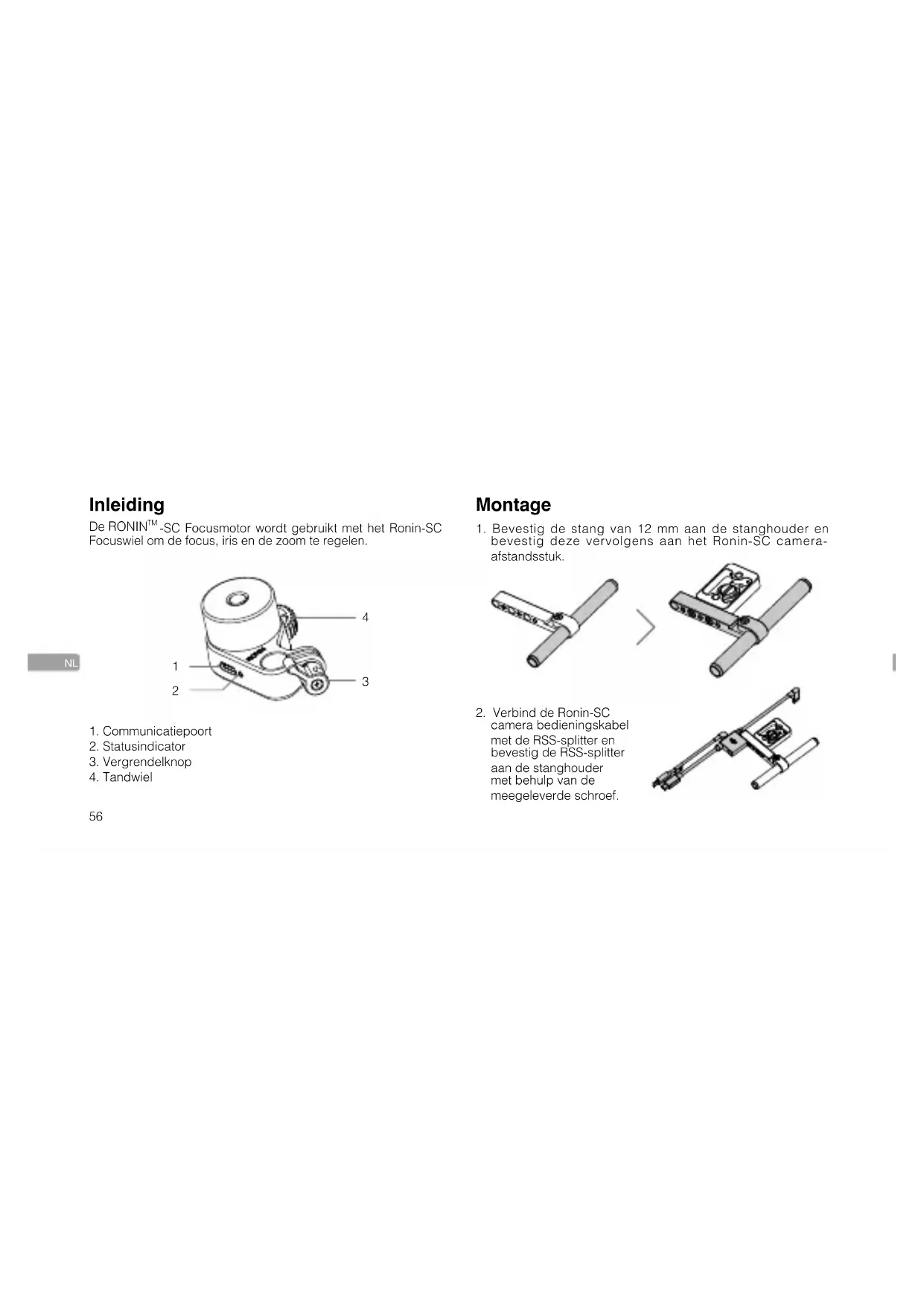

De RONIN™-SC Focusmotor wordt gebruikt met het Ronin-SC Focuswiel om de focus, iris en zoom te regelen.

1. Communicatiepoort
2. Statusindicator
3. Vergrendelknop
4. Tandwiel

Montage

1. Bevestig de stang van 12 mm aan de stanghouder en bevestig deze vervolgens aan het Ronin-SC camera-afstandsstuk.

1. Verbind de Ronin-SC camera-bedieningskabel met de RSS-splitter en bevestig de RSS-splitter aan de stanghouder met behulp van de meegeleverde schroef.

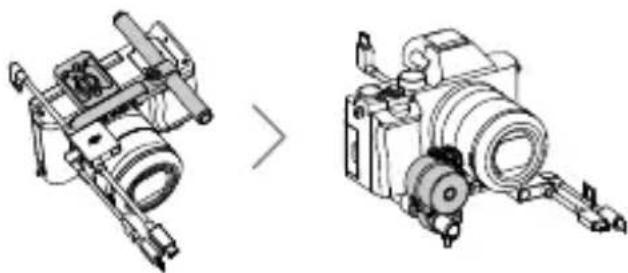

1. Bevestig het afstandsstuk van de camera op de stanghouder aan de onderkant van de camera.
2. Bevestig de focusmotor op de stang van 12 mm.

• De focusmotor kan aan beide kanten van de camera worden gemonteerd. Zorg ervoor dat de focusmotor goed is gemonteerd.
• Als de camera geen focusring voor de lens heeft met een uitrusting van 0,8 m, bevestigt u de meegeleverde tandwielstrip op de cameralens om de focusmotor te gebruiken.

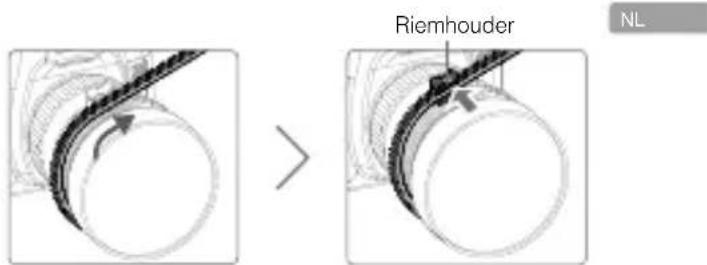

a. Zorg ervoor dat de tanden van de tandwielstrip naar buiten zijn gericht. Plaats de tandwielstrip op de focusring of de zoomring van de lens en trek deze strak aan. b. Druk de tandwielstrip in de riemhouder terwijl u deze stevig vasthoudt. Zorg ervoor dat de tandwielstrip goed op zijn plaats in de riemhouder zit.

• Om de tandwielstrip los te maken, duwt u deze naar buiten terwijl u de riemhouder stevig vasthoudt. Trek de tandwielstrip VOORZICHTIG naar buiten om te voorkomen dat de tandwielstrip beschadigd raakt. Knip de tandwielstrip bij tot de vereiste lengte. Laat genoeg over voor aanpassingen (indien nodig).

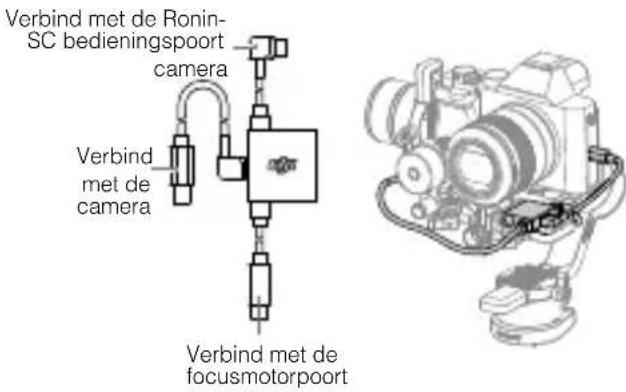

• Bevestig de camera aan Ronin-SC nadat de camera-zwaluwstaartplaat en de lenssteun aan de camera zijn bevestigd. Verbind de camera, Ronin-SC en Focusmotor volgens de onderstaande afbeelding.

Gebruik

Bedien de focusmotor door het focuswiel te gebruiken na het inschakelen van de Ronin-SC.

Kalibratie

De focusmotor kan vóór kalibratie worden gebruikt, maar het bereik dat het focuswiel de motor kan laten draaien, is beperkt. Na kalibratie kan het focuswiel de motor volledig laten draaien.

Kalibratieprocedure

1. Voor lenzen met een mechanische limiet kan de kalibratie automatisch worden uitgevoerd. Druk twee keer op de multifunctionele knop van het focuswiel om de focusmotor te kalibreren.

Focuswiel multifunctionele knop

1. Voor lenzen zonder mechanische limiet moet de kalibratie handmatig worden uitgevoerd. Druk twee keer op de multifunctionele knop van het focuswiel om de kalibratie van de focusmotor te starten.

a. Wanneer de motor naar het startpunt draait, stopt u de motor handmatig. De motor blijft draaien. Stop de motor weer handmatig wanneer hij het startpunt bereikt. b. Herhaal de bovenstaande stap om het eindpunt te bevestigen.

Stel het motorbereik voor de focus in

Het bereik van de focusmotor kan worden ingesteld door punten A en B op het focuswiel te bevestigen.

Draai de motor naar het gewenste punt A en druk op de multifunctionele knop van het focuswiel om te bevestigen. Herhaal de stap om punt B te bevestigen, nadat punt A is bevestigd. Druk nogmaals op de multifunctionele knop van het focuswiel om punten A en B te verwijderen.

Houd de multifunctionele knop van het focuswiel ingedrukt om de draairichting van de focusmotor om te keren.

• De focusmotor moet elke keer worden gekalibreerd als deze is ingeschakeld.
• Raak het tandwiel van de focusmotor NIET aan als deze draait.

De statusindicator van het focuswiel geeft de kalibratiestatus weer.

Knipperpatroon Beschrijvingen

Continu geel	Focusmotor is verbonden, maar nicht gekalibreerd
Knippert langzaam geel	Bezig met kalibreren
Continu groen	Focusmotor is verbonden en gekalibreerd
Knippert langzaam groen	Punt A is ingesteld
Knippert tweemaal groen	Punter A en B zijn ingesteld

Beschrijvingen statusindicator focusmotor.

Knipperpatroon Beschrijvingen

Knippert twee keer rood	Foutmelding focusmotor, firmware-update
Knippert langzaam rood	Focusmotor is nicht verbonden
Knippert snel rood	Focusmotor is vastgelopen
Continu groen Kalibratie vollooid
Knippert langzaam groen	Functioniert normalaal

Firmware-update

De firmware van de focusmotor maakt deel uit van de RoninSC-firmware. Wanneer nieuwe firmware beschikbaar is, verbindt u de focusmotor met de Ronin-SC om te updaten.

Technische gegevens

Focusmotor

Gewicht 88 g

Afmetingen 71x47x34 mm

Max. Aanhaalmoment 0,2 Nm

Max. Snelheid 100 TPM

Bedrijfsstroom Vrije stroom: 50 mA (5V);

Blokstroom: 1,2 A (5 V)

Bedrijfsspanning 5 V

Geluid 25 dB

Binnendiameter stangklem 12 mm

Tandwiel Aantal tanden: 40; module: 0.8

Bedrijfstemperatuur -20 °C tot 45 °C

Tandwiel

Aantal tanden 151

Module 0.8

Diameter 30-110 mm

Lengte 377 mm
