MANUALE UTENTE RoninSC Focus Motor DJI

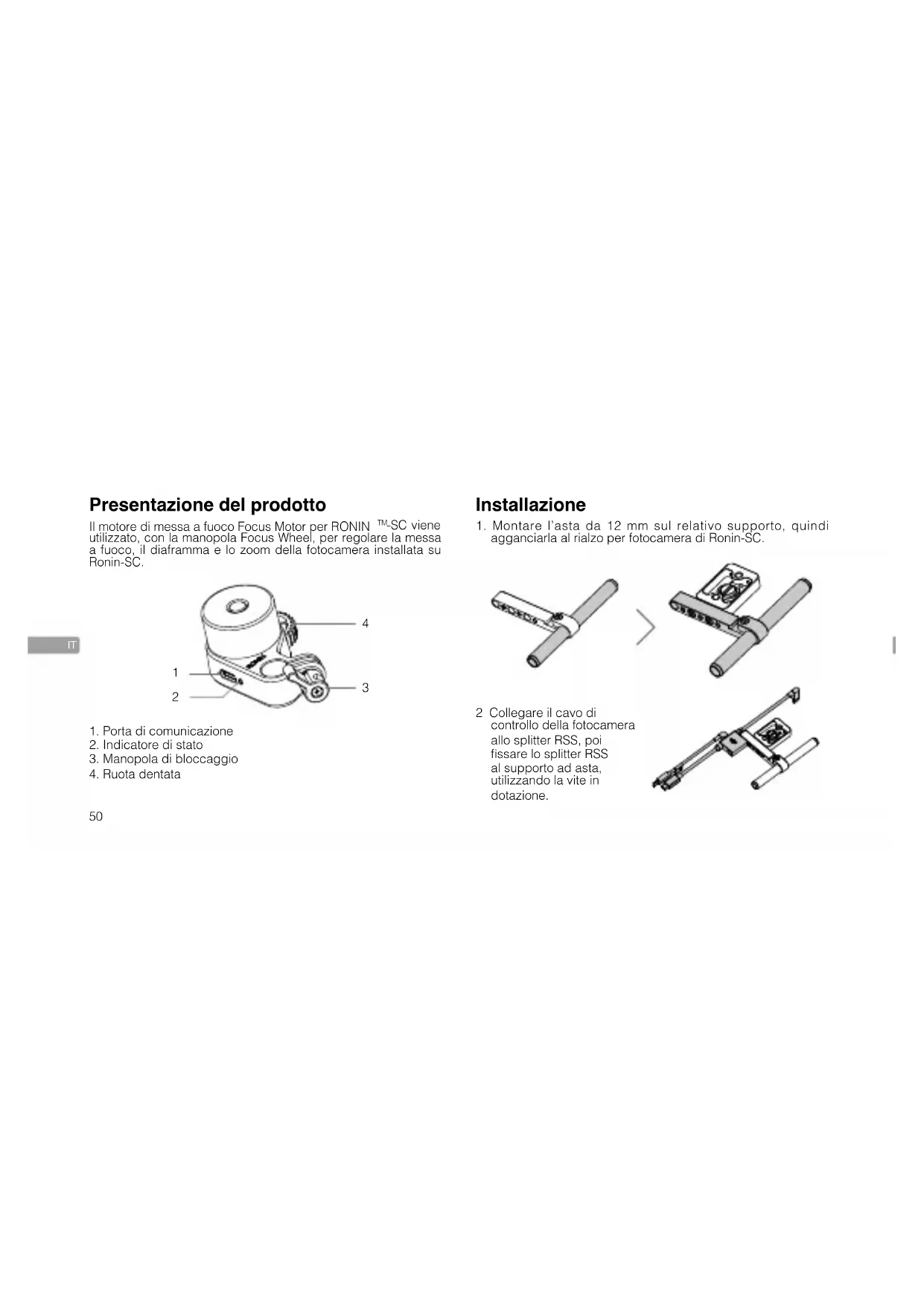

La confezione combo di Ronin-SC include i seguenti articoli:

1. Porta di comunicazione

2. Indicatore di stato

3. Manopola di bloccaggio

1. Montare l’asta da 12 mm sul relativo supporto, quindi

agganciarla al rialzo per fotocamera di Ronin-SC. Presentazione del prodotto Il motore di messa a fuoco Focus Motor per RONIN

-SC viene utilizzato, con la manopola Focus Wheel, per regolare la messa a fuoco, il diaframma e lo zoom della fotocamera installata su Ronin-SC.

2 Collegare il cavo di controllo della fotocamera allo splitter RSS, poi ssare lo splitter RSS al supporto ad asta, utilizzando la vite in dotazione.IT

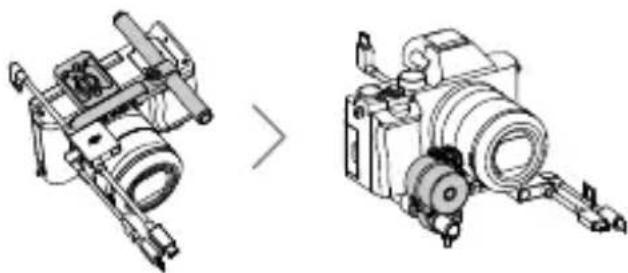

3. Fissare il rialzo della fotocamera e il supporto ad asta sulla

base della fotocamera.

4. Attaccare il motore di messa a fuoco Focus Motor all’asta da

• Focus Motor può essere montato su entrambi i lati della fotocamera. Assicurarsi che sia montato saldamente.

5. Se la fotocamera non dispone di un obiettivo con ghiera

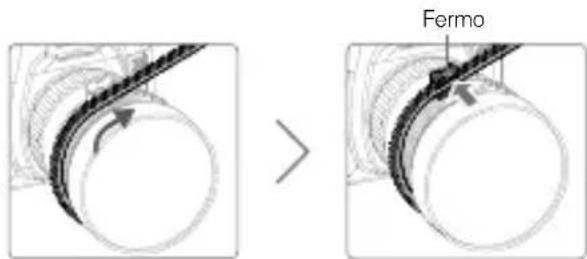

di messa a fuoco da 0,8 m, per poter utilizzare Focus Motor è necessario utilizzare la cinghia dentata fornita in dotazione. a. Assicurarsi che la dentatura della cinghia sia rivolta verso l’esterno. Allineare la cinghia dentata sull’anello di messa a fuoco o sull’anello dello zoom dell’obiettivo, e tirarla no a tenderla. b. Spingere la cinghia dentata nell’apposito fermo tenendola ben tesa. Assicurarsi che la cinghia sia ben salda in posizione. FermoIT

6. Dopo aver montato la piastra a coda di rondine e il supporto

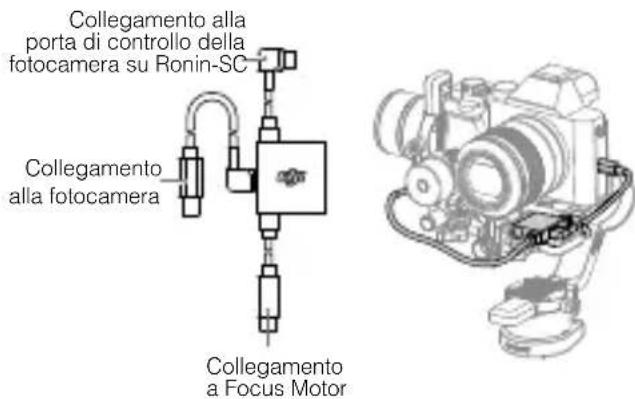

dell’obiettivo alla fotocamera, collegare quest’ultima a Ronin- SC. Collegare tra loro fotocamera, Ronin-SC e Focus Motor, come da gura seguente. Modalità di utilizzo Dopo aver acceso Ronin-SC, controllare Focus Motor servendosi della manopola Focus Wheel.

• Per allentare la cinghia dentata, spingerla no a farla fuoriuscire dal fermo. NON tirare la cinghia con forza per evitare di danneggiarla.

• Tagliare la cinghia dentata alla lunghezza desiderata, assicurandosi di lasciarne una parte per eventuali regolazioni. Collegamento a Focus Motor Collegamento alla porta di controllo della fotocamera su Ronin-SC Collegamento alla fotocameraIT

Pulsante multifunzione di Focus Wheel. Calibrazione Focus Motor è utilizzabile anche senza averne eseguito la calibrazione, tuttavia l’intervallo di rotazione della Focus Wheel sarà limitato. Dopo la calibrazione, la manopola Focus Wheel sarà in grado di far ruotare il motore completamente. Procedura di calibrazione

1. Per gli obiettivi con limite meccanico, la calibrazione può

essere eseguita automaticamente. Premere due volte il pulsante multifunzione sulla Focus Wheel per calibrare Focus Motor.

2. Gli obiettivi senza limite meccanico devono essere calibrati

manualmente. Premere due volte il pulsante multifunzione sulla manopola Focus Wheel per avviare la calibrazione. a. Quando il motore ritorna al punto di partenza, arrestarlo manualmente. Il motore continuerà a ruotare e si arresterà manualmente quando avrà effettuato un giro completo. b. Ripetere la stessa procedura sopra per impostare il punto nale. Impostazione dell’intervallo di messa a fuoco L’intervallo di messa a fuoco può essere impostato selezionando i punti A e B sulla manopola Focus Wheel. Ruotare il motore fino al punto che si desidera impostare come A, poi premere il tasto multifunzione sulla Focus Wheel per confermare. Dopo aver impostato il punto A, ripetere l’operazione per impostare il punto B. Premere nuovamente il tasto multifunzione sulla Focus Wheel per annullare la selezione dei due punti. Tenere premuto il pulsante multifunzione della manopola Focus Wheel per invertire la direzione di rotazione di Focus Motor.IT

L’indicatore di stato della manopola Focus Wheel indica lo stato della calibrazione. Schema di lampeggiamento Descrizione Giallo sso Focus Motor è collegato, ma non è calibrato Giallo lampeggiante (lento) È in corso la calibrazione Verde sso Il motore di messa a fuoco è collegato e calibrato Verde lampeggiante (lento) Il punto A è stato impostato Verde lampeggiante (due volte) Entrambi i punti A e B sono stati impostati Descrizioni degli indicatori di stato su Focus Motor

Aggiornamenti del rmware Il rmware di Focus Motor è incluso nel pacchetto rmware di Ronin-SC. Quando è disponibile un nuovo rmware, collegare Focus Motor a Ronin-SC per eseguire l’aggiornamento.

• Focus Motor deve essere calibrato ogni volta che viene acceso.

• NON toccare la ruota dentata di Focus Motor mentre è in movimento. Schema di lampeggiamento Descrizione Rosso lampeggiante (due volte) Errore di Focus Motor, aggiornare il rmware Rosso lampeggiante (lento) Focus Motor scollegato Rosso lampeggiante (rapido) Focus Motor è in stallo Verde sso Calibrazione completata Verde lampeggiante (lento) Funzionamento normaleIT

Focus Motor Peso 88 g Dimensioni 71x47x34 mm Coppia massima 0,2 Nm Velocità massima 100 giri/min. Corrente operativa Corrente libera: 50 mA (5 V); Corrente di stallo: 1,2 A (5 V) Tensione operativa 5 V Rumore 25 dB Diametro interno del morsetto dell’asta 12 mm Ruota dentata Numero di denti: 40; Modulo: 0,8 Temperatura operativa tra -20 °C e 45 °C Ruota dentata N. di denti 151 Modulo 0,8 Diametro 30-110 mm Lunghezza 377 mm Caratteristiche tecniche RONIN è un marchio registrato di DJI OSMO. Copyright © 2019 DJI OSMO Tutti i diritti riservati.NL
