Produkttyp	Fokussiermotor für Gimbal
Marke	DJI
Modell	RoninSC Focus Motor
Abmessungen	71 × 47 × 34 mm
Gewicht	88 g
Stromversorgung	5 V (über Kommunikationsanschluss)
Maximales Drehmoment	0,2 Nm
Höchstgeschwindigkeit	100 Umdrehungen/Minute
Geräusch	25 dB
Innendurchmesser der Klemmkralle	12 mm
Zahnrad (Motor)	40 Zähne, Modul 0,8
Zahnriemen	151 Zähne, Modul 0,8, Durchmesser 30-110 mm, Länge 377 mm
Betriebstemperatur	-20 bis 45 °C
Hauptverwendung	Steuerung von Fokus, Blende und Zoom
Kompatibilität	Gimbal Ronin-SC (Fokusrad Focus Wheel erforderlich)
Kalibrierung	Automatisch (Objektive mit mechanischem Anschlag) oder manuell
Firmware-Update	Über den Ronin-SC
Sicherheit	Das rotierende Zahnrad nicht berühren
Pflege	Mit einem trockenen Tuch reinigen
Reparierbarkeit	DJI-Kundendienst kontaktieren

Häufig gestellte Fragen - RoninSC Focus Motor DJI

Wie installiere ich den Fokusmotor am Ronin-SC?

Befestigen Sie die 12-mm-Stange an der Stangenhalterung, dann befestigen Sie die Halterung am Kamera-Riser. Verbinden Sie das Steuerkabel mit dem RSS-Splitter und befestigen Sie es an der Halterung. Befestigen Sie den Motor an der Stange. Stellen Sie sicher, dass er richtig sitzt.

Wie kalibriere ich den Fokusmotor?

Bei Objektiven mit mechanischem Anschlag drücken Sie die Multifunktionstaste am Fokusrad zweimal für eine automatische Kalibrierung. Bei anderen drücken Sie einmal und stoppen den Motor manuell an den Anfangs- und Endpunkten.

Was tun, wenn der Motor nicht reagiert?

Überprüfen Sie, ob der Motor korrekt angeschlossen und der Ronin-SC eingeschaltet ist. Wenn die LED rot blinkt, ist der Motor möglicherweise blockiert. Starten Sie neu und kalibrieren Sie neu.

Wie stelle ich die Punkte A und B am Fokusrad ein?

Drehen Sie den Motor zum gewünschten Punkt A und drücken Sie die Multifunktionstaste zur Bestätigung. Wiederholen Sie dies für Punkt B. Drücken Sie erneut, um die Punkte zu entfernen.

Wie kehre ich die Drehrichtung des Fokusmotors um?

Halten Sie die Multifunktionstaste am Fokusrad gedrückt, um die Drehrichtung umzukehren.

Wie aktualisiere ich die Firmware des Fokusmotors?

Die Firmware des Motors ist in der des Ronin-SC enthalten. Verbinden Sie den Motor mit dem Ronin-SC und aktualisieren Sie über die DJI-App.

Was bedeutet die blinkende rote LED am Motor?

Zweimaliges rotes Blinken weist auf einen Fehler hin, der ein Firmware-Update erfordert. Langsames Blinken bedeutet, dass der Motor getrennt ist, schnelles Blinken bedeutet, dass er blockiert ist.

Was ist der Betriebstemperaturbereich?

Der Fokusmotor arbeitet zwischen -20 °C und 45 °C.

Ist der Fokusmotor mit allen Objektiven kompatibel?

Er erfordert einen Fokus- oder Zoomring mit einem Zahnriemen. Bei Objektiven ohne mechanischen Anschlag ist eine manuelle Kalibrierung erforderlich.

Wie stelle ich den Zahnriemen ein?

Stellen Sie sicher, dass die Zähne des Riemens nach außen zeigen, richten Sie ihn am Ring aus und spannen Sie ihn. Zum Lösen schieben Sie den Riemen nach außen, während Sie die Befestigung halten. Nicht zu stark ziehen.

BEDIENUNGSANLEITUNG RoninSC Focus Motor DJI

*Beim Kauf der Ronin-SC-Combo sind die aufgeführten Artikel in der Ronin-SC-Verpackung enthalten.

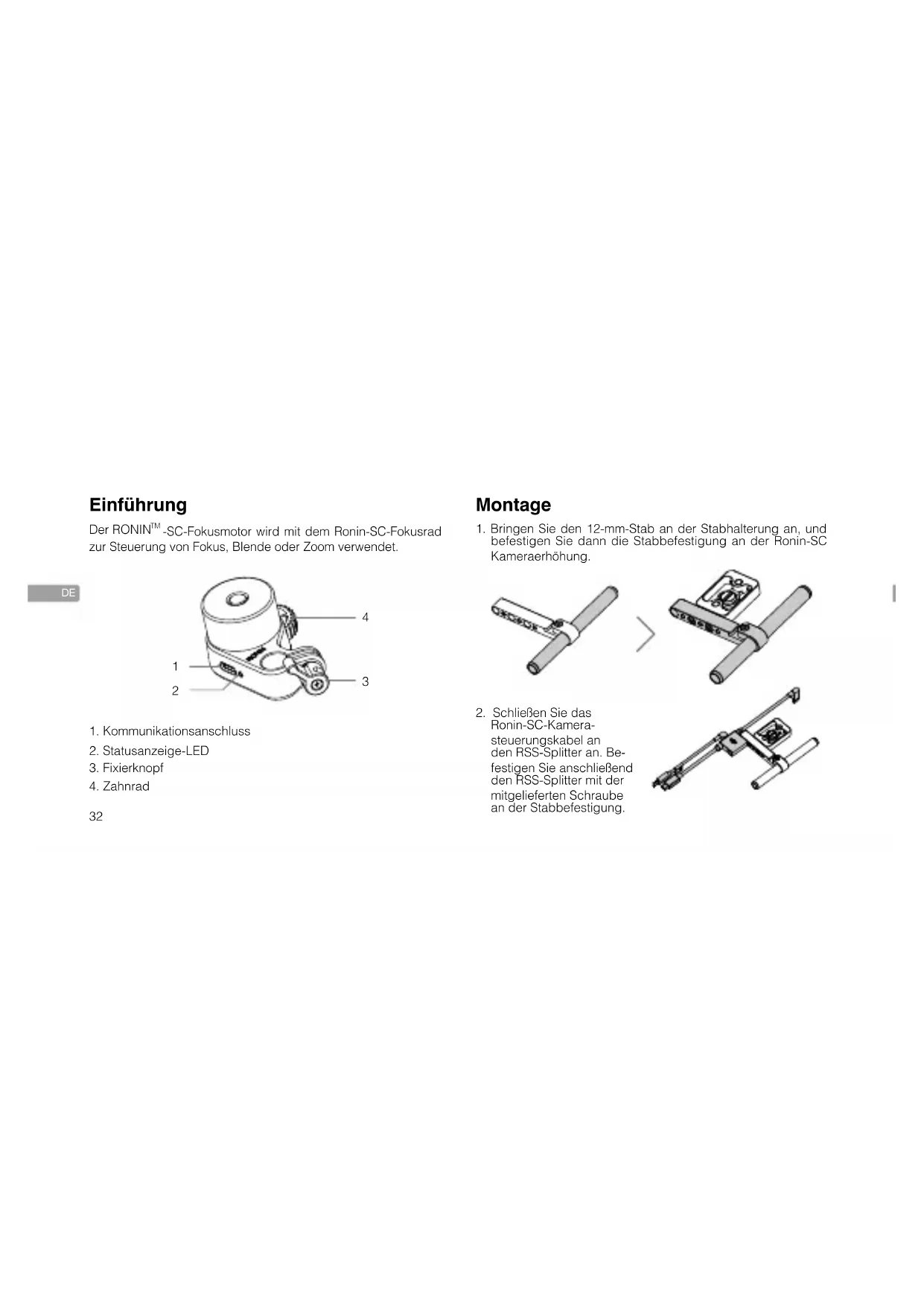

Der RONIN™-SC-Fokusmotor wird mit dem Ronin-SC-Fokusrad zur Steuerung von Fokus, Blende oder Zoom verwendet.

1. Kommunikationsanschluss
2. Statusanzeige-LED
3. Fixierknopf
4. Zahnrad

Montage

1. Bringen Sie den 12-mm-Stab an der Stabhalterung an, und befestigen Sie dann die Stabbefestigung an der Ronin-SC-Kameraerhöhung.

1. Schließen Sie das Ronin-SC-Kamerasteuerungskabel an den RSS-Splitter an. Befestigen Sie anschließend den RSS-Splitter mit der mitgelieferten Schraube an der Stabbefestigung.

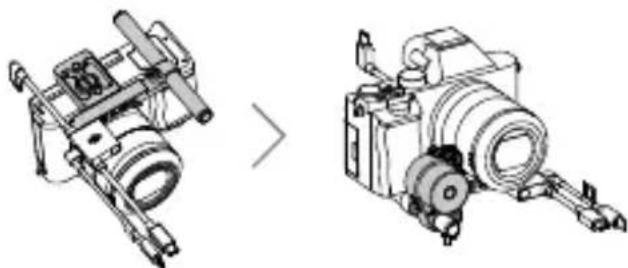

1. Befestigen Sie die Kameraerhöhung mit der Stabbefestigung an der Unterseite der Kamera.
2. Befestigen Sie den Fokusmotor an der 12-mm-Stange.

• Der Fokusmotor kann auf beiden Seiten der Kamera montiert werden.
• Stellen Sie sicher, dass der Fokusmotor fest montiert ist.
• Falls die Kamera nicht über einen Objektivfokusring mit 0,8-m-Zahnrad verfügt, bringen Sie den mitgelieferten Zahnradriemen am Kameraobjektiv an, um den Fokusmotor zu verwenden.

a. Stellen Sie sicher, dass die Zähne des Zahnriemens nach außen zeigen. Richten Sie den Zahnriemen am Fokussierring oder Zoomring des Objektivs aus und ziehen Sie ihn fest. b. Halten Sie den Zahnriemen gespannt, während Sie ihn in den Riemenhalter drücken. Stellen Sie sicher, dass der Zahnriemen sicher in der Riemenhalterung sitzt.

Riemenhalterung

Zum Lösen des Zahnriemens drücken Sie den Zahnriemen nach außen, während Sie die Riemenhalterung festhalten. Ziehen Sie den Zahnriemen NICHT mit zu viel Kraft heraus, da er sonst beschädigt werden könnte. Kürzen Sie den Zahnriemen auf die erforderliche Länge, behalten Sie dabei gegebenenfalls genügend Reserve für künftige Nutzungen.

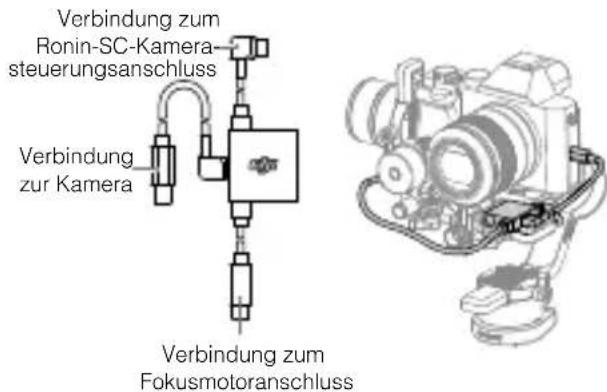

1. Nachdem Sie die Kamera-Schwalbenschwanzplatte und Objektivhalterung an der Kamera angebracht haben, setzen Sie die Kamera in den Ronin-SC ein. Schließen Sie die Kamera, den Ronin-SC und den Fokusmotor gemäß der folgenden Abbildung an.

Verwendung

Steuern Sie den Fokusmotor mithilfe des Fokusrads, nachdem Sie den Ronin-SC eingeschaltet haben.

Kalibrierung

Der Fokusmotor kann vor der Kalibrierung verwendet werden, jedoch ist dann der Bereich, um den das Fokusrad den Motor drehen kann, begrenzt. Nach der Kalibrierung kann das Fokusrad den Motor vollständig drehen.

Kalibrierungsprozess

1. Bei Objektiven mit mechanischem Endanschlag kann die Kalibrierung automatisch durchgeführt werden. Drücken Sie die Multifunktionstaste des Fokusrads zweimal, um den Fokusmotor zu kalibrieren.

Multifunktionstaste Fokusrad

1. Objektive ohne mechanischen Endanschlag müssen manuell kalibriert werden. Drücken Sie die Multifunktionstaste des Fokusrads zweimal, um die Kalibrierung zu starten.

a. Wenn der Motor zum Startpunkt dreht, stoppen Sie die Objektivbewegung manuell. Der Motor dreht etwas weiter. Stoppen Sie das Objektiv erneut manuell, wenn es den Startpunkt wieder erreicht. b. Wiederholen Sie den obigen Schritt, um den Endpunkt zu bestätigen.

Einstellen des Fokusmotorbereichs

Die Reichweite des Fokusmotors wird durch Bestätigen der Punkte A und B am Fokusrad eingestellt.

Drehen Sie den Motor zum gewünschten Punkt A und drücken Sie zur Bestätigung die Multifunktionstaste des Fokusrads. Nachdem Punkt A bestätigt wurde, wiederholen Sie den Schritt und stellen Sie das Objekt auf die Position B, um diese zu bestätigen. Drücken Sie die Multifunktionstaste des Fokusrads erneut, um die Punkte A und B zu löschen.

Halten Sie die Multifunktionstaste des Fokusrads gedrückt, um die Drehrichtung des Fokusmotors umzukehren.

• Der Fokusmotor muss bei jedem Einschalten kalibriert werden.
• Berühren Sie das Zahnrad des Fokusmotors nicht, wenn es sich dreht.

Die Statusanzeige des Fokusrads zeigt den Kalibrierungsstatus an.

Blinkfolge Beschreibung
Leuchtet kontinuierlich gelb	Der Fokusmotor ist angeschlossen, aber nicht kalibriert
Blinkt langsam gelb	Gerät wird kalibriert
Leuchtet kontinuierlich grün	Der Fokusmotor ist angeschlossen und kalibriiert
Blinkt langsam grün	Punkt A ist gesetzt
Blinkt zweimal grün	Punkte A und B sind gesetzt

Beschreibung der Fokusmotor-Statusanzeige.

Blinkfolge Beschreibung
Blinkt zweimal rot Fokusmotorfhler, Firmware aktualisieren
Blinkt langsam rot Der Fokusmotor ist nicht angeschlossen
Blinkt schnell rot Fokusmotor blockiert
Leuchtet kontinuierlich grün	Kalibrierung abgeschlossen
Blinkt langsam grün	Normaler Betrieb

Firmware-Aktualisierung

Die Fokusmotor-Firmware ist Teil der Ronin-SC-Firmware. Wenn eine neue Firmware verfügbar ist, verbinden Sie den Fokusmotor mit der Ronin-SC, um ein Update durchzuführen.

Technische Daten

Fokusmotor
Gewicht	88 g
Abmessungen	71 x 47 x 34 mm
Max. Drehmoment	0,2 Nm
Max. Drehgeschwindigkeit	100 RPM
Betriebsstromstärke Ruhestrom: 50 mA (5 V); Haltestrom: 1,2 A (5 V)
Betriebsspannung	5 V
Geräuschpegel	25 dB
Innendurchmesser der Stabklemme	12 mm
Zahnrad	Anzahl der Zähne: 40; Modul: 0,8
Betriebstemperatur	-20 °C bis +45 °C

Zahnrad

Anzahl der Zähne 151

Modul 0,8

Durchmesser 30-110 mm

Länge 377 mm

RONIN ist eine Marke von DJI OSMO.

Copyright © 2019 DJI OSMO. Alle Rechte vorbehalten.

Einführung

EU-Konformität: Hiermit erklärt SZ DJI Osmo Technology Co., Ltd., dass dieses Gerät den wesentlichen Anforderungen und anderen einschlägigen Bestimmungen der EU-Richtlinie 2014/30/EU entspricht.

Eine Kopie der EU-Konformitätserklärung finden Sie online auf www.dji.com/euro-compliance.

Kontaktadresse innerhalb der EU: DJI GmbH, Industriestraße 12, 97618, Niederlauer, Deutschland

Umweltfreundliche Entsorgung

Elektro-Altgeräte dürfen nicht mit gewöhnlichem Abfall entsorgt werden und müssen separat entsorgt werden. Die Entsorgung an kommunalen Sammelstellen ist für Privatpersonen kostenlos. Die Eigentümer der Altgeräte sind für den Transport zu den Sammelstellen verantwortlich. Durch diesen geringen Aufwand können Sie zur Wiederverwertung von wertvollen Rohmaterialien beitragen und dafür sorgen, dass umweltschädliche und giftige Substanzen ordnungsgemäß unschädlich gemacht werden.
