РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RoninSC Focus Motor DJI

Руководство пользователя

При покупке набора с Ronin-SC в комплект входят нижеприведенные предметы.3 Rod Mount

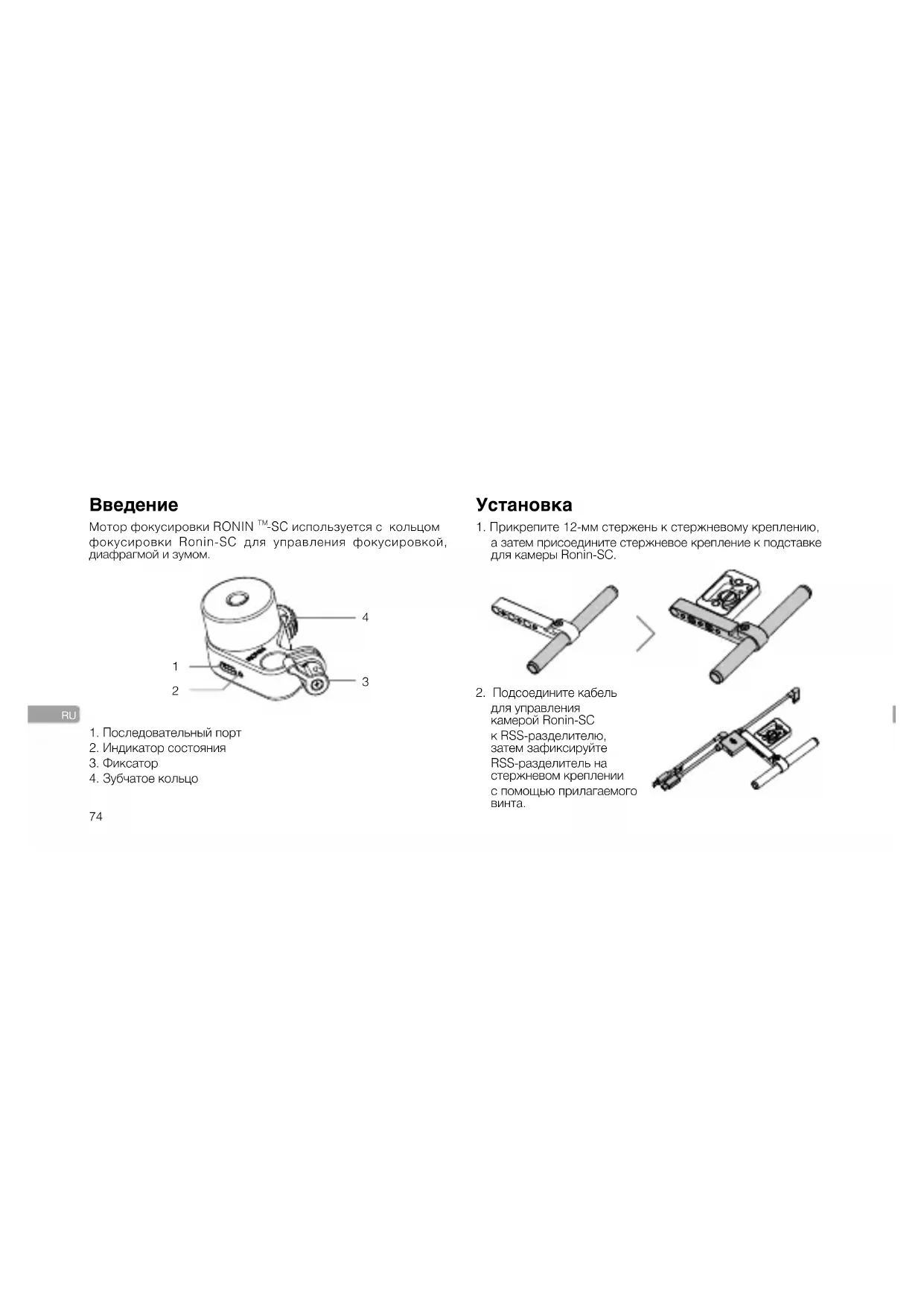

1. Последовательный порт

2. Индикатор состояния

1. Прикрепите 12-мм стержень к стержневому креплению,

а затем присоедините стержневое крепление к подставке для камеры Ronin-SС.

Мотор фокусировки RONIN

-SC используется с кольцом фокусировки Ronin-SC для управления фокусировкой, диафрагмой и зумом.

2. Подсоедините кабель

для управления камерой Ronin-SC к RSS-разделителю, затем зафиксируйте RSS-разделитель на стержневом креплении с помощью прилагаемого винта.RU

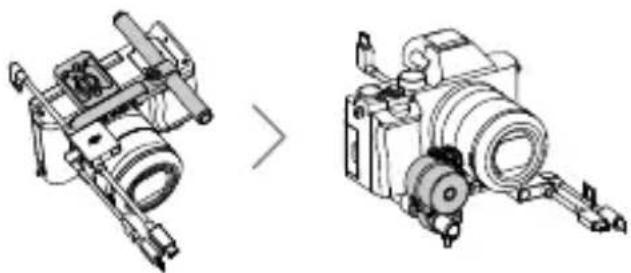

3. Установите подставку со стержневым креплением на

нижней части камеры.

4. Присоедините мотор фокусировки к 12-мм стержню.

• Мотор фокусировки можно установить с любой стороны камеры. Убедитесь, что он надежно

5. Если камера не оснащена кольцом фокусировки

объектива с 0,8-мм зубчатым кольцом, закрепите входящий в комплект ремень для зубчатого кольца на объективе камеры, чтобы использовать мотор фокусировки.

Убедитесь, что зубья ремня для зубчатого кольца направлены наружу. Выровняйте ремень на кольце фокусировки или кольце зума на объективе и натяните его. б. Вдавите ремень для зубчатого кольца в держатель ремня, крепко придерживая его. Убедитесь, что ремень для зубчатого кольца надежно закреплен в держателе

6. После установки клинообразной пластины камеры

и держателя объектива на камере присоедините камеру к Ronin-SC. Подключите камеру, Ronin-SC и мотор фокусировки как показано на рисунке. Использование Управление мотором фокусировки осуществляется с помощью кольца фокусировки после включения Ronin-SC.

• Чтобы ослабить ремень для зубчатого кольца, протолкните его наружу, крепко придерживая держатель ремня. НЕ стягивайте ремень для зубчатого кольца с применением силы. Это может привести к его повреждению.

• Обрежьте ремень для зубчатого кольца, оставив достаточно длины для регулировки (при необходимости). Подключить к порту мотора фокусировки Подключить к порту управления камерой Ronin-SC

Многофункциональная кнопка кольца фокусировки

Мотор фокусировки можно использовать до калибровки, но диапазон вращения мотора с помощью кольца фокусировки будет ограничен. После калибровки мотором можно будет полностью управлять с помощью кольца фокусировки. Процедура калибровки

1. Объективы с механическим ограничением можно

откалибровать автоматически. Нажмите дважды на многофункциональную кнопку кольца фокусировки, чтобы выполнить калибровку мотора.

2. Калибровку объективов без механического ограничения

необходимо выполнять вручную. Нажмите два раза на многофункциональную кнопку кольца фокусировки, чтобы начать калибровку. a. Когда мотор возвращается в начальную точку, остановите его вручную. Мотор будет продолжать вращаться. Остановите его еще раз, когда он достигнет начальной точки. б. Повторите предыдущее действие, чтобы подтвердить конечную точку. Установка диапазона мотора фокусировки Для установки диапазона мотора фокусировки подтвердите точки A и B на кольце фокусировки. Подведите мотор к выбранной точке A и нажмите на многофункциональную кнопку кольца фокусировки для подтверждения. После подтверждения точки A повторите это действие для подтверждения точки B. Чтобы удалить точки A и B, нажмите на многофункциональную кнопку кольца фокусировки еще раз. Нажмите и удерживайте многофункциональную кнопку кольца фокусировки, чтобы изменить направление вращения мотора фокусировки.RU

Индикатор состояния кольца фокусировки опеределяет состояние калибровки. Характер мигания Описание Желтый индикатор горит непрерывно Мотор фокусировки подключен, но не откалиброван Желтый индикатор медленно мигает Идет калибровка Непрерывный зеленый цвет Мотор фокусировки подключен и откалиброван Зеленый индикатор медленно мигает Точка A установлена Дважды мигает

Точки A и B установлены Описание индикатора состояния мотора фокусировки

Обновление ПО ПО мотора фокусировки входит в ПО Ronin-SC. При появлении новой версии ПО подключите мотор фокусировки к Ronin-SC для обновления.

• Мотор фокусировки необходимо калибровать при каждом включении.

• НЕ прикасайтесь к зубчатому колесу мотора фокусировки во время его вращения. Характер мигания Описание Дважды мигает

Ошибка мотора фокусировки, обновите программное обеспечение

Красный индикатор медленно мигает Мотор фокусировки отключен Красный индикатор часто мигает Мотор фокусировки остановился Зеленый индикатор горит непрерывно Калибровка завершена Зеленый индикатор медленно мигает Нормальная работаRU

71x47x34 мм Макс. момент силы 0,2 Н·м Макс. скорость 100 об/мин Рабочий ток Свободный ток: 50 мА (5 В); Ток при замкнутом роторе: 1,2 A (5 В) Рабочее напряжение 5 В

25 дБ Внутренний диаметр зажима для стержня 12 мм Зубчатое кольцо Количество зубьев: 40; модуль: 0.8 Диапазон рабочих

-20…+45°C Зубчатое кольцо Количество зубьев
