RoninSC Focus Motor - 전동기 DJI - 무료 사용 설명서

제품 유형	스태빌라이저용 포커스 모터
브랜드	DJI
모델	RoninSC Focus Motor
크기	71 × 47 × 34 mm
무게	88 g
전원	5V (통신 포트를 통해)
최대 토크	0.2 Nm
최대 속도	100 rpm
소음	25 dB
클램프 내경	12 mm
기어 (모터)	40톱니, 모듈 0.8
기어 벨트	151톱니, 모듈 0.8, 직경 30-110mm, 길이 377mm
작동 온도	-20°C ~ 45°C
주요 용도	포커스, 조리개 및 줌 제어
호환성	Ronin-SC 스태빌라이저 (포커스 휠 필요)
캘리브레이션	자동(기계적 제한이 있는 렌즈) 또는 수동
펌웨어 업데이트	Ronin-SC를 통해
안전	회전 중인 기어를 만지지 마십시오
관리	마른 천으로 닦으십시오
수리 가능성	DJI 애프터 서비스에 문의하십시오

자주 묻는 질문 - RoninSC Focus Motor DJI

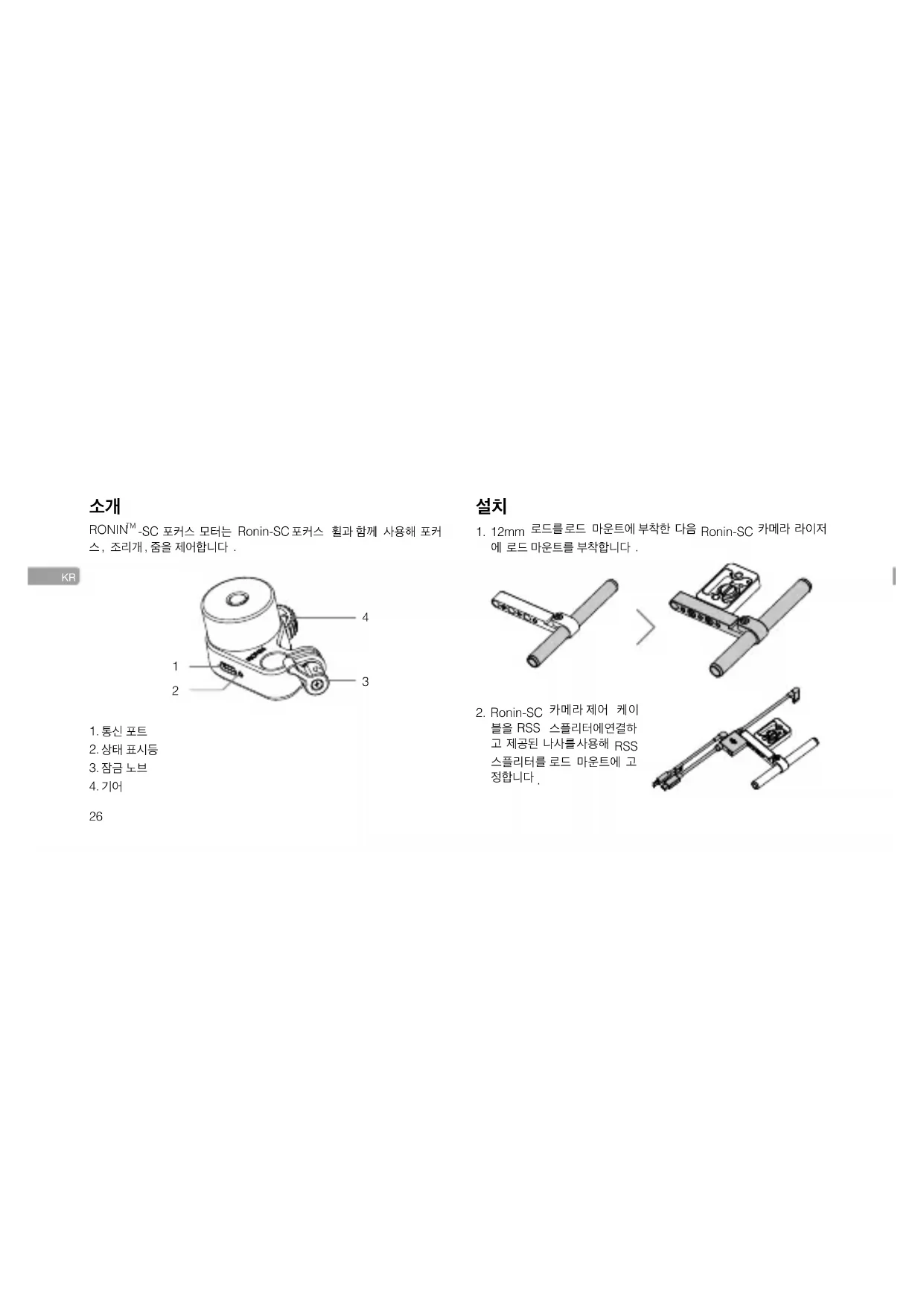

포커스 모터를 Ronin-SC에 어떻게 설치하나요?

12mm 로드를 로드 마운트에 고정한 후, 마운트를 카메라 리프터에 고정하세요. 제어 케이블을 RSS 분배기에 연결하고 마운트에 고정하세요. 모터를 로드에 고정하세요. 제대로 장착되었는지 확인하세요.

포커스 모터를 어떻게 캘리브레이션하나요?

기계적 제한이 있는 렌즈의 경우, 포커스 휠의 다기능 버튼을 두 번 눌러 자동 캘리브레이션을 수행하세요. 그 외의 경우, 한 번 누르고 시작점과 끝점에서 수동으로 모터를 정지시키세요.

모터가 응답하지 않으면 어떻게 해야 하나요?

모터가 제대로 연결되어 있고 Ronin-SC가 켜져 있는지 확인하세요. 표시등이 빨간색으로 깜박이면 모터가 정지했을 수 있습니다. 다시 시작하고 재캘리브레이션하세요.

포커스 휠에서 A와 B 지점을 어떻게 설정하나요?

모터를 원하는 A 지점까지 돌리고 다기능 버튼을 눌러 확인하세요. B 지점도 동일하게 수행하세요. 다시 누르면 지점이 삭제됩니다.

포커스 모터의 회전 방향을 어떻게 반전시키나요?

포커스 휠의 다기능 버튼을 길게 눌러 회전 방향을 반전시키세요.

포커스 모터의 펌웨어를 어떻게 업데이트하나요?

모터의 펌웨어는 Ronin-SC에 포함되어 있습니다. 모터를 Ronin-SC에 연결하고 DJI 앱을 통해 업데이트하세요.

모터에서 빨간색 표시등이 깜박이는 것은 무엇을 의미하나요?

빨간색이 두 번 깜박이면 오류로 펌웨어 업데이트가 필요합니다. 느리게 깜박이면 모터가 연결 해제된 것이고, 빠르게 깜박이면 정지한 것입니다.

작동 온도 범위는 어떻게 되나요?

포커스 모터는 -20°C에서 45°C 사이에서 작동합니다.

포커스 모터는 모든 렌즈와 호환되나요?

기어 벨트가 있는 포커스 또는 줌 링이 필요합니다. 기계적 제한이 없는 렌즈의 경우 수동 캘리브레이션이 필요합니다.

기어 벨트를 어떻게 조정하나요?

벨트의 톱니가 바깥쪽을 향하도록 하고, 링에 맞춰 장력을 가하세요. 풀려면 고정 장치를 잡고 벨트를 바깥쪽으로 밀어내세요. 너무 세게 당기지 마세요.

사용 설명서 RoninSC Focus Motor DJI

• 이때, 목표 지점에 도달하면 자동으로 정지합니다.
• 카메라에 기재된 렌즈를 Ronin-SC에 장착하고, 카메라에 기재된 렌즈를 Ronin-SC에 장착하여 사용하십시오.

사용법

기어
류요수	151
모ologue	0.8
지류	30~110 mm
关键技术	377 mm
