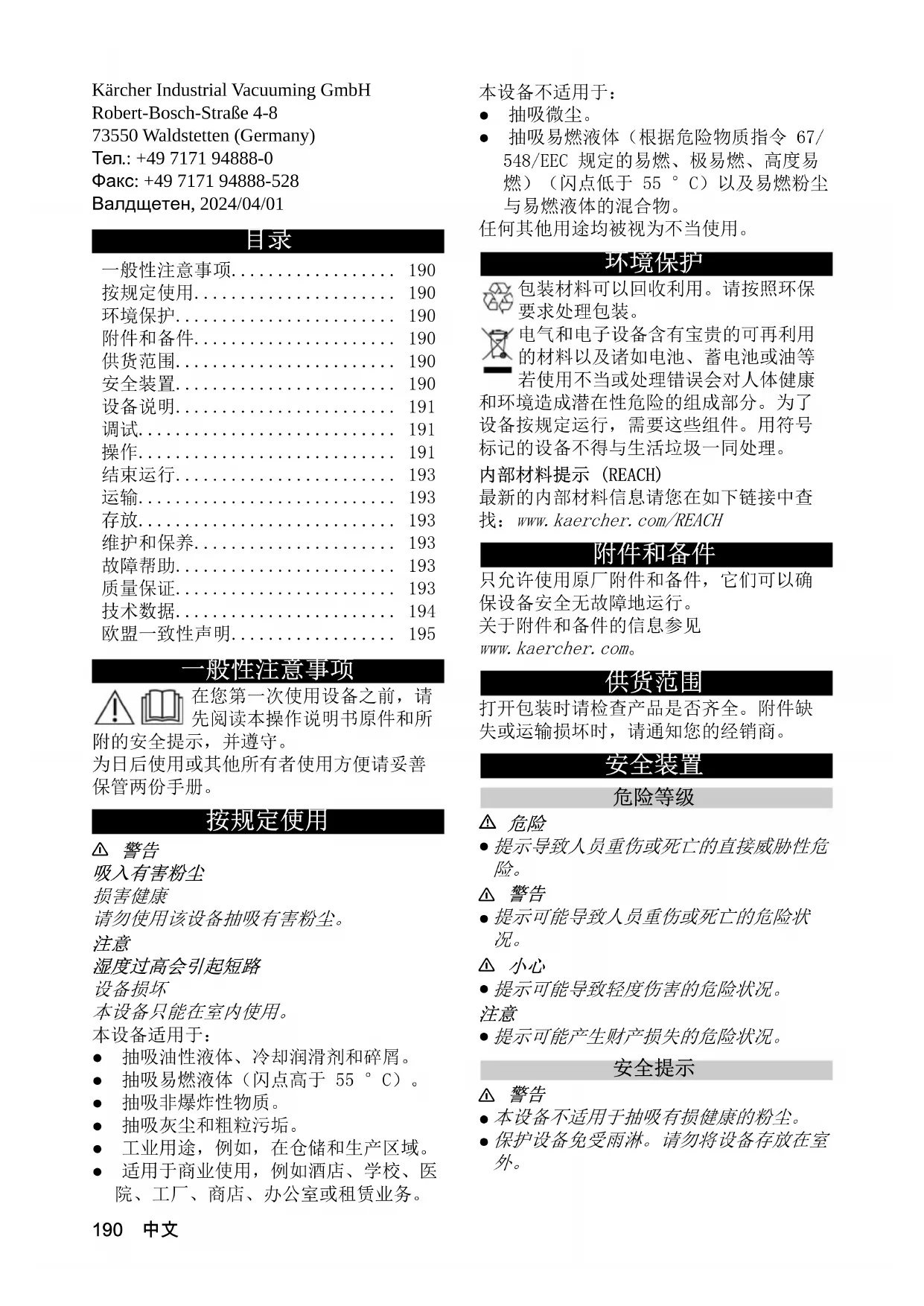

用户手册 IVRL 65202 Tc Kärcher

在您第一次使用设备之前，请先阅读本操作说明书原件和所

附的安全提示，并遵守。

为日后使用或其他所有者使用方便请妥善保管两份手册。

按规定使用

警告

吸入有害粉尘

损害健康

请勿使用该设备抽吸有害粉尘。

注意

湿度过高会引起短路

设备损坏

本设备只能在室内使用。

本设备适用于：

• 抽吸油性液体、冷却润滑剂和碎屑。
• 抽吸易燃液体（闪点高于 55^ C ）。
• 抽吸非爆炸性物质。
• 抽吸灰尘和粗粒污垢。
• 工业用途，例如，在仓储和生产区域。
• 适用于商业使用，例如酒店、学校、医院、工厂、商店、办公室或租赁业务。

本设备不适用于：

• 抽吸微尘。
• 抽吸易燃液体（根据危险物质指令67/548/EEC规定的易燃、极易燃、高度易燃）（闪点低于 55^ 以及易燃粉尘与易燃液体的混合物。

任何其他用途均被视为不当使用。

环境保护

包装材料可以回收利用。请按照环保要求处理包装。

电气和电子设备含有宝贵的可再利用的材料以及诸如电池、蓄电池或油等

若使用不当或处理错误会对人体健康和环境造成潜在性危险的组成部分。为了设备按规定运行，需要这些组件。用符号标记的设备不得与生活垃圾一同处理。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查

只允许使用原厂附件和备件，它们可以确保设备安全无故障地运行。

关于附件和备件的信息参见

www.kaercher.com.

供货范围

打开包装时请检查产品是否齐全。附件缺失或运输损坏时，请通知您的经销商。

安全装置

危险等级

危险

• 提示导致人员重伤或死亡的直接威胁性危险。

警告

• 提示可能导致人员重伤或死亡的危险状况。

心

• 提示可能导致轻度伤害的危险状况。

注意

• 提示可能产生财产损失的危险状况。

安全提示

警告

• 本设备不适用于抽吸有损健康的粉尘。

• 保护设备免受雨淋。请勿将设备存放在室外。

• 每次调试前，应检查电位均衡导线（接地导线）是否已连接。

小心

• 每次使用之后关闭设备并且拔下电源插头。

注意

• 本设备只能在室内使用。
• 有挤伤危险！拆卸或安装吸头、过滤单元或收集容器时，请戴上手套。
• 有损坏危险！切勿在没有过滤器或过滤器损坏的情况下进行吸尘。
• 操作设备时请穿上安全鞋。
• 只能以步行速度移动设备，如有必要，在斜坡上时应由两人移动设备。
• 更换配件时确保不会有粉尘逸出。

带倾斜底盘的设备（Tc）

注意

受伤危险

液体容器倾翻会造成挤伤危险

倾翻后卡入锁定装置。

紧急情况下的应急措施

危险

在抽吸易燃材料、发生短路或其他电气故障时可能会造成人员受伤和设备损坏吸入有害气体的危险、触电危险、烧伤危险。

遇到紧急情况时，请关闭设备并拔下电源插头。

电气连接

本设备只能与由电工按照IEC60364标准设计的电气接口连接。连接值见技术数据和铭牌。不允许使用延长电缆。

危险

触电危险

生命危险

请勿损坏电气连接电缆，例如由于碾压、挤压或拉扯。

请防止电线与高温、油及尖锐物品接触。每次操作前都要检查设备的电源线。请勿在电缆损坏的情况下操作设备。请专业电工更换损坏的电缆。

设备上的标志

最大允许液位标记

参见章节 检查液位显示。

①带驻车制动器的导向滚轮
②最大液位标记
③ 排放软管
④液体容器
⑤伸缩把手
6挡板
⑦小挡板
⑧过滤器
吸头
抽吸软管接口
①设备开关
② 吸头锁定装置
⑬电源线
④液体容器吊耳
⑤ 倾斜底盘
⑥配件支架
⑦解锁杆

调试

插图参见图片页

1. 将设备置于工作位置。
2. 如有必要，用驻车制动器固定设备。
3. 确保吸头安装正确。
4. 将抽吸软管插入抽吸软管接口。

图B

1. 将所需配件插到抽吸软管上。

操作

插图参见图片页

1. 将电源插头插入插座。
2. 使用设备开关开启设备。

图C

配备一个电机的设备 (IVR-L..-1)
图D

配备两个电机的设备（IVR-L..-2）

注意

使用一个电机运行

驱动电机有损坏危险

快速切换开关级别。

该开关有多个开关级：

0 设备已关闭。

1 电机 1 已启动。
2 电机1和2已启动。

1. 使用设备开关开启设备。

图D

注意

使用一个电机运行

驱动电机有损坏危险

快速切换开关级别。

该开关有多个开关级：

0 设备已关闭。

1 电机 1 已启动。
2 电机1和2已启动。

1. 开始吸尘。

吸尘过程

提示

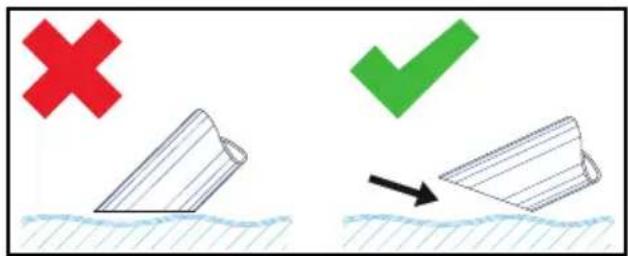

抽吸液体时，仅将配件浸入一半，以确保吸入足够的空气。

检查液位显示

插图参见图片页

图E

提示

排放软管上的红色标记表示最大允许液位。

注意

设备损坏风险

由于在几秒钟内加注而导致液体容器溢满。

吸入大量液体时，请务必检查液体容器中的液位。

排空液体容器

插图参见图片页

1. 关闭设备并断开电源。
2. 将设备移至液体处理装置。
3. 排空液体容器：

a 从上部软管连接器处断开排放软管。

图F

b 将排放软管放在合适的收集容器上，排出内装物。

1. 根据法律规定对内装物进行废弃处理或再利用。

通过倾斜方式排空液体容器

插图参见图片页

1. 关闭设备并断开电源。
2. 将设备移至液体处理装置。
3. 拆下吸头（参见拆下吸头一章）。
4. 拆下所有附件。

5. 准备排空液体容器：

6. 使用倾斜装置 Tc（带倾斜装置的设备 Tc）

a 打开液体容器的锁定装置。

图G

• 使用吊耳（不带倾斜装置 Tc 的设备）
  a 使用合适的起重装置通过吊耳吊起设备（参见章节 设备说明）。

危险

不注意重量

设备坠落有致伤危险

请遵守适用的事故预防规定和安全提示。

每次起吊作业前，都要检查起重装置和起重设备是否工作正常。

只能通过指定吊耳起吊设备。

固定起重悬挂装置，防止负载意外脱钩。

仅允许合格的专业人员操作起重机。

不得有任何人员在起重机的危险区域内停留。

不要让设备在无人看管的情况下留在起重悬挂装置上。

1. 用伸缩把手倾斜容器。

图H

1. 根据法律规定对内装物进行废弃处理或重复使用。
2. 装上吸头并锁定。

清洁液体容器

插图参见图片页

提示

水基冷却润滑剂可能会造成细菌污染。清除沉积物时请穿戴合适的防护服。

1. 清空容器。
2. 清除容器内的沉积物。
3. 按照现行规定对沉积物进行废弃处理。
4. 清除挡板上的碎屑和沉积物。

图I

拆下吸头

插图参见图片页

1. 关闭设备并断开电源。
2. 打开吸头锁定装置。

图J

1. 拆下吸头并将其放在一边。

结束运行

1. 使用开关 关闭设备
2. 清空并清洁液体容器。
3. 拆下配件，必要时进行清洁并晾干。

提示

每次使用后都应清空吸尘器。打开容器，让吸尘器晾干。

运输

小心

忽略重量

受伤与损坏危险

运输和存放时注意设备的重量。

1. 用车辆运输时，根据现行准则固定设备以防滑动和倾翻。

存放

心

忽略重量

受伤与损坏危险

运输和存放时注意设备的重量。

1. 本设备只能存放在室内。

维护和保养

1. 定期用合适的液体冲洗设备和配件并晾干。
2. 为避免污染，请勿将任何液体留在设备中。
3. 长时间运行中断时，请打开盖子，让残留的水分排出。
4. 如果过滤器损坏，请更换。

更换过滤器

插图参见图片页

图K

1. 取下吸头（参见章节拆下吸头）。
2. 松开张紧环的螺钉连接。
3. 取下小挡板。
4. 拆下并更换过滤器。
5. 装入新的过滤器。

安装时，确保过滤器安装正确。

1. 装上张紧环并拧紧。

故障帮助

危险

受伤危险

设备意外启动的危险和触电危险

在设备上进行任何作业之前，请关闭设备并拔下电源插头。

电气部件上的所有检查和作业应由专业人员执行。

电机（吸尘涡轮机）未启动

无电压

检查插座和电源保险丝。
检查设备的电源线和电源插头。

吸力减弱

喷嘴、吸管或抽吸软管堵塞。

• 检查喷嘴、吸管或抽吸软管，必要时进行清洁。

过滤器脏污。

清洁过滤器。

清空液体容器耗时长

排放软管被挤压或堵塞。

• 检查排放软管，必要时进行清洁。

客户服务部

如果无法排除故障，则必须由客户服务部检查设备。

质量保证

在每个国家，适用由我们的主管销售公司发布的质量保证条款。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。如属质量保证情况，请凭发票联系贵方经销商或就近联系获得授权的客户服务点。（地址详见背面。）

更多的质量保证信息（如果有）可以在您当地Kärcher网站服务区的“下载”下找到。

发布日期以MM/YYYY格式（其中MM是生产月份，YYYY是生产年份）或编码形式显示在铭牌上。

此时每个数字具有以下含义：

示例：30290

3生产年份（个位）

生产年份（世纪）

2生产年份（十位）

9生产月份的第二位数

0生产月份的第一位数

因此示例中的编码30290表示生产日期为(2)023/09。

技术数据

		IVR-L 40/12- IVR-L 65/12- IVR-L 65/20-
		1	1 Tc	2 Tc
电气连接
电源电压 V 220-240 220-240 220-240
相位		1	1	1
电源频率 IIz 50-60 50-60 50-60
防护类型 IPX4 IPX4 IPX4
防护等级 III
额定功率 W 1200 1200 2000
电源保险丝（慢熔型） A 16 16 16
尺寸和重量
典型的工作重量 kg 33 40 46
长x宽x高	mm 710 x 510 x	730 x 570 x	730 x 570 x
	1180	1330	1330
环境条件
环境温度 °C +40	+40	+40
设备的功率数据
污物桶容量	1 40 65 65
空气流量 1/s 59 59 2x50
负压	kPa (mbar)	23 (230)	23 (230)	22 (220)
抽吸软管标称宽度		DN50 DN50 DN50
根据 EN 60335-2-69 标准测得的数值
手臂振动值	m/s²	< 2.5 < 2.5 < 2.5
不确定度 K	m/s²	0.2	0.2	0.2
声压级 LpA	dB(A)	70 70 70
不确定度 KpA	dB(A)	2 2 2
电源线
电源线 H07BQ-F mm	2	3 x 1.5	3 x 1.5	3 x 1.5
零件编号 (EU)		9.979-874.0	9.979-874.0	9.979-874.0
电线长度 m 6 6 6

保留技术更改的权利。

欧盟一致性声明

我们在此声明，基于其设计和结构以及我们投入市场的款型，下述机器满足欧盟指令的相关基本安全健康要求。如果在没有与我方协商的情况下更改机器，本声明失效。

产品：干式吸尘器

产品：湿式/干式吸尘器

类型： 9.986-xxx

类型： 9.989-xxx

相关的欧盟指令

2006/12/EC (+2009/127/EC)

2014/30/EU

2011/65/EU

应用的协调标准

EN 55014-2: 2015

EN 55014-1:2017 + A11:2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

ENIEC63000:2018

签署人受管理层的委托并且全权处理相关事宜。

T. Wahl

Managing Director

A. Haag

Director R&D

文档全权代表：

A. 海牙

Kärcher Industrial Vacuuming GmbH

73550 Waldstctten（德国）

电话：[phone]

传真：[phone]

Waldstetten, 2024/04/01
