用户手册 HDS 716 C Kärcher

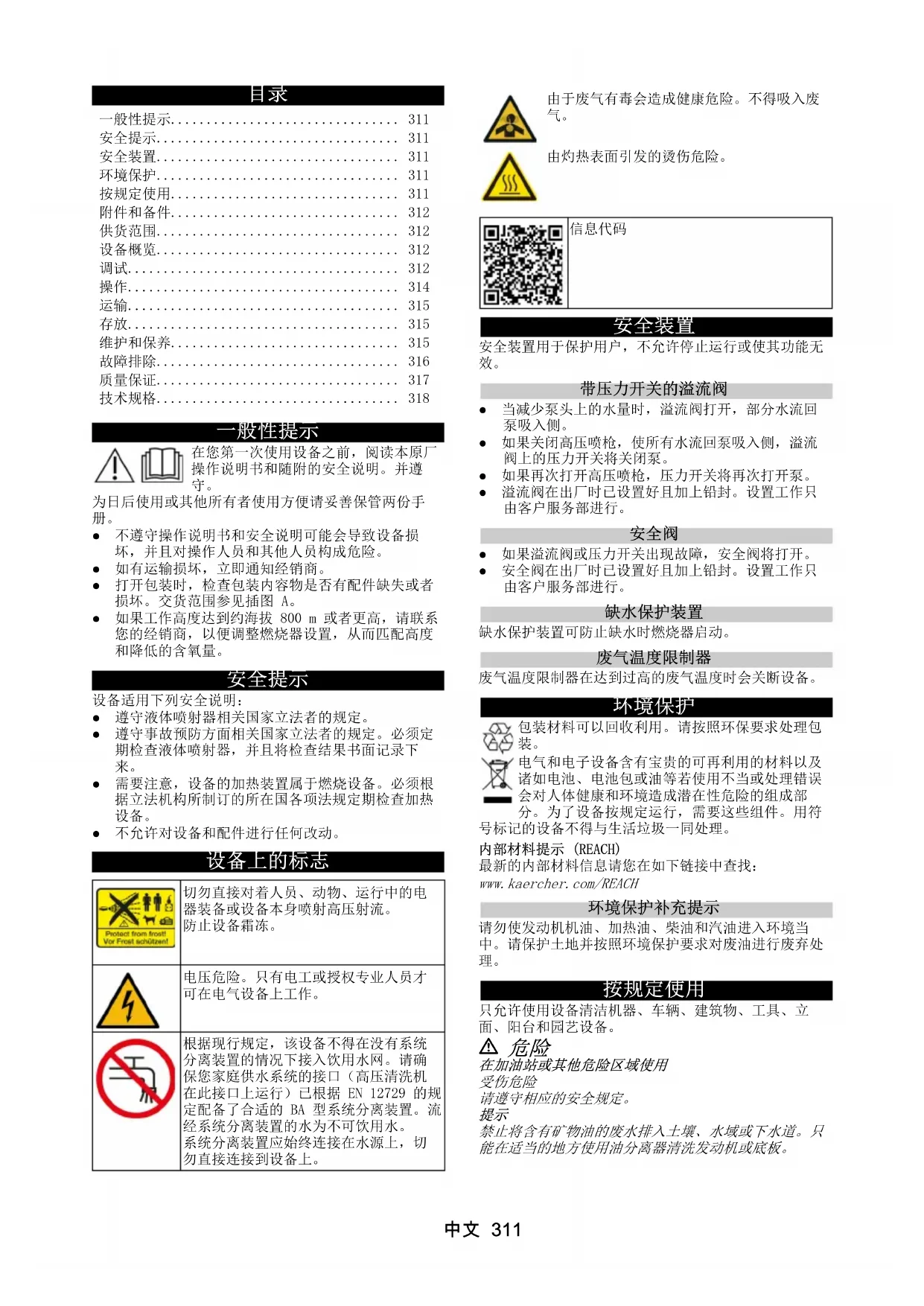

在您第一次使用设备之前，阅读本原厂操作说明书和随附的安全说明。并遵 为日后使用或其他所有者使用方便请妥善保管两份手 ● 不遵守操作说明书和安全说明可能会导致设备损坏，并且对操作人员和其他人员构成危险。● 如有运输损坏，立即通知经销商。● 打开包装时，检查包装内容物是否有配件缺失或者损坏。交货范围参见插图 A。● 如果工作高度达到约海拔 800 m 或者更高，请联系您的经销商，以便调整燃烧器设置，从而匹配高度和降低的含氧量。 设备适用下列安全说明：● 遵守液体喷射器相关国家立法者的规定。● 遵守事故预防方面相关国家立法者的规定。必须定期检查液体喷射器，并且将检查结果书面记录下 ● 需要注意，设备的加热装置属于燃烧设备。必须根据立法机构所制订的所在国各项法规定期检查加热 ● 不允许对设备和配件进行任何改动。

安全装置用于保护用户，不允许停止运行或使其功能无

● 当减少泵头上的水量时，溢流阀打开，部分水流回泵吸入侧。● 如果关闭高压喷枪，使所有水流回泵吸入侧，溢流阀上的压力开关将关闭泵。● 如果再次打开高压喷枪，压力开关将再次打开泵。● 溢流阀在出厂时已设置好且加上铅封。设置工作只由客户服务部进行。 ● 如果溢流阀或压力开关出现故障，安全阀将打开。● 安全阀在出厂时已设置好且加上铅封。设置工作只由客户服务部进行。 缺水保护装置可防止缺水时燃烧器启动。 废气温度限制器在达到过高的废气温度时会关断设备。 包装材料可以回收利用。请按照环保要求处理包 电气和电子设备含有宝贵的可再利用的材料以及诸如电池、电池包或油等若使用不当或处理错误会对人体健康和环境造成潜在性危险的组成部分。为了设备按规定运行，需要这些组件。用符号标记的设备不得与生活垃圾一同处理。内部材料提示 (REACH)最新的内部材料信息请您在如下链接中查找： www.kaercher.com/REACH

请勿使发动机机油、加热油、柴油和汽油进入环境当中。请保护土地并按照环境保护要求对废油进行废弃处

只允许使用设备清洁机器、车辆、建筑物、工具、立面、阳台和园艺设备。

提前磨损或在设备中沉积 只给设备供应不超出极限值的净水或循环水。 以下极限值适用于水源：● pH 值：6.5-9.5● 电导率：新鲜水的电导率 + 1200 µS/cm，最大电导率 2000 µS/cm● 可沉物质（样本体积 1 升，沉降时间 30 分钟）：< 0.5 mg/l● 可过滤的物质：< 50 mg/l，无磨蚀性物质● 碳氢化合物：< 20 mg/l● 氯化物：< 300 mg/l● 硫酸盐：< 240 mg/l● 钙：< 200 mg/l● 总硬度：< 28 °dH，< 50° TH，< 500 ppm (mg CaCO

如果设备连接到壁炉或看不到设备，我们建议安装火焰

只允许使用原厂附件和备件，它们可以确保设备安全无故障地运行。关于附件和备件的信息参见 www.kaercher.com

设备的供货范围都已绘制在包装上。打开包装时请检查产品是否齐全。附件缺失或运输损坏时，请通知您的经

图 A 图 B 1 压力计2 喷射管支架3 系统护理液 RM 110/RM 1114 水接口5 水接口适配器6 高压软管 EASY!Lock7 喷射管 EASY!Lock8 高压喷嘴（不锈钢）9 高压接口 EASY!Lock10 供电线11 踏板槽12 工具袋（仅限 HDS C）13 保险杆14 扳机15 高压喷枪的保险卡扣16 高压喷枪 EASY!Force17 燃料滤网18 清洁剂加注口19 燃料加油口20 清洁剂计量阀21 控制面板22 软管卷筒的连接软管（仅限 HDS CXA）23 铭牌24 软管卷筒（仅限 HDS CXA）25 把手26 外罩锁27 设备外罩28 燃烧器29 喷射管托架30 精细过滤器（水）31 油箱32 放油螺塞33 浮子容器34 带过滤器的清洁剂抽吸软管35 燃料过滤器36 紧固夹37 缺水保护装置的软管（软缓冲系统）38 缺水保护装置

图 C 0 = 关闭1 设备开关2 运行模式：使用冷水运行3 运行模式：使用热水运行（e = Eco 级别，热水最高温度 60 °C）4 信息二维码5 旋转方向指示灯6 维修指示灯7 待机指示灯8 燃料指示灯9 系统护理液指示灯 ● 清洁过程的操作元件为黄色。● 保养和检修的操作元件为浅灰色。

检查设备、配件、供给线路和接口是否状态正常。如果 状态不正常，则不允许使用设备。

1. 安装把手，注意螺栓的拧紧扭矩 (6.5-7.0 Nm)。

1. 将工具袋挂在设备的上部锁止凸耳上。

2. 将工具袋向下折叠并使其卡入。3. 用 2 个螺栓固定工具袋（拧紧扭矩：6.5-7.0

保留 2 个螺栓。 安装高压喷枪、喷射管、喷嘴和高压软管 配备 ANTI!Twist 的设备：将黄色高压软管接口固定在高压喷枪上。

EASY!Lock 系统通过快接螺纹只旋转一圈就可快速而可

1. 将喷射管与高压喷枪相连并用手拧紧 (EASY!Lock)。

图 F 2. 将高压喷嘴插到喷射管上。3. 安装锁紧螺母并用手拧紧 (EASY!Lock)。4. 不带软管卷筒的设备：将高压软管与设备的高压喷枪和高压接口连接并用手拧紧 (EASY!Lock)。5. 带软管卷筒的设备：将高压软管与高压喷枪相连并用手拧紧 (EASY!Lock)。

如果水质硬，RM 110 可防止加热盘管钙化。

如果水质软，RM 111 可用于泵维护和防止形成黑水。

1. 通过当地公共事业公司或使用硬度计（订货号 6.768-004.0）确定当地的水硬度。加注系统护理液

系统护理液样品容器包含在供货范围内。 ● 在使用含有水垢的自来水运行时，系统护理液对防止加热盘管钙化非常有效。将其逐滴添加到浮子容器中的入口中。● 在出厂时已按照中等水硬度设置剂量。1. 加注系统护理液

只能加注柴油或轻质加热油。不得使用不合适的燃料，

1. 打开燃油箱盖。2. 添加燃油。3. 关闭燃油箱盖。4. 擦去溢出的燃油。

仅使用 KÄRCHER 产品。 严禁加注溶剂（如汽油、丙酮、稀释剂）。 避免与眼部和皮肤接触。 遵守清洁剂制造商的安全和操作提示。

Kärcher 提供一系列个性化清洁和护理产品。您的经销 商将很乐意为您提供建议。

1. 使用水接口适配器将进水软管（最小长度 7.5 m，最小直径 3/4”）连接到设备的水接口和进水口（例如水龙头）。2. 打开进水口。

受伤和损坏危险，饮用水污染 设备中的密封件不耐溶剂。溶剂喷雾高度易燃、易爆且

切勿吸入含有溶剂的液体，例如油漆稀释剂、汽油、油

切勿从饮用水容器中吸水。 如果设备要从外部容器中抽吸水，则需要进行以下改

1. 打开系统护理液加注口。2. 拧松并取下系统护理液盖。3. 仅适用于带软管卷筒的设备：拆下软管卷筒。为此，松开 4 个螺栓并将软管卷筒放在设备旁边。4. 拧下燃烧器外壳上的 2 个螺栓。

7. 拧下泵头上的精细过滤器。8. 取出系统护理液容器。9. 拧下浮子容器的上部入口软管。

10. 将上部入口软管连接至泵头。11. 将清洁剂计量阀的冲洗管路转接至盲塞。12. 将带有过滤器（附件）的抽吸软管（直径至少 3/4“）连接到水接口。13. 将抽吸软管挂入外部水源中。

14. 直到泵抽吸水为止：将泵单元的压力/流量调节装置调为最大值，并关闭清洁剂计量阀。15. 按相反顺序进行拆卸。确保电磁阀电缆不要卡在系统护理液容器上。

室外只能使用经过许可并相应进行了标识且具有足够横

确保使用的延长线的插头和连接器是防水的。

水硬度 (°dH) 要使用的系统护理液<3 RM111>3 RM110314 中文

不得超过电气连接点处允许的最大电源阻抗（请参见技

如果您不清楚连接点处的电源阻抗，请与您的电力公司

● 连接值见技术数据和铭牌。● 电气连接必须由电工执行，并符合 IEC 60364-1 标

严禁在未安装喷射管的情况下操作设备。 每次使用前，请检查喷射管是否牢固就位。必须用手拧 紧喷射管的螺纹套管接头。

绝不要在已按下的位置上固定开关把和保险杆。 在保险杆损坏时，不要使用高压喷枪。 在设备上作业之前，将高压喷枪的保险卡扣向前推。 双手握住高压喷枪和喷射管。

1. 打开高压喷枪：按下保险杆和开关把。2. 关闭高压喷枪：松开保险杆和开关把。

1. 关闭本设备，并致动高压喷枪，直至设备卸压。2. 锁住高压喷枪，为此将锁扣向前推。3. 更换喷嘴。

1. 将设备开关调到所需的运行模式。待机指示灯亮起。设备短暂启动，并在达到工作压力后立即关

如果旋转方向指示灯在运行过程中亮起，请立即关闭设 备并排除故障，参见故障排除帮助。

2. 向后推保险卡扣，解锁高压喷枪。当操作高压喷枪时，设备会再次打开。

如果高压喷嘴不出水，则对泵进行排气。参见故障排除 帮助 - 设备不产生压力。

泵单元压力/流量调节装置1. 逆时针转动调节轴：增大工作压力 (MAX)。2. 顺时针转动调节轴：减小工作压力 (MIN)。 ● 谨慎使用清洁剂以保护环境。● 清洁剂必须适合要清洁的表面。

如果要从外部容器中吸入清洁剂，请将清洁剂抽吸软管

1. 根据制造商的说明，使用清洁剂计量阀调节清洁剂

始终先将高压射流从较远的距离对准待清洁对象，以避 免因压力过大导致损坏。

1. 根据待清洁表面调节工作压力、清洁温度和清洁剂

推荐的清洁方法1. 溶解污垢：喷少量清洁剂，让其起作用 1...5 分钟，但不要让其变干。2. 清除污垢：用高压水束冲洗溶解的污垢。 用于去除轻微污垢和冲洗，例如如园林机械、阳台、工

● 30-50 °C：轻度污染● 最高 60 °C：含蛋白质的污染，例如在食品工业● 60-90 °C：机动车清洁，机器清洁

Eco 档 设备运行在最经济的温度区间中（最高 60 °C）。

在待机时间内，当高压喷枪打开时，设备就会启动。指示灯亮绿灯。如果高压喷枪保持关闭达 30 分钟，待机时间结束。指示灯闪烁绿光。

1. 将清洁剂计量阀置于“0”。2. 将设备开关设置为 1 级（使用冷水运行）。3. 打开高压喷枪，冲洗设备至少一分钟。

在使用热水运行后，必须在喷枪打开的情况下，用冷水 运行设备至少 2 分钟进行冷却。 1. 关闭进水口。2. 打开高压喷枪。3. 使用设备开关打开泵并让其运行 5-10 秒。4. 关闭高压喷枪。5. 将设备开关调到“0/OFF”位。6. 只用干手从插座中拔出电源插头。7. 拆下水接口8. 操作高压喷枪，直至设备卸压。9. 向前推保险卡扣，以固定高压喷枪。中文 315

1. 将喷射管卡入设备外罩上的支架中。2. 卷起高压软管和电线，并将其挂到支架上。3. 带软管卷筒的设备：在缠绕高压软管之前，先将其拉伸铺平。4. 带软管卷筒的设备：通过拉动高压软管解锁软管卷盘，让高压软管慢慢收卷。握住软管以便控制收卷

对于未彻底排空水的设备，将其存放在一处不结冰的地

对于连至烟囱的设备，必须留意流入的冷空气。

在室外温度低于 0 °C 时，将设备从烟囱上断开。

1. 如果存放时不能杜绝结冰问题，则停用设备。

在长时间停机或无法进行无霜冻存放的情况下：1. 排空清洁剂罐。2. 排水。3. 使用防冻剂彻底冲洗设备。

1. 拧下进水软管和高压软管。2. 在锅炉底部拧下供给管路，并且让加热盘管空转。3. 让设备运行最长 1 分钟，直至泵和管路排空为止。使用防冻剂彻底冲洗设备。

1. 将市售防冻剂倒入浮子容器。2. 打开设备开关（不带燃烧器），让设备运转直至完全冲洗干净。由此亦达到一定的防腐蚀作用。

使用工业卡车运输时要注意设备的方向。 图 K

1. 在用车辆运输时，根据相应适用的准则防止设备滑动和倾翻。

1. 关闭进水口。2. 打开高压喷枪。3. 使用设备开关打开泵并让其运行 5-10 秒。4. 关闭高压喷枪。5. 将设备开关调到“0/OFF”位。6. 只用干手从插座中拔出电源插头。7. 拆下水接口8. 操作高压喷枪，直至设备卸压。9. 向前推保险卡扣，以固定高压喷枪。10. 让设备冷却。 可以与您的经销商协议定期的安全检查或签订保养合同。请与我们协商。

油呈现乳白色有损坏危险 使用呈现乳白色的油运行可能会导致设备损坏。 如果您发现油呈现乳白色，请立即联系授权的客户服务

1. 清洁精细过滤器。2. 清洁燃料滤网。3. 检查油位。

1. 清洗清洁剂抽吸软管上的过滤器。每 500 个运行小时，至少每年一次1. 换油。2. 请客户服务部门对设备进行保养。最迟每 5 年重复一次 1. 根据制造商的说明进行压力测试。

安装替换高压软管（仅限 HDS...XA）

当定位器松开时，软管卷盘可能突然飞速旋转。 请严格按照以下步骤操作并根据说明固定软管卷盘。

仅“Ultra Guard”规格的高压软管才适用于本设备。

1. 用一字头螺丝刀撬出软管卷筒上的盖罩。

2. 将高压软管完全从软管卷筒上卷出。3. 将内六角扳手（对边宽度 10）通过六角形开口插入外壳中。插入扳手，直至软管卷盘锁定。

5. 从高压软管上取下软管止动器。6. 拉出保险锁扣。

7. 从软管接口中拔出高压软管。8. 将新的高压软管通过软管导向辊导入并插进软管接口中。注意软管卷筒的旋转方向。9. 将保险锁扣插入软管接口。

10. 检查所有垫圈是否位于保险锁扣后面。316 中文

11.在高压软管另一端安装软管止动器。到软管末端的 距离约为 1 米（到高压喷枪）。 12.将设备连接到水源和电源，投入使用，并检查接口

14.通过拉动高压软管解锁软管卷盘，让高压软管慢慢 收卷。握住软管以便控制收卷速度。 15.重新安装盖子。

1. 敲出燃油滤网。在此过程中，不要让燃油进入周围

1. 提供一个可容纳约 1 升油的收集容器。

请按照环保要求对废油进行废弃处理或将其送到授权收

5. 缓慢加注新油，直至达到 MAX 标记。气泡必须能够

无电源电压 1. 检查电源连接和馈电线 维修指示灯闪烁 1x 缺水 1. 检查水接口和进水管。 高压系统泄漏 1. 检查高压系统和连接是否泄漏。 维修指示灯闪烁 2x 电源故障或电机电流消耗过大 1. 检查电源连接和电源保险丝。

维修指示灯闪烁 3x 电机过载/过热 1. 将设备开关调到“0/OFF”位。

故障重复出现。 1. 通知客服人员。 维修指示灯闪烁 4x 废气恒温器已触发 1. 将设备开关调到“0/OFF”位。

故障重复出现。 1. 通知客服人员。 维修指示灯闪烁 5x 缺水。 1. 检查水接口和进水管。 缺水保护装置中的舌簧开关粘住或磁活

维修指示灯闪烁 6x 火焰传感器已关闭燃烧器 1. 通知客服人员。 燃料指示灯亮起 燃油箱中的燃油已耗尽 1. 添加燃油。 系统护理液指示灯亮起 系统护理液容器已空 1. 加注系统护理液中文 317

如果无法排除故障，则必须由客户服务部检查设备。

在每个国家，适用由我们的主管销售公司发布的质量保 证条款。在质量保证期内，如果您的产品发生了任何故 障，我们都将为您提供免费维修，但是这种故障应当是 由于机身材料或制造上的缺陷造成的。如属质量保证情 况，请凭发票联系贵方经销商或就近联系获得授权的客

更多的质量保证信息（如果有）可以在您当地 Kärcher 网站服务区的“下载”下找到。 设备不产生压力 系统中有空气 1. 对泵进行排气： a 将清洁剂计量阀置于“0”。 b 打开高压喷枪，使用设备开关多次打开

从高压接口处拆下高压软管可加快排气过程。

系统中有空气 1. 松开过滤器上的螺栓连接件 (4)。 图 I

2. 将高压水连接至过滤器 (5)（最大

4. 停止泵，并将螺栓连接件重新连接到过滤

压力已设置为 MIN 1. 将压力设置为 MAX。 精细过滤器脏污 1. 清洁精细过滤器，必要时更换。 进水量过低 1. 检查进水量（参见技术数据） 设备泄漏，水在底部从设

泵不密封 1. 在泄漏加剧的情况下，安排客户服务检查

允许每分钟 3 滴。 在高压喷枪关闭的情况下，

高压系统泄漏 1. 检查高压系统和接口是否密封。 设备无法吸入清洁剂 1. 让设备在清洁剂计量阀打开、进水口关闭 的情况下运行，直到浮子容器排空且压力 降至“0”。

止回阀卡住 1. 拔下清洁剂软管，用钝器松开止回阀。 燃烧器不能点火 燃料箱已空 1. 加满燃料。 缺水 1. 检查水接口和进水管。 燃油过滤器已脏污 1. 更换燃料过滤器。 无点火火花 1. 如果在运行过程中通过观察镜不能够看到 点火火花，请将设备交给客服人员检查。 使用热水运行时未达到设

工作压力/流量过高 1. 降低泵单元压力/流量调节装置上的工作

加热盘管冒黑烟 1. 请客户服务部门清除设备上的烟灰。 故障 原因 排除方法318 中文

电源电压 V 230 230 220 230-240 400 400 相位 ~111133 电源频率 Hz 50 50 60 50 50 50

防护类型 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5

防护等级 IIIIII 连接功率 kW 3,4 3,4 3,4 3 4,4 4,4 电源保险丝（慢熔型） A 16 16 25 16 16 16

进水压力（最高） MPa (bar) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 进水温度（最高） °C 30 30 30 30 30 30 进水量（最小） l/h (l/ min)

B7/B10 或 HVO 100 根据 EN 60335-2-79 标准测得的数值 声压级 L

dB(A) 74 74 77 77 76 74 不确定度 K
