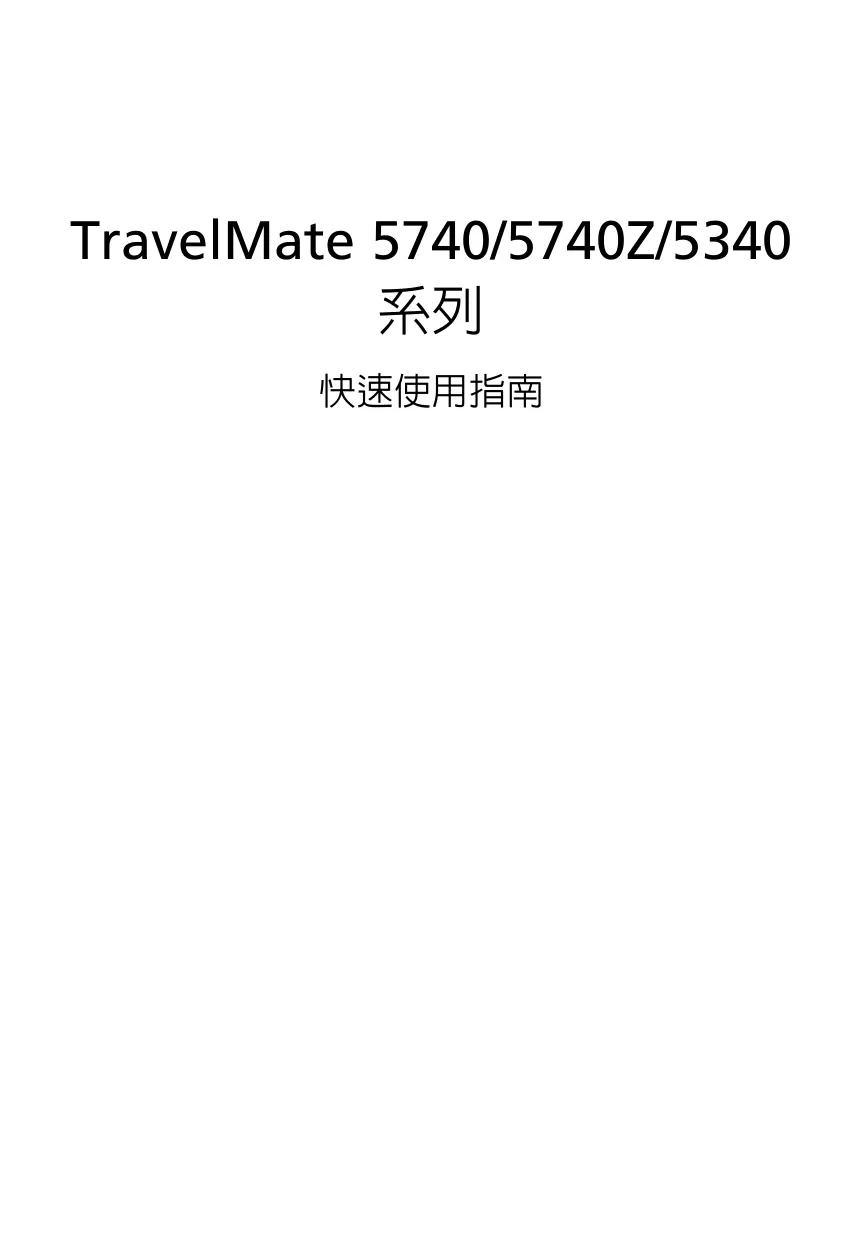

TravelMate 5740/5740Z/5340 系列

快速使用指南

TravelMate 5740/5740Z/5340 系列筆記型電腦

產品型號：

產品序號：

購買日期：

購買地點：

初步設定

首先，感謝您選擇 Acer 簡記型電腦，其會是滿足您行動運算需求的最佳首選。

使用指南

為協助您順利使用 Acer 簡記型電腦，我們特地設計了以下的使用指南：

首先，設定海報可協助您開始設定您的電腦。

印刷版的TravelMate系列一般使用指南內含一些實用的資訊，適用於TravelMate產品系列的所有型號。其中包括基本主題，例如使用鍵盤、音訊等。請注意，由於其性質不同，下列所提及之AcerSystem使用指南將會不定時請您參照只有特定型號所包含的功能或特點，而您所購買的機型不一定會包含這些功能。此類情形將以「僅適用於特定機型」等文字標示。

本快速指南介紹本電腦的基本特性和功能。有關本電腦如何幫助您提高效率的更多資訊，請參閱「AcerSystem User Guide」。本使用手冊包含系統公用程式、資料復原、擴充配備和疑難排解等詳細資訊。此外，本指南也包含筆記型電腦的保固資訊，一般規範及安全注意事項。該文件以「可攜式文件格式」(PDF)提供，並已預載在您的筆記型電腦上。若要開啓此PDF檔案，請依下列步驟操作：

1 按一下「開始」>「所有程式」>「AcerSystem」。
2 按一下「AcerSystem User Guide」。

注意：若要閱讀 PDF 構案，必須先安裝 Adobe Reader 程式。若系統未安裝 Adobe Reader 程式，請先按一下「AcerSystem User Guide」並執行 Adobe Reader 安裝程式。請遵循畫面上的指示完成安裝程序。如需 Adobe Reader 使用說明，請點選「說明和支援」功能表以獲得更詳細資訊。

Acer筆記型電腦導覽

依據「入門者專用...」海報的圖解設置好電腦後，現在讓我們來看看您的 Acer 簡記型電腦擁有哪些功能。

上視圖

#	圖示	項目	說明
1		Acer Crystal Eye 網路攝影機	用於視訊通訊的網路相機(僅適用於特定機型)。
2		顯示螢幕	亦稱為液晶顯示器(Liquid-Crystal Display: LCD)，用於顯示電腦資料的輸出(設定將依機型而有所不同)。
3		喇叭	前方左邊和前方右邊的喇叭提供了立體音效的輸出。
4		鍵盤	可用來將資料輸入電腦。
5		觸控板	觸控感應式移動游標裝置，功能等同於電腦的滑鼠。
6		電源指示燈1	表示電腦的電源狀態。
		電池指示燈1	表示電腦的電池狀態。 1. 充電中: 當電池在充電時, 指示燈會亮琥珀色。 2. 充電完畢: 當使用 AC 電源模式時, 指示燈會亮藍色。
7		按键(左/右)	左鍵和右鍵的功能等同於滑鼠的左鍵和右鍵。
8		腕靠	讓您在使用電腦時，可舒適擺放手腕的位置。
9		HDD	當存取硬碟時，指示燈會亮起。
		通訊指示燈	表示電腦無線連線能力的狀態。
10		電源開關	開啓和關閉電腦。
11		麦克風	內建的麦克風，用於錄音。

1.即使在電腦螢幕閣上時，您依然可看見位於前面板的狀態指示燈。

快速鍵

利用此電腦的快捷鍵或組合鍵可存取大部分的控制指令，例如：螢幕亮度和音量輸出。

若要使用快速鍵，請先按住鍵，再按下組合鍵的另一按鍵。

快速鍵	圖示	功能	說明
+Fn> + <F3>	( )	通訊	啓用/停用電腦的通訊裝置。 (通訊裝置可能根據組態而有所不同。)
<Fn> + <F4>	Z²	睡眠	讓電腦進入睡眠模式。
<Fn> + <F5>	□|□	螢幕顯示切換	在螢幕及外接顯示器(如有連接)之間切換,或同時顯示。
<Fn> + <F6>	+|+	關閉顯示螢幕	關閉顯示螢幕背光,以節省電力。 按下任意鍵即可返回。
<Fn> + <F7>	∅	觸控板切換鈕	開啓及關閉觸控板。
<Fn> + <F8>	吻	喇叭切換鈕	開啓和關閉喇叭。
<Fn> + <△>		提高音量	提高喇叭音量。
<Fn> + <▽>		降低音量	降低喇叭音量。
<Fn> + <▷>		調高亮度	調高螢幕亮度。
<Fn> + <◁>		調低亮度	調低螢幕亮度。

上蓋闊起的前視圖

#	圖示	項目	說明
1	電源指示燈1		表示電腦的電源狀態。
	電池指示燈1		表示電腦的電池狀態。 1. 充電中：當電池在充電時，指示燈會亮 瑫珀色。 2. 充電完畢：當使用 AC 電源模式時，指示燈 會亮藍色。
2	多合一讀卡機		可支援 Secure Digital (SD)、 MultiMediaCard (MMC)、Memory Stick (MS)、Memory Stick PRO (MS PRO)、 xD-Picture Card (xD)。 注意：輕壓即可移除/安裝卡片。無論何時皆 只能使用一張卡片。

後視圖

#	圖示	項目	說明
1		電池組	在電腦未連接電源時提供操作所需要的電力。

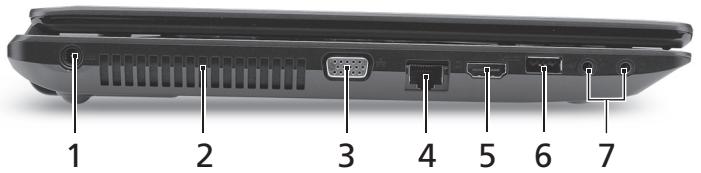

左視圖

#	圖示	項目	說明
1		DC輸入插孔	連接到AC變壓器。
2		通風槽	可讓電腦在長時間使用後仍然能夠保持冷卻狀態。
3		外接顯示螢幕(VGA)連接埠	連接到顯示器裝置(例如:外接式顯示器、LCD投影機)。
4		乙太網路(RJ-45)連接埠	連接到以10/100/1000為基礎的乙太網路。
5	HDMI	HDMI埠	支援高清晰度數位視訊連線。
6		USB 2.0埠	連接至USB 2.0裝置(例如:USB滑鼠、USB攝影機)。
7		麦克風輸入插孔	接受從外接麦克風所輸入的聲音。
		耳機/喇叭/線路輸出插孔	連接到外接音訊裝置(例如:喇叭、耳機)。

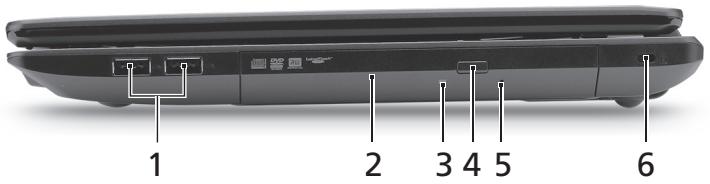

右視圖

#	圖示	項目	說明
1		USB 2.0 場	連接到 USB 2.0 裝置 (例如: USB 滑鼠、USB �網路攝影機)。
2		光碟機	內部光碟機, 可放入 CD 或 DVD。
3		光碟存取指示燈	當正在存取光碟時,指示燈會亮起。
4		光碟退出鍵	可將光碟從光碟機中退出。
5		緊急退出孔	可在電腦關機狀態下退出光碟機托盤。 注意: 在電腦關機時將迴紋針插入緊急退出孔, 即可退出光碟機托盤。
6	K	Kensington 安全鎖插槽	連接到與 Kensington 相容的電腦安全鎖。 注意: 將電腦安全鎖電纜線繞著無法移動的物品打個圈; 例如: 桌子或鎖住的抽屉把手。再將鎖插入鎖孔中,並轉動鑰匙以便上鎖。此外,還有些無鑰匙安全鎖的型號可供使用者選擇。

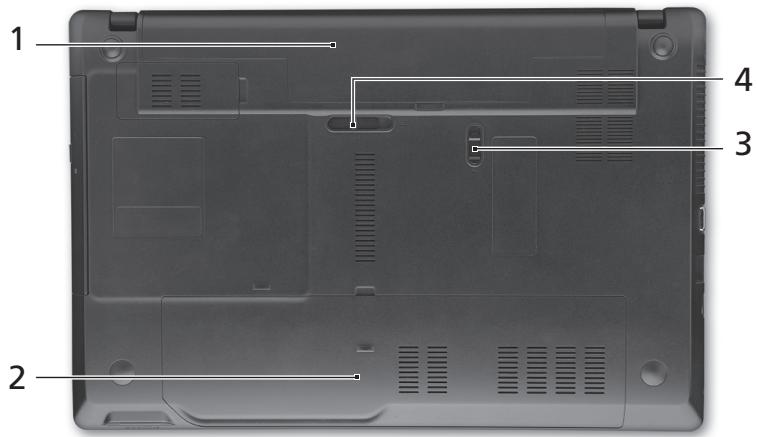

底視圖

#	圖示	項目	說明
1		電池槽	用於安裝電腦的電池組。
2		硬碟槽	用於安裝電腦的硬碟（以螺絲固定）。
		記憶體槽	用於安裝電腦的主記憶體。
3		電池組固定鎖	可將電池鎖到定位。
4		電池卸除卡檯	用於卸下電池組。
環境	• 溫度： • 操作中：5℃到35℃ • 非操作中：-20℃到65℃
	• 濕度（非冷凝狀態）： • 操作中：20%到80% • 非操作中：20%到80%

TravelMate 5740/5740Z/5340 系列

快速指南

TravelMate 5740/5740Z/5340 系列笔记本电脑

产品型号：

产品序号：

购买日期：

购买地点：

使用入门

感谢您选购 Acer 笔记本电脑，让它满足您随时随地使用计算机的需要。

用户指南

为帮助您设置和使用 Acer 笔本电脑，我们为您设计了以下用户指南：

首先，请按照电脑所附带的安装彩图来安装电脑。

TravelMate系列普通用户指南包含了关于TravelMate产品系列所有型号的有用信息。该手册包括键盘和音频的使用方法等基本内容。请注意，鉴于手册的性质，下文所提之AcerSystem用户指南偶尔也会提及本系列产品中部分型号专有的功能或特性，但您购买的型号不一定具有这些功能或特性。以上情况会以仅限部分型号等字样在文中注明。

本快速指南介绍了您新购电脑的基本特性和功能。要了解您的电脑如何能够帮助您更加具有效益详情，请参见 AcerSystem User Guide。本指南包含了诸如系统实用程序、数据恢复、扩展选项和疑难解答等信息。此外，它还包含了保修信息和笔记本电脑的一般规则和安全注意事项，我们也提供了PDF格式的用户指南并已预先安装在本电脑中供用户参考，按这些步骤访问：

1 单击开始 > 所有程序 > AcerSystem。
2 单击 AcerSystem User's Guide。

注：查看PDF文件需要预先安装Adobe Reader。如果您的电脑没有预先安装Adobe Reader单击“AcerSystem User's Guide”后将会先启动Adobe Reader安装程序。依屏幕上指导完成安装程序，要获得如何使用Adobe Reader的指导，请使用“帮助和支持”菜单。

熟悉 Acer 笔记本电脑

当您按照入门指南海报上的图示安装完电脑后，就让我们一起来熟悉您的 Acer 笔记本电脑。

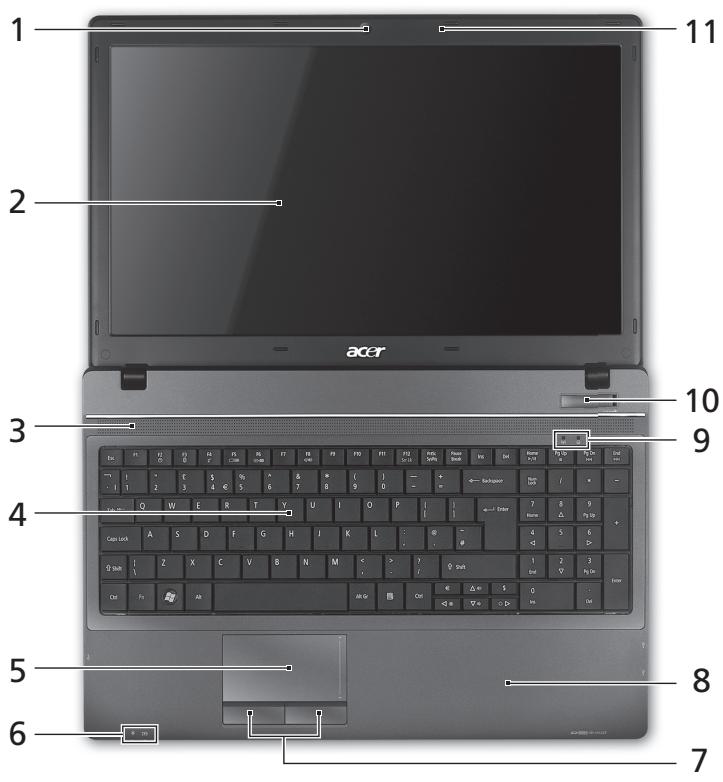

俯视图

#	图标	项目	描述
1		Acer Crystal Eye 摄像头	网络相机,用于视频通信(仅限部分型号)。
2		显示屏	也称液晶显示屏(Liquid-Crystal Display; LCD),用于显示电脑的输出内容(不同型号配置可能有所不同)。
3		扬声器	前面左右扬声器可提供立体声输出。
4		键盘	将数据输入到电脑中。
5		触控板	触摸式定位设备,功能和电脑鼠标相同。
6	电池指示灯1		表示计算机的电源状态。
	电池指示灯1		表示计算机的电池状态。1.充电中:当电池在充电时,指示灯显示琥珀色。2.完全充电:当处在AC模式时,指示灯显示蓝色。
7		单击按钮(左和右)	左右按钮的功能与鼠标的左右键相同。
8		掌垫板	当您使用电脑时,可舒适支撑手部的区域。
9	HDD		硬盘活动时,该指示灯亮。
	通信指示灯		表示计算机的无线连接设备状态。
10	电源开关		用于打开和关闭计算机电源。
11	麦克风		用于录音的内置麦克风。

1.即使计算机外盖合上，也能看到前面板的状态指示灯。

热键

本款电脑提供热键或组合键来实现许多操控，例如：调节屏幕亮度以及音量输出。要激活热键，先按住键，然后再按热键组合中的另一个键。

热键	图标	功能	描述
+Fn> + <F3>	( )	通信	启用/禁用计算机的通信设备。(通信设备根据配置可能有所不同。)
<Fn> + <F4>	Z	睡眠	让电脑进入睡眠模式。
<Fn> + <F5>	☐ ☐	显示屏幕切换	可以在以下三种显示方式间切换:只使用显示屏、只使用已连接的外部显示器、同时使用显示屏和外部显示器。
<Fn> + <F6>	田	显示屏关闭	关闭显示屏背光以节省电量。按任意键将恢复正常显示。
<Fn> + <F7>		触摸板切换	打开和关闭触摸板。
<Fn> + <F8>		扬声器切换	打开或关闭扬声器。
<Fn> + <△>		调高音量	调高扬声器音量。
<Fn> + <▽>		调低音量	调低扬声器音量。
<Fn> + <▷>		调高亮度	调高屏幕亮度。
<Fn> + <◁>		调低亮度	调低屏幕亮度。

前视图

#	图标	项目	描述
1		电源指示灯1	表示计算机的电源状态。
		电池指示灯1	表示计算机的电池状态。 1. 充电中：当电池在充电时，指示灯显示琥珀色。 2. 完全充电：当处在AC模式时，指示灯显示蓝色。
2	MULTIMEDIAHRD PRO	多合1读卡器	可支持Secure Digital (SD)、MultiMediaCard (MMC)、Memory Stick (MS)、Memory Stick PRO (MS PRO)、xD-Picture Card (xD)。 注：轻推取下/安装卡。任何时候，仅支持读取一张卡。

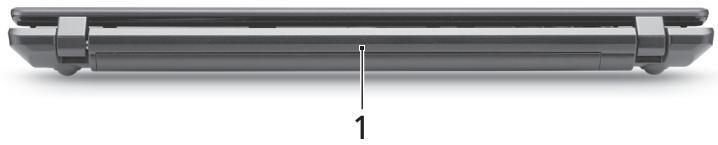

后视图

#	图标	项目	描述
1		电池	未插接电源插头时为计算机供电。

左视图

#	图标	项目	描述
1	直流电源输入插孔		连接交流适配器。
2	通风槽		可使电脑在长时间使用后仍保持低温。
3	外部显示器(VGA)端口		连接显示设备(例如:外接显示器、LCD投影机)。
4	以太网络(RJ-45)端口		连接10/100/1000以太网络。
5	HDMI端口		支持高清数字视频连接。
6	USB 2.0端口		连接USB 2.0设备(例如:USB鼠标、USB相机)。
7	麦克风输入插孔		连接外接麦克风。
	耳机/扬声器/音频输出插孔		连接音频输出设备(例如:扬声器、耳机)。

右视图

#	图标	项目	描述
1		USB 2.0 端口	连接 USB 2.0 装置（例如：USB 鼠标、USB 相机）。
2		光驱	内置光驱，可支持读取 CD 或 DVD。
3		光驱访问指示灯	当光驱被激活时指示灯会亮起。
4		光驱弹出按钮	按下此按钮可弹出光驱。
5		紧急弹出孔	当电脑关闭时，可弹出光驱托盘。 注：如果计算机关闭，请将回形针插入紧急弹出孔，使光驱弹出。
6	K	Kensington 安全锁插槽	连接 Kensington 兼容电脑安全锁。 注：您可以将电脑锁链与不可移动的物体相连，例如：桌子或上锁的抽屉手柄。将锁插入锁孔中然后旋转钥匙便可上锁。您也可以选购不带安全锁的型号。

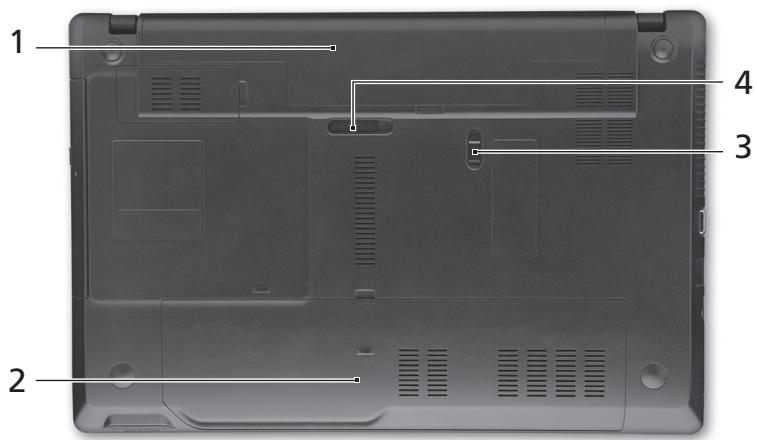

底视图

#	图标	项目	描述
1		电池槽	安装电池组。
2		硬盘槽	安装电脑硬盘的位置(用螺丝紧固)。
		内存槽	安装电脑主内存的位置。
3		电池锁	可固定锁紧电池组。
4		电池释放闩锁	释放电池闩锁可取下电池组。
环境		·温度: ·操作时:5°C至35°C ·不操作时:-20°C至65°C ·湿度(非冷凝): ·操作时:20%至80% ·不操作时:20%至80%

Seri TravelMate 5740/ 5740Z/5340

Panduan cepat

PC Notebook Seri TravelMate 5740/5740Z/5340

Nomor model:

Nomor seri:

Tanggal pembelian:

Alamat pembelian:

Informasi penting
