Produkttyp	Bärbar dator
Märke	ACER
Modell	TRAVELMATE 5740ZG
Processor	Intel Core i3 eller i5 (uppskattning)
RAM-minne	4 GB DDR3 (uppskattning)
Hårddisk	320 GB eller 500 GB (uppskattning)
Skärmstorlek	15,6 tum
Skärmupplösning	1366 x 768 pixlar (uppskattning)
Vikt	Cirka 2,4 kg (uppskattning)
Strömförsörjning	Nätadapter 65 W, Li-ion-batteri
Anslutningar	Wi-Fi, Ethernet 10/100/1000, Bluetooth (beroende på modell), USB 2.0, VGA, HDMI
Optisk enhet	DVD±RW-enhet (beroende på modell)
Webbkamera	Acer Crystal Eye (vissa modeller)
Kortläsare	SD, MMC, MS, MS PRO, xD (multikort)
Operativsystem	Windows 7 (uppskattning)
Drifttemperatur	5°C till 35°C
Förvaringstemperatur	-20°C till 65°C
Luftfuktighet utan kondensation	20% till 80%

Vanliga frågor - TRAVELMATE 5740ZG ACER

Hur slår man på eller stänger av datorn?

Använd strömbrytaren som sitter uppe till vänster på tangentbordet. Tryck en gång för att slå på, håll in några sekunder för att stänga av.

Vad gör jag om pekplattan inte fungerar?

Tryck på Fn + F7 för att aktivera/avaktivera pekplattan. Kontrollera även musinställningarna i Kontrollpanelen.

Hur ställer jag in skärmens ljusstyrka?

Använd Fn + ▲ för att öka ljusstyrkan och Fn + ▼ för att minska den.

Batteriet laddas inte, vad gör jag?

Se till att nätadaptern är ordentligt ansluten och att laddningsindikatorn är orange. Om indikatorn är blå är batteriet fullt. Om ingen indikator lyser, prova ett annat uttag eller kontakta supporten.

Hur ansluter jag en extern skärm?

Anslut skärmen till VGA- eller HDMI-porten, tryck sedan på Fn + F5 för att växla mellan intern, extern eller båda skärmarna.

Ljudet fungerar inte, vad ska jag kontrollera?

Se till att högtalarna inte är avstängda via Fn + F8. Kontrollera volymen i aktivitetsfältet och i ljudinställningarna.

Hur använder jag specialtangenterna (Fn)?

Håll ner Fn-tangenten och tryck på önskad funktionstangent (F1 till F12). Till exempel sätter Fn + F4 datorn i viloläge.

Kan jag byta batteri själv?

Ja, batteriet är uttagbart. Lås upp frigöringsspärren och skjut ut batteriet ur facket. Sätt i det nya batteriet och lås.

Hur får jag tillgång till den fullständiga användarhandboken?

Klicka på Start > Alla program > AcerSystem, sedan på AcerSystem användarhandbok. Den är i PDF-format och kräver Adobe Reader.

Vad gör jag om den optiska enheten inte öppnas?

Använd nödutkastningshålet: stick in ett utvikt gem i det lilla hålet bredvid utmatningsknappen. Facket öppnas.

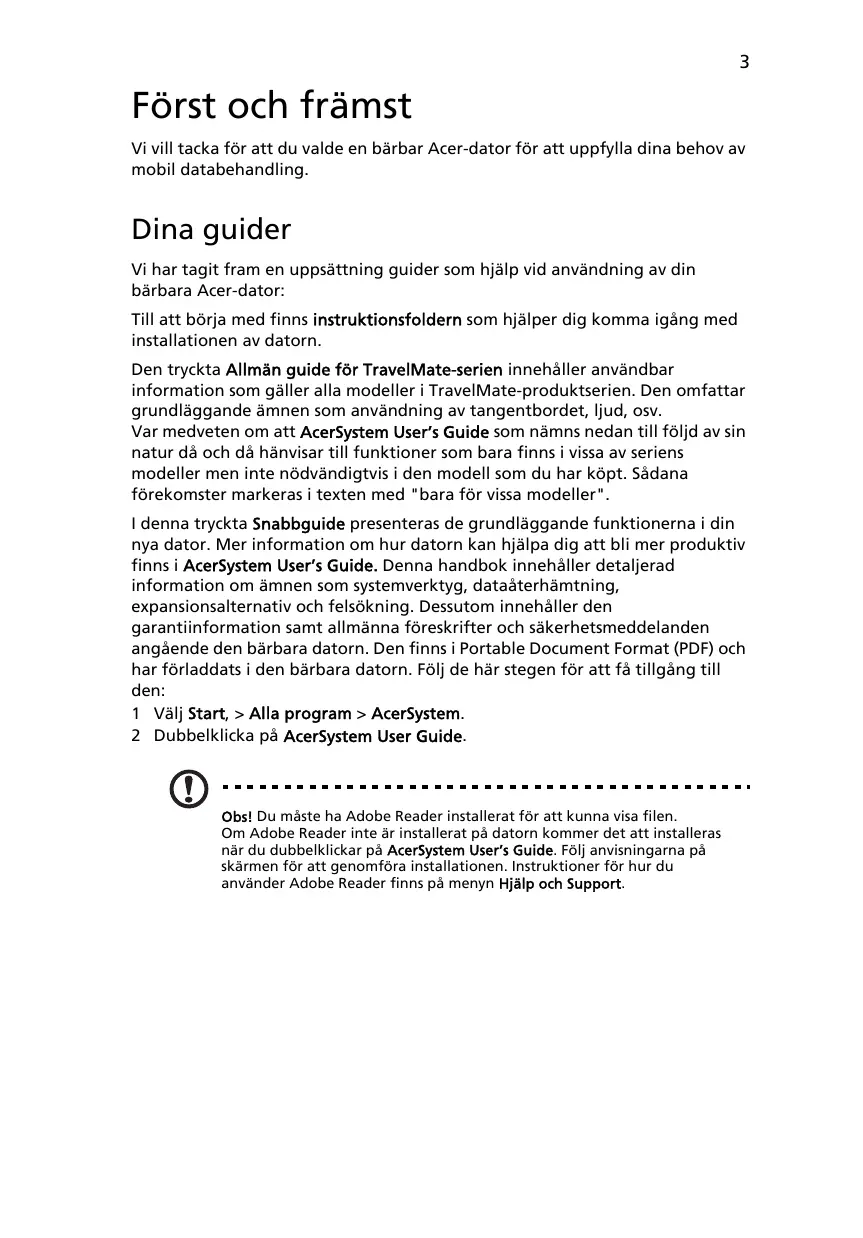

BRUKSANVISNING TRAVELMATE 5740ZG ACER

Vi vill tacka für att du valde en bärbar Acer-dator für att uppfylla dina behov av mobil databehandling.

Dina guider

Vi har tagit fram en uppsätting guider som hjälp vid användning av din bärbara Acer-dator:

Till att börja med finns instruktionsfoldern som hjälper dig komma igång med installationen av datorn.

Den tryckta Allmän guide für TravelMate-serien innehäller användbar information som gäller alla modeller i TravelMate-produktserien. Den omfattar grundläggande ämnen som användning av tangentbordet, ljud, osv. Var medveten om att AcerSystem User's Guide som namns nedan till följd av sin natur daß och daß hänvisar till Funktioner som bara finns i vissa av seriens modeller men inte nödvändigtvis i den modell som du har köpt. Sādana forekomster markeras i texten med "bara für vissa modeller".

Ienna tryckta Snabbguide presenteras de grundlaggande funktionerna i dinnya dator. Mer information om hur datorn kan hjälpa dig att bli mer produktiv finns i AcerSystem User's Guide. Denna handbok innehäller detailjerad information om ämn som systemverktyg, dataåterhämtning, expansionsalternativ och felsökning. Dessutom innehäller den garantiinformation som allmanna föreskrifter och sakerhetsmeddelanden angäende den barbara datorn. Den finns i Portable Document Format (PDF) och har forladdats i den barbara datorn. Följ de här stegen für att få tillgang till den:

1 Valj Start, >Alla program >AcerSystem.
2 Dubbelklicka på AcerSystem User Guide.

Obs! Du maste ha Adobe Reader installerat for att kunna visa documento. Om Adobe Reader inte ar installerat på datornkommen det att installeras nar du dubbelklickar pa AcerSystem User's Guide. Folj anvisingarna på skärmen for att genomfora installationen. Instruktioner fur hur du anvander Adobe Reader finns på menyn Hjalp och Support.

När du har installerat datorn,enligt illustration på instruktionsfolder Börja med att lasa detta... vill vi beskriva din nya barbara Acer-dator.

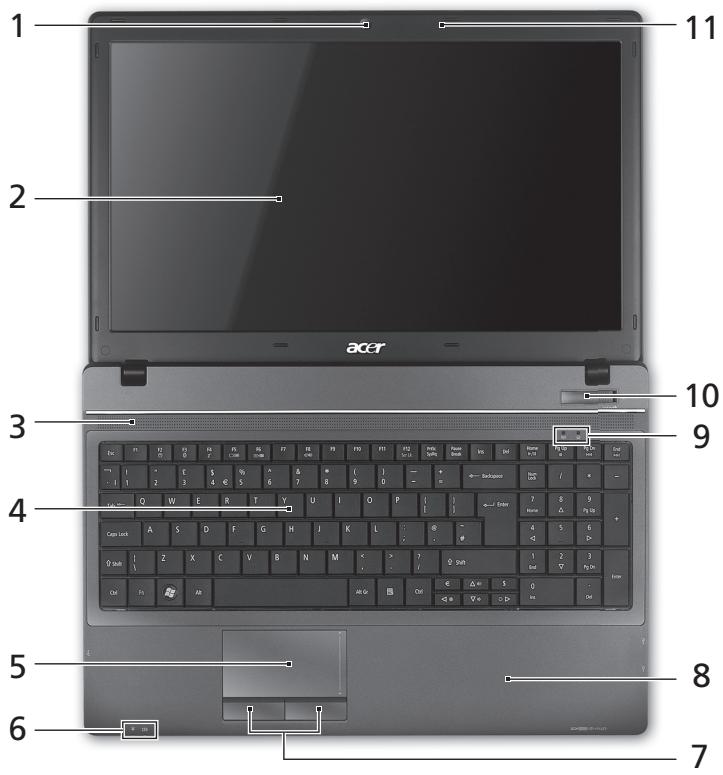

Vy over ovensidan

#	Ikon	Objekt	Beskrivning
1		Acer Crystal Eye webbkamera	Webbkamera für videokommunikation (bara für vissa modeller).
2		Bildskärm	Kallas även Liquid-Crystal Display (LCD), visar utdata frän datorn (Konfigurationen kan variera med olika modeller).
3		Högtalare	Den främre vänstra och främre högra Högtalaren ger stereoljud.
4		Tangentbord	Für inmatning av data i datorn.
5		Pekplatta	Beröringskänslig pekenhet som fungerar som en datormus.
6		På-indikator1	Anger om datorn är av erler på.
		Batteriindikator1	Anger status für datorns batteri. 1. Laddar: Lyser orange;när batteriet laddas. 2. Fulladdad: Lyser blätt dà datorn Är ansluten till nätström.
7		Klickknappar (vänster och höger)	Vänster och höger knapp fungerar som vänster och höger musknapp.
8		Handlovstöd	Handlovstödet ger bekvämt stöd für händerna;när du använder datorn.
9		HDD	Tänds;närHardisken arbetar.
		Kommunikations indicator	Anger status für datorns trådlösa anslutningsenhet.
10		Strömbrytare	Slår på och stänger av datorn.
11		Mikrofon	Inbyggd mikrofon für ljudinspelning.

1. Indikatorerna på frontpanelen syns även nar datorhöljet ar stängt.

Snabbtangenter

Datorn anvander snabbtangenter aller tangentkombinationer for att komma at de flesta av datorns kontroller som t.ex. skarmens ljusstyrka och volym.

Du aktiverar en snabbtangenter genom att hälla ned innan du trycker på den andra tangenten i snabbtangentskombinationen.

Snabbtangent	Ikon	Funktion	Beskrivning
+Fn> + <F3>	((i))	Kommunikation	Aktiverar/avaktiverar datorns COMMunikationsenheter. (Kommunikationsenheterna kan variera beroende på konfiguration.)
<Fn> + <F4>	Z²	Vänteläge	Placerat datorn i vänteläge.
<Fn> + <F5>	□□	Växla bildskärm	Växlar visning mellan datorns bildskärm och en extern monitor (om ansluten) och;bàda.
<Fn> + <F6>	□□□	Bildskärm av	Stänger av bildskärmens bakgrundsbelysning für att spara ström. Återgå genom att trycka på en valfri tangent.
<Fn> + <F7>	○□	Aktivera pekplatta	Slár på och stänger av pekplattan.
<Fn> + <F8>	□□	Aktivera/ avaktivera högtalare	Sätter på/stänger av högtalarna.
<Fn> + <△>		Volym upp	Höjer högtalarvolymen.
<Fn> + <▽>		Volym ned	Sänker högtalarvolymen.
<Fn> + <▷>		Öka lusstyrkan	Ökar bildskärmens lusstyrka.
<Fn> + <◁>		Minska lusstyrka	Minskar bildskärmens lusstyrka.

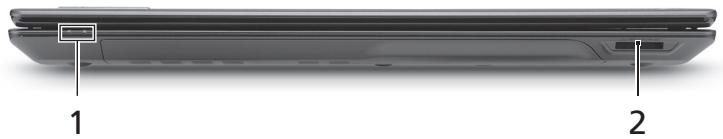

Vy over stängd framsida

#	Ikon	Objekt	Beskrivning
1		På-indikator1	Anger om datorn är av eller på.
		Batteriindikator1	Anger status für datorns batteri. 1. Laddar: Lyser orange;när batteriet laddas. 2. Fulladdad: Lyser blätt dà datorn Är ansluten till nätström.
2		Flera-i-1-kortläsare	Avsedd for Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO), xD-Picture Card (xD). Obs! Tryck För att ta bort/sättä i kortet. Endast ett enda kort kan vara aktiv ét gängen.

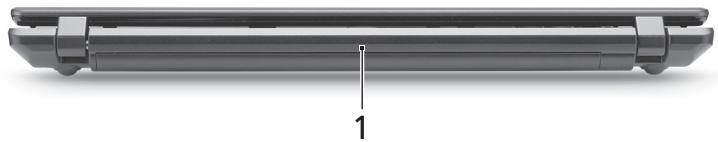

Vybakifràn

#	Ikon	Objekt	Beskrivning
1		Batteriladdning	Försörjer datorn med strömär den används utan att vara nitansluten.

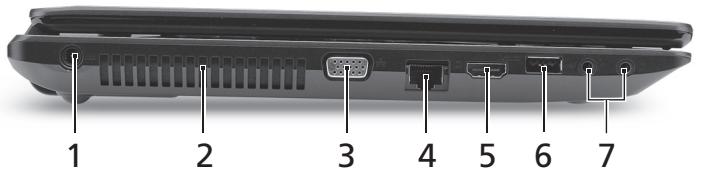

Vy freund vänster

#	Ikon	Objekt	Beskrivning
1		DC in-anslutning	Ansluts till en växelströmsadapter.
2		Ventilationsöppninger	Möjiggör att datorn höller sig sval, även after längvarig användning.
3		Port für extern bildskärm (VGA)	Anslutting till en visningsenhet (t.ex. extern bildskärm, LCD-projektor).
4		Ethernet-port (RJ-45)	Ansluts tillett Ethernet 10/100/1000-baserat nätverk.
5	HDMI	HDMI-port	Har stöd fordigitala videoansluttingar av Högdefinitionstyp.
6		USB 2.0-port	Ansluts till USB 2.0-enheter (t.ex. USB-mus, USB-kamera).
7		Ingång ford mikrofon	Anslutting ford externa mikrofoner.
		Utgång ford hörllur/högtalare/linje ut	Ansluts till ljud ut-enheter (t.ex. Högtalare, hörllur).

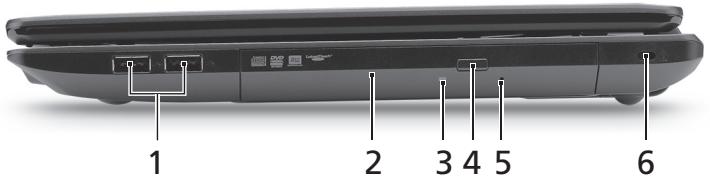

Vy freundiger

#	Ikon	Objekt	Beskrivning
1	←+	USB 2.0-port	Ansluts till USB 2.0-enheter (t.ex. USB-mus, USB-kamera).
2		Optisk lüssenhet	Inbyggd optisk lüssenhet für CD- aller DVD-skivor.
3		Åtkomstindikator För optisk lüssenhet	Tänds+när den optiska lüssenhen arbetar.
4		Utmatningsknapp För optisk lüssenhet	Matar ut skivan från den optiska lüssenhen.
5		Häl För mekanisk utmatning	Matar ut skivluckan från den optiska lüssenhen+när datorn ár avständg. Obs! För in spetsen på ett gem i det mekaniska utmatningshålet für att mata ut det optiska enchetsf Jacket när datorn ár avslagen.
6	K	Skåra for Kensingtonlås	Ansluts tillett Kensington-kompatibelt datorskyddslås. Obs! Lagg en laskvajer runt ett fast foremål, t.ex. ett bord erher handtaget till en låst skrivbordslåda. Sätt in laset i uttaget och lås det sedan genom att vrida om nyckeln. Vissa modeller ár dock nyckellösa.

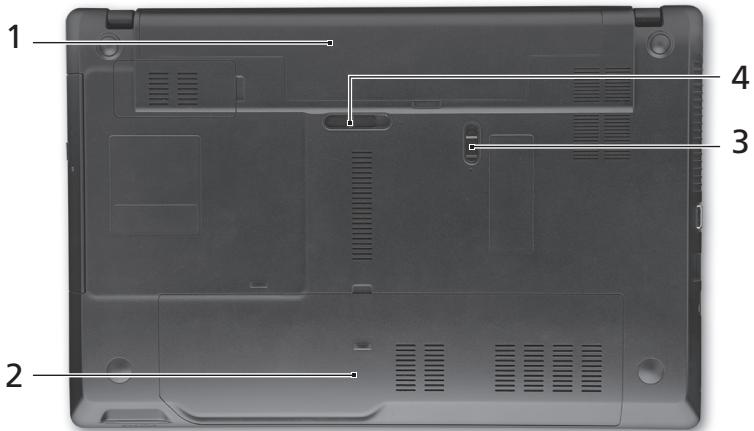

Vy underifràn

#	Ikon	Objekt	Beskrivning
1		Batterifack	Avsett für datorns batteripack.
2		Hårdiskfack	Utrymme für datorns hårdisk (fastskruvad).
		Minnesfack	Här finns datorns huvudminne.
3		Batterilås	Läser batteriet på plats.
4		Hake För frigöring av batteriet	Frigör batteriet före borttagning.
Miljö		• Temperatur: • Vid drift: 5°C till 35°C • Utom drift: -20°C till 65°C • Luftfuktighet (icke-kondenserande): • Vid drift: 20% till 80% • Utom drift: 20% till 80%
