BEDIENUNGSANLEITUNG TRAVELMATE 5740ZG ACER

© 2010 Alle Rechte vorbehalten.

Kurzanleitung für TravelMate 5740/5740Z/5340 Serie

Originalausgabe: 03/2010

Notebook-PC der TravelMate 5740/5740Z/5340 Serie

Modellnummer:

Seriennummer:

Kaufdatum:

Kaufort:

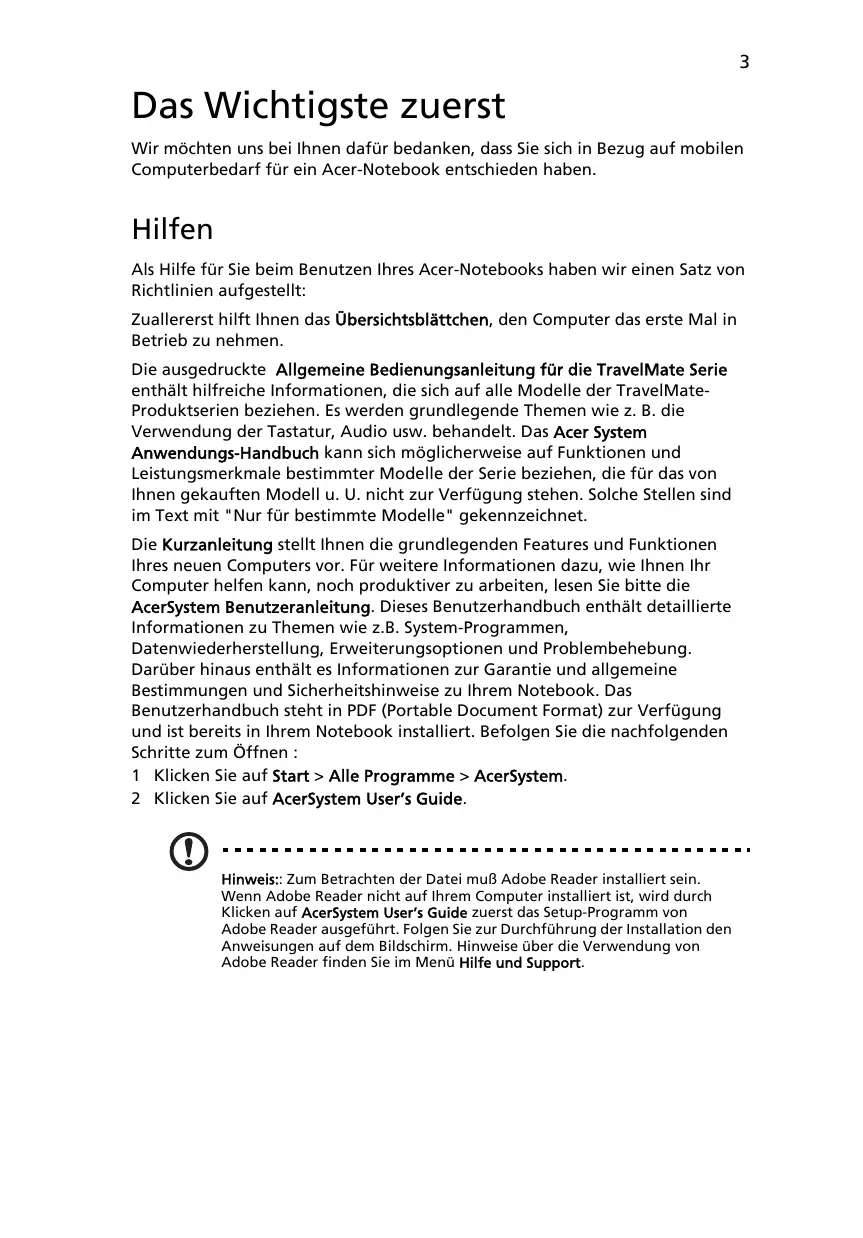

Das Wichtigste zuerst

Wir möchten uns bei Ihnen dazu bedanken, dass Sie sich in Bezug auf mobilen Computerbedarf für ein Acer-Notebook entschieden haben.

Hilfen

Als Hilfe für Sie beim Benutzten Ihres Acer-Notebooks haben wir einen Satz von Richtlinien aufgestellt:

Zuallererst hilft Ihn den das Übersichtsblättchen, den Computer das ersten Mal in Betrieb zunehmen.

Die ausgedruckte Allgemeine Bedienungsanleitung für die TravelMate Serie enthalt hilfreiche Informationen, die sich auf alle Modelle der TravelMate-Produktserien beziehen. Es werden grundlegende Themen wie z. B. die Verwendung der Tastatur, Audio usw. behandelt. Das Acer System Anwendungs-Handbuch kann sich möglicherweise auf Funktionen und Leistungsmerkmale bestimmter Modelle der Serie beziehen, die für das von Ohnen gekauften Modell u. U. nicht zur Verfugung stehen. Solche Stellen sind im Text mit "Nur für bestimmte Modelle" gekennzeichnet.

Die Kurzanleitung stellt Ohnen die grundlegenden Features und Funktionen Ihres neuen Computers vor. Für weitere Informationen dazu, wie Ohnen Ihr Computer herself kann, noch Produktiver zu arbeiten,lesen Sieitte die AcerSystem Benutzeranleitung. Dieses Benutzerhandbuch enthalt detaillierte Informationen zu Themen wie z.B. System-Programmen, Datenwiederherstellung, Erweiterungsoptionen und Problembehebung. Darüber hinaus enthalt es Informationen zur Garantie und allgemeine Bestimmungen und Sicherheitshinweise zu Ihr Notebook. Das Benutzerhandbuch steht in PDF (Portable Document Format) zur Verfügung und ist bereits in Ihr Notebook installiert. Befolgen Sie die nachfolgenden Schritte zum Öffnen :

1 Klichen Sie auf Start >Alle Programme >AcerSystem.
2 Klichen Sie auf AcerSystem User's Guide.

Hinweis: Zum Betrachten der Datei muß Adobe Reader installiert sein. Wenn Adobe Reader nicht auf ihrem Computer installiert ist, wird durch Klicken auf AcerSystem User's Guide zuerst das Setup-Programm von Adobe Reader ausgeführrt. Folgen Sie zur Durchführung der Installation den Anweisungen auf dem Bildschirm. Hinweise über die Verwendung von Adobe Reader finden Sie im Menu Hilfe und Support.

Ohre Acer-Notebook-Tour

Nachdem Sie ihren Computer wie in Poster Für den Anfang... gezeigt aufgestellt haben, halten Sie uns nun Ihr neuen Acer-Notebook vorstellen.

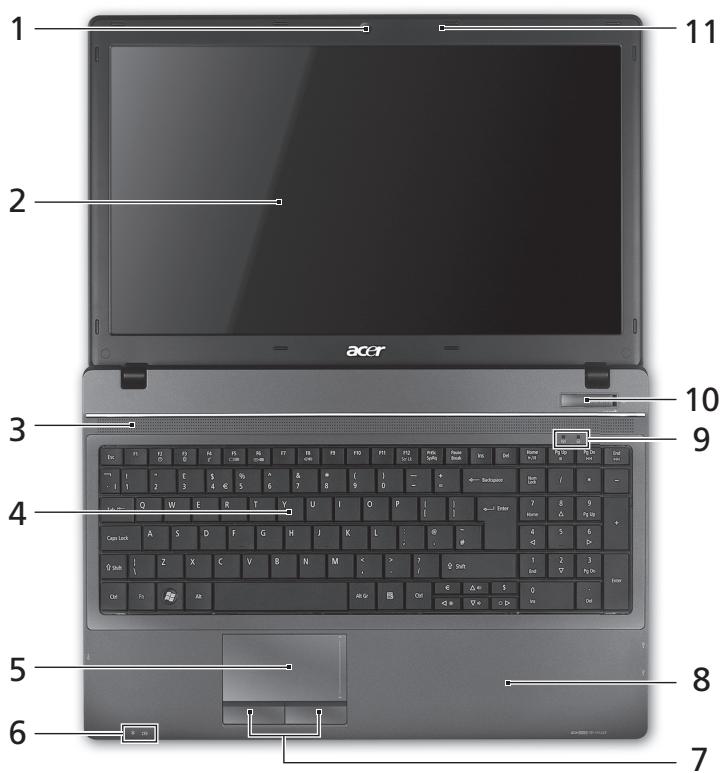

Ansicht von oben

#	Symbol	Element	Beschreibung
1		Acer Crystal Eye Webcam	Web-Kamera für Videokommunikation (Nur für bestimmte Modelle).
2		Anzeigebildschirm	Wird auch als LCD (Liquid-Crystal-Display) bezeichnet. Zeigt die Ausgabe des Computers an (Konfiguration kann sich von Modell zu Modell untersuchen).
3		Lautsprecher	Die Lautsprecher links und rechts vorne geben Stereosound aus.
4		Tastatur	Dient der Eingabe von Daten in den Computer.
5		Touchpad	Berührungssensibles Zeigegerät, das die gleichen Funktionen besitzt wie eine Computer-Maus.
6		Energieanzeige1	Zeigt den Ein/Aus-Status des Computers an.
		Akku-Anzeige1	Zeigt den Akkustatus des Computers an. 1. Aufladung: Die Leuchte erscheint gelb, wenn der Akku aufgeladen wird. 2 Voll aufgeladen: Die Leuchte erscheint blau, wenn Netzstrom verwendet wird.
7		Anklicktasten (Links und Rechts)	Die linken und rechten Tasten funktionieren wie die linken und rechten Tasten einer Maus.
8		Handablage	Bequemer Ablagebereich für ihre Höhe während der Bedienung des Computers.
9		HDD	Leuchtet auf, wenn die Festplatte aktiv ist.
		Anzeige für Kommunikation	Zeigt den Drahtlos-Konnektivitätsstatus des Computers an.
10		Netzschalter	Schaltet den Computer ein und aus.
11		Mikrofon	Internes Mikrofon für die Tonaufnahme.

1. Die Statusanzeigen auf der Vorderseite sind selbst dann zu sehen, wenn die Computerklappe geschlossen ist.

Tastenkombinationen

Der Computer besitzt Direkttasten oder Tastenkombinationen für den Zugriff auf Computersteuerungen wie z. B. Bildschirmhelligkeit und Ausgangslautstärke.

Zum Aktivieren von Hotkeys müssen Sie zuerst die Taste drucken und halten und dann die andere Taste der Tastenkombination drucken.

Tastenkombination	Symbol	Funktion	Beschreibung
<Fn> + <F3>	(1)	Kommunikation	Aktiviert/deaktiviert die Kommunikationseinrichtungen des Computers. (Kommunikationseinrichtungen können je nach Konfiguration abweichen.)
<Fn> + <F4>	Z	Schlaf	Schaltet den Computer in den Schlaf-Modus.
<Fn> + <F5>	□|□	Display-Umschalter	Wechselt die Anzeigeausgabe zwischen Anzeigebildschirm, externem Monitor (falls angeschlossen) und gleichzeitig beiden Anzeigen.
<Fn> + <F6>	[+]	Display AUS	Schaltet die Hintergrundbeleuchtung des Bildschirms aus, um Energie zu sparen. Drücken Sie zum Einschalten eine beliebige Taste.
<Fn> + <F7>	∅	Touchpad-Schalter	Schaltet das Touchpad ein oder aus.
<Fn> + <F8>	[+]	Laufsprecher-schalter	Schaltet die Laufsprecher ein und aus.
<Fn> + <Δ>		Lauter	Erhöht die Lautstärke.
<Fn> + <∇>		Leiser	Verringert die Lautstärke.
<Fn> + <▷>		Heller	Erhöht die Bildschirmhelligkeit.
<Fn> + <◁>		Dunkler	Verringert die Bildschirmhelligkeit.

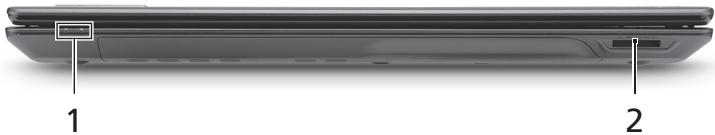

Geschlossene Vorderseite

#	Symbol	Element	Beschreibung
1	Energieanzeige1		Zeigt den Ein/Aus-Status des Computers an.
	Akku-Anzeige1		Zeigt den Akkustatus des Computers an. 1. Aufladung: Die Leuchte erscheint gelb, wenn der Akku aufgeladen wird. 2. Voll aufgeladen: Die Leuchte erscheint blau, wenn Netzstrom verwendet wird.
2	Mehrere-in-1-Kartenleser		Eignet sich für Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO) und xD-Picture Card (xD). Hinweis: Drücken Sie hier, um die Karte zu entfernen/einzusetzen. Es kann nicht mehr als eine Karte gleichzeitig verwendet werden.

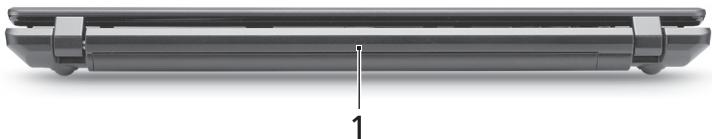

Rückseite

#	Symbol	Element	Beschreibung
1		Akku	Versorgt den Computer mit Strom, wenn er ohne Netzkabel betrieben wird.

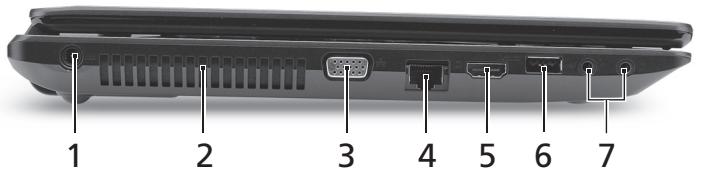

LinkeSeite

#	Symbol	Element	Beschreibung
1		DC-Eingangs-Buchse	Hier schließen Sie das Netzteil an.
2		Belüftungsschlitze	Schützt den Computer vor Überhitzung, selbst bei längerem Einsatz.
3		Anschluss für externe Anzeige (VGA)	Dient dem Anschluss eines Anzeigegerätes (z.B. einem externen Monitor oder LCD-Projektor).
4		Ethernet (RJ-45)-Anschluss	Zum Anschluss eines Ethernet 10/100/1000-basierten Netzwerks.
5	HDMI	HDMI-Anschluss	Unterstützt digitale High-Definition-Video-Verbindungen.
6		USB 2.0-Anschluss	Zum Anschluss von USB 2.0-Geräten (z.B. USB-Maus, USB-Kamera).
7		Mikrofon-Eingangs-Buchse	Eignet sich für Eingaben aus externen Mikrofonen.
		Kopfhörer-/Lautsprecher-/Ausgabe-Buchse	Zum Anschluss von Audioausgabe-Geräten (z.B. Lautsprecher, Kopfhörer).

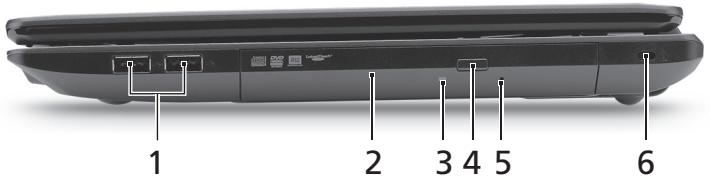

Rechte Seite

#	Symbol	Element	Beschreibung
1	+	USB 2.0-Anschluss	Zum Anschluss von USB 2.0-Geräten (z.B. USB-Maus, USB-Kamera).
2		Optisches Laufwerk	Internes optisches Laufwerk; eignet sich für CDs oder DVDs.
3		Optische Disk Anzeige	Leuchtet auf, wenn optisches Laufwerk aktiv ist.
4		Ausburftaste für optisches Laufwerk	Fährt das optische Laufwerk hereaus.
5		Mechanisches Auswurfloch	Schiebt den Träger des optischen Laufwerks aus, wenn der Computer ausgeschelt ist. Hinweis: Stecken Sie eine Buroklammer in das Auswurfloch, um den Träger des optischen Laufwerkes herauszufahren, wenn der Computer nicht eingeschelt ist.
6	K	Steckplatz für Kensington-Schloss	Hier konnen Sie ein Kensington-kompatibles Sicherheitsschloss für den Computer anbringen. Hinweis: Binden Sie ein Diebstahlsicherungskabel an ein unbewegliches Objekt wie einen Tisch oder einen Griff einer abgeschlossenen Schublade. Stecken Sie das Schloss in den Anschluss für die Diebstahlsicherung, und schreiben Sie diese ab. Es gibt auch Modelle ohne Schlüssel.

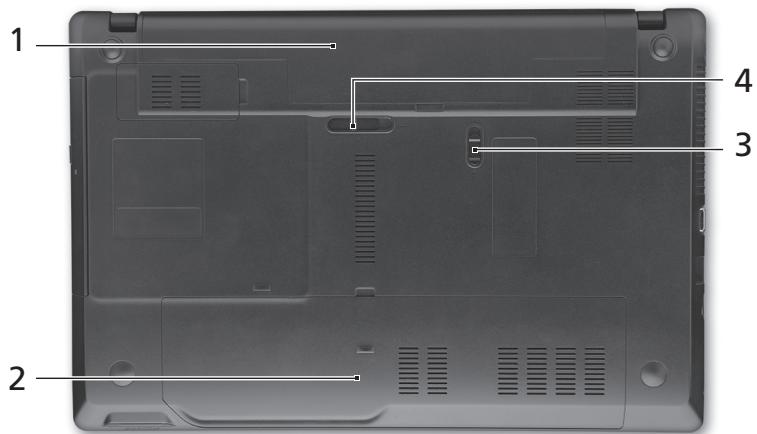

Unterseite

#	Symbol	Element	Beschreibung
1		Akkufach	Enthält den Akku des Computers.
2		Fach für Festplatte	Gehäuse der Computer-Festplatte (durch Schrauben gesichert).
		Speicherfach	Enthält den Hauptspeicher des Computers.
3		Akkuverschluss	Sichert den Akku an seiner Position.
4		Verriegelung des Akkus	Entsperrt den Akku für die Herausnahme.
Umgebung		• Temperatur: • Betrieb: 5°C bis 35°C • Nichtbetrieb: -20°C bis 65°C • Luftfeuchigkeit (nicht kondensierend): • Betrieb: 20% bis 80% • Nichtbetrieb: 20% bis 80%

Serie TravelMate 5740/ 5740Z/5340
