TRAVELMATE 5740ZG - Portátil ACER - Manual de utilização gratuito

Tipo de produto	Computador portátil
Marca	ACER
Modelo	TRAVELMATE 5740ZG
Processador	Intel Core i3 ou i5 (estimativa)
Memória RAM	4 GB DDR3 (estimativa)
Disco rígido	320 GB ou 500 GB (estimativa)
Tamanho da tela	15,6 polegadas
Resolução da tela	1366 x 768 pixels (estimativa)
Peso	Aproximadamente 2,4 kg (estimativa)
Alimentação	Adaptador de energia 65 W, bateria Li-ion
Conectividade	Wi-Fi, Ethernet 10/100/1000, Bluetooth (conforme modelo), USB 2.0, VGA, HDMI
Leitor óptico	Leitor DVD±RW (conforme modelo)
Webcam	Acer Crystal Eye (alguns modelos)
Leitor de cartões	SD, MMC, MS, MS PRO, xD (multicartões)
Sistema operacional	Windows 7 (estimativa)
Temperatura de operação	5°C a 35°C
Temperatura de armazenamento	-20°C a 65°C
Umidade sem condensação	20% a 80%

Perguntas frequentes - TRAVELMATE 5740ZG ACER

Como ligar ou desligar o computador?

Use o interruptor de alimentação localizado na parte superior esquerda do teclado. Pressione uma vez para ligar, mantenha pressionado por alguns segundos para desligar.

O que fazer se o touchpad não funcionar mais?

Pressione Fn + F7 para ativar/desativar o touchpad. Verifique também as configurações do mouse no Painel de Controle.

Como gerenciar o brilho da tela?

Use Fn + ▲ para aumentar o brilho e Fn + ▼ para diminuir.

A bateria não carrega, o que fazer?

Certifique-se de que o adaptador de energia está bem conectado e que o indicador de carga está laranja. Se o indicador estiver azul, a bateria está cheia. Se nenhum indicador, teste outra tomada ou contate o suporte técnico.

Como conectar um monitor externo?

Conecte o monitor na porta VGA ou HDMI, depois pressione Fn + F5 para alternar entre a tela interna, externa ou ambas.

O som não funciona, o que verificar?

Certifique-se de que os alto-falantes não estão desativados via Fn + F8. Verifique o volume na barra de tarefas e nas configurações de áudio.

Como usar as teclas especiais (Fn)?

Mantenha a tecla Fn pressionada e pressione a tecla de função desejada (F1 a F12). Por exemplo, Fn + F4 coloca o computador em suspensão.

Posso substituir a bateria eu mesmo?

Sim, a bateria é removível. Destrave a trava de liberação e deslize a bateria para fora do compartimento. Insira a nova bateria e trave.

Como acessar o guia do usuário completo?

Clique em Iniciar > Todos os programas > AcerSystem, depois no guia do usuário AcerSystem. Ele está em formato PDF, requer Adobe Reader.

O que fazer se o leitor óptico não abrir?

Use o orifício de ejeção de emergência: insira um clipe de papel esticado no pequeno orifício ao lado do botão de ejeção. A bandeja abrirá.

MANUAL DE UTILIZADOR TRAVELMATE 5740ZG ACER

Os componentes de telecomunicacao usados nos notebooks Acer em Portuguesao homologados atendendo a requisicao da Agencia Nacional de

Telecomunicacoes Anatel, conforme referencia abaixo:

[Modem]

Modelo: RD02-D330	ANATEL 1406-05-1675	(01)07898349989082
Modelo: Delphi_D40	ANATEL 0455-06-2565	(01)078983499890382

[Bluetooth]

Modelo: BCM92045NMD

ANATEL 0578-05-1869

0107896349891648

[802.11AGN]

Modelo:4965AGN	ANATEL 0578-07-2198		(01)0789 8355950322
Modelo:BCM94321MC	ANATEL 1761-06-1869		0107898349891945
Modelo:512AN_MMW	ANATEL 0807-08-2198		(01) 07898355950018
Modelo:512AN_HMW	ANATEL 0800-08-2198		(01) 07898355950025
Modelo:533AN_MMW	ANATEL 0809-08-2198		(01) 07898355950032
Modelo:533AN_HMW	ANATEL 0812-08-2198		(01) 07898355950049

[802.11BGN]

Modelo: AR5B91

ANATEL 1182-08-3987

7898915959 50 5

[802.11ABG]

Modelo: 4965AG_	ANATEL 0350-07-2198	(01)07898355950339
Modelo: WM3945ABG	ANATEL 0151-06-2198	0107898355950063
Modelo: AR5BXB6	ANATEL 1188-05-2634	0107898914152020

[802.11BG]

Modelo: BCM94311MCG	ANATEL 0979-05-1869	0107898349891747
Modelo: AR5BXB63	ANATEL 1188-05-2634	0107898915959123
Modelo: BCM94312MCG	ANATEL 1558-07-1869	(01)07898349892140

Série TravelMate 5740/ 5740Z/5340

Guia=rápido

© 2010 Todos os Direitos Reservados.

Guia rápido da Série TravelMate 5740/5740Z/5340

Edicao Original: 03/2010

Computador Portál Série TravelMate 5740/5740Z/5340

Numero de Modelo:

Nombre de Serie:

Data de Compra:

Local de Aquisicao:

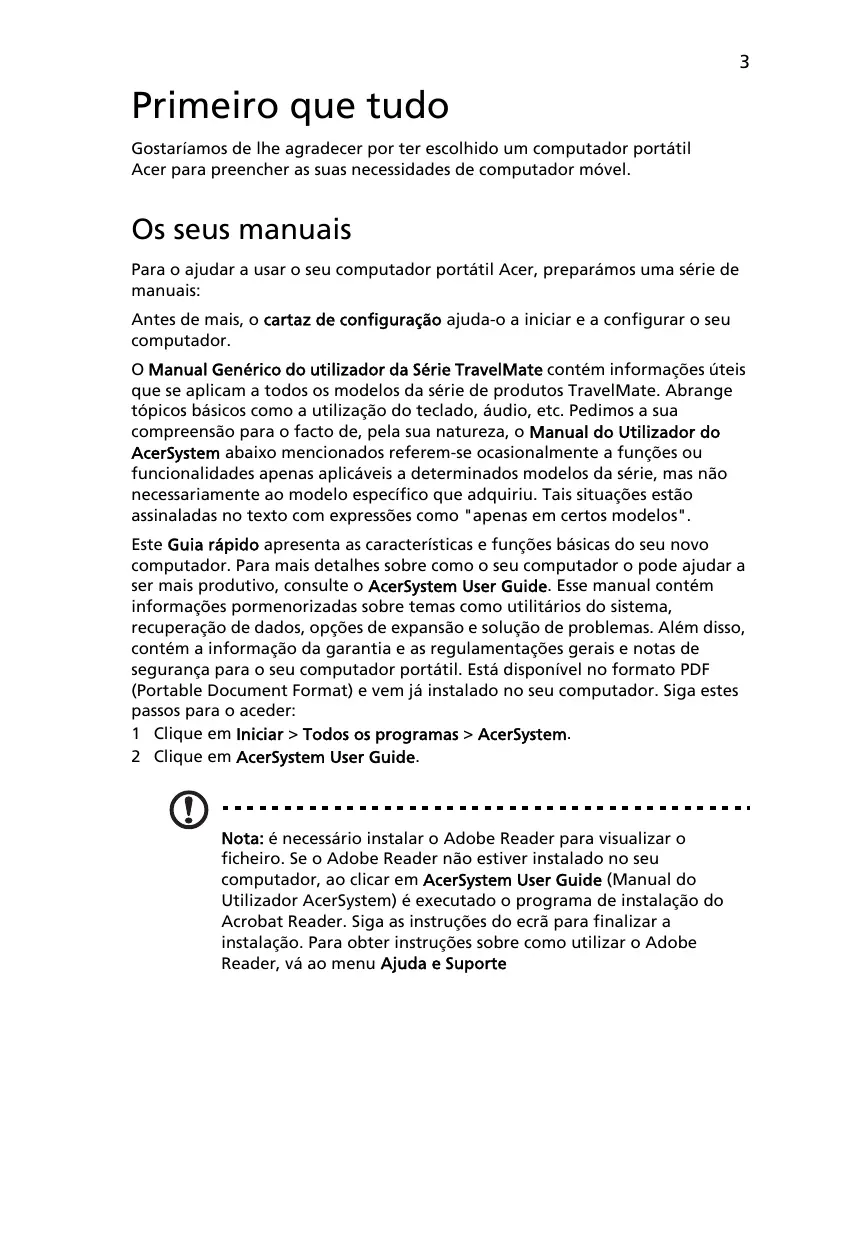

Primeiro que tudo

Gostaríamos de lhe agradecer por ter escolhido um computador portátil Acer para preencher as suas necessidades de computador móvil.

Os seuis manuais

Para o幫助 a usar o seu computador portátil Acer, preparamos uma série de manuals:

Antes de mais, o cartaz de configuração ajuda-o a iniciar e a configurar o seu computador.

O Manual Genétrico do utilizesdor da Série TravelMate contém informações úteis que se aplicam a todos os modelos da série de produits TravelMate. Abrange tópicos tíbasicos como a utilização do teclado,录音, etc. Pedimos a sua comprehensão para o facto de, pela sua natureza, o Manual do Utilizador do AcerSystem abaixo mentionados referem-se occasionalmente a funções ou functionalities apenas aplicáveis a determinados modelos da série, mas não necessariamente ao modelo específico que adquiriu. Tais situações está assinaladas no texto com expressões como "apenas emCERTOS modelos".

Este Guia rápido apareça as caracteristicas e funções BASicas do seu novo computador. Para mais detalles sobre como o seu computador o pode fazer a ser mais produto, consulte o AcerSystem User Guide. Este manual contém informações pormenorizadas sobre temas como'utilários doSYSTEM, recuperação de dados, opções de expansão e solução de problemas. Além disso, contentem a informação da garantia e as regulamenteções gerais e notas de segurarça para o seu computador portátil. está disponible no formatting PDF (Portable Document Format) e vem já instalado no seu computador. Siga these passos para o aceder:

1 Clique em Iniciar > Todos os programas > AcerSystem.
2 Clique em AcerSystem User Guide.

Note: é necessário instalar o Adobe Reader para visualizar o ficheiro. Se o Adobe Reader não estiver instalado no seu computador, ao fazer em AcerSystem User Guide (Manual do Utilizador AcerSystem) é executado o programa de instalação do Acrobat Reader. Siga as instruções do esra para finalizar a instalação. Para obter instruções sobre como usar o Adobe Reader, àsao menu Ajuda e Suporte

Visita guiada ao seu computador portátil Acer

Após montar o computador tal como indica na ilustração do cartaz Para fazer..., deixe-nos dar-lhe a conhecer o seu novo portálil Acer.

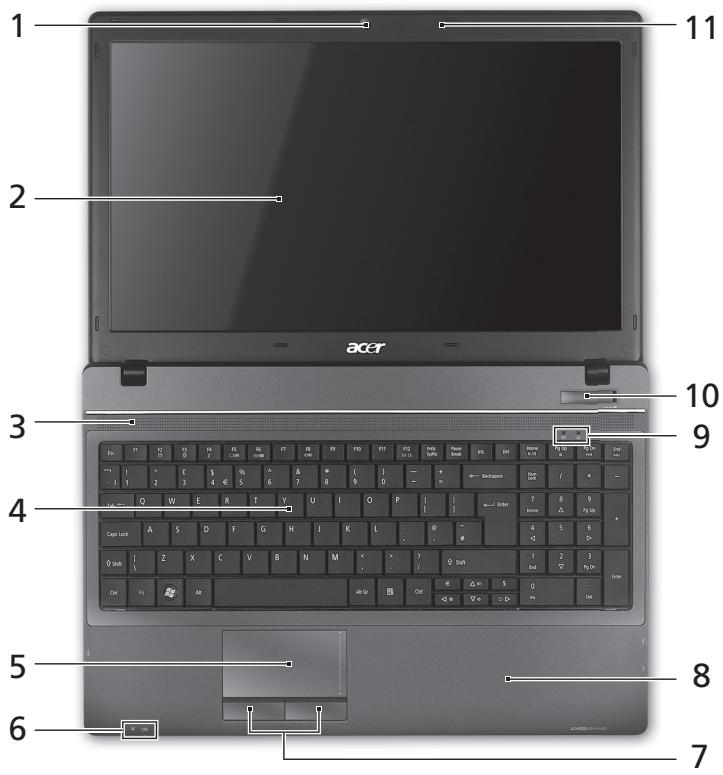

Vista de cima

#	Icone	Item	Descrição
1		Webcam	Webcam para comunicação por video (apenas emCERTOS modelos).
		Acer Crystal Eye
2		Ecrã	Também chamado eocré de cristais líquidos (LCD), permite visualizar a informação do computador (A configuração podeVAR consoante o Modelo).
3		Altifalantes	Os altifalantes frontal esquerdo e frontal direito permitem saísda de录音 estéreo.
4		Teclado	Para introduzir informações no seu computador.
5		Teclado táctil	Dispositivo apontador sensivel ao toque, que funciona como um rato de computador.
6		Indicador de alimentação1	Indica o estado da alimentação do computador.
		Indicador de bateria1	Indica o estado da bateria do computador.1. A correbar: A luz é àsbar quando a bateria está a correbar.2. Carga completeness: A luz é azul no modo CA.
7		Botões para fazer (esquerdo e direito)	Os botões esquerdo e direito funciona como os botões esquerdo e direito de um rato.
8		Descanso de mês	Área comfortavel de apoio para as suas mêsPLLneckando utilize o computador.
9		HDD (disco rígido)	Indica quando o disco rígido estáativo.
		Indicador de comunicação	Indica o estado do dispositalo de ligaçao sem fios do computador.
10		Interruptor de energia	Liga e deslga o computador.
11		Microfone	Microfone interno para gravação de som.

1. Os indicatores no pailen dianteiro são visiveis mesmo com a tampa do monitor fechada.

Teclas de atalho

O computador utilizes teclas de atalho ou combinações de teclas para aceder à maior parte dos seu's comandos, tais como a luminosidade do eça e o volume de saía.

Para activar as teclas de atalho, prima e mantenha premida a tecla antes de premir a outra tecla na combinação de teclas de atalho.

Tecla de atalho	Icone	Função	Descrição
<Fn> + <F3>	(▲▲)	Comunicação	Activa/desactiva os dispositivos de comunicação do computador. (Os dispositivos de comunicação podemVAR consoante a configuração.)
<Fn> + <F4>	Z2	Suspensão	Coloca o computador no modo de Suspensão.
<Fn> + <F5>	□|□	Comuração de visualização	Alternha a saía entre o eocr de visualização, o monitor externo (se está ligado) e(amigos).
<Fn> + <F6>	+|+	Ecrã desligado	Des Liga a luz de fundo do eocr de visualização para economizar energia. Prima qualquer tecla para retomar a atividade.
<Fn> + <F7>	∅-	Comuração de touchpad (teclado táctil)	Liga e des Liga o teclado táctil..
<Fn> + <F8>	鸣	Comuração de altifalante	Liga e des Liga os altifalantes.
<Fn> + <△>		Aumentar volume	Aumenta o volume de som.
<Fn> + <▼>		Diminuir volume	Diminui o volume de som.
<Fn> + <▷>		Aumentar luminosidade	Aumenta a luminosidade do eocr.
<Fn> + <◇>		Reduzir luminosidade	Reduz a luminosidade do eocr.

#	Icone	Item	Descrição
1		Indicador de alimentação1	Indica o estado da alimentação do computador.
		Indicador de bateria1	Indica o estado da bateria do computador. 1. A carregar: A luz é àsbar quando a bateria está a carregar. 2. Carga completeness: A luz é azul no modo CA.
2	MULTIMEDICARD PRO	Leitor de cartões varios-em-um	Aceita cartões Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO), xD-Picture Card (xD). Note: Empurge para remover/instalar o cartão. Apenas podem ser utilizes um cartão de cada vez.

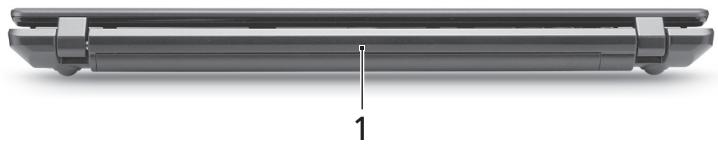

Visão traseira

#	icone	Item	Descrição
1		Bateria	Fornecce energia ao computations para utilizesçao quando desligado da corrente.

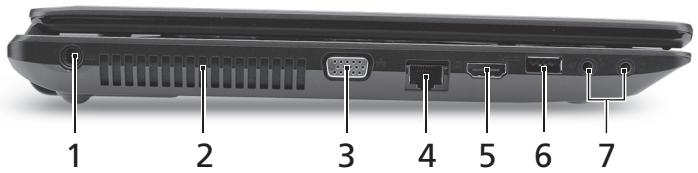

Vista esquerda

#	Icone	Item	Descrição
1	-	Tomada de entrada CC	Liga a um adaptor CA.
2		Ranhuras de ventilação	Permite ao computations manter-se fresco, mesmo antes prolongedo.
3	-	Ligação a ecra externalo (VGA)	Liga a um dispositivo de visualização (por exemplo, monitor除外, projector LCD).
4	-	Entrada Ethernet (RJ-45)	Liga a uma rede Ethernet de base 10/100/1000.
5	HDMI	Porta HDMI	Suporta ligações de video digital de alta definição.
6	-	Entrada USB 2.0	Liga a dispositivos USB 2.0 (por ex. rato USB, casmara USB).
7	-	Conector de entrada do microfone	Aceita entradas de microfones externos.
	-	Tomada de auscultadores/altifalante/saía	Liga a dispositivos de saía de.audio (porexample, altifalantes, auscultadores).

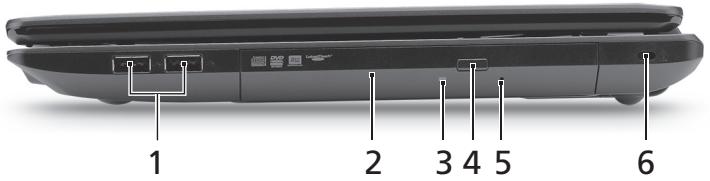

Vista direita

#	Icone	Item	Descrição
1	+	Entrada USB 2.0	Liga a dispositivos USB 2.0 (por ex. rato USB,-camera USB).
2		Unidade óptica	Unidade óptica interna; aceita CD ou DVD.
3		Indicador de acesso do disco óptico	Acende quando a unidade óptica está activa.
4		Botão de ejectçao da unidade óptica	Ejecta o disco óptico da unidade.
5		Furo de ejectçao de emergência	Ejecta o tabuleiro da unidade óptica quando o computador está desligado. Nota: Introduza um clipe no orifácio de ejectçao de emergência, para a unidade óptica ejectar o tabuleiro quando desligado o computador.
6	K	Ranhura para fecho Kensington	Liga a um cadeado de segurança Kensington (ou compatível). Nota: Enrole o cabo de bloqueio de segurança do computador em torno de um objecto imóvel, como por exemplo uma mesa ou o puxador de uma gaveta fechada. Introduza o cabo de segurança na ranhura e rode a chute para proteger o bloqueio. Não tem sido disponível modelos sem chute.

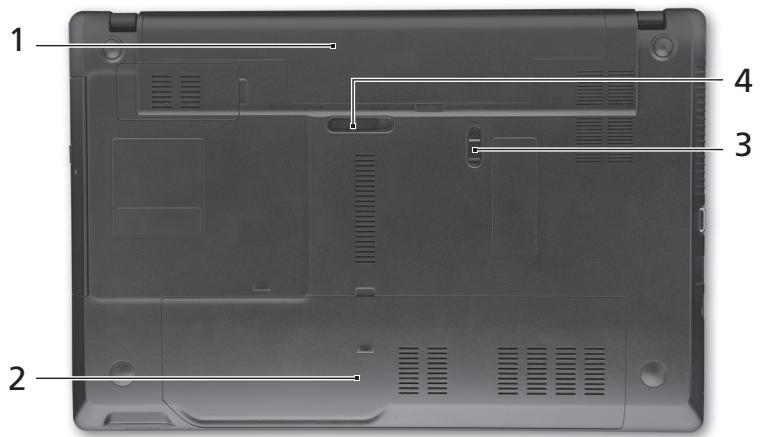

Visão da base

#	Icone	Item	Descrição
1		Baía da bateria	Contém a bateria do computador.
2		Compartmento do disco rígido	Aloja o disco rígido do computador (seguro por parafusos).
		Compartmento da memória	Aloja a memória principal do computador.
3		Bloqueio da bateria	Bloqueia a bateria, mantendo-a no=sitio.
4		Patilha de libertação da bateria	Liberta a bateria para remoçao.
Ambiente		• Temperatura: • Funcionamento: 5°C a 35°C • Não em funcionamento: -20°C a 65°C • Humidade (não condensação): • Funcionamento: 20% a 80% • Não em funcionamento: 20% a 80%
