Producttype	Laptop
Merk	ACER
Model	TRAVELMATE 5740ZG
Processor	Intel Core i3 of i5 (schatting)
RAM-geheugen	4 GB DDR3 (schatting)
Harde schijf	320 GB of 500 GB (schatting)
Schermdiagonaal	15,6 inch
Schermresolutie	1366 x 768 pixels (schatting)
Gewicht	Ongeveer 2,4 kg (schatting)
Voeding	Netvoeding 65 W, Li-ion accu
Connectiviteit	Wi-Fi, Ethernet 10/100/1000, Bluetooth (afhankelijk van model), USB 2.0, VGA, HDMI
Optische drive	DVD±RW-speler (afhankelijk van model)
Webcam	Acer Crystal Eye (bepaalde modellen)
Kaartlezer	SD, MMC, MS, MS PRO, xD (multikaart)
Besturingssysteem	Windows 7 (schatting)
Bedrijfstemperatuur	5°C tot 35°C
Opslagtemperatuur	-20°C tot 65°C
Luchtvochtigheid zonder condensatie	20% tot 80%

Veelgestelde vragen - TRAVELMATE 5740ZG ACER

Hoe zet ik de computer aan of uit?

Gebruik de aan/uit-knop linksboven op het toetsenbord. Druk eenmaal om in te schakelen, houd enkele seconden ingedrukt om uit te schakelen.

Wat te doen als het touchpad niet meer werkt?

Druk op Fn + F7 om het touchpad in/uit te schakelen. Controleer ook de muisinstellingen in het Configuratiescherm.

Hoe pas ik de helderheid van het scherm aan?

Gebruik Fn + ▲ om de helderheid te verhogen en Fn + ▼ om te verlagen.

De accu laadt niet op, wat moet ik doen?

Zorg ervoor dat de netvoeding goed is aangesloten en dat het oplaadlampje oranje is. Als het lampje blauw is, is de accu vol. Als er geen lampje brandt, probeer dan een ander stopcontact of neem contact op met de klantenservice.

Hoe sluit ik een extern beeldscherm aan?

Sluit het beeldscherm aan op de VGA- of HDMI-poort en druk vervolgens op Fn + F5 om te schakelen tussen intern, extern of beide beeldschermen.

Het geluid werkt niet, wat moet ik controleren?

Zorg ervoor dat de luidsprekers niet zijn uitgeschakeld via Fn + F8. Controleer het volume in de taakbalk en in de audio-instellingen.

Hoe gebruik ik de speciale toetsen (Fn)?

Houd de Fn-toets ingedrukt en druk op de gewenste functietoets (F1 t/m F12). Bijvoorbeeld Fn + F4 zet de computer in de slaapstand.

Kan ik de accu zelf vervangen?

Ja, de accu is verwijderbaar. Ontgrendel de ontgrendelingshendel en schuif de accu uit het compartiment. Plaats de nieuwe accu en vergrendel.

Hoe krijg ik toegang tot de volledige gebruikershandleiding?

Klik op Start > Alle programma's > AcerSystem en vervolgens op de AcerSystem-gebruikershandleiding. Deze is in PDF-formaat en vereist Adobe Reader.

Wat te doen als de optische drive niet opent?

Gebruik de nooduitwerp-opening: steek een uitgebogen paperclip in het kleine gaatje naast de uitwerpknop. Het ladepaneel zal openen.

GEBRUIKSAANWIJZING TRAVELMATE 5740ZG ACER

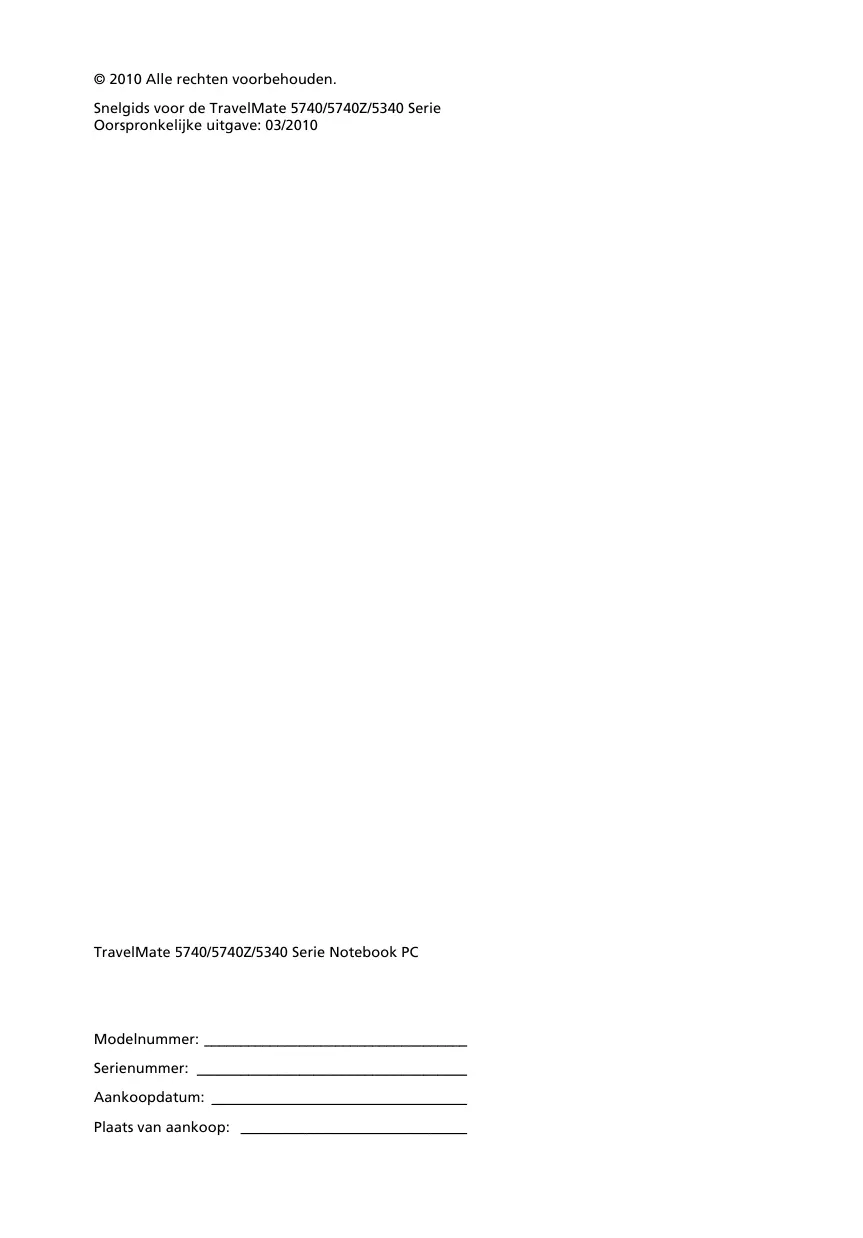

© 2010 Alle rechten voorbehonden.

Snelgids voor de TravelMate 5740/5740Z/5340 Serie

Oorspronkelijke uitgave: 03/2010

TravelMate 5740/5740Z/5340 Serie Notebook PC

Modelnummer:

Seriennummer:

Aankoopdatum:

Plaats van aankoop:

Om te beginnen

Bedankt dat u hebt gekozen voor een notebook van Acer als oplossing voor uw mobiele computereisen.

Uw gidsen

Om u te helpen met het werk den op het Acer notebook hebben we een aantal gidsen ontworpen:

Allereerst helpt de instelkaart u bij het instellen van uw computer.

De gedrukte Algemene gebruikershandleiding van de TravelMate Serie bevat handige informatie die van toepassing zijn op alle modellen uit de TravelMate productreeks. De handleiding behandelt basale onderwerpen, zoals het gebruik van het toetsbord, geluid, enz. De hieronder genoemde AcerSystem gebruikershandleiding verwijst af en toe waar functies of kenmerken die slechts voor enkele modellen in de reeks gelden, en dus Nietoodzakelijk voor het model dat u heeft aangeschaft. Dit worden in de tekst aangegeven met opmerkingen in detrand van "alleen voor bepaalde modellen".

In de Snelgids krijgt u een introductie over de basiseigenschappen en functies van de neue computer. Als u meer wilt weten over hoe de computer u kan helpen productiever te werken, raadpleeg dan de AcerSystem Gebruikershandleiding. Deze Gebruikershandleiding bevat gedetailleerde informatatie over onderwerpen zoals systemdfuncties, gegevensherstel,uitbreidingsopties en probleem oplossen. Daarnaast bevat het informatatie over garantie en de algemene voorwaarden en veiligheid voor uw notebook. Het is als Portable Document Format (PDF) beschikkaar en is al van te voren op uw notebook gezet. Volg deze stappen voor toeing tot dit document:

1 Klik op Start > Alle programma's > AcerSystem.
2 Klik verzolgens op AcerSystem Gebruikershandleiding.

Opmerking: Als u het bestand wilt inzien, dient Adobe Reader te+zijn geinstalleerd. Als Adobe Reader nog Niet op uw computer is geinstalleerd, worden, als u op AcerSystem Gebruikershandleiding klikt, eerst het installationprogramma van Adobe Reader gestart. Volg de instructies op het scherm om het programme te installereren. Gebruiksaanwijzingen bij Adobe Reader vindt u in het menu Help en Ondersteuning.

Rondleiding door uw Acer notebook

Nadat u de computer hebt ingesteld zoals is beschreiben op de poster Aan de slag..., bent u nu maar voor een rondleiding door het neue Acer notebook.

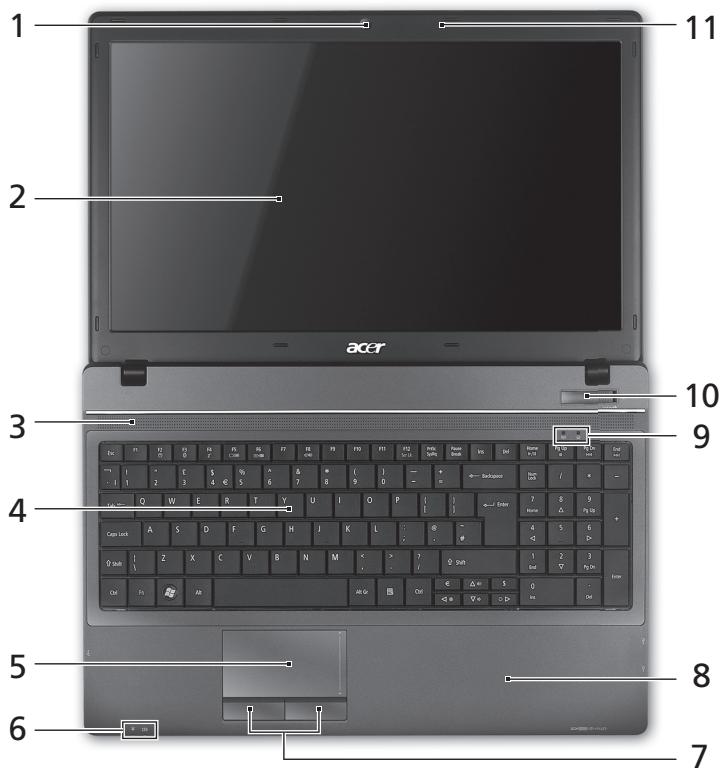

Bovenkant

#	Pictogram	Item	Beschrijving
1		Acer Crystal Eye webcam	Webcam voor videocommunicatie (alleen voor bepaalde modellen).
2		Beeldscherm	Ook wel Liquid-Crystal Display (LCD) genoemd, geeft de output van de computermeer (Configuratie kan per model verschillen).
3		Luidsprekers	De luidsprekers linksvoor en rechtsvoor zorgen voor stereogeluid.
4		Toetsenbord	Om gegevens in te voeren in de computer.
5		Touchpad	Tastgevoelig aanwijssapparaat dat functioneert als een computermuis.
6		Stroomindicator1	Geeft de vermogenstatus van de computer aan.
		Accu-indicator1	Geeft de batterijstatus van de computer aan. 1. Opladen: Hetlicht is oranje wanner de accu worden opgeladen. 2. Volledig opgeladen: Hetlicht is blauw in de AC-modus.
7		Kliktoetsen (links en rechts)	De toetsen links en rechts functioneren als de linker enrechtter muistoetsen.
8		Polssteun	Comfortabile ondersteuning voor uw handen wanner u de computer gezruikt.
9		HDD	Licht op wanner de harde schijf actief is.
		Communicatie- indicator	Geeft de apparaatstatus van de draadloze verbindingen van de computer aan.
10		Aan/uit-toets	Schakelt de computer aan en UIT.
11		Microfoon	Interne microloon voor geluidsopname.

1. De statusindicatoren aan de Voorkant zijn,zelfs zichtaar als het scherm gesloten is.

Sneltoetsen

De computer gebruikt sneltoetsen of toetscombinations voor toegang tot de meeste besturingselementen, zoals holderheid en geluidsvolume.

Om een sneltoets te gebruiken drukt u de -toets in voordat u de andere toets van de combinatie indrukt.

Sneltoets	Pictogram	Functie	Beschrijving
+Fn> + <F3>	(())	Communicatie	Schakelt de communicatieapparaten van de computer in/uit. (Communicatieapparaten können verschillen per configuratie.)
<Fn> + <F4>	Z	Standby	Hiermee plaatst u de computer in de Standby-stand.
<Fn> + <F5>	□	Schakeltoets voor beeldscherm	Schakelt de weergave-uitvoer tussen het scherm, externe monitor (indien aangesloten) en beiden.
<Fn> + <F6>		Beeldscherm uit	Hiermee schakelt u de lamp van het beeldscherm uit om stroom te besparen. Druk op een willekeurige toets om het beeldscherm weir te activeren.
<Fn> + <F7>		Schakeltoets voor touchpad	Schakelt het touchpad in en uit.
<Fn> + <F8>		Schakeltoets voor luidspreker	Hiermee schakelt u de luidsprekers in en uit.
<Fn> + <△>		Volume omhoog	Hiermee verhoegt u het luidsprekervolume.
<Fn> + <▽>		Volume omlaag	Hiermee verlaagt u het luidsprekervolume.
<Fn> + <▷>		Helderheid verhogen	Hiermee verhoegt u de helderheid van het beeldscherm.
<Fn> + <◁>		Helderheid verlagen	Hiermee verlaagt u de helderheid van het beeldscherm.

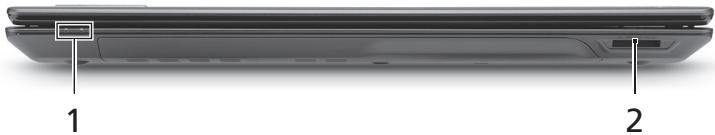

Voorkant gesloten

#	Pictogram	Item	Beschrijving
1		Stroomindicator1	Geeft de vermogenstatus van de computer aan.
		Accu-indicator1	Geeft de batterijstatus van de computer aan.
			1. Opladen: Hetlicht is oranje wanner de accu worden opgeladen.
			2. Volledig opgeladen: Hetlicht is blauw in de AC-modus.
2		Meer-in-één- kaartlezer	Accepteert Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO) en xD-Picture Card (xD).
	PRO		Opmerking: Duwen om de kaart te verwijderen/plaatsen. Slechts=ein kaart tegelijk mag gezebuikt worden.

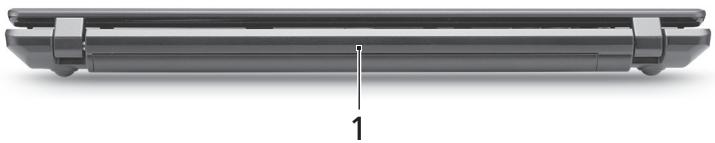

Achterkant

#	Pictogram	Item	Beschrijving
1		Accu	Levert de energia als de computer nicht op het netstroom is aangesloten.

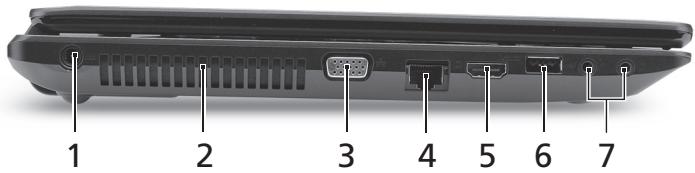

Linkerkant

#	Pictogram	Item	Beschrijving
1	-	Gelijktstroomaansluiting	Aansluiting voor een adapter.
2		Ventilatie-sleuven	Zorgen dat de computer koel blijft, zelfs na langdurig gebruik.
3	-	Externe weergavepoort (VGA)	Aansluiting voor een beeldscherm (bijv. een externe monitor, LCD-projector).
4	-	Ethernetpoort (RJ-45)	Aansluiting voor een Ethernet 10/100/1000-gebaseerd netwerk.
5	HOMI	Hdmi-poort	Ondersteunt high-definition digitale videosignalen.
6	-	USB 2.0-poort	Aansluiting voor USB 2.0-apparaten (bijv. usb-muis, usb-camera).
7	-	Aansluiting voor Microfoon-in	Aansluitingen voor externe microfoon.
	-	Aansluiting voor hoofdtelefoon/ luidspreker/lijn-uit	Aansluiting voor lijn-uit audioapparaten (bijv. luidsprekers, hoofdtelefoo).

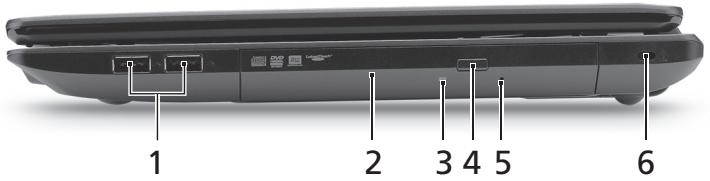

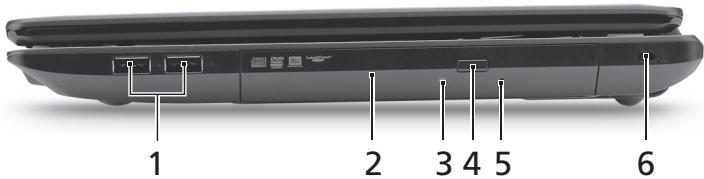

Rechterkant

#	Pictogram	Item	Beschrijving
1	←+	USB 2.0-poort	Aansluiting voor USB 2.0 apparaten (bijv. USB-muis, USB-camera).
2		Optisch station	Intern optisch station; accepteert CDs of DVDs.
3		Toegangsindicator optische schijf	Brandt wanner het optisch station actief is.
4		Uitwerpknop optisch station	Werpt de optische schijf uit het station.
5		Nood-uitwerpopening	Opent de lade van het optisch station wanner de computer is uitgeschakeld. Opmerking: Steek een paperclip in de nooduitwerpopening om de lade van het optisch station uit te werpen als de computer is uitgeschakeld.
6	K	Kensington-slot sleuf	Aansluiting voor een Kensington- compatibel computerbeveiligingsslot. Opmerking: Wikkel een kabel rond een vast, onwrikbaar object, zoals een tafel of een handgreep van een lade. Plaats het slot in de uitsparing en draai de sleutel om zDat het slot is vergrendeld. Erijken ook modellen beschikbaar zonder Kensington-slot.

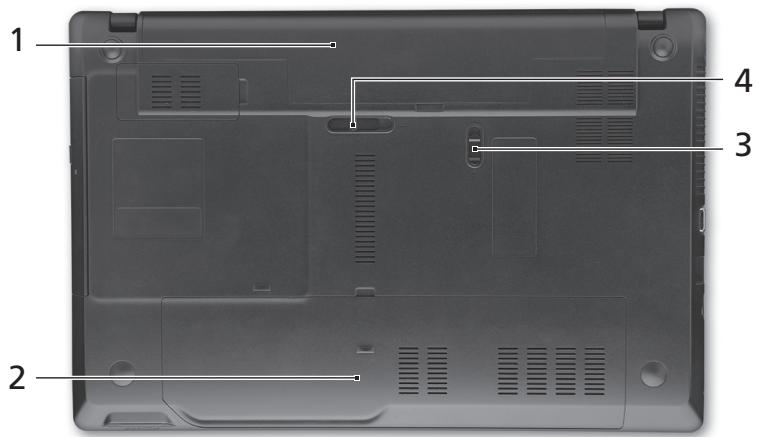

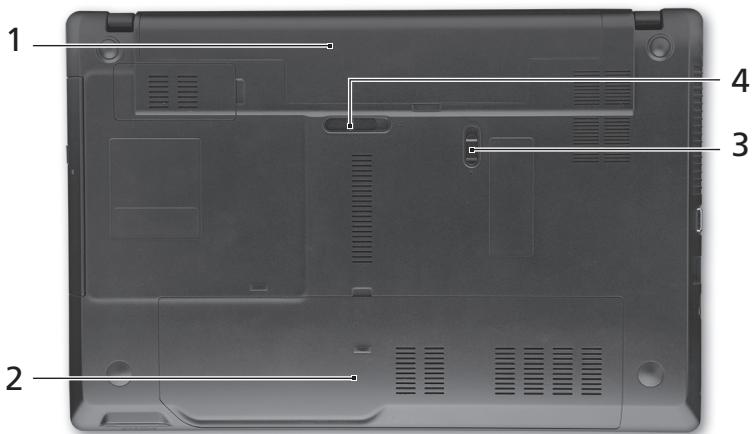

Onderkant

#	Pictogram	Item	Beschrijving
1		Batterijnis	Bevat de batterij van de computer.
2		Harde schijf nis	Bevat de harde schijf van de computer (vastgeschroefd).
		Geheugenvak	Bevat het hoofdegeuugen van de computer.
3		Batterijgrendel	Vergrendelt de accu op z'nplaats.
4		Batterijvergrendeling	Maakt de batterij los.
Omgeving		• Temperatuur: • In gebruik: 5°C tot 35°C • Niet in gebruik: -20°C tot 65°C • Vochtigheidsgraad (geen condensvorming): • In gebruik: 20% tot 80% • Niet in gebruik: 20% tot 80%

TravelMate 5740/5740Z/5340-serien

Hurtigguide

Notebook-PC i TravelMate 5740/5740Z/5340-serien

Modellnummer:

Seriennummer:

Innkjopsdato:

Innkjopssted:

#	laan	raans	raans
1

#	###	###	###
1	###	DC-in	### AC
2	###	###	### TV
3	###	VGA	### (### TV)
4	###	Ethernet (RJ-45)	Ethernet 10/100/1000
5	HDMI	HDMI	### TV
6	###	USB 2.0	### USB 2.0 (### TV)
7	###	###	###
	###	###	###

2

#	###	###	###
1	###	USB 2.0	### USB 2.0 (### ### ### USB)
2	###	###	### CD DVD
3	###	###	###
4	###	###	###
5	###	###	###
6	K	Kensington	Kensington

2

#	laanu	laanu	laanu
1
2
3
4
