MH 540 - Мотокультиватор AL-KO - Безкоштовний посібник користувача

Бренд	AL-KO
Модель	MH 540
Тип продукту	Мотокультиватор
Використання	Обробіток попередньо розпушеного ґрунту, домашнє використання
Живлення	Бензин (двигун внутрішнього згоряння)
Запуск	Шнур стартера з поверненням
Робочі інструменти	Набір ножів на валу
Засоби безпеки	Захисний екран, важіль зчеплення з кнопкою безпеки
Комплект поставки	Двигун з трансмісією, набір ножів, транспортне колесо, гальмівна підставка, захисні екрани, кермо, монтажне приладдя
Технічне обслуговування	Очищення ножів, заміна оливи двигуна та коробки передач, обслуговування свічки та повітряного фільтра, регулювання тросів Боудена
Запасні частини	Використовувати виключно оригінальні запчастини AL-KO
Гарантія	Законна гарантія від виробничих дефектів відповідно до законодавства країни покупки

Часті запитання - MH 540 AL-KO

Як запустити двигун MH 540?

Відкрийте бензиновий кран, увімкніть повітряну заслінку, якщо двигун холодний, поставте вимикач у положення ON, встановіть важіль газу на H (високий), потім швидко потягніть за шнур стартера. Після запуску двигуна вимкніть повітряну заслінку.

Як зупинити двигун?

Встановіть важіль газу на L (низький), натисніть вимикач OFF, потім закрийте бензиновий кран.

Як увімкнути ножі?

Утримуйте кнопку безпеки, потім різко натисніть важіль зчеплення на кермі. Ножі починають обертатися приблизно на половині ходу важеля.

Як регулювати глибину обробки?

Опустіть кермо, щоб заглибити гальмівну підставку, що сповільнює мотокультиватор і збільшує глибину. Підійміть кермо для прискорення та зменшення глибини.

Яку оливу використовувати для двигуна?

Перевірте окрему інструкцію до двигуна щодо рекомендованого типу та кількості оливи. Перевіряйте рівень перед кожним використанням.

Як доглядати за ножами?

Перед і після кожного використання очищайте ножі від залишків рослин і землі. Переконайтеся, що вони добре затягнуті.

Що робити, якщо двигун не запускається?

Перевірте рівень палива, якість бензину, положення важеля газу, стан свічки та повітряного фільтра. Дотримуйтесь правильної процедури запуску.

Як транспортувати мотокультиватор?

Злийте паливо з бака перед транспортуванням. Завжди транспортуйте його горизонтально, щоб уникнути витоку бензину та оливи.

Як зберігати пристрій взимку?

Злийте паливо, запустивши двигун до зупинки. Очистіть пристрій, змастіть поршень через отвір свічки та зберігайте в сухому місці на транспортному колесі.

Де знайти запасні частини?

Зверніться до найближчого сервісного центру AL-KO або відвідайте веб-сайт AL-KO для оригінальних запчастин.

ПОСІБНИК КОРИСТУВАЧА MH 540 AL-KO

ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

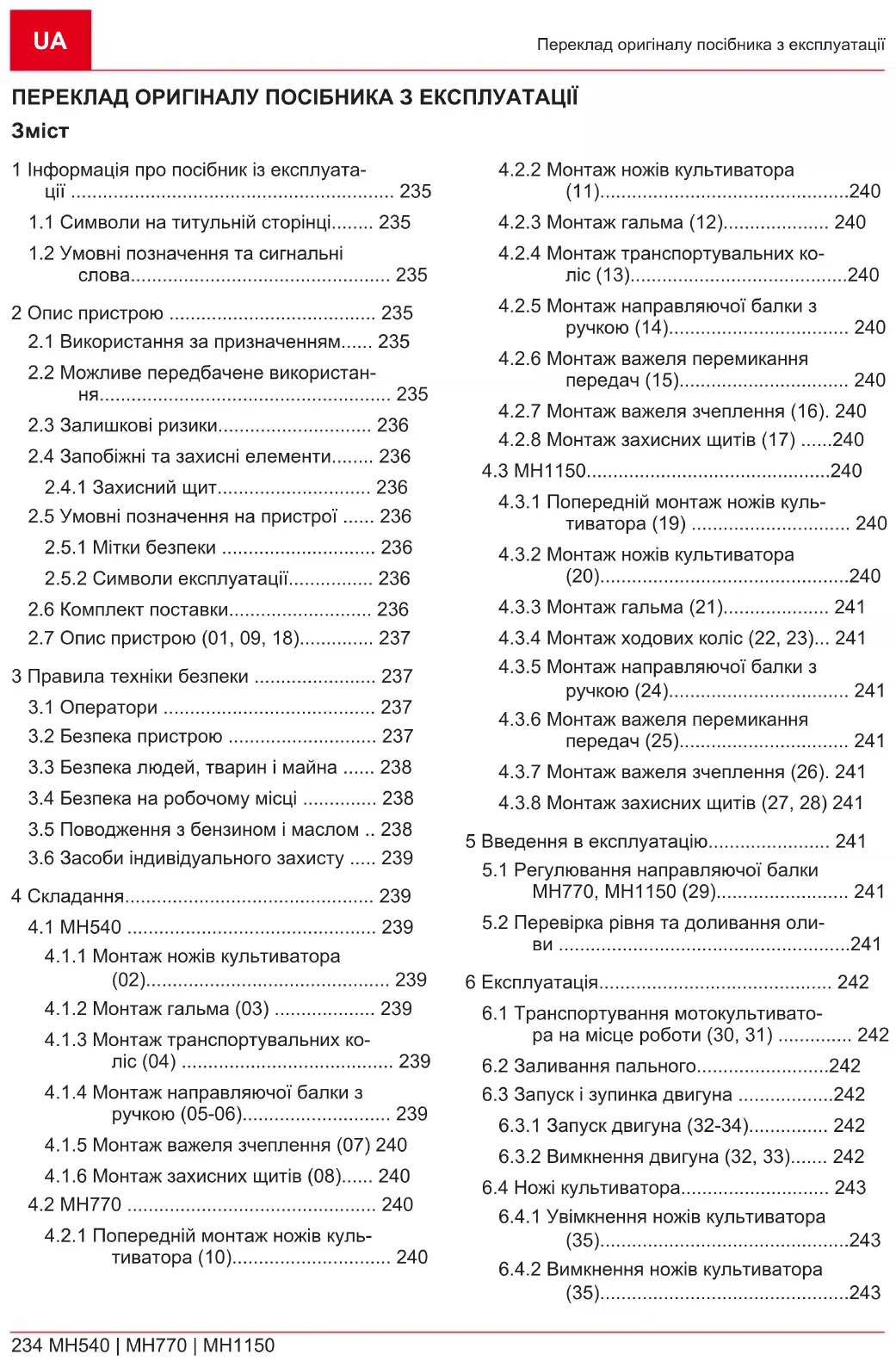

Зміст

1 Інформація про посібник із експлуата- ції 235

1.1 Символи на титульній сторінці..... 235
1.2 Умовні позначення та сигнальні слова.... 235

2 Опис пристрою 235

2.1 Використання за призначенням..... 235
2.2 Можливе передбачене використання.... 235
2.3 Залишкові ризики.... 236
2.4 Запобіжні та захисні елементи..... 236

2.4.1 Захисний щит.... 236

2.5 Умовні позначення на пристрої ..... 236

2.5.1 Мітки безпеки 236
2.5.2 Символи експлуатації..... 236

2.6 Комплект поставки.... 236
2.7 Опис пристрою (01, 09, 18)...... 237

3 Правила техніки безпеки 237

3.1 Оператори 237
3.2 Безпека пристрою 237
3.3 Безпека людей, тварин і майна ..... 238
3.4 Безпека на робочому місці ..... 238
3.5 Поводження з бензином і маслом .. 238
3.6 Засоби індивідуального захисту ..... 239

4 Складання.... 239

4.1 MH540 239

4.1.1 Монтаж ножів культиватора (02)...... 239
4.1.2 Монтаж гальма (03) 239
4.1.3 Монтаж транспортувальних коліс (04) 239
4.1.4 Монтаж направляючої балки з ручкою (05-06).... 239
4.1.5 Монтаж важеля зчеплення (07) 240
4.1.6 Монтаж захисних щитів (08)..... 240

4.2 MH770 240

4.2.1 Попередній монтаж ножів куль- тиватора (10)...... 240

4.2.2 Монтаж ножів культиватора (11)....240
4.2.3 Монтаж гальма (12)...... 240
4.2.4 Монтаж транспортувальних коліс (13).....240
4.2.5 Монтаж направляючої балки з ручкою (14).... 240
4.2.6 Монтаж важеля перемикання передач (15)...... 240
4.2.7 Монтаж важеля зчеплення (16). 240
4.2.8 Монтаж захисних щитів (17) .....240

4.3 MH1150....240

4.3.1 Попередній монтаж ножів куль- тиватора (19) 240
4.3.2 Монтаж ножів культиватора (20)....240
4.3.3 Монтаж гальма (21)...... 241
4.3.4 Монтаж ходових коліс (22, 23)... 241
4.3.5 Монтаж направляючої балки з ручкою (24).... 241
4.3.6 Монтаж важеля перемикання передач (25).... 241
4.3.7 Монтаж важеля зчеплення (26). 241
4.3.8 Монтаж захисних щитів (27, 28) 241

5 Введення в експлуатацію.... 241

5.1 Регулювання направляючої балки МН770, МН1150 (29)...... 241
5.2 Перевірка рівня та доливання оли- ви ......241

6 Експлуатація.... 242

6.1 Транспортування мотокультиватора на місце роботи (30, 31) ...... 242
6.2 Заливання пального.....242
6.3 Запуск і зупинка двигуна .....242

6.3.1 Запуск двигуна (32-34)...... 242
6.3.2 Вимкнення двигуна (32, 33)...... 242

6.4 Ножі культиватора.... 243

6.4.1 Увімкнення ножів культиватора (35)....243
6.4.2 Вимкнення ножів культиватора (35)......243

6.5 Включення і вимикання задньої передачі МН540 (36)...... 243
6.6 Обслуговування механізму пере- микання передач МН770, МН1150 (37) 243
6.7 Використання гальма.... 243

7 Технічне обслуговування та догляд..... 243

7.1 Очищення ножів культиватора ..... 243
7.2 Доливання або заміна трансмісій- ної оливи МН770, МН1150 (38) ..... 244
7.3 Техобслуговування свічки запалю- вання.... 244
7.4 Повітряний фільтр 244
7.5 Заміна моторного мастила..... 244
7.6 Регулювання тросів Боудена ..... 244

8 Усунення несправностей 244
9 Транспортування.... 245
10 Зберігання пристрою.... 245
11 Утилізація.... 245
12 Сервісне обслуговування 246
13 Гарантія.... 246

1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.
Завжди тримайте цей посібник із експлуатації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.
Передавайте пристрій іншим особам тільки разом з цим посібником із експлуатації.
■ Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що містяться в цьому посібнику з експлуатації.

1.1 Символи на титульній сторінці

Символ Значення

Обов'язково прочитайте цей по- сібник із експлуатації перед вве- денням в експлуатацію. Це є не- обхідною умовою безпечної та безвідмовної роботи.

Символ Значення

Посібник з експлуатації

Не використовуйте бензиновий пристрій поблизу відкритого полум'я або джерел тепла.

1.2 Умовні позначення та сигнальні слова

⚠️ НЕБЕЗПЕКА! Вказує на небезпечну ситуацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм.
⚠ ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести до смерті або серйозних травм.
⚠ ОБЕРЕЖНО! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести травмування легкої та середньої тяжкості.
УВАГА! Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майнового збитку.
ПРИМІТКА Спеціальні вказівки для кра- щого розуміння та полегшення роботи.

2 ОПИС ПРИСТРОЮ

2.1 Використання за призначенням

Це пристрій підходить для:

■ обробки попередньо розпушеного грунту. Пристрій слід використовувати лише в повністю зібраному стані.

Цей пристрій призначено для приватного використання. Будь-яке інше використання або несанкціоновані зміни та доповнення конструкції вважаються використанням не за призначенням і призводять до анулювання гарантії, а також втрати відповідності та відмови від будьякої відповідальності виробника за шкоду, завдану користувачеві або третій стороні.

2.2 Можливе передбачене використання

Пристрій не призначений для комерційного використання в громадських парках, на спортивних майданчиках, у сільському та лісовому господарствах.

Зверніть особливу увагу на наступне:

Цей пристрій не підходить для обробки твердого ґрунту, наприклад, витоптаного газону.

2.3 Залишкові ризики

Навіть якщо пристрій використовується належним чином, завжди існує певний залишковий ризик, який не можна виключити. Можливі наведені нижче потенційні небезпеки на основі типу та конструкції пристрою залежно від використання:

■ Пошкодження слуху за відсутності навушників.
Травми внаслідок вібрації скелета верхніх кінцівок під час тривалого використання або неправильного обслуговування пристрою.
Відкидання землі і невеликих каменів.
■ Порізи в разі торкання рук до ножів культиватора, що обертаються.

2.4 Запобіжні та захисні елементи

⚠ ПОПЕРЕДЖЕННЯ! Небезпека травму- вання. Несправність або відсутність запобіж- них та захисних елементів можуть призвести до серйозних травм.

Несправні запобіжні та захисні елементи слід відремонтувати.

У жодному разі не виводьте з ладу запобіжні та захисні елементи.

2.4.1 Захисний щит

Захисний щит захищає користувача від контакту з ножами культиватора, що обертаються та предметів, які можуть бути відкинуті цими ножами.

2.5 Умовні позначення на пристрої

2.5.1 Мітки безпеки

Символ Значення

Перед введенням в експлуатацію прочитайте посібник з експлуатації!

Обертовий інструмент! Тримайте руки й ноги на безпечній відстані.

2.5.2 Символи експлуатації

Символ Значення

Установка частоти обертання двигуна або робочої швидкості: Напрямок H (висока швидкість) = збільшення робочої швидкості. Напрямок L (низька швидкість) = зменшення робочої швидкості.

Натисніть важіль повітряної за- слінки в напрямку стрілки. Поверніть важіль паливного кра- на в напрямку стрілки.

Тільки МН770 і МН1150: — 1 = задня передача 0 = холостий хід 2 = 2 передача (висока швидкість) 1 = 1 передача (низька швидкість)

Комплект поставки включає в себе перелічені позиції. Перевірте наявність всіх позицій:

Номер компонента

1 Двигун із коробкою передач
2 Ніж культиватора з
	валом ножів культиватора
	Ніж культиватора
3 Бічні захисні шайби (МН770/МН1150)
4 Транспортувальне колесо (МН540/МН770)
5 Ходове колесо з ступицею (МН1150)
6 Гальмо
7 Защитные щиты
8 Напрямна балка
9 Приладдя для монтажу

2.7 Опис пристрою (01, 09, 18)

В описі пристрою (01, 09, 18) надається його короткий огляд.

Номер компонента

1 Важіль зчеплення

2 Напрямна балка

3 Важіль вибору передачі

4 Двигун

5 Транспортувальне колесо

6 Ніж культиватора

7 Захисні шайби

8 Захисний щит

9 Гальмо

10 Важіль газу

11 Важіль заднього ходу

12 Вимикач двигуна

Дата випуску

Дата випуску зазначена на типовій табличці виробу. Дата випуску відповідає першим чоти- рьом цифрам серійного номера XYZZ - АААААА.

X: Рік випуску
■ Y: Місяць випуску (A = січень)
■ ZZ: День випуску

З ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

⚠️ НЕБЕЗПЕКА! Ризик смерті або тяжких травм! Незнання правил техніки безпеки та експлуатації може призвести до серйозних травм і навіть смерті.

Дотримуйтесь усіх інструкцій з техніки безпеки та інструкцій з експлуатації в цьому посібнику, а також в інших посібниках з експлуатації.
Зберігайте всі документи для подальшого використання.

Загроза життю через отруєння Вихлопні гази двигуна мотокультиватора містять окис вуглецю, який може вбити лю- дину через кілька хвилин. Спостерігайте за

наведеними нижче факторами впливу до або під час використання:

У жодному разі не використовуйте мотокультиватор в закритих приміщеннях, а тільки на вулиці.
Не вдихайте відпрацьовані гази двигуна.
Вимикайте мотокультиватор, якщо відчуваєте нудоту, запаморочення або слабкість під час використання пристрою.

Використовуйте мотокультиватор лише в бездоганному технічному стані.
■ Не виводьте з ладу запобіжні та захисні пристрої.
Використовувати навушники для захисту від шуму.
Уважно прочитайте інструкції, наведені в цьому посібнику з експлуатації, а також інструкції з експлуатації двигуна та дотримуйтесь їх. Навчіться швидко зупиняти мотокультиватор.
■ Не використовуйте випускні розпилювачі або аналогічні засоби.

3.1 Оператори

■ Особам, які не досягли 16-річного віку або не ознайомлені з посібником з експлуатації, заборонено використовувати прилад. Слід дотримуватись всіх місцевих норм безпеки щодо мінімального віку оператора.
Недосвідчений оператор повинен пройти інструктаж із експлуатації пристрою, а також спеціальне навчання.
■ Не використовуйте прилад, перебуваючи під впливом алкоголю, наркотичних речовин або медикаментів.

3.2 Безпека пристрою

Використовуйте пристрій тільки за наступних умов:
якщо він не забруднений;
якщо він не пошкоджений;
якщо всі елементи керування працю- ють справно.

Не піддавайте пристрій перевантаженням. Він призначений для виконання легких робіт у приватному секторі. Перевантаження призводить до порушень нормальної роботи.

Ніколи не використовуйте пристрій зі зношеними або пошкодженими деталями. Несправні деталі завжди замінювати оригінальними запасними частинами від виробника. Якщо пристрій експлуатується зі зношеними або пошкодженими деталями, до виробника не можуть бути заявлені гарантійні вимоги.
Для виконання ремонту звертайтеся до спеціалізованої майстерні або сервісного центру.

3.3 Безпека людей, тварин і майна

Використовуйте пристрій лише для тих завдань, для яких він передбачений. Використання не за призначенням може призвести до травм і матеріальних збитків.
■ Не вмикайте пристрій, якщо в робочій зоні перебувають люди та тварини.
- Тримайте пристрій на безпечній відстані від людей та тварин або вимкніть його в разі наближення людей або тварин.
Не спрямовуйте вихлопний газовий стру- мінь двигуна на людей і тварин, а також на займисті речовини та предмети.
■ Не торкайтеся решітки повітрозабірника і вентиляційної решітки, якщо двигун працює. Деталі пристрою, що обертаються, можуть завдавати травми.
Завжди вимикайте пристрій, коли він вам не потрібен, наприклад у разі зміни робочої зони, проведення робіт з техобслуговування та догляду, під час заповнення бензо-масляної суміші.
Негайно вимикайте пристрій у разі нещасного випадку, щоб запобігти подальшим травмам і матеріальним збиткам.
■ Не використовуйте пристрій зі зношеними або пошкодженими деталями. Зношені або пошкоджені деталі можуть призвести до серйозних травм.
Зберігайте пристрій у недосяжному для ді- тей місці.

3.4 Безпека на робочому місці

Використовувати пристрій слід тільки за денного світла або яскравого штучного освітлення.
Не слід експлуатувати пристрій на твердій або пласкою основі або на схилах.
■ Не використовувати пристрій на кам'яни- стій місцевості.

■ Працюйте тільки поперек схилу.
Забороняється використовувати пристрій на схилах із нахилом більше 10°, а також працювати, рухаючись під гору або вниз.
Забезпечити стійке положення.
У робочій зоні не повинно бути сторонніх предметів.
■ Не наближайтеся до компонентів, які обертаються.
■ Не піднімайте та не переносьте пристрій з працюючим двигуном.
Під час запуску двигуна ніхто не повинен стояти перед пристроєм або робочим інструментом (ножами культиватора). Привод ножів культиватора має бути вимкнений.
Перед тим як встановлювати чи знімати транспортувальне колесо або регулювати гальмо, вимкніть двигун і дочекайтеся повної зупинки ножів культиватора.
Під час руху зі встановленим транспорту- вальним колесом двигун необхідно вимкнути, а ножі культиватора повністю зу- пинити.
Використовувати пристрій дозволяється тільки за дотримання безпечної відстані, заданої напрямним поручнем.
- Тримайте в чистоті вихлопну систему та двигун.
У разі пошкодження бака чи кришки бака виконайте заміну.

3.5 Поводження з бензином і маслом

■ Вибухо- та пожежонебезпека:
Витік бензо-повітряної суміші призводить до виникнення вибухонебезпечної атмосфери. Займання, вибух і пожежа можуть виникнути в результаті неправильного поводження з пальним та призвести до серйозних травм і навіть смерті. Дотримуйтеся таких вказівок:
Не паліть під час поводження з бензином.
Працюйте з паливом лише на відкритому повітрі, а не в приміщенні.
Обов'язково дотримуйтеся переліче- них нижче норм поведінки.

Транспортуйте та зберігайте бензин та масло тільки у призначених для цього каністрах. Переконайтеся, що у дітей немає доступу до бензину та масла, яке ви зберігаєте.

• Щоб уникнути забруднення грунту (охоро- на довкілля), зробіть усе можливе, щоб уникнути протікання бензину та масла під час заповнення на землю. Для заповнення використовуйте лійку.
  У жодному разі не заправляйте пристрій у закритих приміщеннях. Є імовірність накопичення пари бензину і як наслідок спалаху чи навіть вибуху.
  Негайно витріть пролитий бензин з пристрою та ґрунту. Перед утилізацією ганчірок, які ви використовували для витирання бензину, дайте їм висохнути у місці, яке добре провітрюється. В іншому разі можливе раптове самозаймання.
  У разі пролиття бензину виникають пари бензину. Тому не запускайте пристрій в тому ж місці, а лише на відстані не менше 3 м від нього.
  Уникайте потрапляння мінерального масла на шкіру. Не вдихайте пару бензину. Перед заправлянням пристрою завжди надягайте захисні рукавиці. Регулярно змінюйте та очищайте захисний одяг.
  Стежте, щоб бензин не потрапив на ваш одяг. У разі потрапляння бензину на одяг негайно переодягніться.
  У жодному разі не заправляйте пристрій під час роботи двигуна і тоді, коли він гарячий.

3.6 Засоби індивідуального захисту

Щоб уникнути травм голови і кінцівок, а також пошкодження органів слуху, рекомендується носити відповідний одяг і засоби захисту.
Одяг має бути відповідним (облягати) та не заважати руху. Довге волосся потрібно ховати під сіткою. Не носіть просторий одяг або аксесуари, які можуть потрапити в пристрій, наприклад, шарфи, вільні со-рочки, довгі намиста.
До засобів індивідуального захисту належать:

■ засоби захисту органів слуху та зору;

довгі штани та міцне взуття;

захисні рукавички.

4 СКЛАДАННЯ

⚠ ПОПЕРЕДЖЕННЯ! Небезпека через неповний монтаж! Використання пристрою, змонтованого не в повному обсязі, може призвести до серйозних травм.

Експлуатуйте пристрій лише тоді, коли його повністю зібрано!
■ Перед увімкненням перевірте наявність і функціональність всіх запобіжних і захис- них пристроїв!

4.1 MH540

4.1.1 Монтаж ножів культиватора (02)

1. Встановіть ножі культиватора, що входять в комплект поставки (02/1) на попередньо зібрані вали ножів культиватора (02/2).
2. Вирівняйте комплект ножів культиватора так, щоб отвори знаходилися один над одним.
3. Вставте шплінт (02/3) в отвір і зашплінтуйте його.

4.1.2 Монтаж гальма (03)

1. Вставте (03/a) кріпильну втулку гальма (03/1) в базовий кронштейн (03/2).
2. Вставте шестигранний гвинт (03/3) в отвір і накрутіть гайку.

4.1.3 Монтаж транспортувальних коліс (04)

1. Вставте тримач колеса з транспортувальним колесом (04/1) в отвір в передньому базовому кронштейні (04/2).
2. Приєднайте пружину (04/3).
3. Одягніть шайбу (04/4) і гайку (04/5) і затягніть її.

4.1.4 Монтаж направляючої балки з ручкою (05-06)

1. Встановіть обидва нижніх елемента (05/1) на базовий кронштейн (05/2) так, щоб отвори знаходилися один над одним.

2. Вставте болти (05/3).

3. Наживіть гайки та затягніть їх.

4. Встановіть (06/а) верхній елемент рукоятки (06/1) на нижній елемент так, щоб отвори знаходилися один над одним.

5. Вставте болти (06/2).

6. Наживіть шайби й гайки та затягніть ці гайки.

4.1.5 Монтаж важеля зчеплення (07)

1. Вставте важіль зчеплення (07/1) із різьбо- вими штифтами в отвори на направляючій балці (07/2).
2. Наживіть гайки (07/3) та затягніть їх.

4.1.6 Монтаж захисних щитів (08)

Защитные щиты встановлюються однаково праворуч і ліворуч від двигуна.

1. Встановіть (08/а) захисний щит (08/1) на кріпильну пластину (08/2) так, щоб отвори знаходилися один над одним.
2. Вставте болти (08/3) в отвори зверху.
3. Наживіть гайки та затягніть їх.

4.2 MH770

4.2.1 Попередній монтаж ножів культуратора (10)

На кожній кріпильній пластині вала встановлено по чотири ножі культиватора.

1. Помістіть два ножі культиватора (10/1) з кожного боку кріпильної пластини (10/2). Перемістіть кожен ніж культиватора на 90° по відношенню до наступного ножа культиватора.
2. Вставте чотири болти (10/3) в отвори в ножі культиватора та кріпильній пластині.
3. Наживіть гайки (10/4).

4.2.2 Монтаж ножів культиватора (11)

1. Одягніть комплект ножів культиватора (11/1) на вісь з обох сторін.
2. Прикріпіть додаткові комплекти ножів куль- тиватора.
3. З'єднайте всі комплекти ножів культиватора шплінтами.
4. 3 обох сторін надіньте захисну шайбу (11/2) і зафіксуйте її шплінтом.

4.2.3 Монтаж гальма (12)

1. Вставте (12/a) кріпильну втулку гальма (12/1) в базовий кронштейн (12/2).
2. Вставте шкворінь (12/3) в отвір і зафіксуйте його пружинним шплінтом.

4.2.4 Монтаж транспортувальних коліс (13)

1. Встановіть (13/а) тримач колеса з транспортувальним колесом (13/1) на передній базовий кронштейн так, щоб отвори знаходилися один над одним.

2. Вставте тримач колеса в отвір (13/2).

3. Одягніть пружинний шплінт (13/3) на три- мач колеса.

4. Одягніть шайбу (13/4) і гайку (13/5) і затягніть її.

4.2.5 Монтаж направляючої балки з ручкою (14)

1. Встановіть (14/а) направляючу балку (14/1) на базовий кронштейн (14/2).
2. Вставте гвинт (14/3) через отвір тріскачки.
3. Приєднайте затискний важіль (14/4) і за- тягніть його.

4.2.6 Монтаж важеля перемикання передач (15)

1. Нагвинтіть ручку (15/1) на важіль перемикання передач (15/2).

4.2.7 Монтаж важеля зчеплення (16)

1. Вставте важіль зчеплення (16/1) із різьбо- вими штифтами в отвори на направляючій балці (16/2).
2. Наживіть гайки (16/3) та затягніть їх.

4.2.8 Монтаж захисних щитів (17)

Захисні щити встановлюються однаково праворуч і ліворуч від двигуна.

1. Встановіть (17/a) захисний щит (17/1) на кріпильну пластину (17/2) так, щоб отвори знаходилися один над одним.
2. Встановіть поперечну балку (17/3) знизу на захисні щити.
3. Вставте болти зверху в отвори.
4. Наживіть гайки та затягніть їх.

4.3 MH1150

4.3.1 Попередній монтаж ножів культуратора (19)

На кожній кріпильній пластині вала встановлено по чотири ножі культиватора.

1. Помістіть два ножі культиватора (19/1) з кожного боку кріпильної пластини (19/2). Перемістіть кожен ніж культиватора на 90° по відношенню до наступного ножа культиватора.
2. Вставте чотири болти (19/3) в отвори в ножі культиватора та кріпильній пластині.
3. Наживіть гайки (19/4).

4.3.2 Монтаж ножів культиватора (20)

1. Одягніть комплект ножів культиватора (20/1) на вісь з обох сторін.

2. Прикріпіть додаткові комплекти ножів куль- тиватора.

3. З'єднайте всі комплекти ножів культиватора шплінтами.
4. 3 обох сторін надіньте захисну шайбу (20/2) і зафіксуйте її шплінтом.

4.3.3 Монтаж гальма (21)

1. Вставте (21/a) кріпильну втулку гальма (21/1) в базовий кронштейн (21/2).
2. Вставте шкворінь (21/3) в отвір і зафіксуйте його пружинним шплінтом.

4.3.4 Монтаж ходових коліс (22, 23)

Попередній монтаж ходових коліс (22)

Вентиль повинен знаходитися зовні ходового колеса.

1. Вирівняйте втулку колеса (22/1) з внутрішньої сторони ходового колеса (22/2) так, щоб отвори знаходилися один над одним.
2. Вставте чотири болти з шестигранною головкою (22/3) зовні через отвори.
3. Встановіть шайби і гайки (22/4) і затягніть їх.

Встановлення ходових коліс (23)

1. Встановіть (23/а) ходове колесо (23/1) на вісь (23/2).
2. Вирівняйте ходове колесо так, щоб отвори на ступиці колеса та осі знаходилися один над одним.
3. Вставте шплінт (23/3) в отвір і зашплінтуйте його.
4. Таким же чином встановіть друге колесо.

4.3.5 Монтаж направляючої балки з ручкою (24)

1. Встановіть (24/а) направляючу балку (24/1) на базовий кронштейн (24/2).
2. Вставте гвинт (24/3) через отвір тріскачки.
3. Приєднайте затискний важіль (24/4) і за- тягніть його.

4.3.6 Монтаж важеля перемикання передач (25)

1. Нагвинтіть ручку (25/1) на важіль перемикання передач (25/2).

4.3.7 Монтаж важеля зчеплення (26)

1. Вставте важіль зчеплення (26/1) із різьбо- вими штифтами в отвори на направляючій балці (26/2).
2. Наживіть гайки (26/3) та затягніть їх.

4.3.8 Монтаж захисних щитів (27, 28)

1. Встановіть передню поперечну балку (27/1) посередині базового кронштейна (27/2) так, щоб отвори знаходилися один над одним.
2. Вставте шестигранний болт і затягніть гайку.
3. Розмістіть задні поперечні балки (27/3) праворуч і ліворуч від базового кронштейна.
4. Вставте шестигранний болт і затягніть гайку.
5. Встановіть захисні щити (28/1) на поперечні балки (28/2).
6. Вставте болти з шайбами зверху через за- хисний щит і поперечну балку.
7. Наживіть гайки знизу та затягніть їх.

5 ВВЕДЕННЯ В ЕКСПЛУАТАЦИЮ

5.1 Регулювання направляючої балки МН770, МН1150 (29)

Регулювання висоти направляючої балки

Нормальне регулювання висоти направляючої балки відповідає висоті на рівні стегна.

1. Відпустіть затискний важіль (29/1) на нижньому кінці направляючої балки.
2. Нахиліть (29/а) направляючу балку до потрібної висоти.
3. Затягніть затискний важіль.

Регулювання направляючої балки в поперечному напрямку

Регулювання направляючої балки по горизонталі дозволяє запобігти витоптування вже обробленої ділянки. Направляючу балку можна переміщати вліво та вправо на 35°.

1. Злегка відкрийте поворотне руків'я (29/2), щоб його можна було зрушити в сторону.
2. Поверніть (29/b) направляючу балку вліво або вправо в потрібне положення.
3. Затягніть поворотне руків'я.

5.2 Перевірка рівня та доливання оливи

1. Перед введенням в експлуатацію та використанням слід перевіряти рівень оливи в коробці передач і двигуні.
2. Якщо рівень трансмісійної або моторної оливи занадто низький: Долити оливу.

Трансмісійна олива

див. розділ 7.2 "Доливання або заміна трансмісійної оливи МН770, МН1150 (38)", сторінка 244

Моторна олива

ПРИМИТКА Для отримання детальної інформації див. окрему Інструкцію з експлуатації двигуна.

6 ЕКСПЛУАТАЦІЯ

⚠ ПОПЕРЕДЖЕННЯ! Небезпека пошко- дження в результаті ослаблення деталей пристрою. Під час експлуатації ослаблені де- талі пристрою можуть привести до серйозних травм.

Перед перемиканням пристрою переконайтеся, що всі деталі пристрою міцно закріплені.
Прикріпіть ріжучі інструменти так, щоб во- ни не могли від'єднатися під час роботи.

6.1 Транспортування мотокультиватора на місце роботи (30, 31)

MH540 (30)

Для транспортування мотокультиватора переведіть (30/a) транспортувальне колесо в транспортне положення.

1. Посуньте (30/a) тримач колеса вправо.
2. Підніміть (30/b) колесо вгору та надійно за- фіксуйте його.
   Перед обробітком грунту переведіть (30/b) транспортувальне колесо в робоче положення.
3. Посуньте (30/a) тримач колеса вправо.
4. Опустіть (30/b) колесо вниз і надійно зафіксуйте його.

MH770 (31)

Перед обробітком грунту приведіть транспортувальне колесо в робоче положення:

1. Потягніть (31/а) тримач колеса (31/1) вправо.
2. Підніміть (31/b) вгору транспортувальне колесо.
3. Проштовхніть тримач колеса (31/1) назад через отвір.

Повернення в транспортне положення відбувається таким самим чином.

MH1150

Монтаж ходових коліс:

1. див. розділ 4.3.4 "Монтаж ходових коліс (22, 23)", сторінка 241.
   Для обробки грунту демонтуйте ходові колеса та встановіть комплекти ножів культиватора:
2. див. розділ 4.3.2 "Монтаж ножів культу- ватора (20)", сторінка 240.

6.2 Заливання пального

ПРИМИТКА Для отримання детальної інформації див. окрему Інструкцію з експлуатації двигуна.

6.3 Запуск і зупинка двигуна

6.3.1 Запуск двигуна (32-34)

1. Поверніть кран подачі палива (32/1) у напрямку стрілки, щоб відкрити подачу палива.
2. Тільки при холодному двигуні: Поверніть важіль повітряної заслінки (32/2) в напрямку стрілки.
3. Натисніть вимикач двигуна «ВКЛ» (33/1).
4. Поверніть важіль дросельної заслінки (33/3) вліво так, щоб стрілка вказувала на Н (високу швидкість).
5. Швидко потягніть (34/а) за трос стартера (34/1) і дайте йому знову повільно змотатися.

Двигун починає працювати.

1. Якщо двигун працює: Поверніть важіль повітряної заслінки назад проти напрямку стрілки до упору.
2. Якщо двигун не працює: Перевірте порядок виконання дій та знову потягніть трос стартера.
3. Якщо двигун працює з перебоями: Злегка натисніть на важіль повітряної заслінки в напрямку стрілки.

6.3.2 Вимкнення двигуна (32, 33)

1. Поверніть важіль дросельної заслінки (33/3) вправо так, щоб стрілка вказувала на L (низьку швидкість).
2. Натисніть вимикач двигуна «OFF» (ВИКЛ) (33/2).
3. Поверніть кран подачі палива (32/1) проти напрямку стрілки, щоб перекрити подачу палива.

6.4 Ножі культиватора

6.4.1 Увімкнення ножів культиватора (35)

1. Натисніть і утримуйте кнопку безпеки (35/1).
2. Щільно притисніть важіль зчеплення (35/2) вниз до направляючої балки.

На половині ходу важеля ножі культиватора почнуть обертатися, а мотокультиватор почне працювати. Після повного притиснення важеля зчеплення вниз ножі культиватора повністю включаються.

6.4.2 Вимкнення ножів культиватора (35)

⚠ ПОПЕРЕДЖЕННЯ! Небезпека через обертові елементи пристрою! Введення кінцівок в зону розміщення обертових елементів пристрою може призвести до серйозних травм!

Ніколи не торкатися працюючих обертових елементів пристрою!
Ножі культиватора не повинні обертатися при відпущеному важелі зчеплення.

1. Відпустіть важіль зчеплення (35/2).

6.5 Включення і вимикання задньої передачі MH540 (36)

1. див. розділ 6.4.1 "Увімкнення ножів куль- тиватора (35)", сторінка 243.
2. Потягніть важіль задньої передачі (36/1) до упору.

Вимкнення задньої передачі:

1. Відпустіть важіль задньої передачі (36/1).

6.6 Обслуговування механізму перемикання передач МН770, МН1150 (37)

Мотокультиватор обладнаний двома передачами переднього ходу і однією передачею заднього ходу.

Перша передня передача призначена для твердого г'рунту, при цьому ножі культиватора рухаються повільно. Друга передня передача призначена для менш твердого г'рунту, при цьому ножі культиватора рухаються швидше.

1. Відпустіть важіль зчеплення (див. розділ 6.4.2 "Вимкнення ножів культиватора (35)", сторінка 243).
2. Поверніть (37/а) важіль перемикання передач (37/1) так, щоб він відповідав бажаній

передачі на покажчику включеної передачі (1 = 1 передача, 2 = 2 передача, R = задня передача).

1. Натисніть кнопку безпеки та сильно притисніть важіль зчеплення вниз до направляючої балки (див. розділ 6.4.1 "Увімкнення ножів культиватора (35)", сторінка 243).

6.7 Використання гальма

1. Натисніть на направляючу балку мотокультиватора та, відповідно, на гальмо, щоб знизити швидкість культиватора та вплинути на глибину роботи ножів культиватора.
2. Підніміть направляючу балку мотокультиватора та, відповідно, гальмо, щоб збільшити швидкість мотокультиватора.

7 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ДОГЛЯД

⚠️ НЕБЕЗПЕКА! Ризик смерті або тяжких травм. Ризик смерті або серйозних травм через невимкнений двигун.

Всі операції виконуються з вимкненим двигуном.
⚠️ НЕБЕЗПЕКА! Загроза життю через неналежне обслуговування. Обслуговування некваліфікованими особами, а також використання недозволених запасних частин можуть привести до серйозних травм і навіть до смерті під час роботи.

■ Не знімайте запобіжні пристосування і не виводьте їх з ладу.
Використовуйте тільки дозволені оригінальні запасні частини.
Переконайтеся, що пристрій знаходиться в робочому і чистому стані шляхом регулярного і належного обслуговування.

ОБЕРЕЖНО! Небезпека травмування.

Рухомі деталі та деталі з гострими краями можуть призвести до травм.

Завжди носіть захисні рукавиці під час технічного і сервісного обслуговування та очищення!

7.1 Очищення ножів культиватора

До і після використання мотокультиватора ви- даляйте з його ножів довговолокнисті частини рослин і великі шматки землі.

7.2 Доливання або заміна трансмісійної оливи МН770, МН1150 (38)

Перевіряйте рівень оливи перед кожним використанням мотокультиватора та за потреби доливайте. Замінюйте трансмісійну оливу кожні 100 годин роботи.

Необхідний тип і кількість оливи: Див. технічні характеристики.

1. Приведіть мотокультиватор у робоче положення.
2. Викрутіть різьбову пробку (38/1) з правого боку коробки передач.
3. Під час заміни оливи: Злийте відпрацьовану оливу в ємність.
4. Заливайте нову оливу, доки її не буде видно через заливний отвір.
5. Закрутіть різьбову пробку (38/1) назад у заливний отвір.
6. Під час заміни оливи: Утилізуйте відпрацьовану оливу відповідно до положень законодавства.

Я ПРИМІТКА Масло має бути видно через заливний отвір.

7.3 Техобслуговування свічки запалювання

i ПРИМІТКА Для отримання детальної інформації див. окрему Інструкцію з експлуатації двигуна.

7.4 Повітряний фільтр

ПРИМИТКА Для отримання детальної інформації див. окрему Інструкцію з експлуатації двигуна.

7.5 Заміна моторного мастила

ПРИМИТКА Для отримання детальної інформації див. окрему Інструкцію з експлуатації двигуна.

7.6 Регулювання тросів Боудена

Для точного налаштування використовується регулюючий гвинт на напрямній балці та на консолі двигуна.

1. Відпустіть контргайки.
2. Поверніть регулювальний гвинт, щоб подовжити або скоротити шлях тросів Боуде-на.
3. Знову затягніть контргайки.

ПРИМІТКА Ножі культиватора мають по- чинати обертатися тільки після того, як важіль пройшов половину шляху.

Газовий трос

ПРИМИТКА Для отримання детальної інформації див. окрему Інструкцію з експлуатації двигуна.

8 УСУНЕННЯ НЕСПРАВНОСТЕЙ

i ПРИМІТКА У разі виникнення пошко- джень, які не зазначені в цій таблиці, або по- шкоджень, з якими користувач не може впора- тися сам, слід звернутися до нашої служби підтримки.

Несправність Причина Усунення
Потужність двигуна знижується.	Повітряний фільтр забитий Перевірка та очищення повітряного фільтра
	Проблеми з загорянням Зверніться до сервісного центру
	Ножі культиватора забруднені	Очистіть ножі культиватора
Двигун не запускається.	Невідповідне пальне Заповніть пальне
	Погане, забруднене, старе пальне в баку.	Очистіть бак і заповніть свіже пальне
	Неправильна процедура запуску	Виконайте правильну процедуру запуску
	Важіль газу знаходиться в неправильному положенні	Встановіть важіль газу в положення «START» (Пуск)
	Дефект свічки запалювання	Див. Інструкції до двигуна.
	Повітряний фільтр Див. Інструкції до двигуна.
Ножі культиватора не обертаються	Несправність клинового ременя	Зверніться до сервісного центру
	Пошкодження коробки передач	Зверніться до сервісного центру
	Ніж культиватора ослаблений	Затягніть ніж культиватора
	Трос Боудена розтягнутий або ослаблений	Відрегулюйте трос Боудена

9 ТРАНСПОРТУВАННЯ

■ Мотокультиватор дозволено транспортувати лише з порожнім паливним баком.
Завжди транспортуйте мотокультиватор в горизонтальному положенні, в іншому разі можуть виникнути:
витік палива і масла
виділення диму
■ ускладнень при запуску
закоптіння свічок запалювання

10 ЗБЕРІГАННЯ ПРИСТРОЮ

Після кожного використання ретельно очищайте пристрій і за потреби встановлюйте всі захисні кришки. Зберігайте пристрій у сухому місці, що закривається, недоступному для дітей.

Якщо ви не маєте наміру використовувати пристрій протягом понад 2-3 місяців, слід виконати наступні роботи, щоб уникнути пошко- джень:

1. Спорожнення паливного бака:

Залиште двигун працювати, доки він не зупиниться сам по собі. Після цього в паливному баку та карбюраторі не залишиться бензо-масляної суміші, і в них не зможуть виникнути відкладення.

1. Очищення пристрою:

Протріть весь пристрій, а також приладдя, ганчіркою. Не використовуйте бензин або інші розчинники!

Видаліть бруд з усіх отворів обладнання (в тому числі з отворів для охолодження двигуна).

1. Змастіть маслом циліндри:

■ Дозвольте пристрою повністю охолонути.
Від'єднайте штекер свічки запалювання та відкрутіть свічку запалювання.
Крапніть трохи масла в отвір свічки запалювання.
■ Повільно потягніть ручку стартера, щоб поршні рухалися, а масло розподілялося по циліндру.

1. Покладіть пристрій на транспортувальне колесо та не зберігайте його в нахиленому положенні.
2. Зберігайте пристрій по можливості в сухому місці.

11 УТИЛІЗАЦІЯ

Використані бензин і моторне мастило не відносяться до побутового сміття. Іх слід збирати і утилізувати окремо!

■ Перед утилізацією пристрою слід спорожнити паливний бак і масляний бак двигуна!
Упаковка, прилад і приладдя виготовлені з придатних для переробки матеріалів і підлягають відповідній утилізації.

12 СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий

сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням:

До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк давності визначається законодавством країни, у якій прилад було куплено.

Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуатації
Використання приладу за призначенням
Використання оригінальних запчастин

Гарантія анулюється за таких умов:

■ Самовільний ремонт
■ Самовільна зміна технічних характеристик
Використання не за призначенням

Гарантія не поширюється на:

Пошкодження лакофарбового покриття, причинене звичайним зношуванням
частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (х)
■ Двигуни внутрішнього згоряння (діє гарантія виробника двигуна)

Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим споживачем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авторизовану сервісну службу. Це гарантійне зобов'язання не змінює встановлені законом претензії покупця до продавця.

Russia

вул. Броварська 156, 07442

с. Велика Димерка, Броварській район,

Київська область, Україна

Телефон/факс: [phone] / 09

UK
