Marka	AL-KO
Model	MH 540
Tip proizvoda	Motokultivator
Upotreba	Obrada prethodno omekšanog tla, kućna upotreba
Napajanje	Benzin (motor sa unutrašnjim sagorevanjem)
Pokretanje	Uže startera sa automatskim vraćanjem
Radni alati	Set noževa montiran na osovinu
Sigurnosni uređaji	Zaštitni ekran, poluga kvačila sa sigurnosnim dugmetom
Sadržaj isporuke	Motor sa menjačem, set noževa, transportni točak, kočiona noga, zaštitni ekrani, upravljač, pribor za montažu
Održavanje	Čišćenje noževa, zamena ulja motora i menjača, održavanje svećice i vazdušnog filtera, podešavanje Bowden kablova
Rezervni delovi	Koristiti isključivo originalne AL-KO delove
Garancija	Zakonska garancija protiv fabričkih grešaka prema zakonima zemlje kupovine

Često postavljana pitanja - MH 540 AL-KO

Kako pokrenuti motor MH 540?

Otvorite ventil za benzin, aktivirajte prigušivač (choke) ako je motor hladan, postavite prekidač na ON, postavite gas na H (high), a zatim brzo povucite uže startera. Kada motor proradi, isključite prigušivač.

Kako zaustaviti motor?

Postavite gas na L (low), pritisnite prekidač na OFF, zatim zatvorite ventil za benzin.

Kako uključiti noževe?

Držite pritisnuto sigurnosno dugme, a zatim snažno pritisnite polugu kvačila na upravljaču. Noževi počinju da se okreću na pola puta poluge.

Kako podesiti dubinu rada?

Spustite upravljač da biste pritisnuli kočionu nogu, što usporava motokultivator i povećava dubinu. Podignite upravljač da biste ubrzali i smanjili dubinu.

Koje ulje koristiti za motor?

Pogledajte zasebno uputstvo za motor za preporučeni tip i količinu ulja. Proverite nivo pre svake upotrebe.

Kako održavati noževe?

Pre i posle svake upotrebe, očistite noževe da biste uklonili ostatke biljaka i zemlje. Proverite da li su dobro zategnuti.

Šta učiniti ako motor neće da se upali?

Proverite nivo goriva, kvalitet benzina, položaj ručice gasa, stanje svećice i vazdušnog filtera. Sledite ispravnu proceduru pokretanja.

Kako transportovati motokultivator?

Ispraznite rezervoar goriva pre transporta. Uvek je transportujte horizontalno kako biste izbegli curenje benzina i ulja.

Kako skladištiti uređaj za zimu?

Ispraznite rezervoar tako što ćete pustiti motor da radi dok ne stane. Očistite uređaj, podmazite klip kroz otvor svećice, i odložite ga na suvo mesto, na transportnom točku.

Gde pronaći rezervne delove?

Kontaktirajte najbližu AL-KO servisnu službu ili posetite AL-KO veb-sajt za originalne rezervne delove.

KORISNIČKI PRIRUČNIK MH 540 AL-KO

6 Upravljanje.... 79

6.1 Premik motornega prekopalnika na delovno mesto (30, 31) ...... 79
6.2 Točenje goriva.... 79
6.3 Zagon in izklop motorja 79

6.3.1 Zagon motorja (32–34) 79
6.3.2 Izklop motorja (32, 33) ..... 79

6.4 Sekalni noži.... 79

6.4.1 Vklop sekalnih nožev (35)...... 79
6.4.2 Izklop sekalnih nožev (35) ...... 80

6.5 Vklop in izklop vzvratne prestave MH540 (36) 80

6.6 Upravljanje prestav MH770, MH1150 (37)....80
6.7 Uporaba zavorne ostroge.... 80

Z napravo delajte samo, ko je popolnoma montirana.

6 Upravljanje.... 90

6.1 Motornu kopačicu otkotrljajte do rad- nog mjesta (30, 31) ...... 90
6.2 Ulijevanje goriva.... 90
6.3 Pokretanje i isključivanje motora...... 90

6.3.1 Pokretanje motora (32 - 34)...... 90
6.3.2 Isključivanje motora (32, 33)...... 90

6.4 Nož za usitnjavanje 91

6.4.1 Uključenje noža za usitnjavanje (35)....91
6.4.2 Isključenje noža za usitnjavanje (35)....91

Uređajem se smije raditi samo kada je potpuno montiran.

Uređaj nije zaprljan.
Uređaj nije oštećen.
■ Funkcioniraju svi upravljački elementi.

Nemojte pušiti dok rukujete s benzinom.
- Benzinom rukujte samo na otvorenom i nikada u zatvorenim prostorima.
Obavezno poštujte pravila ponašanja na-vedena u nastavku.

- Benzin i ulje transportirajte i skladištite samo u odobrenim spremnicima. Osigurajte da djeca nemaju pristup spremljenom benzinu i ulju.

Na svakoj zadržnoj ploči vratila montiraju se četiri noža za usitnjavanje.

1. Postavite dva noža za usitnjavanje (10/1) na svakoj strani zadržne ploče (10/2). Pritom svaki nož za usitnjavanje pomaknite za 90° od sljedećega.
2. Umetnite četiri vijka (10/3) kroz otvore u nožu za usitnjavanje i zadržnoj ploči.
3. Navrtite matice (10/4).

4.2.2 Montiranje noža za usitnjavanje (11)

1. Na obje strane postavite sklop noževa za usitnjavanje (11/1) na prihvat osovine.
2. Nataknite dodatne sklopove noževa za usitnjavanje.
3. Udlagama međusobno spojite sve sklopove noževa za usitnjavanje.
4. Na obje strane nataknite po jedan zaštitni disk (11/2) i osigurajte ga udlagom.

4.2.3 Montiranje kočnice (12)

1. Pričvrsnu čahuru mamuze kočnice (12/1) utaknite u osnovni nosač (12/2) (12/a).
2. Kroz otvor gurnite utični zatik (12/3) i osigu- rajte ga opružnom rascjepkom.

4.2.4 Montiranje transportnog kotača (13)

1. Držač kotača s transportnim kotačem (13/1) gurnite na prednji osnovni nosač (13/a), tako da provrti budu jedan iznad drugoga.
2. Držač kotača utaknite u provrt (13/2).
3. Oprugu (13/3) gurnite na držač kotača.
4. Postavite podlošku (13/4) i maticu (13/5) te ih pritegnite.

4.2.5 Montiranje upravljača s ručkom (14)

1. Postavite upravljač (14/1) na osnovni nosač (14/2) (14/a).
2. Vijak (14/3) utaknite kroz zapinjač.
3. Utaknite steznu polugu (14/4) i pritegnite.

4.2.6 Montiranje poluge mjenjača (15)

Na svakoj zadržnoj ploči vratila montiraju se četiri noža za usitnjavanje.

1. Postavite dva noža za usitnjavanje (19/1) na svakoj strani zadržne ploče (19/2). Pritom svaki nož za usitnjavanje pomaknite za 90° od sljedećega.
2. Umetnite četiri vijka (19/3) kroz otvore u nožu za usitnjavanje i zadržnoj ploči.
3. Navrtite matice (19/4).

4.3.2 Montiranje noža za usitnjavanje (20)

1. Na obje strane postavite sklop noževa za usitnjavanje (20/1) na prihvat osovine.
2. Nataknite dodatne sklopove noževa za usitnjavanje.
3. Udlagama međusobno spojite sve sklopove noževa za usitnjavanje.
4. Na obje strane nataknite po jedan zaštitni disk (20/2) i osigurajte ga udlagom.

4.3.3 Montiranje kočnice (21)

1. Pričvrsnu čahuru kočnice (21/1) utaknite u osnovni nosač (21/2) (21/a).
2. Kroz otvor gurnite utični zatik (21/3) i osigu- rajte ga opružnom rascjepkom.

4.3.4 Montiranje kotača za vožnju (22, 23)

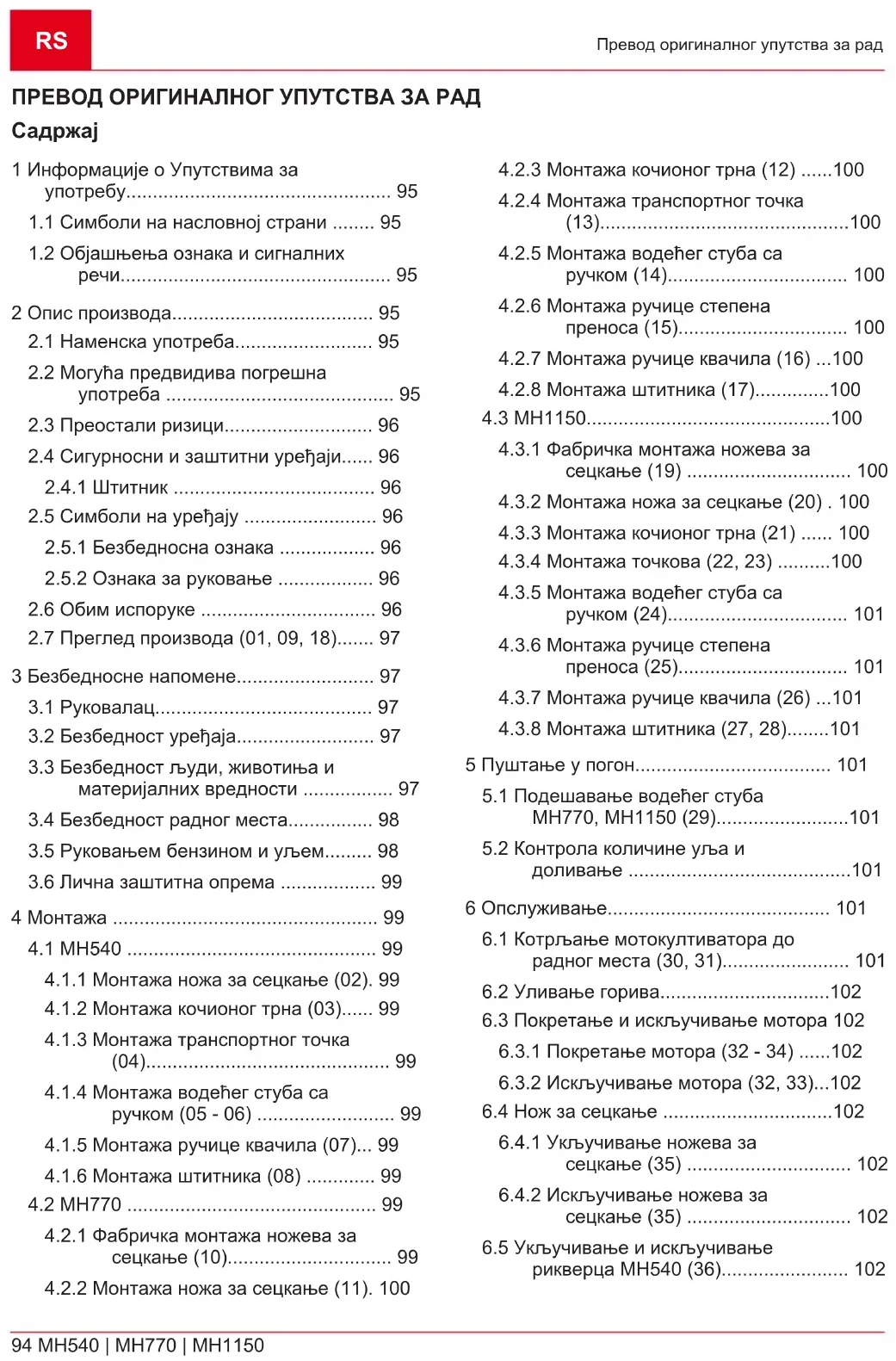

1 Информације о Упутствима за употребу....95

1.1 Символи на насловној страни ..... 95
1.2 Објашњења ознака и сигналних речи.... 95

2 Опис производа.... 95

2.1 Наменска употреба.... 95
2.2 Могућа предвидива погрешна употреба 95
2.3 Преостали ризици.... 96
2.4 Сигурносни и заштитни уређаји..... 96

2.4.1 Штитник 96

2.5 Символи на уређају 96

2.5.1 Безбедносна ознака 96
2.5.2 Ознака за руковање ...... 96

2.6 Обим испоруке 96
2.7 Преглед производа (01, 09, 18)..... 97

3 Безбедносне напомене.... 97

3.1 Руковалац.... 97
3.2 Безбедност уређаја.... 97
3.3 Безбедност људи, животиња и материјалних вредности ..... 97
3.4 Безбедност радног места.... 98
3.5 Руковањем бензином и уљем...... 98
3.6 Лична заштитна опрема ..... 99

4 Монтажа 99

4.1 MH540 99

4.1.1 Монтажа ножа за сецкање (02). 99
4.1.2 Монтажа кочионог трна (03)..... 99
4.1.3 Монтажа транспортног точка (04)....99
4.1.4 Монтажа водећег стуба са ручком (05 - 06) ...... 99
4.1.5 Монтажа ручице квачила (07)... 99
4.1.6 Монтажа штитника (08) ...... 99

4.2 MH770 99

4.2.1 Фабричка монтажа ножева за сецкање (10).... 99
4.2.2 Монтажа ножа за сецкање (11). 100

4.2.3 Монтажа кочионог трна (12) .....100
4.2.4 Монтажа транспортног точка (13)....100
4.2.5 Монтажа водећег стуба са ручком (14).... 100
4.2.6 Монтажа ручице степена преноса (15).... 100
4.2.7 Монтажа ручице квачила (16) ...100
4.2.8 Монтажа штитника (17)......100

4.3 MH1150....100

4.3.1 Фабричка монтажа ножева за сецкање (19) 100
4.3.2 Монтажа ножа за сецкање (20) . 100
4.3.3 Монтажа кочионог трна (21) ..... 100
4.3.4 Монтажа точкова (22, 23) .....100
4.3.5 Монтажа водећег стуба са ручком (24).... 101
4.3.6 Монтажа ручице степена преноса (25).... 101
4.3.7 Монтажа ручице квачила (26) ...101
4.3.8 Монтажа штитника (27, 28)......101

5 Пуштање у погон.... 101

5.1 Подешавање водећег стуба МН770, МН1150 (29)....101
5.2 Контрола количине уља и доливање ....101

6 Опслуживање.... 101

6.1 Котрљање мотокултиватора до радног места (30, 31).... 101
6.2 Уливање горива....102
6.3 Покретање и искључивање мотора 102

6.3.1 Покретање мотора (32 - 34) .....102
6.3.2 Искључивање мотора (32, 33)...102

6.4 Нож за сецкање .....102

6.4.1 Укључивање ножева за сецкање (35) 102
6.4.2 Искључивање ножева за сецкање (35) 102

6.5 Уклъучивање и искључивање рикверца МН540 (36).... 102

6.6 Руковање мењачем МН770, МН1150 (37).... 103
6.7 Коришћење кочионог трна ..... 103

7 Одржавање и нега.... 103

7.1 Чишћење ножа за сецкање ...... 103
7.2 Доливање или замена уља за менљаче МН770, МН1150 (38)...... 103
7.3 Одржавање свећице.... 103
7.4 Филтер за ваздух 103
7.5 Замена моторног уља.... 103
7.6 Додатно подешавање Боуденове ужади 104

8 Помоћ код сметњи.... 104
9 Транспорт.... 104
10 Складиштење уређаја.... 104
11 Одлагање.... 105
12 Служба за кориснике/Сервис ..... 105
13 Гаранција 105

Код немачке верзије се ради о оригиналном упутству за употребу. Верзије на свим осталим језицима су преводи оригиналног упутства за употребу.
Ова упутства за употребу држите на лако доступном месту да би вам увек била при руци када будете требали одређене информације о уређају.
■ Уређај предајте новом власнику само са Упутством за употребу.
■ Прочитајте и следите све безбедносне и упозоравајуће напомене из овог упутства за употребу.

1.1 Симболи на насловној страни

Символ Значење

Пре првог коришћења обавезно пажљиво прочитајте ова Упутства за употребу. То је услов за безбедан рад и неометано руковање.

Символ Значење

Упутство за употребу

Бензинским уређајем немојте радити у близини отвореног пламена или извора топлоте.

1.2 Објашњења ознака и сигналних речи

⚠️ ОПАСНОСТ! Указује на непосредну опасност која ће – ако се не избегне – изазвати смрт или тешку повреду.

⚠️ УПОЗОРЕЊЕ! Указује на потенцијалну опасност која би – ако се не избегне – могла изазвати смрт или тешку повреду.

⚠️ ОПРЕЗ! Указује на потенцијалну опасност која би – ако се не избегне – могла изазвати мале или блаже повреде.

ПАЖЊА! Указује на ситуацију која би – ако се не избјегне – могла проузроковати материјалну штету.

НАПОМЕНА Посебне напомене за болье разумевање и руковање.

2 ОПИС ПРОИЗВОДА

- Обраду претходно растресеног земљишта.

Са уређајем сме да се ради само када је потпуно монтиран.

Овај уређај је предвиђен искључиво за приватну употребу. Сваки другачији начин коришћења, као и недозвољене преправке или доградње се сматра ненаменском употребом и доводи до престанка важења гаранције, губитка усаглашености са прописима и одбијања сваке одговорности произвођача за штету корисника или трећих лица.

2.2 Могућа предвидива погрешна употреба

Уређај није предвиђен ни за комерциајлну употребу у јавним парковима и спортским објектима ни за употребу у польопривреди и шумарству.

Пре свега водите рачуна о следећем:

Овај уређај није погодан за прераду чврстог земљишта, нпр. угаженог травњака.

2.3 Преостали ризици

Чак и при правилној употреби уређаја увек ће постојати известан преостали ризик, који не може да се искључи. Из врсте и конструкције уређаја могу да се изведу следеће потенцијалне опасности, зависно од употребе:

Оштећење слуха, ако се не носи заштита од буке.
Физичке повреде уследиле су вибрације шаке и руке, када се уређај користи дуже време или се не одржава како је прописано.
Избацивање земље и каменчића.
■ Посекотине приликом сезања рукама у ротирајуће ножеве за сецкање.

2.4 Сигурносни и заштитни уређаји

УПОЗОРЕЊЕ! Опасност од повреде.

Неисправни и деактивирани сигурносни и заштитни уређаји могу да доведу до тешких повреда.

Дајте неисправне сигурносне и заштитне уређаје на поправку.
Никада немојте деактивирати сигурносне и заштитне уређаје.

2.4.1 Штитник

Штитник штити руковаоца од ротирајућих ножева за сецкање и предмета који се избацују.

2.5 Симболи на уређају

Пре пуштања у рад прочитајте упутство за употребу!

Ротирајући алат! Држите руке и ноге ван домашаја.

2.5.2 Ознака за руковање

Символ Значење

Подешавање броја обртаја мотора одн. радне брзине:

Смер Н (high) = повећавање радне брзине.

Смер L (low) = смањење радне брзине.

Гурните ручицу славине за бензин у смеру стрелице.

Само MH770, MH1150:

• 1 = рикверц
  0 = празан ход
  2 = 2. степен преноса (већа брзина)
  1 = 1. степен преноса (мања брзина)

2.6 Обим испоруке

У обим испоруке спадају и овде набројане позиције. Проверите да ли су све позиције садржане:

Бр. Компонента

1 Мотор са преносником

2 Комплет ножева за сецкање са

3 Бочне заштитне плоче (МН770/МН1150)

4 Транспортни точак (МН540/МН770)

5 Точкови са главчинама (МН1150)

6 Кочиони трн

7 Штитници

8 Водећи стуб

9 Монтажни прибор

2.7 Преглед производа (01, 09, 18)

Преглед производа (01, 09, 18) даје преглед уређаја.

Бр. Компонента

1 Ручица квачила

2 Водећи стуб

3 Ручица за избор брзине

4 Мотор

5 Транспортни точак

6 Нож за сецкање

7 Заштитне плоче

8 Штитник

9 Кочиони трн

10 Ручица за гас

11 Ручица за рикверц

12 Прекидач мотора

3 БЕЗБЕДНОСНЕ НАПОМЕНЕ

⚠️ ОПАСНОСТ! Опасност по живот и опасност од тешких повреда! Непознавање безбедносних напомена и упутстава за употребу може да доведе до најтежих повреда, па и до смрти.

Обратите пажњу на све безбедносне напомене и инструкције у овом упутству за употребу, као и на сва наведена упутства за употребу, пре него што кренете са употребом уређаја.
Сачувајте сву испоручену документацију ради будуће употребе.
Опасност по живот због тровања Издувни гасови мотокултиватора садрже угљен моносид, који може да убије човека за само неколико минута. Пре одн. током коришћења обратите пажњу на следеће:

Никада немојте да радите са мотокултиватором у затвореним просторијама, већ само напољу.
■ Немојте удисати издувне гасове мотора.
Искључите мотокултиватор, ако приликом коришћења уређаја осећате мучнину, вртоглавицу или слабост.

Користите мотокултиватор само у беспрекорном стању.
■ Немојте стављати безбедносне и заштитне уређаје ван погона.
■ Носите заштиту од буке.
Пажљиво прочитајте и придржавајте се овог упутства за употребу и упутства за употребу мотора. Научите да брзо угасите мотокултиватор.
■ Немојте да користите спрејеве за стартовање и слично.

3.1 Руковалац

■ Особе млађе од 16 година или особе које не познају упутство за употребу, не смеју користити уређај. Водити рачуна о специфичним локалним безбедносним прописима у вези са минималном старошћу корисника.
■ Неискусна особа задужена за руковање мора да се упути и обучи за руковање уређајем.
■ Немојте руководи уређајем под утицајем алкохола, дрога или лекова.

3.2 Безбедност уређаја

Користити уређај само под следећим условия:

Уређај није запрљан.
Уређај не показује оштећења.
Сви командни елементи функционишу.

■ Не преоптерећивати уређај. Уређај је намењен за лакше радове у приватном окружењу. Преоптерећења доводе до оштећења уређаја.
Никада не користити уређај са истрошеним или неисправним деловима. Увек заменити неисправне делове оригиналним резервним деловима произвођача. Ако се уређај користи са истрошеним или неисправним деловима, неће бити могуће да се остваре права по основу гаранције у односу на произвођача.
Радове поправке смеју да изводе само компетентне стручне фирме или наши сервиси.

3.3 Безбедност људи, животиња и материјалних вредности

Користите уређај само за one радове за које је предвићен. Ненаменска употреба може да доведе до повреда, као и да оштети материјалне вредности.

Укључите уређај само ако се у радном подручју не задржавају људи и животиње.
■ Придржавајте се безбедносног растојања у односу на људе и животиње, одн. искључите уређај, ако се приближе људи и животиње.
Никада немојте да усмеравате млаз издувног гаса мотора на људе или животиње, нити на запаљиве производе и предмете.
Никада немојте да пружате руке у усисне и вентилационе решетке, ако мотор ради. Услед ротирајућих делова уређаја може да дође до повреда.
Увек искључите уређај, ако вам није неопходан, нпр. приликом промене радног подручја, приликом радова одржавања и неге, приликом уливања смеше бензина и уља.
■ Приликом незгоде одмах искључите уређај, да бисте избегли даље повреде и материјална оштећења.
■ Никад немојте да користите уређај са истрошеним или неисправним деловима. Истрошени или неисправни делови уређаја могу да проузрокују тешке повреде.
Чувајте уређај ван домашаја деце.

3.4 Безбедност радног места

Радите само при дневном светлу или врло светлом вештачком светлу.
Уређај сме да се користи само на чврстој и равној подлози и не на стрмим падинама.
■ Немојте употребљавати уређај на каменитом тлу.
■ Увек радите попречно на падину.
■ Немојте радити уз падину или низ падину, нити на падинама са нагибом већим од 10°.
■ Водите рачуна о стабилности.
■ Уклоните страна тела из радног подручја.
Руке и ноге немојте доводити у близину ротирајућих делова.
Никада немојте подизати или носити уређај када мотор ради.
- Приликом покретања мотора нико не сме да стоји испред уређаја одн. радних алата (ножева за сецкање) – погон ножева за сецкање мора да буде искључен.

■ Монтажа и демонтажа транспортног точка, одн. подешавање кочионог трна само када је мотор исклъучен и када ножеви за сецкање мирују.
■ Приликом вожње са монтираним транспортним точком искључите мотор и сачекајте стање мировања ножева за сецкање.
Употреба уређаја дозвољена је само уз придржавање безбедносног размака датог водећим стубом.
Одржавајте ауспух и мотор чистим.
Замените оштећени резервоар или затварач резервоара.

3.5 Руковањем бензином и уљем

Опасност од експлозије и пожара: Услед смеше бензина и ваздуха настаје експлозивна атмосфера. Лупкање, експлозија и пожар при неправилном руковању горивом могу довести до тешких повреда, па и до смрти. Имајте у виду следеће:

Немојте пушити, ако рукујете бензином.
Бензином рукујте само на отвореном и никак у затвореним просторијама.
Обавезно водите рачуна о правилима понашања наведеним у наставку.

Транспортујте и складиштите бензин и уље искључиво у за то дозвољеним посудама. Уверите се да деца немају приступ ускладиштеном бензином и уљем.

У сврху спречавања контаминације тла (заштита животне средине) се уверите да при точењу никакав бензин и уље не могу да продру у тло. За точење користите левак.

Никада немојте натакати уређај у затвореним просторима. На поду може да дође до скупљања испарења бензина и на тај начин до лупкања или чак до експлозије.

Неизоставно обришите просути бензин са уређаја и са тла. Оставите текстил којим сте покупили бензин да се суши на добро проветреном месту, пре него што одложите тај текстил на отпад. У противном може да дође до неочекиваног самопальења.

■ Ако сте просули бензин, настаће испарења бензина. Због тога немојте да

покренете уређај на истом месту, већ најмање 3 m удаљено од тог места.

Спречите додир коже са производима од минералног уља. Немојте да удишете испарења бензина. У сврху точења горива увек носите заштитне рукавице. Редовно мењајте и чистите заштитну одећу.
Водите рачуна да ваша одећа не дође у додир са бензином. Ако бензин доспе на вашу одећу, одмах промените одећу.
■ Никада немојте да точите гориво у уређај када мотор ради или када је врућ.

■ Да би се избегле повреде на глави и удовима, као и оштећење слуха, препоручује се ношење прописане одеће и заштитне опреме.

Одећа би требало да буде сврсисходна (уска) и не сме да омета. У случају дуге косе обавезно носите мрежицу за косу. Микада немојте носити лепршаве делове одеће или предмете, који би могли бити увучени у уређај, нпр. мараме, широке мајице, дугачке огрлице.

■ Лична заштитна опрема састоји се од:
Заштите од буке и заштитних наочара
дугачких панталона и чврстих ципела
Заштитних рукавица

4 МОНТАЖА

⚠️ УПОЗОРЕЊЕ! Опасност због непотпуне монтаже! Употреба непотпуно монтираног уређаја може да доведе до тешких повреда.

Уређај сме да ради само ако је потпуно монтиран!
■ Пре укључивања проверите све сигурносне и заштитне уређаје, да ли су присутни и да ли функционишу!

4.1 MH540

4.1.1 Монтажа ножа за сецкање (02)

1. Испоручене комплете ножева за сецкање (02/1) натакнути на фабрички монтиране комплете ножева за сецкање (02/2).
2. Позиционирати комплет ножева за сецкање, тако да се отвори налазе један изнад другог.
3. Преклопну расцепку (02/3) гурнути кроз отвор и причврстити заклапањем.

4.1.2 Монтажа кочионог трна (03)

1. Причврсну чауру кочионог трна (03/1) у основни носач (03/2) гурнути (03/a).
2. Шестоугаони завртањ (03/3) гурнути кроз отвор и наврнути навртку.

4.1.3 Монтажа транспортног точка (04)

1. Држач точка са транспортним точком (04/1) гурнути кроз отвор у предъем основном носачу (04/2).

2. Натакните опругу (04/3).

3. Ставити подлошку (04/4) и навртку (04/5) и затегнути.

4.1.4 Монтажа водећег стуба са ручком (05 - 06)

1. Оба доња стуба (05/1) позиционирати на основном носачу (05/2), тако да отвори буду један изнад другог.
2. Гурнути завртње (05/3) до краја.
3. Ставити и затегнути навртке.
4. Горњи стуб (06/1) позиционирати (06/a) на доњи стуб, тако да отвори буду један изнад другог.
5. Гурнути завртње (06/2) до краја.
6. Натакнути подлошке и навртке и затегнути их.

4.1.5 Монтажа ручице квачила (07)

1. Ручицу квачила (07/1) навојним чивијама гурнути кроз отворе на водећем стубу (07/2).
2. Ставити навртке (07/3) и затегнути.

4.1.6 Монтажа штитника (08)

Штитници се на исти начин монтирају десно и лево од мотора.

1. Штитник (08/1) на придржном лиму (08/2) позиционирати (08/a), тако да отвори буду један изнад другог.
2. Завртње (08/3) одозго гурнути у отворе.
3. Ставити и затегнути навртке.

4.2 MH770

4.2.1 Фабричка монтажа ножева за сецкање (10)

На сваку придржну плочу вратила се монтирају четири ножа за сецкање.

1. Поставите два ножа за сецкање (10/1) на свакој страни придржне плоче (10/2). Притом сваки нож за сецкање померите за 90° у односу на следећи.

2. Гурните четири завртња (10/3) кроз отворе у ножу за сецкање и придржној плочи.

3. Одврните навртке (10/4).

4.2.2 Монтажа ножа за сецкање (11)

1. На обе стране гурните један комплет ножева за сецкање (11/1) на прихват осовине.
2. Натакните додатне комплете ножева за сецкање.
3. Све комплете ножева за сецкање међусобно спојити преклопним расцепкама.
4. На обе стране гурнути заштитну подлошку (11/2) и осигурати са по једном преклопном расцепком.

4.2.3 Монтажа кочионог трна (12)

1. Причврсну чауру кочионог трна (12/1) у основни носач (12/2) гурнути (12/a).
2. Утични клин (12/3) гурнути кроз отвор и осигурати опружном расцепком.

4.2.4 Монтажа транспортног точка (13)

1. Држач точка са транспортним точком (13/1) гурнути (13/a) на предњи основни носач, тако да отвори буду један изнад другог.
2. Држач точка гурнути кроз отвор (13/2).
3. Опругу (13/3) гурнути на држач точка.
4. Ставити подлошку (13/4) и навртку (13/5) и затегнути.

4.2.5 Монтажа водећег стуба са ручком (14)

1. Водећи стуб (14/1) на основном носачу (14/2) позиционирати (14/a).
2. Гурнути завртањ (14/3) кроз растерски зглоб.
3. Ставити стезну ручицу (14/4) и затегнути.

4.2.6 Монтажа ручице степена преноса (15)

1. Ручку (15/1) наврнути на ручицу степена преноса (15/2).

4.2.7 Монтажа ручице квачила (16)

1. Ручицу квачила (16/1) навојним чивијама гурнути кроз отворе на водећем стубу (16/2).
2. Ставити навртке (16/3) и затегнути.

4.2.8 Монтажа штитника (17)

Штитници се на исти начин монтирају десно и лево од мотора.

1. Штитник (17/1) на придржном лиму (17/2) позиционирати (17/a), тако да отвори буду један изнад другог.
2. Пречку (17/3) одоздо позиционирати на штитницима.
3. Завртње одозго гурнути кроз отворе.
4. Ставити и затегнути навртке.

4.3 MH1150

4.3.1 Фабричка монтажа ножева за сецкање (19)

На сваку придржну плочу вратила се монтирају четири ножа за сецкање.

1. Поставите два ножа за сецкање (19/1) на свакој страни придржне плоче (19/2). Притом сваки нож за сецкање померите за 90° у односу на следећи.
2. Гурните четири завртња (19/3) кроз отворе у ножу за сецкање и придржној плочи.
3. Одврните навртке (19/4).

4.3.2 Монтажа ножа за сецкање (20)

1. На обе стране гурните један комплет ножева за сецкање (20/1) на прихват осовине.
2. Натакните додатне комплете ножева за сецкање.
3. Све комплете ножева за сецкање међусобно спојити преклопним расцепкама.
4. На обе стране гурнути заштитну подлошку (20/2) и осигурати са по једном преклопном расцепком.

4.3.3 Монтажа кочионог трна (21)

1. Причврсну чауру кочионог трна (21/1) у основни носач (21/2) гурнути (21/a).
2. Утични клин (21/3) гурнути кроз отвор и осигурати опружном расцепком.

4.3.4 Монтажа точкова (22, 23)

Фабричка монтажа точкова (22)

Вентил мора да се налази на спољној страни точка.

1. Позиционирати главчину (22/1) на унутрашњој страни точка (22/2), тако да отвори буду један изнад другог.
2. Четири шестоугаона завртња (22/3) са спольње стране гурнути кроз отворе.
3. Ставити подлошке и навртке (22/4) и затегнути их.

Монтажа точкова (23)

1. Точак (23/1) на осовину (23/2) натакнути (23/a).
2. Позиционирајте точак док се отвори на главчини и осовини не буду налазили један изнад другог.
3. Преклопну расцепку (23/3) гурнути кроз отвор и причврстити заклапањем.
4. Други точак монтирајте на исти начин.

4.3.5 Монтажа водећег стуба са ручком (24)

1. Водећи стуб (24/1) на основном носачу (24/2) позиционирати (24/a).
2. Гурнути завртањ (24/3) кроз растерски зглоб.
3. Ставити стезну ручицу (24/4) и затегнути.

4.3.6 Монтажа ручице степена преноса (25)

1. Ручку (25/1) наврнути на ручицу степена преноса (25/2).

4.3.7 Монтажа ручице квачила (26)

1. Ручицу квачила (26/1) навојним чивијама гурнути кроз отворе на водећем стубу (26/2).
2. Ставити навртке (26/3) и затегнути.

4.3.8 Монтажа штитника (27, 28)

1. Предњи попречни носач (27/1) центрирано поставити на основни носач (27/2), тако да отвори буду један изнад другог.
2. Гурнути шестоугаони завртањ до краја и затегнути навртку.
3. Задње попречне носаче (27/3) поставити десно и лево од основног носача.
4. Гурнути шестоугаони завртањ до краја и затегнути навртку.
5. Ставити штитнике (28/1) на попречне носаче (28/2).
6. Завртње са подлошкама одозго гурнути кроз штитник и попречни носач.
7. Навртке поставите одоздо и затегните.

5 ПУШТАЊЕ У ПОГОН

5.1 Подешавање водећег стуба МН770, МН1150 (29)

Подешавање водећег стуба по висини Нормално подешавање висине одговара висини кука.

1. Олабавити стезну ручицу (29/1) на доњем крају водећег стуба.
2. Нагните водеће стубове док се не постигне одговарајућа висина (29/a).
3. Затегните стезну ручицу.

Бочно подешавање водећег стуба

Бочно подешавање водећег стуба омогућава да се не мора улазити у већ обрађену површину. Водећи стуб се улево и удесно може подесити за по 35°.

1. Мало окрените обртну ручку (29/2), док се водећи стуб не буде могао окретати бочно.
2. Окрените (29/b) водећи стуб улево или удесно у жељени положај.
3. Затегните обртну ручку.

5.2 Контрола количине уља и доливање

1. Пре пуштања у рад и пре сваке употребе контролисати ниво уља у мењачу и у мотору.
2. Ако је садржано премало уља за мењаче или моторног уља: Долити уље.

Уље за мењаче

види Поглавље 7.2 "Доливање или замена уља за мењаче МН770, МН1150 (38)", страна 103

Моторно уље

i НАПОМЕНА За детаљне информације се придржавајте посебног упутства за употребу мотора.

6 ОПСЛУЖИВАЊЕ

⚠️ УПОЗОРЕЊЕ! Опасност од повреде због делова уређаја који се одвајају.

Делови уређаја који се одвајају у току рада могу да доведу до тешких повреда.

■ Пре укључивања уређаја проверите да ли су сви делови уређаја чврсто пришрафљени.
Резне алате причврстите тако да не могу да се одвоје у току рада.

6.1 Котрљање мотокултиватора до радног места (30, 31)

MH540 (30)

За котрљање мотокултиватора довести транспортни точак у транспортни положај (30/A).

Пре обраде земљишта подесите транспортни точак у радни положај (30/В).

Подешавање транспортног точка у радни положај пре обраде земљишта:

1. види Поглавље 4.3.4 "Монтажа точкова (22, 23)", страна 100.
   За обраду земљишта демонтирати точкове и монтирати комплете ножева за сецкање:
2. види Поглавље 4.3.2 "Монтажа ножа за сецкање (20)", страна 100.

6.2 Уливање горива

i НАПОМЕНА За детаљне информације се придржавајте посебног упутства за употребу мотора.

6.3 Покретање и искључивање мотора

6.3.1 Покретање мотора (32 - 34)

1. Славину за бензин (32/1) гурнути у смеру стрелице, да би се отворио довод бензина.
2. Само када је мотор хладан: Ручицу чока (32/2) гурнути у смеру стрелице.
3. Притисните прекидач мотора „ON (УКЛЬ.)“ (33/1).
4. Ручицу за гас (33/3) окренути улево тако да стрелица показује на H (high).
5. Уже стартера (34/1) брзо извуците (34/a) и после тога га пустите да се полако поново намота.

Мотор почиње да ради.

1. Када мотор ради како треба: Ручицу чока супротно од смера стрелице гурнути назад до граничника.
2. Када мотор не ради како треба: Проверите радне кораке и поново повущите уже стартера.
3. Када мотор ради испрекидано: Ручицу чока мало померити у смеру стрелице.

6.3.2 Искључивање мотора (32, 33)

1. Ручицу за гас (33/3) окрените удесно тако да стрелица показује на L (low).
2. Притисните прекидач мотора „OFF" (УКЛЬ.) (33/2).
3. Славину за бензин (32/1) гурати супротно од смера стрелице, да би се довод бензина затворио.

6.4 Нож за сецкање

6.4.1 Укључивање ножева за сецкање (35)

1. Притисните и држите безбедносни тастер (35/1).
2. Ручицу квачила (35/2) притисните чврсто на доле на водећи стуб.

После половине путање ручице ножеви за сецкање почињу да се обрћу и мотокултиватор се покреће. Пошто је ручица квачила потпуно притиснута према доле, ножеви за сецкање су потпуно приклъучени.

6.4.2 Искључивање ножева за сецкање (35)

⚠ УПОЗОРЕЊЕ! Опасност од ротирајућих делова уређаја! Сезање рукама у ротирајуће делове уређаја доводи до тешких повреда!

■ Никада немојте сезати рукама у ротирајуће делове уређаја!
Ножеви за сецкање не смеј у да се окрећу к ада је ручица квачила пуштена.

1. Пустите ручицу квачила (35/2). Мотокултиватор се зауставља.

6.5 Укључивање и искључивање рикверца МН540 (36)

1. види Поглавље 6.4.1 "Уклъучивање ножева за сецкање (35)", страна 102.
2. Ручицу за рикверц (36/1) повући на горе до граничника.

Искључивање рикверца:

1. Пустите ручицу за рикверц (36/1).

6.6 Руковање мењачем МН770, МН1150 (37)

Мотокултиватор располаже са 2 брзине кретања напред и 1 брзином кретања уназад. Прва брзина за кретање напред је намењена за тврда земљишта, ножеви за сецкање се полако окрећу. Друга брзина за кретање напред је намењена за мање тврда земљишта, ножеви за сецкање се брже окрећу.

1. Пустите ручицу квачила (види Поглавље 6.4.2 "Искључивање ножева за сецкање (35)", страна 102).
2. Ручицу мењача (37/1) померајте (37/a) тако да се она поклопи са жељеном брзином на приказу брзина (1 = 1. брзина, 2 = 2. брзина, R = рикверц).
3. Притисните безбедносни тастер и ручицу квачила јако према доле на водећи стуб (види Поглавље 6.4.1 "Уклъучивање ножева за сецкање (35)", страна 102).

6.7 Коришћење кочионог трна

1. Водећи стуб мотокултиватора а тиме и кочиони трн притиснути према доле, да би се брзина мотокултиватора смањила и утицало на дубину култивације.
2. Водећи стуб мотокултиватора а тиме и кочиони трн подићи, да би се брзина мотокултиватора повећала.

7 ОДРЖАВАЊЕ И НЕГА

⚠️ ОПАСНОСТ! Опасност по живот и опасност од тешких повреда. Опасност по живот и опасност од тешких повреда када је мотор укључен.

Све радове на монтажи обављати када је мотор искључен.

⚠️ ОПАСНОСТ! Опасност по живот услед неправилног одржавања. Радови

одржавања изведени од стране неквалификованих особа, као и недозвольени резервни делови могу да доведу до тешких повреда, па и до смрти.

■ Немојте да уклањате безбедносне уређаје и немојте да их стављате ван погона.
Користите само одобрене оригиналне резервне делове.
Редовним и правилним одржавањем се побрините за то да се уређај налази у функционалном и чистом стању.

⚠️ ОПРЕЗ! Опасност од повреде. Оштри и покретни делови уређаја могу да доведу до повреда.

■ Приликом радова одржавања, неге и чишћења увек носите заштитне рукавице!

7.1 Чишћење ножа за сецкање

Пре и после употребе мотокултиватора уклоните делове бильака са дугим влакнима и крупне грумење земље из ножева за сецкање.

7.2 Доливање или замена уља за мењаче МН770, МН1150 (38)

Пре сваке употребе мотокултиватора проверите ниво уља и по потреби долијте уље. На сваких 100 радних сати замените уље за мењаче.

Потребна врста и количина уља: Погледајте техничке податке.

1. Доведите мотокултиватор у радни положај.
2. Одвијте завртањ за затварање (38/1) на десној страни мењача.
3. Код замене уља: Старо уље сипати у посуду.
4. Долити ново уље, док не буде видљуво на отвору за доливање.
5. Поново чврсто заврути завртањ за затварање (38/1) у отвор за доливање.
6. Код замене уља: Старо уље одложите на отпад у складу са законским прописима.

НАПОМЕНА Уље мора бити видљиво на отвору за уливање.

7.3 Одржавање свећице

НАПОМЕНА За детаљне информације се придржавајте посебног упутства за употребу мотора.

7.4 Филтер за ваздух

i НАПОМЕНА За детаљне информације се придржавајте посебног упутства за употребу мотора.

7.5 Замена моторног уља

i НАПОМЕНА За детаљне информације се придржавајте посебног упутства за употребу мотора.

7.6 Додатно подешавање Боуденове ужади

Фино подешавање се врши путем завртња за подешавање на водећем стубу и на конзоли мотора.

1. Одвијте контранавртку на завртњу за подешавање.
2. Окрећите завртањ за подешавање да бисте продужили или скратили путању Боуденовог ужета.
3. Поново затегните контранавртку.

НАПОМЕНА Ножеви за сецкање смеју да почну да се окрећу тек после половине путање ручице.

Уже за гас

НАПОМЕНА За детаљне информације се придржавајте посебног упутства за употребу мотора.

8 ПОМОТЬ КОД СМЕТЊИ

НАПОМЕНА Код сметњи које нису наведене у овој табели или које не можете да отклоните сами, се обратите нашој служби за кориснике.

Сметња Узрок Отклањање
Снага мотора слаби. Филтер за ваздух је зачепљен		Контрола и чишћење филтера за ваздух
	Проблеми сагоревања Потражите сервисно место
	Нож за сецкање је прљав Чишћење ножа за сецкање
Мотор се не пали. Недостаје гориво Долијте гориво
	Лоше прљаво гориво, старо гориво у резервоару	Испразните резервоар и улијте свеже гориво
	Погрешан поступак пальења	Правилно извођење поступка пальења
	Ручица за гас у погрешном положају	Подесити ручицу за гас у положај "START" (CTAPT)
	Квар на свећици Види упутство за мотор.
	Филтер за ваздух Види упутство за мотор.
Ножеви за сецкање се не окрећу	Клинасти ремен неисправан	Потражите сервисно место
	Оштећење мењача Потражите сервисно место
	Ножеви за сецкање лабави Притегните ножеве за сецкање
	Боуденово уже истегнуто или лабаво	Подесите Боуденово уже

9 ТРАНСПОРТ

Мотокултиватор транспортовати само са празним резервоаром за гориво.
■ Мотокултиватор увек транспортовати водоравно, у противном ће доћи до:

Истицања горива и уља

Стварања дима

тешког покретања

чађаве свећице

10 СКЛАДИШТЕЊЕ УРЕЂАЈА

Након сваке употребе темељито очистите уређај и, ако постоји, ставите све заштитне поклопце. Уређај држите на сувом месту под кључем, изван домета деце.

Ако не желите да користите уређај дуже од 2 – 3 месеца, потребни су следећи радови да бисте спречили оштећења:

1. Пражњење резервоара за гориво:

Пустите мотор да ради све док се сам не угаси. Тада у резервоару за гориво и у карбуратору више неће бити мешавине бензина и уља и не могу да се створе наслаге.

1. Чишћење уређаја:

- Обрисати целокупни уређај и делове прибора одговарајућом крпом. Немојте користити бензин или друге раствораче!

Уклоните прљавштину из свих отвора на уређају (између осталог расхладних отвора за мотор).

1. Подмазивање цилиндара уљем:

■ Пустите уређај да се потпуно охлади.

Извуците утикач свећице и одврните свећицу.

Код питања у вези са гаранцијом, поправком или резервним деловима се обратите вашем

Ставите неколико капи уља у отвор свећице.

1. Ставите уређај на транспортни точак и немојте га складиштити под нагибом.
2. Чувајте уређај на што сувљем месту.

11 ОДЛАГАЊЕ

Бензин и моторно уље не треба да се бацају са кућним смећем или у канализацију, већ треба да се подвргну одвајању и сортирању одн. рециклирању!

■ Пре одлагања уређаја на отпад, морају се испразнити резервоар за гориво и посуда за моторно уље!
Амбалажа, уређај и прибор су израђени од материјала који су погодни за рециклажу и треба да се одложе на отпад на одговарајући начин.

најближем AL-KO сервису. Њега ћете наћи на интернету под следећом адресом: www.al-ko.com/service-contacts

13 ГАРАНЦИЈА

Евентуалне грешке у материјалу или производњи на уређају поправићемо за време законског рока застаре права на гаранцију за недостатке према сопственом избору поправљањем или заменом. Рок застаре одређује се према праву државе у којој је уређај купљен.

Наша гарантна изјава важи само у случају:

■ примене ових Упутстава за употребу
сврсисходног коришћења
■ употребе оригиналних резервних делова

Гаранција престаје да важи у случају:

■ самоиницијативних покушаја поправки
самоиницијативних техничких измена
■ ненаменског коришћења

Гаранција не обухвата:

• оштећења лака која се своде на нормално трошење
  ■ потрошне делове који су на картици резервних делова означени рамом xxxxxx (x)
  ■ Моторе са унутрашњим сагоревањем (овде важе посебне гарантне одредбе произвођача мотора)

Гарантни рок почиње да тече од датума куповине од стране првог крајњег корисника. Меродаван је датум на рачуну. Са овом изјавом о гаранцији и оригиналним рачуном обратите се продавцу или најближој овлашћеној сервисној радионици. Овом изјавом се не мењају законска права која купац има према продавцу у случају недостатака.

TŁUMACZENIE ORYGINALNEJ INSTRUKCJI OBSŁUGI

Spis treści
