NAVODILA ZA UPORABO MH 540 AL-KO

3.6 Osebna zaščitna oprema................... 76

4.1.4 Montaža upravljalnega ročaja

4.2.5 Montaža upravljalnega ročaja

4.3.5 Montaža upravljalnega ročaja

5.1 Nastavitev upravljalnega ročaja

7.3 Vzdrževanje vžigalne svečke............. 81

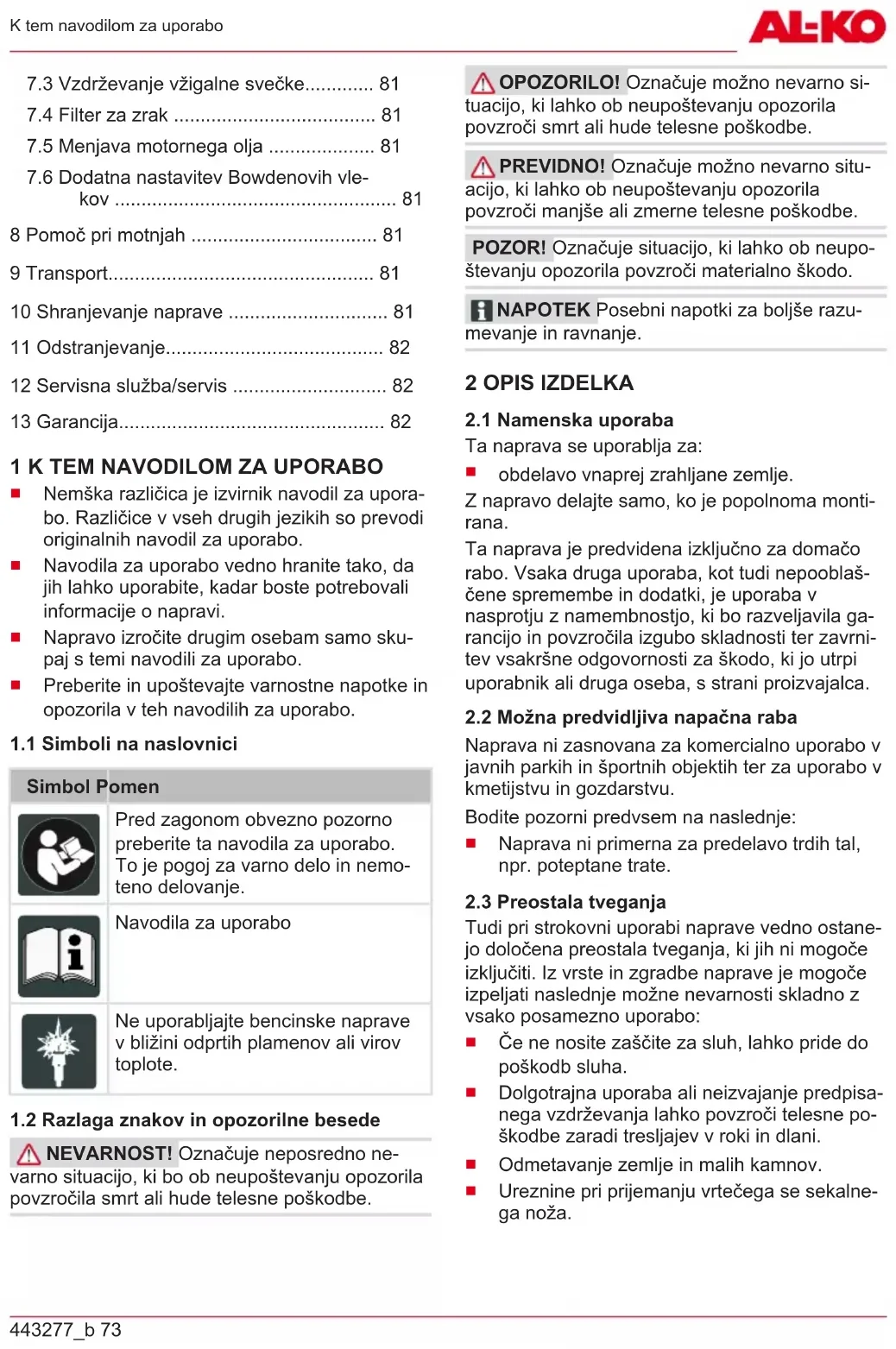

Nemška različica je izvirnik navodil za upora- bo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo.

Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.

Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.

NEVARNOST! Označuje neposredno ne- varno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe. OPOZORILO! Označuje možno nevarno si- tuacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe. PREVIDNO! Označuje možno nevarno situ- acijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe. POZOR! Označuje situacijo, ki lahko ob neupo- števanju opozorila povzroči materialno škodo. NAPOTEK Posebni napotki za boljše razu- mevanje in ravnanje. 2 OPIS IZDELKA

2.1 Namenska uporaba

Ta naprava se uporablja za:

obdelavo vnaprej zrahljane zemlje. Z napravo delajte samo, ko je popolnoma monti- rana. Ta naprava je predvidena izključno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblaš- čene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila ga- rancijo in povzročila izgubo skladnosti ter zavrni- tev vsakršne odgovornosti za škodo, ki jo utrpi uporabnik ali druga oseba, s strani proizvajalca.

2.2 Možna predvidljiva napačna raba

Naprava ni zasnovana za komercialno uporabo v javnih parkih in športnih objektih ter za uporabo v kmetijstvu in gozdarstvu. Bodite pozorni predvsem na naslednje:

Tudi pri strokovni uporabi naprave vedno ostane- jo določena preostala tveganja, ki jih ni mogoče izključiti. Iz vrste in zgradbe naprave je mogoče izpeljati naslednje možne nevarnosti skladno z vsako posamezno uporabo:

Če ne nosite zaščite za sluh, lahko pride do poškodb sluha.

Dolgotrajna uporaba ali neizvajanje predpisa- nega vzdrževanja lahko povzroči telesne po- škodbe zaradi tresljajev v roki in dlani.

2.4 Varnostne naprave in zaščita

OPOZORILO! Nevarnost telesnih po- škodb. Okvarjene in izklopljene varnostne in za- ščitne naprave lahko povzročijo hude telesne po- škodbe.

Okvarjene varnostne in zaščitne naprave od- dajte v popravilo.

Varnostnih naprav in zaščite nikoli ne izkla- pljajte.

Ščitnik ščiti upravljavca pred vrtečimi se sekalni- mi noži in odmetavanimi predmeti.

2.5.2 Oznake za upravljanje

V obseg dobave so vključene tukaj navedene po- stavke. Preverite, ali so vsebovane vse postavke: Št. Sestavni del 1 Motor z menjalnikom 2 Komplet sekalnih nožev: Gred za sekalne nože Sekalni noži 3 Stranski ščitniki (MH770/MH1150) 4 Transportno kolo (MH540/MH770) 5 Tekalna kolesa s pesti (MH1150) 6 Zavorna ostroga 7 Ščitniki 8 Upravljalni ročaj 9 Pribor za montažo

2.7 Pregled izdelka (01, 09, 18)

Pregled izdelka (01, 09, 18) nudi pregled napra- ve. Št. Sestavni del 1 Vzvod sklopke 2 Upravljalni ročaj 3 Prestavna ročica 4 Motor 5 Transportno kolo 6 Sekalni noži 7 Zaščitni plošči 8 Ščitnik 9 Zavorna ostroga 10 Ročica za plin 11 Ročica za vzvratno vožnjo 12 Stikalo motorja443277_b 75 Varnostni napotki 3 VARNOSTNI NAPOTKI NEVARNOST! Smrtna nevarnost in ne- varnost hudih telesnih poškodb! Nepoznava- nje varnostnih napotkov in navodil za upravljanje lahko povzroči zelo hude telesne poškodbe in po- sledično smrt.

Pred uporabo naprave upoštevajte varnostne napotke in navodila za upravljanje v teh na- vodilih za uporabo ter navodila za uporabo, na katera se sklicujejo.

Smrtna nevarnost zaradi zastrupitve Izpušni plini motornega prekopalnika vsebu- jejo ogljikov monoksid, ki lahko že v nekaj mi- nutah povzroči smrt. Pred uporabo oz. med njo upoštevajte naslednje:

Ne vdihujte izpušnih plinov motorja.

Izklopite motorni prekopalnik, če pri upo- rabi motorja začutite slabost, omotico ali šibkost.

Delovanja varnostnih naprav in zaščite ne smete onemogočiti.

Skrbno preberite in upoštevajte napotke v teh navodilih za uporabo in navodilih za uporabo motorja. Naučite se hitro zaustaviti motorni prekopalnik.

Ne uporabljajte pršil za zaganjalnik in podob- nih pripomočkov.

Mladoletniki, mlajši od 16 let, ali osebe, ki ni- so seznanjene z navodili za uporabo, napra- ve ne smejo uporabljati. Upoštevajte morebi- tne posebne varnostne predpise v državi uporabe glede minimalne starosti uporabni- ka.

Naprave ne smete uporabljati, če ste pod vplivom alkohola, drog ali zdravil.

Napravo uporabljajte samo v naslednjih po- gojih:

Vsi upravljalni elementi delujejo.

Ne preobremenite naprave. Primerna je za lahka dela v gospodinjstvu. Preobremenitve povzročajo poškodbe naprave.

Naprave nikoli ne uporabljajte z obrabljenimi ali okvarjenimi deli. Okvarjene dele vedno na- domestite z originalnimi nadomestnimi deli proizvajalca. Če napravo uporabljate z obrab- ljenimi ali okvarjenimi deli, zoper proizvajalca ni mogoče uveljavljati nobenih garancijskih zahtevkov.

3.3 Varnost oseb, živali in predmetov

Napravo uporabljajte samo za dela, za katera je predvidena. Neustrezna uporaba lahko povzroči telesne poškodbe in gmotno škodo.

Stroj vklopite samo, če v delovnem območju ni oseb ali živali.

Ohranite varno razdaljo do drugih oseb in ži- vali ali izklopite napravo, ko se druge osebe ali živali približujejo.

Nikoli ne usmerite izpuha motorja proti ose- bam in živalim ter proti vnetljivim izdelkom in predmetom.

Ne segajte v sesalno in prezračevalno rešet- ko, ko motor deluje. Vrteči se deli naprave lahko povzročijo telesne poškodbe.

Kadar naprave ne potrebujete, jo vedno izklo- pite, npr. pri menjavi delovnega območja, pri izvajanju vzdrževalnih del in nege ter pri to- čenju mešanice bencina in olja.

Naprave nikoli ne uporabljajte z obrabljenimi ali okvarjenimi deli. Odsluženi ali okvarjeni deli naprave lahko povzročijo hude telesne poškodbe.

Delajte samo pri dnevni svetlobi ali zelo svetli umetni luči.

Naprave ne odlagajte na območju z grobim kamenjem.

Ne delajte po klancu navzgor in navzdol ter na klancih z nagibom več kot 10°.

Pazite na varnostno razdaljo.

Odstranite tujke iz delovnega področja.

Pri zagonu motorja se pred napravo oz. de- lovnim orodjem (sekalnimi noži) ne smejo na- hajati osebe – pogon sekalnih nožev mora bi- ti izklopljen.

Med nameščanjem in odstranjevanjem oz. prestavljanjem zavorne ostroge mora biti mo- tor izklopljen in sekalni noži morajo mirovati.

Napravo je dovoljeno uporabljati samo ob upoštevanju varnostne razdalje, ki jo določa vodilni ročaj.

Vzdržujte izpuh in motor čista.

Nevarnost eksplozije in požara: Zaradi mešanice iztekajočega bencina in zra- ka se tvori eksplozijsko ozračje. Pri nepravil- nem ravnanju z gorivom lahko pride do vzbu- ha, eksplozije in požara, posledično pa do hudih telesnih poškodb in tudi smrti. Upošte- vajte naslednje:

Obvezno upoštevajte v nadaljevanju na- vedena pravila za ravnanje.

Bencin in olje transportirajte in skladiščite iz- ključno v za to predvidenih posodah. Poskrbi- te, da otroci nimajo dostopa do uskladiščene- ga bencina in olja.

Preprečite stik kože z mineralnim oljem. Ne vdihujte bencinskih hlapov. Pri točenju vedno nosite rokavice. Redno menjavajte in čistite zaščitna oblačila.

3.6 Osebna zaščitna oprema

Da preprečite poškodbe na glavi in okonči- nah ter poškodbe sluha, priporočamo noše- nje predpisanih oblačil in zaščitne opreme.

Oblačila morajo biti namenska (tesno se pri- legajoča) in vas ne smejo ovirati. Če imate dolge lase, obvezno nosite mrežo za lase. Ni- koli ne nosite ohlapnih oblačil ali dodatkov, ki jih lahko povleče v napravo, npr. šalov, meh- kih srajc, dolgih ogrlic.

Osebno zaščitno opremo sestavljajo:

glušniki in zaščitna očala,

dolge hlače in trdi čevlji,

zaščitne rokavice. 4 MONTAŽA OPOZORILO! Nevarnost zaradi nepopol- ne montaže! Uporaba nepopolno montirane na- prave lahko povzroči hude telesne poškodbe.

Napravo uporabljajte samo, če je ta v celoti montirana!

Pred vklopom preverite, da so vse varnostne in zaščitne naprave montirane in delujoče!

1. Priloženi komplet sekalnih nožev (02/1) na-

taknite na predhodno montiran komplet se- kalnih nožev (02/2).

2. Poravnajte komplet sekalnih nožev tako, da

4.1.4 Montaža upravljalnega ročaja (05–06)

4. Postavite zgornji ročaj (06/1) na spodnji ročaj

1. Vstavite vzvod sklopke (07/1) z navojnimi za-

4.1.6 Montaža ščitnika (08)

Na vsako nosilno ploščo gredi se montirajo štirje sekalni noži.

1. Prislonite po dva sekalna noža (10/1) na vsa-

ko stran nosilne plošče (10/2). Pri tem zasu- kajte vsak sekalni nož za 90° proti naslednje- mu.

2. Vstavite štiri vijake (10/3) skozi izvrtine v se-

kalnem nožu in nosilni plošči.

3. Povežite vse komplete sekalnih nožev s

preklopnimi razcepkami.

4. Na obeh straneh nataknite zaščitno podložko

1. Vstavite (12/a) pritrdilni tulec zavorne ostroge

4.2.5 Montaža upravljalnega ročaja (14)

1. Postavite (14/a) upravljalni ročaj (14/1) na

1. Privijte ročaj (15/1) na prestavno ročico

1. Vstavite vzvod sklopke (16/1) z navojnimi za-

tiči skozi izvrtino na upravljalnem ročaju (16/2).

2. Postavite prečko (17/3) od spodaj na ščitnik.

3. Od zgoraj vstavite vijake skozi izvrtine.

Na vsako nosilno ploščo gredi se montirajo štirje sekalni noži.

1. Prislonite po dva sekalna noža (19/1) na vsa-

ko stran nosilne plošče (19/2). Pri tem zasu- kajte vsak sekalni nož za 90° proti naslednje- mu.

2. Vstavite štiri vijake (19/3) skozi izvrtine v se-

kalnem nožu in nosilni plošči.

3. Povežite vse komplete sekalnih nožev s

preklopnimi razcepkami.

4. Na obeh straneh nataknite zaščitno podložko

1. Vstavite (21/a) pritrdilni tulec zavorne ostroge

strani skozi luknje.

3. Namestite in pritegnite podložke in matice

(22/4). Namestitev tekalnih koles (23)

4.3.5 Montaža upravljalnega ročaja (24)

1. Privijte ročaj (25/1) na prestavno ročico

5. Položite ščitnik (28/1) na prečni nosilec

5.1 Nastavitev upravljalnega ročaja MH770,

MH1150 (29) Višinska nastavitev upravljalnega ročaja Običajna višinska nastavitev ustreza višini bokov.

1. Zategnite vpenjalno ročico (29/1) na spo-

dnjem koncu upravljalnega ročaja.

2. Nagnite upravljalni ročaj do ustrezne višine

Stranska nastavitev upravljalnega ročaja Stranska nastavitev upravljalnega ročaja omogo- ča, da ni treba stopati na že obdelane površine. Upravljalni ročaj lahko prestavite levo in desno po 35°.

1. Rahlo privijte vrtljivi ročaj (29/2), dokler ne bo

mogoče stransko premakniti upravljalnega ročaja.

premalo: dolijte olje. Olje menjalnika glejte Poglavje 7.2 "Točenje in zamenjava olja menjalnika za MH770, MH1150 (38)", stran80 Motorno olje NAPOTEK Za podrobne informacije o mo- torju upoštevajte ločena navodila za uporabo. 6 UPRAVLJANJE OPOZORILO! Nevarnost telesnih po- škodb zaradi zrahljanih delov naprave. Deli naprave, ki se zrahljajo med delovanjem, lahko povzročijo hude telesne poškodbe.

2. Zasukajte kolo navzgor (30/b) in ga trdno

2. Zasukajte kolo navzdol (30/b) in ga trdno

NAPOTEK Za podrobne informacije o mo- torju upoštevajte ločena navodila za uporabo.

6.3 Zagon in izklop motorja

3. Pritisnite stikalo »ON« za vklop motorja

lopute v smeri puščice.

da bo puščica kazala proti L (nizko).

2. Pritisnite stikalo »OFF« za izklop motorja

6.4.1 Vklop sekalnih nožev (35)

navzdol na upravljalni ročaj. Na polovici poti ročice se začnejo sekalni noži obračati in motorni prekopalnik se začne premi- kati. Ko je vzvod sklopke pritisnjen do konca navzdol, so sekalni noži popolnoma vklopljeni.SI 80 MH540 | MH770 | MH1150 Vzdrževanje in nega

6.4.2 Izklop sekalnih nožev (35)

OPOZORILO! Nevarnost zaradi vrtečih se delov! Seganje v vrteče se dele naprave lahko povzroči hude telesne poškodbe!

Če je vzvod sklopke spuščen, se sekalni noži ne smejo obračati.

1. glejte Poglavje 6.4.1 "Vklop sekalnih nožev

1. Spustite ročico za vzvratno vožnjo (36/1).

6.6 Upravljanje prestav MH770, MH1150 (37)

Motorni prekopalnik ima 2 prestavi za vožnjo naprej in 1 za vzvratno vožnjo. Prva prestava za vožnjo naprej je namenjena tr- dim tlom, sekalni noži se počasi obračajo. Druga prestava za vožnjo naprej je namenjena manj tr- dim tlom, sekalni noži se obračajo hitreje.

1. Spustite vzvod sklopke (glejte Poglavje 6.4.2

vzvod sklopke navzdol na upravljalni ročaj (glejte Poglavje 6.4.1 "Vklop sekalnih nožev (35)", stran79).

2. Dvignite upravljalni ročaj motornega preko-

NEVARNOST! Smrtna nevarnost in ne- varnost hudih telesnih poškodb. Smrtna ne- varnost in nevarnost hudih telesnih poškodb pri vklopljenem motorju.

Vsa dela izvajajte, ko je motor izklopljen. NEVARNOST! Smrtna nevarnost zaradi nepravilnega vzdrževanja. Če vzdrževalna dela izvajajo nekvalificirane osebe ali če se uporablja- jo neodobreni nadomestni deli, lahko med delo- vanjem pride do hudih telesnih poškodb in tudi smrti.

Nikoli ne odstranjujte varnostnih naprav in jih nikoli ne izklapljajte.

Z rednim in pravilnim vzdrževanjem skrbite, da je naprava v delujočem in čistem stanju. PREVIDNO! Nevarnost telesnih poškodb. Predmeti z ostrimi robovi in premikajoči se pred- meti lahko povzročijo telesne poškodbe.

Pri vzdrževalnih delih, negi in popravilih ved- no nosite zaščitne rokavice!

7.1 Očistite sekalni nož

du z zakonskimi določbami.443277_b 81 Pomoč pri motnjah NAPOTEK Olje mora biti vidno na polnilni odprtini.

7.3 Vzdrževanje vžigalne svečke

NAPOTEK Za podrobne informacije o mo- torju upoštevajte ločena navodila za uporabo.

NAPOTEK Za podrobne informacije o mo- torju upoštevajte ločena navodila za uporabo.

7.5 Menjava motornega olja

NAPOTEK Za podrobne informacije o mo- torju upoštevajte ločena navodila za uporabo.

2. Obračajte nastavitveni vijak, da podaljšate ali

skrajšate bovdenski vlek.

3. Znova pritegnite protimatico.

NAPOTEK Sekalni noži se morajo začeti vr- teti šele v drugi polovici poti premikanja ročice. Vlek plina NAPOTEK Za podrobne informacije o mo- torju upoštevajte ločena navodila za uporabo.

NAPOTEK Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno službo. Motnja Vzrok Ukrep Moč motorja slabi. Filter za zrak je zamašen Preverite in očistite filter za zrak Težave z zgorevanjem Obiščite servisno delavnico Sekalni nož je umazan Očistite sekalni nož Motor se ne zažene. Manjka gorivo Natočite gorivo Gorivo je težko, umazano; v rezervoarju je staro gorivo Izpraznite rezervoar in natočite sveže gorivo Nepravilen postopek vžiga Pravilno izvedite postopek zagona Ročica za plin v napačnem položaju Ročico za plin prestavite v položaj »START« Okvarjena vžigalna svečka Glejte navodila za motor. Filter za zrak Glejte navodila za motor. Sekalni noži se ne vrtijo Klinasti jermen je poškodo- van Obiščite servisno delavnico Poškodbe menjalnika Obiščite servisno delavnico Sekalni noži so ohlapni Pritegnite sekalne nože Bovdenski vlek razvlečen ali zrahljan Nastavite bovdenski vlek 9 TRANSPORT

Motorni prekopalnik vedno transportirajte v vodoravnem položaju, sicer se lahko pojavi:

osmojenost vžigalnih svečk. 10 SHRANJEVANJE NAPRAVE Po vsaki uporabi temeljito očistite napravo in – če so na voljo – namestite zaščitna pokrivala. Hrani-SI 82 MH540 | MH770 | MH1150 Odstranjevanje te napravo na suhem mestu z možnostjo zakle- panja in izven dosega otrok. Če naprave ne boste uporabljali več kot 2–3 me- sece, so za preprečitev poškodb potrebna na- slednja dela:

Odstranite umazanijo iz vseh odprtin na- prave (npr. odprtin za hlajenje motorja).

Izvlecite konektor vžigalne svečke in od- vijte vžigalno svečko.

V odprtino za vžigalno svečko nanesite nekaj kapljic olja.

5. Napravo po možnosti skladiščite na suhem

Bencin in motorno olje ne sodita med gospodinjske odpadke ali odtok, tem- več jih je treba ločeno oddati na po- sebnem zbirnem mestu!

Pred odstranjevanjem naprave morate izprazniti rezervoar za gorivo in posodo za motorno olje!

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najbližjo ser- visno delavnico AL-KO. Najdete jo na naslednjem naslovu: www.al-ko.com/service-contacts 13 GARANCIJA Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja ve- ljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdob- je veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena. Naša garancija velja samo, če:

so ta navodila za uporabo upoštevana,

je bila naprava strokovno uporabljena,

so bili izvedeni samovoljni poskusi popravila,

so bile izvedene samovoljne tehnične spre- membe,

naprava ni bila uporabljena v skladu z name- nom uporabe. Garancija ne velja za:

poškodbe laka, ki so posledica normalne uporabe,

Motorji z notranjim izgorevanjem (za te veljajo garancijska določila posameznih proizvajalcev mo- torja) Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.443277_b 83 Prijevod originalnih uputa za uporabu

1. Držač kotača s transportnim kotačem (04/1)

1. Držač kotača s transportnim kotačem (13/1)

Motorna kopačica se zaustavlja.
