MH 540 - Motorkultivator AL-KO - Gratis brugsanvisning og manual

Mærke	AL-KO
Model	MH 540
Produkttype	Motorfræser
Anvendelse	Bearbejdning af tidligere løsnet jord, husholdningsbrug
Brændstof	Benzin (forbrændingsmotor)
Start	Tilbagetræksstartkabel
Arbejdsværktøj	Knivsæt monteret på aksel
Sikkerhedsanordninger	Beskyttelsesskærm, koblingshåndtag med sikkerhedsknap
Leveringsomfang	Motor med transmission, knivsæt, transporthjul, bremsestøtte, beskyttelsesskærme, styr, monteringstilbehør
Vedligeholdelse	Rengøring af knive, olieskift i motor og gearkasse, vedligeholdelse af tændrør og luftfilter, justering af Bowden-kabler
Reservedele	Brug udelukkende originale AL-KO reservedele
Garanti	Lovbestemt garanti mod fabrikationsfejl i henhold til lovgivningen i købslandet

Ofte stillede spørgsmål - MH 540 AL-KO

Hvordan starter man motoren på MH 540?

Åbn benzinhahnen, aktivér choker hvis motoren er kold, sæt kontakten på ON, sæt gashåndtaget på H (high), træk derefter hurtigt i startkablet. Når motoren har startet, deaktiver chokeren.

Hvordan stopper man motoren?

Sæt gashåndtaget på L (low), tryk på OFF-kontakten, og luk derefter benzinhahnen.

Hvordan sætter man knivene i gang?

Hold sikkerhedsknappen nede, tryk derefter kraftigt på koblingshåndtaget på styret. Knivene begynder at rotere ved halvvejs udløsning af håndtaget.

Hvordan justerer man arbejdsdybden?

Sænk styret for at trykke bremsestøtten ned, hvilket bremser jordfræseren og øger dybden. Løft styret for at accelerere og reducere dybden.

Hvilken olie skal man bruge til motoren?

Se den separate motorvejledning for anbefalet oliestype og -mængde. Kontroller niveauet før hver brug.

Hvordan vedligeholder man knivene?

Før og efter hver brug skal knivene rengøres for at fjerne rester af planter og jord. Sørg for at de er godt spændt fast.

Hvad gør man hvis motoren ikke starter?

Kontroller brændstofniveauet, benzinens kvalitet, gashåndtagets position, tændrørets og luftfiltrets tilstand. Følg den korrekte startprocedure.

Hvordan transporteres jordfræseren?

Tøm brændstoftanken før transport. Transporter den altid vandret for at undgå udslip af benzin og olie.

Hvordan opbevarer man maskinen om vinteren?

Tøm tanken ved at køre motoren til den stopper. Rengør maskinen, olie stemplet gennem tændrørshullet, og opbevar den tørt, på transporthjulet.

Hvor finder man reservedele?

Kontakt den nærmeste AL-KO serviceafdeling eller besøg AL-KO's hjemmeside for originale reservedele.

BRUGSANVISNING MH 540 AL-KO

1 Om denne brugsanvisning 154

1.1 Symboler på forsiden.... 154

2.1 Tilsigtet brug 154

2.2 Forudsigelig forkert brug.... 154

2.3 Restrisici 154

2.4 Sikkerheds- og beskyttelsesanordninger.... 155

2.4.1 Beskyttelsesskærm 155

2.5 Symboler på apparatet 155

2.5.1 Sikkerhedssymboler.... 155

2.5.2 Betjeningssymbol 155

2.6 Leveringsomfang 155

2.7 Produktoversigt (01, 09, 18) ...... 155

3 Sikkerhedsanvisninger.... 156

3.1 Bruger.... 156

3.2 Maskinsikkerhed.... 156

3.3 Sikkerhed for personer, dyr og ting.... 156

3.4 Arbejdspladssikkerhed.... 156

3.6 Personligt beskyttelsesudstyr ..... 157

4 Montering 157

4.1 MH540 158

4.1.1 Montering af fræserkniv (02) ..... 158

4.1.2 Montering af spyd (03) 158

4.1.3 Montering af transporthjul (04) .... 158

4.1.4 Montering af styrestang med greb (05 - 06).... 158

4.1.5 Montering af koblingshåndtag (07).... 158

4.1.6 Montering af beskyttelsesskærm (08).... 158

4.2 MH770 158

4.2.1 Formontering af fræserkniv (10).. 158

4.2.2 Montering af fræserkniv (11) ..... 158

4.2.3 Montering af spyd (12) 158

4.2.4 Montering af transporthjul (13) .... 158

4.2.5 Montering af styrestang med greb (14) 158

4.2.6 Montering af gearvælger (15) .....158

4.2.7 Montering af koblingshåndtag (16)....158

4.2.8 Montering af beskyttelsesskær- me (17)....158

4.3 MH1150....159

4.3.1 Formontering af fræserkniv (19) ..159

4.3.2 Montering af fræserkniv (20)......159

4.3.3 Montering af spyd (21)....159

4.3.4 Montering af hjul (22, 23)......159

4.3.5 Montering af styrestang med greb (24)....159

4.3.6 Montering af gearvælger (25) .....159

4.3.7 Montering af koblingshåndtag (26)....159

4.3.8 Montering af beskyttelsesskærm (27, 28)....159

5 Ibrugtagning....159

5.1 Indstilling af styrestang MH770, MH1150 (29)....159

5.2 Kontrol og efterfyldning af oliemængden 160

6 Betjening....160

6.1 Kør motorfræseren hen til arbejdsstedet (30, 31)....160

6.2 Hæld brændstoffet på 160

6.3 Start og standsning af motor .....160

6.3.1 Start motoren (32 - 34)......160

6.3.2 Sluk for motoren (32, 33) .....160

6.4 Fræserknive ....160

6.4.1 Tilkobling af fræserknive (35)...... 160

6.4.2 Frakobling af fræserknive (35).....161

6.5 Til- og frakobling af bakgearet MH540 (36)....161

6.6 Betjening af gearskifte MH770, MH1150 (37)....161

6.7 Brug jordspyddene 161

7.1 Rengør fræserkniv.... 161
7.2 Påfyldning eller skift af gearolie MH770, MH1150 (38) 161
7.3 Vedligeholdelse af tændrør...... 162
7.4 Luftfilter.... 162
7.5 Udskiftning af motorolie 162
7.6 Efterjustering af bowdenkabler ...... 162

8 Hjælp ved forstyrrelser.... 162
9 Transport.... 162
10 Opbevaring af apparatet 162
11 Bortskaffelse 163
12 Kundeservice/service.... 163
13 Garanti 163

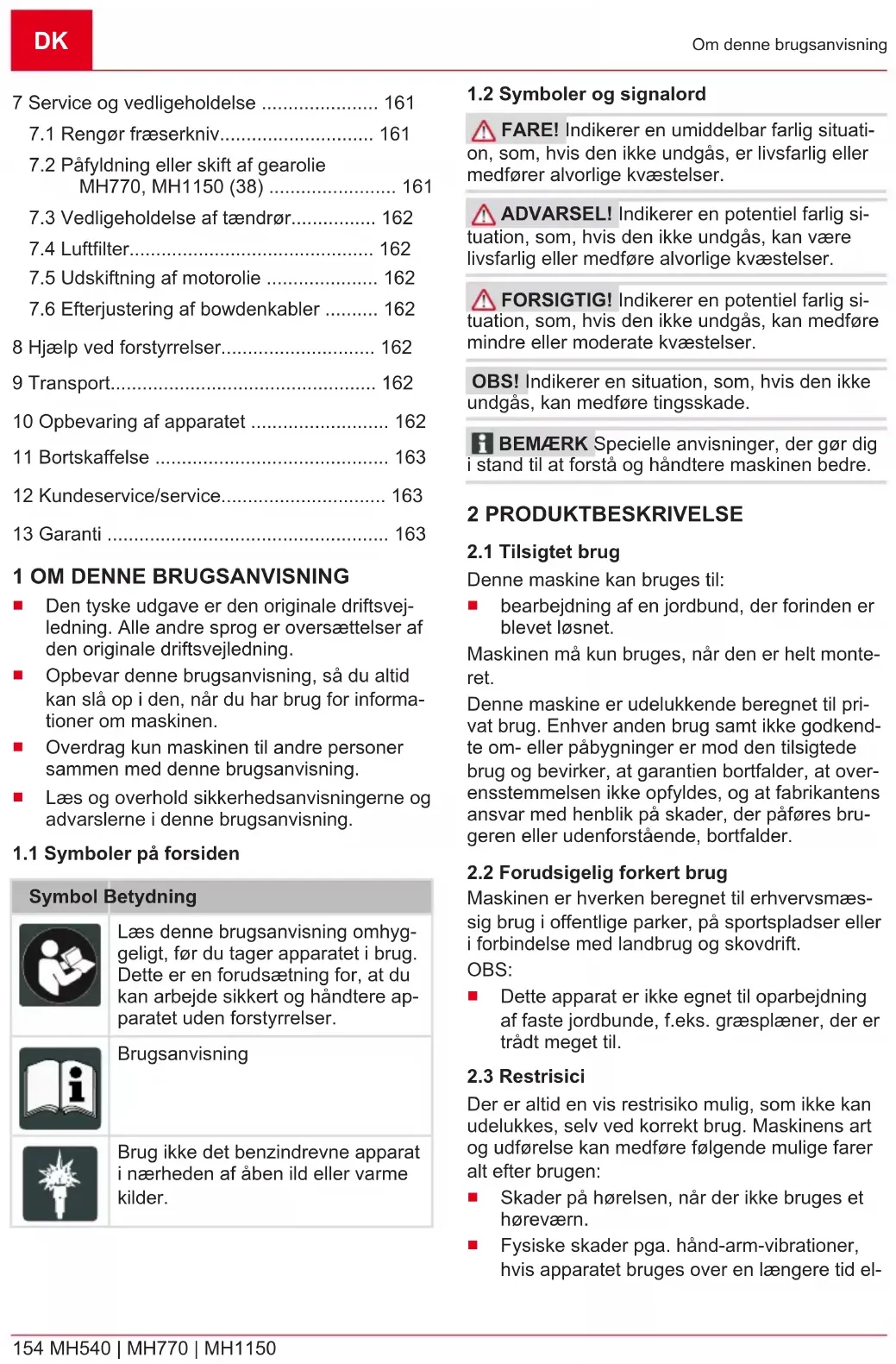

1 OM DENNE BRUGSANVISNING

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
- Opbevar denne brugsanvisning, så du altid kan slå op i den, när du har brug for informationer om maskinen.
■ Overdrag kun maskinen til andre personer sammen med denne brugsanvisning.
Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

1.1 Symboler på forsiden

Symbol Betydning

Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.

Brugsanvisning

Brug ikke det benzindrevne apparat i nærheden af åben ild eller varme kilder.

⚠️ FARE! Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.

⚠ ADVARSEL! Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser.

⚠ FORSIGTIG! Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.

OBS! Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.

i BEMAERK Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre.

2 PRODUKTBESKRIVELSE

2.1 Tilsigtet brug

Denne maskine kan bruges til:

bearbejdning af en jordbund, der forinden er blevet løsnet.

Maskinen må kun bruges, när den er helt monteret.

Denne maskine er udelukkende beregnet til privat brug. Enhver anden brug samt ikke godkendte om- eller påbygninger er mod den tilsigtede brug og bevirker, at garantien bortfalder, at overensstemmelsen ikke opfyldes, og at fabrikantens ansvar med henblik på skader, der påføres brugeren eller udenforstående, bortfalder.

2.2 Forudsigelig forkert brug

Maskinen er hverken beregnet til erhvervsmæssig brug i offentlige parker, på sportspladser eller i forbindelse med landbrug og skovdrift.

OBS:

■ Dette apparat er ikke egnet til oparbejdning af faste jordbunde, f.eks. græsplæner, der er trådt meget til.

2.3 Restrisici

Der er altid en vis restrisiko mulig, som ikke kan udelukkes, selv ved korrekt brug. Maskinens art og udførelse kan medføre følgende mulige farer alt efter brugen:

■ Skader på hørelsen, när der ikke bruges et høreværn.
Fysiske skader pga. hånd-arm-vibrationer, hvis apparatet bruges over en længere tid el-

Jord og små sten kan blive slynget væk.
■ Snitsår, hvis der gribes ind i de roterende fræserknive.

2.4 Sikkerheds- og beskyttelsesanordninger

ADVARSEL! Fare for kvæstelser. Sikker-

heds- og beskyttelsesanordninger, der er defekte eller deaktiverede, kan medføre alvorlige kvæstelser.

Få defekte sikkerheds- og beskyttelsesanordninger repareret.
Sikkerheds- og beskyttelsesanordningerne må aldrig sættes ud af kraft.

2.4.1 Beskyttelsesskærm

Beskyttelsesskærmen beskytter brugeren mod roterende fræserknive og objekter, der slynges væk.

2.5 Symboler på apparatet

2.5.1 Sikkerhedssymboler

Symbol Betydning

Læs betjeningsvejledningen før brug!

Roterende værktøj! Hold hænder og fødder væk.

2.5.2 Betjeningssymbol

Symbol Betydning

Indstil motorens omdrejningstal eller arbejdshastighed:

Retning H (high) = forhøj arbejdsha-stigheden.

Retning L (low) = reducer arbejds-hastigheden.

Skub chokerhåndtaget i pilens retning.

Skub brændstofhanens håndtag i pilens retning.

Symbol Betydning

Kun MH770, MH1150:

- 1 = bakgear

0 = tomgang

1 Motor med gear
2 Fræserknivsæt med
aksel
Fræserknive
3 Sidebeskyttelsesskiver (MH770/MH1150)
4 Transporthjul (MH540/MH770)
5 Hjul med nav (MH1150)
6 Jordspyd
7 Beskyttelsesskærme
8 Håndtag
9 Monteringstilbehør

2.7 Produktoversigt (01, 09, 18)

Produktoversigten (01, 09, 18) giver et overblik over maskinen.

Nr. Komponent

1 Koblingshändtag
2 Håndtag
3 Håndtag til gearvalg
4 Motor
5 Transporthjul
6 Fræserknive
7 Beskyttelsesskiver
8 Beskyttelsesskærm

Nr. Komponent

9 Jordspyd

10 Gashåndtag

11 Håndtag til bakgear

12 Motorafbryder

3 SIKKERHEDSANVISNINGER

FARE! Livsfare samt fare for alvorlige

kvæstelser! Manglende kendskab til sikkerhedsanvisningerne og betjeningsanvisningerne kan medføre meget alvorlige kvæstelser samt være livsfarlige.

Overhold alle sikkerhedsanvisninger og betjeningsanvisninger i nærværende brugsanvisning samt i brugsanvisningerne, som der henvises til, før apparatet bruges.
■ Opbevar alle medfølgende dokumenter til fremtidig brug.
Livsfare pga. forgiftning Motorfræserens udstødningsgas indeholder kulilte, som kan dræbe et menneske på få minutter. Vær opmærksom på følgende før og under brug:

Lad aldrig motorfræseren køre i lukkede rum, men kun i det fri.
- Indånd ikke motorens udstødningsgasser.
Sluk for motorfræseren, hvis du bliver dårlig, svimmel eller utilpas under apparatets brug.

■ Motorfræseren må kun bruges i teknisk perfekt tilstand.
Sikkerheds- og beskyttelsesanordningerne må ikke deaktiveres.
Bær høreværn.
Anvisningerne i nærværende brugsanvisning samt brugsanvisningen til motoren skal læses omhyggeligt igennem og overholdes. Lær, hvordan motorfræseren slukkes hurtigt.
■ Brug ingen startersprays eller lignende.

3.1 Bruger

Børn under 16 år og personer, der ikke har læst brugsanvisningen, må ikke bruge maskinen. Overhold eventuelle nationale sikkerhedsbestemmelser vedrørende brugerens minimumsalder.
■ Uerfarne personer skal instrueres og skoles i apparatets brug.

■ Maskinen må ikke betjenes, hvis du er påvirket af alkohol, narkotika eller medicin.

3.2 Maskinsikkerhed

Brug kun apparatet under følgende betingelser:

■ Apparatet er ikke beskidt.
■ Maskinen er ikke beskadiget.
Alle betjeningselementer fungerer.

Overbelast ikke apparatet. Den er beregnet til lette arbejder i privat område. Overbelastning fører til beskadigelse af maskinen.
Brug aldrig apparatet med slidte eller defekte dele. Udskift altid defekte dele med originale reservedele fra fabrikanten. Bruges maskinen med slidte eller defekte dele, kan garantikrav ikke gøres gældende over for fabrikanten.
■ Reparationer må kun gennemføres af kompetente fagværksteder eller vores serviceafdelinger.

3.3 Sikkerhed for personer, dyr og ting

Brug kun maskinen til de opgaver, den er beregnet til. Hvis motoren ikke bruges som til-sigtet, er der risiko for kvæstelser og tings-skader.
Tænd kun for maskinen, når der ikke opholder sig personer og dyr i arbejdsområdet.
Overhold en sikkerhedsafstand til personer og dyr. Sluk for maskinen, hvis personer eller dyr nærmer sig.
- Hold aldrig motorens udstødningsstråle mod personer og dyr samt brandfarlige produkter og genstande.
Grib aldrig ind i indsugnings- og luftgitteret, när motoren er i gang. Der er fare for kvæstelser på de roterende maskindele.
Sluk altid for maskinen, når den ikke skal bruges. F.eks. når arbejdsområdet forlades, ved service og vedligeholdelse, når benzin-/olieblandingen hældes på maskinen.
■ Sluk for maskinen i tilfælde af en ulykke for at undgå yderligere kvæstelser og tingsskader.
Brug aldrig maskinen med slidte eller defekte dele. Slidte eller defekte maskindele kan forårsage alvorlige kvæstelser.
■ Opbevar maskinen uden for børns rækkevidde.

3.4 Arbejdspladssikkerhed

Arbejd kun i dagslys eller i effektiv kunstig belysning.

• Apparatet må kun drives på et fast og plant underlag og ikke på skråninger.
  ■ Brug ikke apparatet i stenfyldt terræn.
  Arbejd altid på tværs af skråninger.
  Arbejd lige op og ned ad skråninger og ikke på skråninger med en hældning på over 10°.
  Sørg for stabilitet.
  Fjern fremmedlegemer i arbejdsområdet.
  Sørg for, at hænder og fødder ikke er i nærheden af roterende dele.
  Løft eller bær aldrig apparatet, mens motoren er i gang.
  Når motoren startes, må der ikke stå personer foran apparatet eller arbejdsværktøjet (fræserkniv) - drevet til fræserknivene skal være slået fra.
  ■ Transporthjulet må kun tages af og sættes på, og jordspydet må kun indstilles, når motoren er slået fra, og fræserknivene står stille.
  ■ Sluk for motoren, og vent til fræserknivene står stille, når apparatet flyttes med påmonteret transporthjul.
  Det er kun tilladt at bruge apparatet, såfremt sikkerhedsafstanden, der sikres af styrestangen, overholdes.
  ■ Hold udstødning og motor rene.
• Udskift tanken eller tankdækslet, hvis de er beskadigede.

Eksplosions- og brandfare: Der dannes en eksplosiv atmosfære, hvis benzin-/luft-blandingen siver ud. Antændelse, eksplosion og brand kan medføre alvorlige kvæstelser og være livsfarlig ved ukorrekt håndtering af brændstoffet. Overhold følgen-de:

Rygning er forbudt, när benzinen håndteres.
Håndter kun benzin udendørs og aldrig i lukkede rum.
■ Overhold altid følgende regler.

- Transportér og opbevar kun benzin og olie i beholdere, der er godkendt til dette formål. Sørg for, at børn ikke kan få adgang til opbevaret benzin og olie.

■ Forebyg forurening af jorden (miljøbeskyttelse) ved at sørge for, at der ikke trænger benzin og olie ned i jorden. Brug en tragt til påfyldningen.

• Fyld aldrig brændstof på maskinen i lukkede rum. Benzindampe kan samle sig på gulvet og derved forårsage antændelse eller endda en eksplosion.
  Tør spildt benzin af maskinen eller gulvet. Lad tekstiler, som er blevet brugt til optørring af benzinen, tørre på et sted med god ventilation, inden du bortskaffer disse tekstiler. I modsat fald kan der ske spontan selvantændelse.
  Er benzin blevet spildt, dannes der benzindampe. Start derfor aldrig maskinen på dette sted, men mindst 3 m væk.
  ■ Undgå hudkontakt med mineralske olieprodukter. Indånd ikke benzindampe. Bær altid beskyttelseshandsker under påfyldningen af brændstoffet. Skift beskyttelsestøj regelmæssigt, og få det renset.
  Sørg for, at dit tøj ikke kommer i kontakt med benzinen. Hvis der er kommet benzin på dit tøj, skal du skifte tøj omgående.
  ■ Fyld aldrig benzin på maskinen, mens moto-ren er i gang eller varm.

3.6 Personligt beskyttelsesudstyr

For at undgå kvæstelser på krop og lemmer samt høreskader bør der bæres særligt tøj og beskyttelsesudstyr.
Tøjet bør være formålstjenligt (tætsiddende) og må ikke hindre bevægelsesfriheden. Bær altid hårnet, hvis du har langt hår. Bær aldrig løst tøj eller tilbehør, som kan blive trukket ind i maskinen, f.eks. halstørklæder, vidde skjorter eller lange halskæder.

Det personlige beskyttelsesudstyr består af:

Høreværn og beskyttelsesbriller
Lange bukser og fast skotøj
Beskyttelseshandsker

4 MONTERING

⚠ ADVARSEL! Fare ved ufuldstændig montering! Bruges et ufuldstændigt monteret apparat, kan det medføre alvorlige kvæstelser.

■ Apparatet må kun betjenes, när det er helt monteret!

- Kontroller, om alle sikkerheds- og beskyttelsesanordninger er tilstede og fungerer, før maskinen tilsluttes!

4.1 MH540

4.1.1 Montering af fræserkniv (02)

1. Sæt det medfølgende sæt fræserknive (02/1) på det formonterede sæt fræserknive (02/2).
2. Juster fræserknivenes sæt således, at boringerne ligger over hinanden.
3. Tryk splitten (02/3) gennem boringen og luk til.

4.1.2 Montering af spyd (03)

1. Skub spyddets muffe (03/1) ind i holderen (03/2) (03/a).
2. Sæt sekskantskruen (03/3) gennem hullet og sæt møtrikken på.

4.1.3 Montering af transporthjul (04)

1. Skub hjulholder med transporthjul (04/1) gen- nem boringen i den forreste holder (04/2).
2. Sæt fjederen (04/3) på plads.
3. Sæt skiven (04/4) og møtrikken (04/5) på og spænd til.

4.1.4 Montering af styrestang med greb (05 - 06)

1. Placer begge understyr (05/1) på holderen (05/2) således, at boringerne ligger over hinanden.
2. Stik skruerne (05/3) i.
3. Sæt møtrikker på og spænd til.
4. Placer overstyr (06/1) på understyret (06/a), så boringerne ligger over hinanden.
5. Stik skruerne (06/2) i.
6. Sæt underlagsskiver og møtrikker på og spænd til.

4.1.5 Montering af koblingshåndtag (07)

1. Sæt koblingshåndtag (07/1) med tappe gen- nem boringerne i styrestangen (07/2).
2. Sæt møtrikker (07/3) på og spænd til.

4.1.6 Montering af beskyttelsesskærm (08)

Beskyttelsesskærmene monteres på samme måde til højre og venstre for motoren.

1. Placer beskyttelsesskærmen (08/1) på pla- den (08/2) (08/a), så boringerne ligger over hinanden.
2. Stik skruerne (08/3) gennem boringerne oppefra.
3. Sæt møtrikker på og spænd til.

4.2 MH770

4.2.1 Formontering af fræserkniv (10)

Der monteres fire fræserknive på hver plade på akslen.

1. Placer to fræserknive (10/1) mod hver side af pladen (10/2). Forskyd hver fræserkniv 90° i forhold til den næste kniv.
2. Stik fire skruer (10/3) gennem boringerne i fræserkniven og pladen.
3. Skru møtrikkerne (10/4) på.

4.2.2 Montering af fræserkniv (11)

1. Placer et sæt fræseknive (11/1) på hver side af akselholderen.
2. Sæt de andre fræserknivsæt på.
3. Forbind alle fræserknivsæt med hinanden med splitter.
4. Sæt en beskyttelsesskive (11/2) på begge sider og spænd til med en split.

4.2.3 Montering af spyd (12)

1. Sæt spyddets muffe (12/1) ind i holderen (12/2) (12/a).
2. Skub stikbolten (12/3) gennem hullet og fastgør med en split.

4.2.4 Montering af transporthjul (13)

1. Placer hjulholderen med transporthjulet (13/1) på den forreste holder (13/a), så boringerne ligger over hinanden.
2. Stik hjulholderen gennem boringen (13/2).
3. Skub fjederen (13/3) på hjulholderen.
4. Sæt skiven (13/4) og møtrikken (13/5) på og spænd til.

4.2.5 Montering af styrestang med greb (14)

1. Placer styrestangen (14/1) på holderen (14/2) (14/a).
2. Stik skruen (14/3) gennem leddet.
3. Sæt spændegrebet (14/4) på og spænd til.

4.2.6 Montering af gearvælger (15)

1. Sæt grebet (15/1) på gearvælgeren (15/2).

4.2.7 Montering af koblingshåndtag (16)

1. Sæt koblingshåndtag (16/1) med tappe gen- nem boringerne i styrestangen (16/2).
2. Sæt møtrikker (16/3) på og spænd til.

4.2.8 Montering af beskyttelsesskærme (17)

Beskyttelsesskærmene monteres på samme måde til højre og venstre for motoren.

1. Placer beskyttelsesskærmen (17/1) på pla- den (17/2) (17/a), så boringerne ligger over hinanden.
2. Placer tværstangen (17/3) nedefra på beskyttelsesskærmene.
3. Stik skruerne oppefra gennem boringerne.
4. Sæt møtrikker på og spænd til.

4.3 MH1150

4.3.1 Formontering af fræserkniv (19)

Der monteres fire fræserknive på hver plade på akslen.

1. Placer to fræserknive (19/1) mod hver side af pladen (19/2). Forskyd hver fræserkniv 90° i forhold til den næste kniv.
2. Stik fire skruer (19/3) gennem boringerne i fræserkniven og pladen.
3. Skru møtrikkerne (19/4) på.

4.3.2 Montering af fræserkniv (20)

1. Placer et sæt fræseknive (20/1) på hver side af akselholderen.
2. Sæt de andre fræserknivsæt på.
3. Forbind alle fræserknivsæt med hinanden med splitter.
4. Sæt en beskyttelsesskive (20/2) på begge sider og spænd til med en split.

4.3.3 Montering af spyd (21)

1. Sæt spyddets muffe (21/1) ind i holderen (21/2) (21/a).
2. Skub stikbolten (21/3) gennem hullet og fastgør med en split.

4.3.4 Montering af hjul (22, 23)

Formontering af hjul (22)

Ventilen skal være på ydersiden af hjulet.

1. Juster navet (22/1) på hjulets (22/2) inderside således, at boringerne ligger over hinanden.
2. Stik fire sekskantskruer (22/3) udefra gen- nem hullerne.
3. Placer underlagsskiver og møtrikker (22/4) og spænd til.

Placering af hjul (23)

1. Sæt hjulet (23/1) på akslen (23/2) (23/a).
2. Juster hjulet, indtil boringerne på navet og akslen ligger over hinanden.
3. Tryk splitten (23/3) gennem boringen og luk til.
4. Monter det andet hjul på samme måde.

4.3.5 Montering af styrestang med greb (24)

1. Placer styrestangen (24/1) på holderen (24/2) (24/a).

2. Stik skruen (24/3) gennem leddet.

3. Sæt spændegrebet (24/4) på og spænd til.

4.3.6 Montering af gearvælger (25)

1. Sæt grebet (25/1) på gearvælgeren (25/2).

4.3.7 Montering af koblingshåndtag (26)

1. Sæt koblingshåndtag (26/1) med tappe gen- nem boringerne i styrestangen (26/2).

2. Sæt møtrikker (26/3) på og spænd til.

4.3.8 Montering af beskyttelsesskærm (27, 28)

1. Placer den forreste tværdrager (27/1) midt på holderen (27/2) således, at hullerne ligger over hinanden.
2. Stik sekskantskruen igennem og spænd til med møtrikken.
3. Placer den bagerste tværdrager (27/3) til højre og venstre for holderen.
4. Stik sekskantskruen igennem og spænd til med møtrikken.
5. Sæt beskyttelsesskærmen (28/1) på holderen (28/2).
6. Stik skruerne igennem oppefra med underlagsskiver gennem beskyttelsesskærmen og tværdrageren.
7. Sæt møtrikker på nedefra og spænd til.

5 IBRUGTAGNING

5.1 Indstilling af styrestang MH770, MH1150 (29)

Juster styrestangen i højden

En normalt indstillet højde svarer til hoftens højde.

1. Løsn spændegrebet (29/1) nederst på styrestangen.
2. Hæld styringstangen, indtil den ønskede højde er nået (29/a).
3. Spænd spændegrebet til.

Juster styrestangen i siden

Styrestangens sidejustering sikrer, at allerede be-arbejdede flader ikke længere skal betrædes. Styrestangen kan justeres til venstre og højre med hver især 35°.

1. Åbn drejegrebet (29/2) en smule, indtil styrestangen kan bevæges mod siderne.

2. Drej styrestangen til venstre og højre i den ønskede position (29/b).

3. Spænd drejegrebet til.

5.2 Kontrol og efterfyldning af oliemængden

1. Kontroller oliestanden i gearkassen og motoren før ibrugtagningen og før hver brug.
2. Hvis der er for lidt gearolie eller motorolie i: Fyld efter med olie.

Gearolie

se kapitel 7.2 "Påfyldning eller skift af gearolie MH770, MH1150 (38)", Side 161

Motorolie

BEMÆRK Se mere detaljerede informationer i den separate brugsanvisning til motoren.

6 BETJENING

⚠ ADVARSEL! Fare for kvæstelser, hvis apparatdele løsner sig. Dele af apparatet, der løsner sig under driften, kan medføre alvorlige skader.

• Kontrollér om alle apparatdele er fast tilspændt, før der tændes for apparatet.
  ■ Fastgør skæreværktøjerne således, at de ikke kan løsne sig under driften.

6.1 Kør motorfræseren hen til arbejdsstedet (30, 31)

MH540 (30)

Bring transporthjulet i transportstilling (30/A) for at kunne køre med motorfræseren.

1. Træk hjulholderen mod højre (30/a).
2. Drej hjulet op (30/b) og lad det gå i hak.
   Sæt transporthjulet i arbejdsstilling (30/B), før jorden bearbejdes.
3. Træk hjulholderen mod højre (30/a).
4. Drej hjulet ned (30/b) og lad det gå i hak.

MH770 (31)

Sæt transporthjulet i arbejdsstilling, før jorden be-arbejdes:

1. Træk hjulholderen (31/1) mod højre (31/a).
2. Drej transporthjulet op (31/b).
3. Skub hjulholderen (31/1) gennem boringen.
   Drejning i transportstilling sker på samme måde.

MH1150

Montering af hjul til transporten:

1. se kapitel 4.3.4 "Montering af hjul (22, 23)", Side 159.
   Hjulene skal demonteres, når jorden skal bearbejdes, og fræserknivsættene skal monteres:

2. se kapitel 4.3.2 "Montering af fræserkniv (20)", Side 159.

6.2 Hæld brændstoffet på

BEMÆRK Se mere detaljerede informationer i den separate brugsanvisning til motoren.

6.3 Start og standsning af motor

6.3.1 Start motoren (32 - 34)

1. Drej benzinhanen (32/1) i pilens retning for at åbne for benzintilførslen.
2. Kun ved kold motor: Skub chokerhåndtaget (32/2) i pilens retning.
3. Tryk på motorafbryderen "ON" (33/1).
4. Drej gashåndtaget (33/3) mod venstre, så pilen peger mod H (high).
5. Ryk kraftigt i startsnoren (34/1) (34/a), og lad den derefter langsomt rulle tilbage igen.

Motoren starter.

1. Arbejder motoren korrekt: Skub chokerhåndtaget tilbage mod pilens retning.
2. Hvis motoren ikke starter: Kontrollér arbejdstrin og træk derefter i startsnoren igen.
3. Hvis motoren arbejder i ryk: Skub chokerhåndtaget lidt ind i pilens retning.

6.3.2 Sluk for motoren (32, 33)

1. Drej gashåndtaget (33/3) mod højre, så pilen peger mod L (low).
2. Tryk på motorafbryderen "OFF" (33/2).
3. Drej benzinhanen (32/1) mod pilens retning for at lukke for benzintilførslen.

6.4 Fræserknive

6.4.1 Tilkobling af fræserknive (35)

1. Tryk på sikkerhedsknappen (35/1), og hold den inde.
2. Tryk koblingshåndtaget (35/2) fast ned på styrestangen.

Når håndtaget er trykket halvdelen ned, begynder fræserknivene at rotere og motorfræseren sætter i gang. Når koblingshåndtaget er trykket helt ned, er fræserknivene koblet helt til.

6.4.2 Frakobling af fræserknive (35)

⚠ ADVARSEL! Fare pga. roterende apparatdele! Gribes der ind i de roterende apparatdele, medfører dette alvorlige kvæstelser!

Grib aldrig ind i de roterende apparatdele!
Fræserknivene må ikke dreje med, när koblingshåndtaget slippes.

1. Slip koblingshåndtaget (35/2).

Motorfræseren stopper.

6.5 Til- og frakobling af bakgearet MH540 (36)

1. se kapitel 6.4.1 "Tilkobling af fræserknife (35)", Side 160.
2. Træk bakgearets (36/1) håndtag helt op.
   Kobl bakgear fra:
3. Slip håndtaget til bakgearet (36/1).

6.6 Betjening af gearskifte MH770, MH1150 (37)

Motorfræseren har 2 fremadgående gear og 1 bakgear.

Det første fremadgående gear er til hårde jordbunde, fræserknivene roterer langsomt. Det andet fremadgående gear er til mindre hårde jordbunde, fræserknivene roterer hurtigere.

1. Slip koblingshåndtaget (se kapitel 6.4.2 "Frakobling af fræserknife (35)", Side 161).
2. Forskyd gearvælgeren (37/1) således (37/a), at den svarer til gearviseren med det ønskede gear (1 = 1. gear, 2 = 2. gear, R = bakgear).
3. Tryk på sikkerhedsknappen og tryk koblingshåndtaget ned på styrestangen (se kapitel 6.4.1 "Tilkobling af fræserknive (35)", Side 160).

6.7 Brug jordspyddene

1. Tryk motorfræserens styrestang og dermed også jordspyddet ned for at reducere motorfræserens hastighed og påvirke fræserdybden.
2. Løft motorfræserens styrestang og dermed også jordspyddet op for at øge motorfræserens hastighed.

7 SERVICE OG VEDLIGEHOLDELSE

⚠️ FARE! Livsfare samt fare for alvorlige kvæstelser. Livsfare og fare for meget alvorlige kvæstelser när motoren er tilsluttet.

■ Alle indgreb skal udføres med slukket motor.

⚠️ FARE! Livsfare ved ukorrekt vedligeholdelse. Vedligeholdelse foretaget af ukvalificerede personer samt ikke-godkendte reservedele kan medføre alvorlige kvæstelser og endda død under brugen.

Fjern aldrig sikkerhedsanordninger, og sæt dem aldrig ud af funktion.
■ Brug kun godkendte originale reservedele.
Sørg gennem regelmæssig og korrekt vedligeholdelse for, at maskinen befinder sig i en funktionsdygtig og ren tilstand.

⚠ FORSIGTIG! Fare for kvæstelser. Skarpe samt bevægelige maskindele kan medføre kvæstelser.

Bær altid handsker under vedligeholdelse, pleje samt rengøring af maskinen!

7.1 Rengør fræserkniv

Før og efter motorfræserens brug skal plantedele med lange fibre samt store jordklumper fjernes fra fræserknivene.

7.2 Påfyldning eller skift af gearolie MH770, MH1150 (38)

Kontroller oliestanden før hver brug af motorfræseren, og fyld olie efter ved behov. Skift gearolie efter hver 100 arbejdstimer.

Foreskrevet olietype og -mængde: Se de tekniske data.

1. Sæt motorfræseren i arbejdsstilling.
2. Skru lukkeskruen (38/1) op i højre side af gearkassen.
3. Ved olieskift: Lad den gamle olie løbe ud i en beholder.
4. Fyld ny olie på, indtil olien kan ses i påfyldningsåbningen.
5. Skru lukkeskruen (38/1) godt fast i påfyldningsåbningen igen.
6. Ved olieskift: Bortskaf den gamle olie iht. gældende bestemmelser.

BEMÆRK Olien skal kunne ses i påfyldningsåbningen.

7.3 Vedligeholdelse af tændrør

BEMÆRK Se mere detaljerede informationer i den separate brugsanvisning til motoren.

7.4 Luftfilter

i BEMÆRK Se mere detaljerede informationer i den separate brugsanvisning til motoren.

7.5 Udskiftning af motorolie

i BEMÆRK Se mere detaljerede informationer i den separate brugsanvisning til motoren.

7.6 Efterjustering af bowdenkabler

Der finindstilles med indstillingskruen på styrestangen og på motorkonsollen.

1. Løsn kontramøtrikken på indstillingsskruen.
2. Drej indstillingsskruen for at forlænge eller forkorte bowdenkablets vandring.
3. Spænd kontramøtrikken igen.

BEMÆRK Fræserknivene må først begynde at rotere, när håndtaget er halvt ude.

Gaskabel

BEMÆRK Se mere detaljerede informationer i den separate brugsanvisning til motoren.

8 HJÆLP VED FORSTYRRELSER

i BEMAERK Henvend dig til vores kundeservice ved forstyrrelser, der ikke er anført i denne tabel, eller som du ikke selv kan afhjælpe.

Forstyrrelse Årsag Afhjælpning
Motorydelsen falder. Luftfilter tilstoppet Kontrollér og rens luftfilter
	Forbrændingsproblemer Kontakt servicested
	Fræserkniv snavset Rengør fræserkniv
Motoren starter ikke. Manglende brændstof Fyld brændstof på
	Dårligt, forurenet brændstof, gammelt brændstof i tanken	Tøm tanken, og hæld nyt brændstof på
	Forkert startprocedure Start motoren korrekt
	Gashåndtag i forkert position Stil gashåndtaget på position "START"
	Defekt i tændrør Se motorens vejledning.
	Luftfilter	Se motorens vejledning.
Fræserknivene kører ikke rundt	Kilerem defekt	Kontakt servicested
	Skader på gear	Kontakt servicested
	Fræserknive løse	Spænd fræserknive fast
	Bowdenkabel strakt eller løst Indstil bowdenkabel

9 TRANSPORT

■ Transportér kun motorfræseren med tom brændstoftank.
■ Motorfræseren må kun transporteres i en vandret position, i modsat fald:

Brændstof og olie siver ud
Røgudvikling
Tung start
Tilsodet tændrør

Maskinen skal gøres grundigt rent efter hver brug. Placér evt. også alle sikkerhedsafdækninger. Opbevar maskinen i et tørt, aflåst rum og utilgængeligt for børn.

Skal maskinen ikke bruges i mere end 2-3 måneder, skal følgende udføres for at undgå skader:

1. Tøm brændstoftanken:

Lad motoren køre, indtil den går ud af sig selv. Derefter er der ingen benzin-/olie-

blanding i tanken samt karburatoren, og der kan ikke danne sig aflejringer.

1. Rengør maskinen:

Tør hele maskinen samt tilbehøret af med en klud. Brug ikke benzin eller andre opløsningsmidler!
Fjern snavs fra alle maskinens åbninger (bl.a. køleåbninger til motoren).

1. Smør cylinderen:

Lad maskinen køle helt af.
Træk tændrørshætten af, og skru tændrøret ud.
■ Dryp lidt olie i tændrørsåbningen.
Træk langsomt i startergrebet, så stemplet bevæger sig, og olien fordeles i cylinderen.

1. Placer maskinen på transporthjulet og opbevar det ikke vippet.
2. Opbevar så vidt muligt maskinen på et tørt sted.

11 BORTSKAFFELSE

Benzin og motorolie må ikke smides ud med det almindelige husholdningsaffald eller i kloakken, men skal bortskaffes særskilt!

Før maskinen bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
Emballage, udstyr og tilbehør er fremstillet af genanvendelige materialer og skal bortskaffes på behørig vis.

12 KUNDESERVICE/SERVICE

Henvend dig til nærmeste AL-KO serviceværksted ved spørgsmål til garanti, reparation eller reservedele. Serviceværksteder findes på internet tet på adressen:

Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt.

Vores garanti gælder kun, hvis:

■ brugsanvisningen følges
■ apparatet behandles korrekt
■ der bruges originale reservedele

Garantien bortfalder ved:

■ egenhændige forsøg på reparation
■ egenhændige tekniske ændringer
■ ukorrekt brug

Følgende er ikke omfattet af garantien:

■ Lakskader, der skyldes normal slitage
■ Sliddele, der er markeret med ramme xxxxxx (x) på reservedelslisten
■ Forbrændingsmotorer (her gælder motorproducentens separate garantibestemmelser)

Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor apparatet er købt, eller den nærmeste autoriserede kundeservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.

ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING

3 Sikkerhetshenvisninger.... 178

3.1 Operatør 178

3.2 Maskinsikkerhet.... 178

4.1.4 Montere styrestang med håndtak (05- 06).... 180

4.1.5 Montere koblingsspak (07)...... 180

4.1.6 Montere skjold (08).... 180

4.2 MH770 180

4.2.1 Formontere fresekniv (10)...... 180

4.2.2 Montere fresekniv (11) 180

4.2.3 Montere bremsesporen (12)...... 180

4.2.4 Montere transporthjul (13)...... 180

4.2.5 Montere styrestang med håndtak (14)....180

4.2.6 Montere girspaken (15)....180

4.2.7 Montere koblingsspak (16)......180

4.2.8 Montere skjold (17) 180

4.3 MH1150....180

4.3.1 Formontere fresekniv (19)...... 180

4.3.2 Montere fresekniv (20)......181

4.3.3 Montere bremsesporen (21) .....181

4.3.4 Montere hjulene (22, 23).....181

2.4 Sikkerhets- og beskyttelsesanordninger

⚠️ FARE! Livsfare og fare for de alvorligste personskader! Uleselige sikkerhetshenvisninger og betjeningsanvisninger kan føre til de alvorligste personskader, inkludert død.

Følg alle sikkerhetshenvisninger og betjeningsanvisninger i denne bruksanvisningen samt bruksanvisninger som det vises til, før maskinen tas i bruk.
Alle medfølgende dokumenter må oppbevares for fremtidig bruk.

■ Bruk ikke startgass eller liknende.

3.1 Operatør

■ Du skal kun benytte apparatet under følgen-de vilkår:

■ Maskinen er ikke tilsmusset.
■ Maskinen har ingen skader.
Alle betjeningselementer fungerer.

Du skal kun benytte maskinen til den typen arbeider den er ment for. Bruk som ikke er forskriftsmessig kan forårsake personskader eller materielle skader.

Du skal kun slå på maskinen när det ikke befinner seg noen personer eller dyr i arbeidsområdet.

Det personlige verneutstyret består av:

1. Skru håndtaket (15/1) på girspaken (15/2).

4.2.7 Montere koblingsspak (16)

1. Skru håndtaket (25/1) på girspaken (25/2).

4.3.7 Montere koblingsspak (26)

serviceverkstedet. Dette finner du på Internett på følgende adresse:

Følgende omfattes ikke av garantien:
