ПОСІБНИК КОРИСТУВАЧА HD 10254 SXA Plus Kärcher

Загальні вказівки Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них. Зберігати обидві брошури для подальшого використання або для наступного власника. Використання за призначенням Цей миючий апарат високого тиску призначений виключно для виконання зазначених нижче робіт: ●Очищення струменем високого тиску без мийного засобу (наприклад, фасадів, терас, садових інструментів) Высота всасывания (макс.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Минимальная длина шланга подвода воды m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Минимальный диаметр шланга подвода воды in1111111 Номер для заказа всасывающего

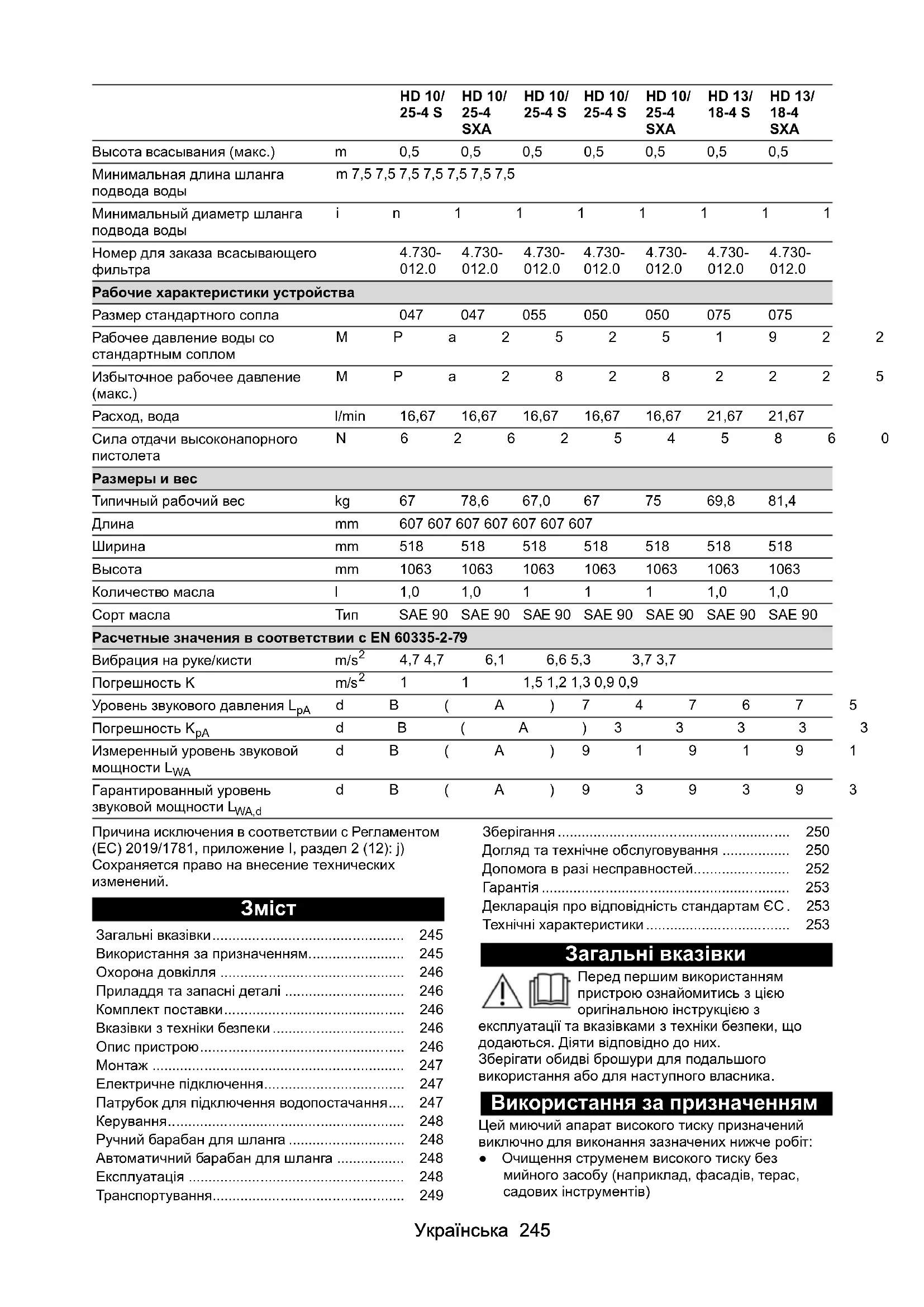

• dB(A)91919191919191 Гарантированный уровень звуковой мощности L WA,d dB(A)93939393939393 HD 10/ 25-4 S HD 10/ 25-4 SXA HD 10/ 25-4 S HD 10/ 25-4 S HD 10/ 25-4 SXA HD 13/ 18-4 S HD 13/ 18-4 SXA Загальні вказівки p. 245
• Використання за призначенням p. 245
• Охорона довкілля p. 246
• Приладдя та запасні деталі p. 246
• Комплект поставки p. 246
• Вказівки з техніки безпеки p. 246
• Опис пристрою p. 246
• Монтаж p. 247
• Електричне підключення p. 247
• Патрубок для підключення водопостачання p. 247
• Керування p. 248
• Ручний барабан для шланга p. 248
• Автоматичний барабан для шланга p. 248
• Експлуатація p. 248
• Транспортування p. 249
• Зберігання p. 250
• Догляд та технічне обслуговування p. 250
• Допомога в разі несправностей p. 252
• Гарантія p. 253
• Декларація про відповідність стандартам ЄС.253 Технічні характеристики 46 Українська ●Очищення струменем високого тиску з мийним засобом за допомогою пінної насадки, яку можна отримати як приладдя, (наприклад, машин, транспортних засобів, конструкцій, інструментів) Для видалення стійких забруднень рекомендуємо використовувати роторну насадку із спеціального p. 2532

Роторна насадка входить до комплекту поставки варіанту HD...Plus. Пристрій може працювати з приладдям Servo Control. Граничні значення для водопостачання

Забруднена вода Передчасне зношення або відкладення в пристрої Для експлуатації пристрою використовувати лише чисту або оборотну воду, яка не перевищує граничних значень. Для водопостачання застосовуються такі граничні

● Значення pH: 6,5-9,5 ● Електропровідність: провідність чистої води + 1200 мкСм/см, максимальна провідність 2000 мкСм/см ●Речовини, що осідають (обсяг проби 1 л, час осідання 30 хвилин): < 0,5 мг/л ●Речовини, що фільтруються: < 50 мг/л, неабразивні речовини ● Вуглеводні: < 20 мг/л ● Хлориди: < 300 мг/л ●Сульфати: < 240 мг/л ●Кальцій: < 200 мг/л ●Загальна жорсткість: < 28 °dH, < 50° TH, < 500 ppm (мг CaCO

●Залізо: < 0,5 мг/л ●Марганець: < 0,05 мг/л ●Мідь: < 2 мг/л ●Активний хлор: < 0,3 мг/л ●Без неприємних запахів Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля. Електричні та електронні пристрої містять цінні матеріали, які придатні до вторинної переробки, і часто компоненти, як-от батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим

Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.de/REACH Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com. Комплект поставки Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій. Вказівки з техніки безпеки ● Перед першим уведенням пристрою в експлуатацію слід обов’язково ознайомитись із вказівками з техніки безпеки 5.951-949.0. ●Дотримуватись національних правил користування рідкоструминними миючими

●Дотримуватись національних правил техніки безпеки. Рідкоструминні миючі апарати слід регулярно перевіряти. Результат перевірки слід документувати письмово. ● Забороняється вносити зміни до пристрою та

Символи на пристрої Не допускається безпосереднє під’єднання пристрою до громадської мережі питного водопостачання. Не спрямовувати струмінь води під високим тиском на людей, тварин, увімкнене електричне обладнання чи на самий пристрій. Захищати пристрій від

Небезпека травмування через відсутність або зміну запобіжних пристроїв! Запобіжні пристрої призначені для вашого захисту. Не ігнорувати, не знімати та не деактивувати запобіжні пристрої. Запобіжні пристрої настроєні та опломбовані на заводі. Регулювання дозволяється доручати лише співробітникам сервісної служби. Перепускний клапан фыз манометричним

У разі зниження витрати води за допомогою регулятора тиску і витрати відкривається перепускний клапан і частина об'єму води повертається до сторони всмоктування насоса. Коли відпускається спускний важіль високонапірного пістолета, манометричний вимикач вимикає насос високого тиску і подача струменя води під високим тиском припиняється. Якщо затягнути спускний важіль, насос вмикається

Опис пристрою Огляд пристрою Див. сторінку з зображеннями Малюнок A Малюнок B Малюнок C 1 Фільтр тонкого очищення 2 Кришка пристрою 3 Контрольна лампочка робочого стану/ несправності *Українська 247 4 Тримач кабелю 5 Заводська табличка 6 Місце для зберігання шланга ** 7 Гумова стяжка ** 8 Ручка-штовхач

9 Роторна насадка Vibrasoft ***** 10 Накидна гайка 11 Сопло високого тиску 12 Струминна трубка EASY!Lock 13 Регулятор тиску/витрати 14 Високонапірний пістолет EASY!Force 15 Запобіжний фіксатор 16 Спускний важіль 17 Запобіжний важіль 18 Високонапірний шланг EASY!Lock 19 Барабан для шланга **** 20 Тримач струминної трубки 21 Кріпильний гвинт кришки пристрою 22 Відсік для приладдя 23 Вимикач пристрою 24 Покажчик рівня оливи 25 Патрубок високого тиску EASY!Lock ** 26 Тримач насадки 27 Патрубок для підведення води 28 Ручка ручного барабана для шланга ***

• тільки в HD 10/25 та HD 13/18 ** тільки для версії S *** тільки для версії SX **** тільки для версії SX/SXA ***** тільки для версії Plus

Активація видалення повітря з бака для

1. Вигвинтити кріпильний гвинт кришки пристрою.

2. Зняти кришку пристрою.

3. Відрізати кінчик кришки бака для оливи так, щоб

утворився невеликий отвір. Малюнок D 1 Кришка 2 Бак для оливи

4. Закріпити кришку пристрою.

Перевірка рівня оливи

1. Поставити пристрій на горизонтальній поверхні.

2. Рівень оливи повинен знаходитися між

позначками «MIN» та «MAX» покажчика рівня

Повернення тримача кабелю Якщо потрібно, тримачі кабелів можна повернути.

2. Витягнути тримач кабелю та повернути його в

3. Притиснути тримач кабелю до пристрою так, щоб

Встановлення приладдя

Система EASY!Lock дозволяє швидко й надійно з’єднувати компоненти, повертаючи їх у різьбовому з’єднанні лише на один оберт.

1. Установити сопло високого тиску на струминну

2. Установити і вручну затягнути накидну гайку

3. Під'єднати струминну трубку до високонапірного

пістолета й затягнути вручну (EASY!Lock). Малюнок F У пристроях без барабана для шланга:

4. Під'єднати шланг високого тиску до

високонапірного пістолета та патрубка високого тиску пристрою й затягнути вручну (EASY!Lock). У пристроях з барабаном для шланга:

5. Під'єднати шланг високого тиску до

високонапірного пістолета й затягнути вручну (EASY!Lock). Електричне підключення

Небезпека травмування через ураження електричним струмом Підключити штепсельну вилку пристрою до електричної мережі. Використання нерознімного з’єднання з електромережею не допускається. Штепсельна вилка призначена для відключення від

Підключати пристрій тільки до джерела змінного

Використовуйте подовжувальний кабель з достатнім поперечним перерізом (див. «Технічні характеристики»). Повністю розмотати подовжувальний кабель з

1. Розмотати мережевий кабель та покласти його

Патрубок для підключення водопостачання Підключення до водопроводу 몇 ПОПЕРЕДЖЕННЯ Повернення забрудненої води в мережу питної

Небезпека для здоров'я Дотримуватись правил, установлених підприємством з водопостачання. Згідно з чинними правилами не дозволяється експлуатація пристрою без системного248 Українська розділювача в мережі питного водопостачання. Використовувати системний розділювач KÄRCHER або інший системний розділювач, що відповідає вимогам EN 12729 , тип BA. Вода, що пройшла через системний розділювач, класифікується як непридатна для пиття. Завжди приєднувати системний розділювач до водопроводу, не приєднувати його до патрубка для підключення водопостачання.

1. Перевірити тиск подачі води на вході,

температуру на вході і кількість води, що подається (див. главу Технічні характеристики).

2. З'єднати системний розділювач і патрубок

пристрою для підключення водопостачання за допомогою шланга для подачі води (вимоги до шланга для подачі води див. у главі Технічні характеристики).

3. Відкрити лінію водопостачання.

1. Пригвинтити всмоктувальний шланг з фільтром

до патрубка для підведення води (номер для замовлення фільтра див. у главі Технічні характеристики).

2. Видалити повітря з пристрою (див. главу

Видалення повітря з пристрою). Видалення повітря з пристрою

1. Відкрутити сопло високого тиску від струминної

2. Дати пристрою попрацювати, поки вода не почне

текти без бульбашок повітря.

3. У разі проблем під час видалення повітря

запустити пристрій на 10 секунд, потім вимкнути його. Повторити процес кілька разів.

4. Вимкнути пристрій.

5. Накрутити сопло високого тиску на струминну

Небезпека травмування Струмінь води високого тиску може спричинити

Забороняється фіксувати спускний і запобіжний важелі в робочому положенні. Не використовувати високонапірний пістолет, якщо пошкоджено запобіжний важіль. Якщо запобіжний важіль несправний, зверніться до сервісної служби. Перед виконанням будь-яких робіт із пристроєм пересуньте запобіжний фіксатор високонапірного пістолета вперед. Не експлуатуйте пристрій без встановленої струминної трубки. Перевірте міцність посадки струминної трубки. Струминна трубка повинна бути міцно затягнута. Тримати високонапірний пістолет і струминну трубку обома руками. Перевірте справність пристрою, приладдя, підвідних трубопроводів і підключень. Використовуйте пристрій тільки у бездоганному

Ручний барабан для шланга Пристрій оснащений ручним барабаном для шланга (HD 9/20-4 SX Plus і HD10/21-4 SX Plus). Розмотування шланга

1. Повертати ручку барабана для шланга проти

годинникової стрілки.

2. Повністю розмотати шланг.

1. Повністю злити воду зі шланга.

2. Повертати ручку барабана для шланга за

годинниковою стрілкою.

3. Повністю намотати шланг.

Автоматичний барабан для

Пристрій оснащений автоматичним барабаном для шланга (у версіях пристрою HD...SXA). Розмотування шланга

2. У разі відпускання шланга барабан для шланга

фіксується. Намотування шланга

Небезпека травмування Якщо шланг високого тиску вивільниться під час намотування, він може виконати неконтрольовані рухи, а також вдарити та відкинути предмети. Міцно тримайте шланг високого тиску під час намотування та направляйте шланг під час процесу намотування. Не торкайтеся барабана для шланга.

1. Трохи потягнути шланг, після чого відпустити.

2. Під час намотування регулювати швидкість

змотування шланга, направляючи його. Експлуатація Відкривання/закривання високонапірного

1. Натиснути запобіжний та спускний важелі.

Високонапірний пістолет відкривається.

2. Відпустити запобіжний та спускний важелі.

Високонапірний пістолет закривається. Експлуатація під високим тиском

Пристрій оснащений манометричним вимикачем. Двигун запускається лише в тому разі, якщо високонапірний пістолет відкритий.

1. У пристроях з барабаном для шланга: Завжди

повністю розмотувати з барабана шланг високого тиску.

2. Встановити вимикач пристрою у положення «I».

В HD 10/25...та 13/18...: Контрольна лампочка світиться зеленим.

3. Розблокувати високонапірний пістолет,

перевівши його запобіжний фіксатор назад.

високонапірний пістолет.

Небезпека травмування Струмінь води, що виходить з регулятора тиску/ витрати, може спричинити травми. Слідкуйте за тим, щоб з’єднання між регулятором тиску/витрати та струминною трубкою не роз’єдналось.Українська 249

5. Налаштувати робочий тиск і витрату води,

повертаючи регулятор тиску та витрати.

За найменшого об'єму подачі тепло двигуна забезпечує нагрівання води приблизно до 15 °C. Експлуатація з мийним засобом 몇 ПОПЕРЕДЖЕННЯ Неправильне поводження з мийними засобами Небезпека для здоров'я Дотримуватися вказівки з техніки безпеки, що містяться на мийних засобах!

Непридатні мийні засоби Пошкодження пристрою та об'єктів, що

Використовувати лише мийні засоби, дозволені фірмою KÄRCHER. Дотримуватися рекомендацій щодо дозування та вказівок до мийного засобу. Задля захисту довкілля мийний засіб слід використовувати ощадливо.

Використання мийних засобів KÄRCHER забезпечує безперебійну роботу обладнання. Рекомендуємо отримати консультацію або замовити наш каталог чи інформаційні матеріали

Для експлуатації з мийними засобами потрібний розпилювач піни з балоном (опція).

1. Від'єднати контейнер.

Малюнок G 1 Резервуар 2 Форсунка для обробки піною 3 Високонапірний пістолет 4 Всмоктувальний шланг 5 Набір заслінок Дозування мийного засобу: 3=велика доза, 2=середня доза, 1=мала доза

2. Вставити у всмоктувальний шланг потрібну

3. Залити мийний засіб у контейнер.

4. Прикрутити контейнер до насадки для піни.

5. Від'єднати струминну трубку від високонапірного

6. Встановити пінну насадку на високонапірний

пістолет й затягнути вручну.

7. Увімкнути миючий апарат високого

Рекомендований метод чищення

1. Ощадливо розпилити мийний засіб на суху

поверхню й залишити на деякий час (не

2. Розчинений бруд змити струменем води під

високим тиском. Після експлуатації з мийним засобом Для запобігання утворенню відкладень мийного засобу насадку для піни після використання слід

1. Від'єднати контейнер.

4. Прикрутити контейнер до пінної насадки.

5. Працювати пінною насадкою близько 1 хвилини,

щоб вимити залишки мийного засобу.

6. Випорожнити контейнер.

1. Закрити високонапірний пістолет.

Пристрій вимикається.

2. Пересунути запобіжний фіксатор уперед.

Високонапірний пістолет заблокований. Продовження роботи

1. Пересунути запобіжний фіксатор назад.

Високонапірний пістолет розблокований.

2. Відкрити високонапірний пістолет.

Пристрій вмикається. Час режиму готовності Цю функцію мають тільки версії HD 10/25... та HD 13/

Протягом часу очікування пристрій запускається, коли відкривається високонапірний пістолет. Контрольна лампочка світиться зеленим. Якщо високонапірний пістолет залишається закритим протягом 30 хвилин, час режиму готовності закінчується. Контрольна лампочка блимає

Скидання часу режиму готовності

1. Встановити вимикач пристрою у положення «0».

2. Зачекати декілька секунд.

3. Встановити вимикач пристрою

у положення «I». Пристрій може бути налаштований сервісною службою на тривалу експлуатацію. Завершення роботи 몇 ПОПЕРЕДЖЕННЯ Небезпека опіків Залишки води можуть нагріватися у вимкненому пристрої. Під час від’єднання шланга від патрубка подачі води нагріта вода може виплеснутися і спричинити опіки. Не знімайте шланг подачі води, поки пристрій не

1. Закрити лінію водопостачання.

2. Відкрити високонапірний пістолет.

3. Установити вимикач пристрою в положення «I» і

дати пристрою попрацювати протягом 5-10 с.

4. Закрити високонапірний пістолет.

5. Встановити вимикач пристрою у положення «0».

6. Витягувати штепсельну вилку з розетки тільки

7. Зняти лінію водопостачання.

8. Відкрити високонапірний пістолет до тих пір, поки

в пристрої не буде скинуто тиск.

9. Пересунути запобіжний фіксатор уперед.

Високонапірний пістолет заблокований. Транспортування

Недотримання ваги Небезпека травмування та пошкоджень Під час зберігання та транспортування враховувати вагу пристрою.

Неналежне транспортування Небезпека пошкодження Захищати спускний важіль високонапірного пістолета від пошкоджень.250 Українська Транспортування пристрою в транспортних засобах: закріпляти пристрій згідно з чинними нормами для запобігання його ковзанню та перевертанню. Транспортування пристрою на великі відстані: Переміщати або тягнути пристрій за ручку-

Транспортування краном

Небезпека травмування У разі неправильного транспортування краном пристрій може впасти і спричинити травми. Дотримуватись місцевих правил техніки безпеки і вказівок з техніки безпеки. Пристрій дозволяється транспортувати за допомогою крана тільки особам, що пройшли інструктаж з керування краном. Перед кожним транспортуванням краном перевіряти підйомний механізм на наявність пошкоджень. Перед кожним транспортуванням краном перевіряйте пристрій на наявність пошкоджень. Піднімайте пристрій лише так, як описано в кінці

Не закріплюйте вантажопідіймальний пристрій за ручку-штовхач. Не застосовувати ланцюгові стропи. Фіксувати піднімальний пристрій від ненавмисного від'єднання вантажу. Перед транспортуванням краном зніміть струминну трубку з високонапірним пістолетом, насадками й іншими незакріпленими предметами. Під час процесу підйому забороняється транспортувати на пристрої будь-які предмети. Не стояти під вантажем. При цьому стежити за тим, щоб у небезпечній зоні крана не знаходились люди. Не залишати пристрій підвішеним до крана без

1. Закріпити піднімальний пристрій на пристрої.

Малюнок H Малюнок I Малюнок J

Недотримання ваги Небезпека травмування та пошкоджень Під час зберігання та транспортування враховувати вагу пристрою. Зберігати пристрій тільки у приміщеннях. Зберігання пристрою

1. Помістити струминну трубку з високонапірним

пістолетом в тримач насадки і зафіксувати в тримачі струминної трубки.

2. Обмотати мережевий кабель навколо тримача

кабелю та закріпити його затискачем.

3. Змотати шланг високого тиску:

a Версія S: змотати шланг високого тиску, покласти його на місце для зберігання шланга і закріпити гумовою стяжкою. b Версія SX/SXA: Намотати шланг

тиску на барабан. Захист від замерзання

Якщо із пристрою не повністю видалено воду, він може зруйнуватися під дією морозу. Зберігати пристрій у місці, захищеному від морозу. Якщо зберігання в місці, захищеному від морозу,

2. Прокачати через пристрій звичайний антифриз.

3. Дати пристрою попрацювати не довше

1 хвилини, доки насос і лінії не спорожняться.

Використовувати звичайний антифриз на основі гліколю для транспортних засобів. Дотримуватися інструкцій із використання, наданих виробником антифризу. Догляд та технічне обслуговування

Ненавмисний запуск пристрою Небезпека травмування, удар електричним

Перед проведенням будь-яких робіт вимикати пристрій і витягати штепсельну вилку.

Відпрацьоване мастило потрібно утилізувати тільки в передбачених для цього приймальних пунктах. Здавати відпрацьоване масло саме там. Забруднення довкілля відпрацьованим мастилом

Перевірка техніки безпеки / договір технічного обслуговування Ви можете домовитися зі своїм дилером про регулярне проведення перевірки техніки безпеки або укласти договір про технічне обслуговування. Рекомендуємо звернутися за консультацією. Періодичність технічного обслуговування Перед кожним використанням Перевірити мережевий кабель на предмет пошкоджень. Пошкоджений кабель слід негайно замінити в авторизованій сервісній службі або із залученням фахівця-електрика. Перевірити шланг високого тиску на предмет пошкоджень. Пошкоджений шланг високого тиску підлягає негайній заміні. Перевірити пристрій на герметичність. Допускається витікання 3 крапель води на хвилину. У разі більшого витоку звернутися до сервісної служби.

Перевірити рівень оливи. У разі помутніння оливи (вода в оливі) негайно звернутися до сервісної служби. Очистити фільтр тонкого очищення. Малюнок K 1 Корпус фільтру 2 Фільтр тонкого очищення 3 Ущільнювальне кільце круглого перерізу 4 Дужка, розкладнаУкраїнська 251 5 З'єднувальний патрубок 6 Накидна гайка a Відкрутити накидну гайку. b Витягнути з'єднувальний патрубок. c Витягнути фільтр тонкого очищення з корпусу фільтра за розкладну дужку. d Промити фільтр чистою водою або продути стисненим повітрям. e Перевірити ущільнювальне кільце на фільтрі тонкого очищення та замінити його за необхідності. f Вставити фільтр тонкого очищення у корпус

g Перевірити ущільнювальне

з'єднувальному патрубку та за необхідності замінити його. h Встановити з'єднувальний патрубок. i Нагвинтити і затягнути вручну накидну гайку. Кожні 500 годин експлуатації, але не рідше одного разу на рік Технічне обслуговування пристрою повинне здійснюватися сервісною службою. Замінити оливу в насосі високого тиску: a Нахилити пристрій назад і покласти. b Поставити приймальну ємність для відпрацьованої оливи під стічний лоток. Малюнок L 1 Затискач 2 Ущільнювальне кільце круглого перерізу 3 Пробка 4 Стічний лоток c Витягнути затискач донизу. d Витягнути пробку. e Злити оливу в приймальну ємність. f Перевірити ущільнювальне кільце на пробці, за необхідності замінити. g Вставити пробку і зафіксувати її затискачем. h Витерти оливу, що залишилася у стічному

i Вирівняти пристрій. j Вигвинтити кріпильний гвинт кришки

k Зняти кришку пристрою. l Зняти кришку бака

Малюнок D 1 Кришка 2 Бак для оливи m Наливати оливу повільно, щоб могли видалятися повітряні бульбашки. Кількість і марка оливи зазначені в главі «Технічні характеристики». n Установити кришку бака для оливи на місце. o Установити кришку пристрою на місце і закріпити її. p Дати попрацювати пристрою 5 хвилин, після чого знову перевірити рівень оливи. Роботи з технічного обслуговування Заміна шланга високого тиску на автоматичному барабані для шланга 몇 ПОПЕРЕДЖЕННЯ Небезпека травмування У разі роз'єднання фіксації барабан для шланга може несподівано дуже швидко повернутися. Дотримуватися виконання наступних кроків та закріпити барабан для шланга, як описано.

Для цього пристрою підходять лише шланги високого тиску «Ultra Guard».

1. Підняти кришку на барабані для шланга за

допомогою викрутки. Малюнок M 1 Кришка

2. Завжди повністю розмотувати з барабана шланг

3. Вставити торцевий шестигранний ключ (розмір

ключа 10 мм) через шестикутний отвір у корпус. Вставити ключ настільки, щоб барабан для шланга заблокувався. Малюнок N 1 Отвір, шестигранний Малюнок O 1 Торцевий шестигранний ключ, розмір 10

4. Викрутити 2 гвинти.

Малюнок P 1 Шланговий стопор 2 Шланг високого тиску 3 Гвинт

5. Від'єднати шланговий стопор від шлангу

6. Витягнути фіксувальний гачок.

Малюнок Q 1 Патрубок підключення шланга 2 Підкладна шайба 3 Шланг високого тиску 4 Фіксувальний гачок

7. Витягти шланг високого тиску з патрубку для

8. Провести новий шланг високого тиску через

напрямні ролики шланга та вставити в патрубок для підключення шланга. Дотримуватися напрямку обертання барабана для шланга. Малюнок R 1 Напрямний ролик шланга

9. Вставити фіксувальний гачок у патрубок для

10. Переконатися, що всі підкладні шайби

знаходяться за фіксуючим важелем.

11. На іншому кінці шланга високого тиску

встановити шланговий стопор. Відстань до кінця шланга приблизно 1 м (до високонапірного пістолета).252 Українська

12. Підключити пристрій до водо- та

електропостачання, запустити та перевірити герметичність підключення.

13. Натягнути шланг і тримати його натягнутим. Поки

шланг натягнутий, витягнути шестигранний ключ.

14. Розблокувати барабан для шланга, потягнувши

за шланг високого тиску, і дати шлангу високого тиску повільно намотатись. Перевірити швидкість змотування, утримуючи шланг.

15. Знов встановити кришку.

Заміна шланга високого тиску на ручному барабані для шланга

1. Повністю розмотати з барабана шланг високого

2. Витиснути затискач для шланга високого тиску і

3. Повністю вставити приєднувальний патрубок

шланга у вузловий елемент барабана для шланга і закріпити його затискачем. Допомога в разі несправностей

Ненавмисний запуск пристрою, дотик до частин, що проводять електричний струм Небезпека травмування, ураження електричним

Перед проведенням робіт на пристрої вимкнути

Витягти штепсельну вилку. Усі перевірки та роботи з електричними частинами пристрою мають виконуватися

У разі несправностей, які не згадані в цій главі, звернутися до авторизованої сервісної служби. Контрольна лампочка

Ця функція є лише в HD 10/25... і HD 13/18... Контрольна лампочка відображає робочі статуси (зелене світло) та несправності (червоне світло). Скидання контрольної лампочки

1. Встановити вимикач пристрою у положення «0».

2. Зачекати декілька секунд.

3. Встановити вимикач пристрою у положення «I».

Індикація режимів роботи Тривале зелене світло Пристрій готовий до роботи. Блимає зеленим 1 раз Режим готовності закінчується через 30

безперервної роботи, і пристрій вимикається (безпека при розриві шланга високого тиску). Для повторного запуску режиму готовності:

1. Встановити вимикач пристрою у положення «0».

2. Зачекати декілька секунд.

3. Встановити вимикач пристрою у положення «I».

Індикація несправностей Блимає червоним 1 раз Негерметичність з боку подачі високого тиску.

1. Перевірити герметичність шланга високого тиску,

з'єднань шлангів та пістолета високого тиску. Блимає червоним 2 рази Перегрів двигуна.

1. Встановити вимикач пристрою у положення «0».

2. Дати пристрою охолонути.

3. Встановити вимикач пристрою у положення «I».

У разі повторного виникнення цієї несправності перевірити насадку, температуру води на вході, температуру навколишнього середовища та напругу мережі. Блимає червоним 3 рази Стався перебій енергопостачання.

1. Перевірити мережеве з'єднання та мережеві

запобіжники. Блимає червоним 4 рази Споживання електроенергії занадто високе.

1. Звернутися до служби підтримки клієнтів.

Несправності без індикації Пристрій не запускається.

1. Якщо контрольна лампочка блимає зеленим:

a Встановити вимикач пристрою у положення «0». b Встановити вимикач пристрою у положення «I».

2. Дати двигуну охолонути:

a Встановити вимикач пристрою у положення «0». b Дати пристрою охолонути. c Встановити вимикач пристрою у положення «I».

3. Перевірити мережевий кабель на предмет

4. Перевірити напругу мережі.

разі несправності електрообладнання звернутися до сервісної служби. Тиск в пристрої не створюється

1. Перевірити, чи має сопло високого тиску

правильний розмір (див. главу «Технічні характеристики»).

2. Очистити або замінити сопло.

3. Видалити повітря з пристрою (див. главу

«Підключення води/Видалення повітря з пристрою»).

4. Очистити фільтр тонкого очищення, за

необхідності замінити його ( див. главу «Догляд та технічне обслуговування/Щотижня»).

5. Перевірити об’єм подачі води (для отримання

інформації див. главу «Технічні характеристики»).

6. У разі необхідності звернутися до сервісної

Насос негерметичний. Допускається витікання до 3 крапель води на

У разі сильного витоку перевірити пристрій у сервісній службі. Стук насоса

подачі води (для отримання інформації див. главу «Технічні характеристики»).

2. Видалити повітря з пристрою (див. главу

«Підключення води/Видалення повітря з пристрою»).

3. Очистити фільтр тонкого очищення, за

необхідності замінити його (див. главу «Догляд та технічне обслуговування/Щотижня»).

4. У разі необхідності звернутися до сервісної

Занадто мала кількість мийного засобу

, чи відповідає пінна насадка об’єму подачі пристрою.

2. Заповнити балон пінної насадки.Українська 253

3. Вставити у всмоктувальний шланг заслінку

4. Перевірити всмоктувальний шланг і пінну

насадку з балоном на предмет відкладень мийного засобу. Видалити відкладення теплою

5. У разі необхідності звернутися до сервісної

Занадто низьке піноутворення

1. Перевірити, чи відповідає пінна насадка об’єму

2. Перевірити всмоктувальний шланг і пінну

з балоном на предмет відкладень мийного засобу. Видалити відкладення теплою

3. У разі необхідності звернутися до сервісної

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності пристрою протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті) Додаткову інформацію про гарантію (за наявності) можна знайти в області сервісного обслуговування місцевого вебсайту Kärcher у розділі «Завантаження». Декларація про відповідність стандартам ЄС Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Миючий апарат високого тиску Тип: 1.286-xxx.x Відповідні директиви ЄС 2000/14/ЄС 2006/42/EG (+2009/127/EG) 2011/65/ЄС 2014/30/ЄС 2009/125/ЄС Застосований(-і) регламент(-и) (ЄС) 2019/1781 Застосовувані гармонізовані стандарти EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 HD 9/20-4 S HD 10/21-4 S EN 61000-3-11: 2020 HD 13/18-4 S HD 10/25-4 S EN 62233: 2008 Застосовувані національні стандарти

Рівень звукової потужності, дБ(A) HD 9/20-4 S(XA) Виміряний: 91 Гарантований: 93 HD 10/21-4 S(XA) Виміряний: 91 Гарантований: 93 HD 13/18-4 S(XA) Виміряний: 91 Гарантований: 93 HD 10/25-4 S(XA) Виміряний: 91 Гарантований: 93 Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

відповідальна за ведення документації: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: [phone] Факс: [phone] м. Вінненден, 01.08.2023 Технічні характеристики HD 9/ 20-4 S HD 9/ 20-4 SX Plus HD 9/ 20-4 SXA HD 10/ 21-4 S HD 10/ 21-4 SX Plus HD 10/ 21-4 SXA HD 10/ 21-4 S Варіант залежно від країни експлуатації Країна EU EU EU EU EU EU KAP Електричне підключення Напруга V 400 400 400 400 400 400 380 Фаза ~ 3333333 Частота Hz 50 50 50 50 50 50 50254 Українська Максимально допустимий імпеданс мережі

Під’єднувана потужність kW 7,0 7,0 7,0 8,0 8,0 8,0 8 Ступінь захисту IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Запобіжник мережі (інерційний, Char. C) A 16161616161616 Подовжувальний кабель 10 м mm

2,5 2,5 2,5 2,5 2,5 2,5 2,5 Подовжувальний кабель 30 м mm

Патрубок для підключення водопостачання Тиск на вході (макс.) MPa1111111 Температура на вході (макс.) °C 60 60 60 60 60 60 60 Витрата на вході (мін.) l/h 1100 1100 1100 1200 1200 1200 1200 Висота всмоктування (макс.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Мінімальна довжина шланга подачі

m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Мінімальний діаметр шланга подачі

in1111111 Номер для замовлення всмоктувального фільтра 4.730-

Робочі характеристики пристрою Розмір стандартного сопла 047 047 047 050 050 050 050 Робочий тиск води зі стандартною

MPa20202023232321 Робочий надлишковий тиск (макс.)MPa25252525252525 Об'єм подачі, вода l/min 15 15 15 16,7 16,7 16,7 16,67 Сила віддачі високонапірного

N 48494956565656 Розміри та вага Типова робоча вага kg 62,4 67,1 74 63,4 68,1 75 63,4 Довжина mm 607 607 607 607 607 607 607 Ширина mm 518 518 518 518 518 518 518 Висота mm 1063 1063 1063 1063 1063 1063 1063 Кількість мастила l 1,0 1,0 1,0 1,0 1,0 1,0 1 Марка мастила Тип SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 Розраховані значення згідно з EN 60335-2-79 Значення вібрації на руці/кисті m/s

0,9 0,9 0,9 1,0 0,9 0,9 1 Рівень звукового тиску L

dB(A)3333333 Виміряний рівень звукової потужності L

dB(A)91919191919191 Гарантований рівень звукової потужності L WA,d dB(A)93939393939393 HD 9/ 20-4 S HD 9/ 20-4 SX Plus HD 9/ 20-4 SXA HD 10/ 21-4 S HD 10/ 21-4 SX Plus HD 10/ 21-4 SXA HD 10/ 21-4 S HD 10/ 25-4 S HD 10/ 25-4 SXA HD 10/ 25-4 S HD 10/ 25-4 S HD 10/ 25-4 SXA HD 13/ 18-4 S HD 13/ 18-4 SXA Варіант залежно від країни експлуатації Країна EU EU KAP KAP EU II EU EU Електричне підключенняУкраїнська 255 Причина виключення відповідно до Регламенту (ЄС) 2019/1781 Додаток I Розділ 2 (12): j) Зберігається право на внесення технічних змін. Напруга V 400 400 220 440-460 230 400 400 Фаза ~ 3333333 Частота Hz 50 50 60 60 50 50 50 Максимально допустимий імпеданс мережі Ω 0.0452

j0.0283 0.0452+ j0.0283 0.0452+ j0.0283 Під’єднувана потужність kW 8,8 8,8 7,5 8 8,5 8,8 8,8 Ступінь захисту IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Запобіжник мережі (інерційний, Char. C) A 16162516251616 Подовжувальний кабель 10 м mm

2,5 2,5 2,5 2,5 2,5 2,5 2,5 Подовжувальний кабель 30 м mm

Патрубок для підключення водопостачання Тиск на вході (макс.) MPa1111111 Температура на вході (макс.) °C 60 60 60 60 60 60 60 Витрата на вході (мін.) l/h 1200 1200 1200 1200 1200 1500 1500 Висота всмоктування (макс.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Мінімальна довжина шланга подачі

m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Мінімальний діаметр шланга подачі

in1111111 Номер для замовлення всмоктувального фільтра 4.730-

Робочі характеристики пристрою Розмір стандартного сопла 047 047 055 050 050 075 075 Робочий тиск води зі стандартною

MPa25251922231818 Робочий надлишковий тиск (макс.)MPa28282225262525 Об'єм подачі, вода l/min 16,67 16,67 16,67 16,67 16,67 21,67 21,67 Сила віддачі високонапірного

N 62625458606868 Розміри та вага Типова робоча вага kg 67 78,6 67,0 67 75 69,8 81,4 Довжина mm 607 607 607 607 607 607 607 Ширина mm 518 518 518 518 518 518 518 Висота mm 1063 1063 1063 1063 1063 1063 1063 Кількість мастила l 1,01,01111,01,0 Марка мастила Тип SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 Розраховані значення згідно з EN 60335-2-79 Значення вібрації на руці/кисті m/s

1 1 1,5 1,2 1,3 0,9 0,9 Рівень звукового тиску L

dB(A)3333333 Виміряний рівень звукової потужності L

4. Развийте 2-та винта.
