TLO 1832 Battery - Кущорізи Kärcher - Безкоштовний посібник користувача

Тип продукту	Кущоріз
Бренд	Kärcher
Модель	TLO 1832 Battery
Напруга	18 В
Макс. діаметр різання (м'яка деревина)	32 мм
Макс. діаметр різання (тверда деревина)	28 мм
Цикл різання / пауза	10 с / 7 с
Рівень звукового тиску	70,8 дБ(A)
Рівень звукової потужності	81,8 дБ(A)
Вібрація (передня ручка)	0,5 м/с²
Вібрація (задня ручка)	0,7 м/с²
Розміри (Д x Ш x В)	911 x 96 x 212 мм
Вага (без акумулятора)	2,4 кг
Живлення	Літій-іонний акумулятор 18 В (Kärcher Battery Power)
Основні функції	Різання гілок та гілочок
Догляд та очищення	Очищувати м'якою сухою ганчіркою, змащувати лезо після кожного використання
Безпека	Основний вимикач з кнопкою розблокування, захисний кожух леза
Запчастини та ремонтопридатність	Рекомендовані оригінальні аксесуари та запасні частини; ремонт у авторизованому сервісному центрі
Загальна інформація	Приватне використання на вулиці, безпечна відстань 10 м від ліній електропередач

Часті запитання - TLO 1832 Battery Kärcher

Як запустити пристрій?

Натисніть кнопку розблокування основного вимикача, потім на основний вимикач. Відпустіть вимикач, щоб зупинити.

Що робити, якщо пристрій не запускається?

Перевірте, чи акумулятор заряджений та правильно вставлений. Якщо проблема не зникає, замініть акумулятор або зверніться до сервісного центру.

Як розблокувати ріжуче лезо?

Натисніть основний вимикач 3-4 рази. Якщо блокування не зникає, вийміть акумулятор, потім злегка постукайте по лезу гумовим молотком.

Яка тривалість роботи акумулятора?

Тривалість роботи залежить від товщини гілок та умов використання. З часом ємність зменшується.

Як доглядати за ріжучим лезом?

Після кожного використання очищуйте лезо щіткою та наносьте мастило для машин або рідке масло.

Чи можна використовувати пристрій під дощем?

Ні, пристрій не можна піддавати впливу дощу або вологи. Використовуйте його лише в суху погоду.

Як зберігати пристрій?

Вийміть акумулятор, очистіть пристрій, надіньте захисний кожух леза та зберігайте в сухому добре провітрюваному місці, недоступному для дітей.

Яка гарантія?

Умови гарантії різняться залежно від країни. У разі дефекту матеріалу або виробництва зверніться до дистриб'ютора або авторизованого сервісного центру з рахунком-фактурою.

Які аксесуари сумісні?

Використовуйте виключно оригінальні аксесуари та запасні частини Kärcher, доступні на www.kaercher.com.

Як безпечно транспортувати пристрій?

Вийміть акумулятор та надіньте захисний кожух леза. Зафіксуйте пристрій, щоб уникнути ковзання або перекидання в автомобілі.

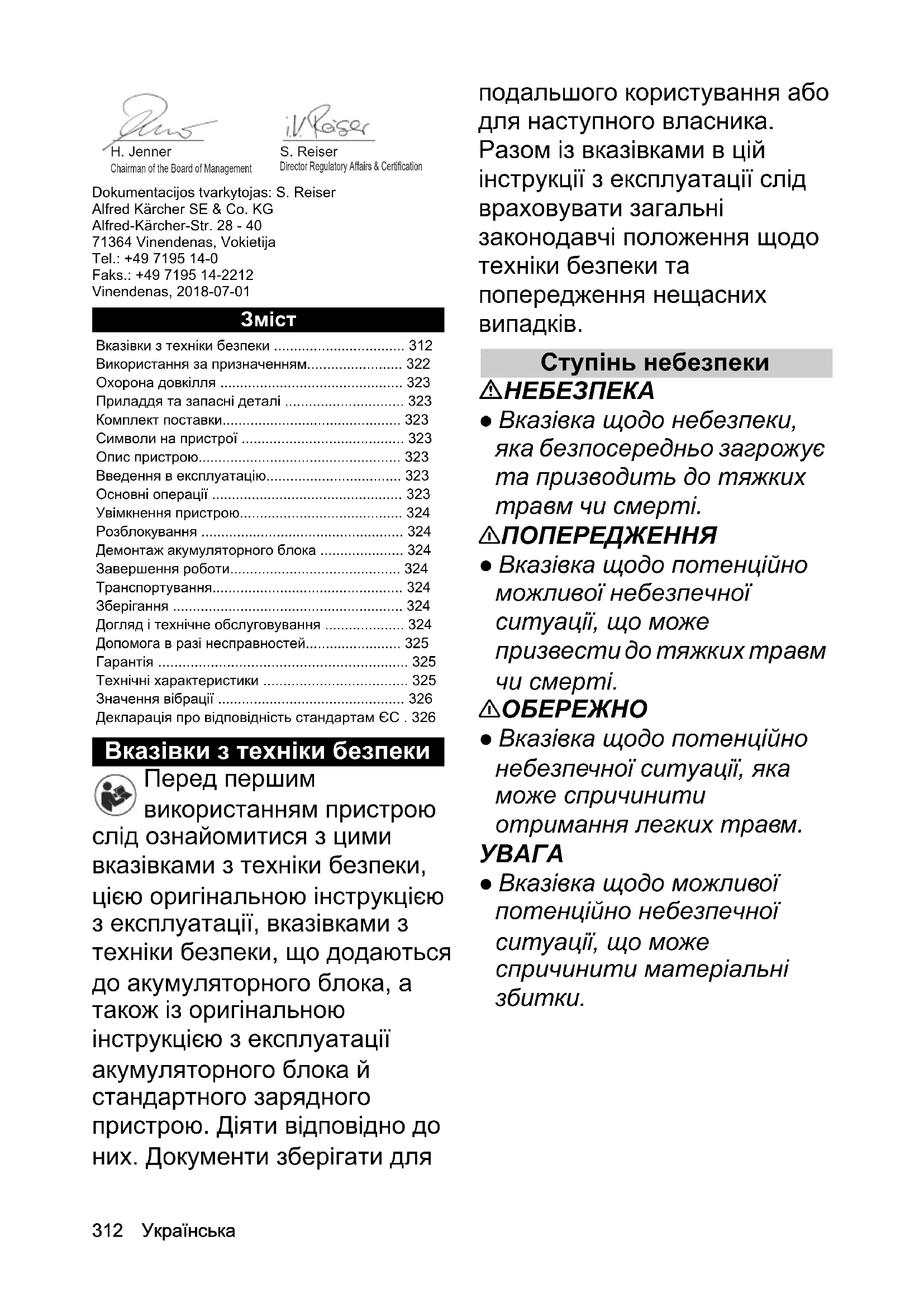

ПОСІБНИК КОРИСТУВАЧА TLO 1832 Battery Kärcher

Вказівки з техніки безпеки 312

Використання за призначенням.... 322

Охорона довкілля 323

Приладдя та запасні деталі 323

Символи на пристрої 323

Опис пристрою.... 323

Введення в експлуатацію.... 323

Основні операції 323

Увімкнення пристрою.... 324

Розблокування 324

Демонтаж акумуляторного блока 324

Завершення роботи.... 324

Транспортування.... 324

Зберігання 324

Догляд і технічне обслуговування 324

Допомога в разі несправностей.... 325

Гарантія 325

Технічні характеристики 325

Значення вібрації 326

Декларація про відповідність стандартам ЄС . 326

Вказівки з техніки безпеки

Перед першим

використанням пристрою

слід ознайомитися з цими вказівками з техніки безпеки, цією оригінальною інструкцією з експлуатації, вказівками з техніки безпеки, що додаються до акумуляторного блока, а також із оригінальною інструкцією з експлуатації акумуляторного блока й стандартного зарядного пристрою. Діяти відповідно до них. Документи зберігати для

подальшого користування або для наступного власника.

Разом із вказівками в цій інструкції з експлуатації слід враховувати загальні законодавчі положення щодо техніки безпеки та попередження нещасних випадків.

Ступінь небезпеки

⚠️НЕБЕЗПЕКА

- Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерті.

⚠ПОПЕРЕДЖЕННЯ

- Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерти.

⚠ ОБЕРЕЖНО

- Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

УВАГА

- Вказівка щодо можливої потенційно небезпечної ситуації, що може спричинити матеріальні збитки.

Загальні вказівки з техніки безпеки під час роботи з електричними інструментами

⚠ПОПЕРЕДЖЕННЯ

- Ознайомтесь з усіма вказівками з техніки безпеки та інструкціями. Недотримання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом та/або отримання тяжких травм. Зберігайте усі вказівки з техніки безпеки та інструкції для подальшого використання.

Термін «електроінструмент», що використовується у вказівках з техніки безпеки, означає електричні інструменти, що працюють від мережі (із мережним кабелем), та акумуляторні електричні інструменти (без мережного кабелю).

1 Безпека на робочому місці а Необхідно утримувати робочу зону у чистоті та забезпечити її достатнє освітлення. Безлад чи відсутність світла у робочих зонах може призвести до нещасних випадків.

b Заборняється працювати

електроінструментом у вибухонебезпечних зонах, у яких знаходяться займисті рідини, гази чи пил. Електроінструменти створюють іскри, які можуть стати причиною запалення пилу чи пари.

с Під час користування електроінструментом забороняється знаходитись дітям та іншим особам у робочій зоні. Відволікаючись, можна втратити контроль над інструментом.

2 Електробезпека

а Штепсельна вилка електроінструмента повинна пасувати до розетки. Забороняється змінювати штепсельну вилку. Не використовуйте вилку- перехідник із заземленими електроінструментами. Наявність оригінальних штепсельних вилок без змін та наявність придатних розеток знижують ризик ураження електричним струмом.

b Запобігайте фізичному контакту із заземленими поверхнями, наприклад, трубами, радіаторами

опалення, плитами та холодильниками. Якщо тіло заземлене, існує високий ризик ураження електричним струмом.

с Бережіть електроінструменти від дощу та вологи.

Потрапляння води в електроінструмент підвищує ризик ураження електричним струмом.

d Не використовуйте кабель для перенесення, підвішування електроінструмента чи для витягування вилки з розетки. Захищайте кабель від високих температур, мастила, гострих кромок чи рухомих деталей інструмента. Пошкоджені чи спутані з'єднувальні кабелі підвищують ризик ураження електричним струмом.

e Під час роботи з електроінструментом просто неба використовуйте тільки придатний для зовнішніх робіт подовжувальний кабель. Використання придатного для зовнішніх робіт подовжувального кабелю знижує ризик ураження електричним струмом.

f Якщо робота з електроінструментом у вологому середовищі неминуча, використовуйте пристрій захисного відключення.

Використання такого пристрою знижує ризик ураження електричним струмом.

3 Безпека осіб

а Будьте уважні, слідкуйте за своїми діями та до роботи з електроінструментом приступайте з чіткою свідомістю. Не використовуйте електроінструмент у стані втоми чи під впливом наркотиків, алкоголю або лікарських препаратів. Найменша необережність під час користування електроінструментом може призвести до тяжких травм.

b Використовуйте засоби індивідуального захисту та в обов'язковому порядку — захисні окуляри. Використання засобів індивідуального захисту, таких як протипиловий респіратор, нековзне травмобезпечне взуття,

каска чи протишумні навушники, залежно від виду та використання електроінструмента, знижує ризик отримання травм.

с Не припускайте неконтрольованого увімкнення. Перед тим як підключити електроінструмент до джерела живлення та/або акумулятора, взяти його чи перенести, впевніться, що він вимкнений. Якщо під час перенесення електроінструмента ви тримаєте палець на вимикачі чи підключаєте увімкнений інструмент до джерела живлення, це може призвести до нещасних випадків.

d Перед увімкненням електроінструмента слід прибрати регулювальні інструменти або гайкові ключі. Інструмент або ключ, що знаходиться в деталі, яка обертається, може призвести до травмування.

e Уникайте неприродного положення корпусу під час роботи. Слідкуйте за стійким положенням та тримайте рівновагу. Це дозволяє краще

контролювати електроінструмент у непередбачених ситуаціях.

f Використовуйте придатний одяг. Не надягайте просторий одяг чи прикраси. Не припускайте контакту волосся, одягу та рукавиць з рухомими частинами. Просторий одяг, рукавиці, прикраси чи довге волосся можуть бути затягнуті рухомими деталями.

9 Якщо можна встановити пристрої для видалення пилу й уловлювання, впевніться в їхньому підключенні та правильному використанні. Використання пристрою для видалення пилу може знизити ризики, які виникають через пил.

4 Використання та обслуговування електроінструмента а Не припускайте перевантаження інструмента. Для виконання роботи використовуйте призначений для цього електроінструмент. У разі використання придатного

електроінструмента забезпечується більш якісне й безпечне виконання робіт у зазначеній галузі застосування.

b Забороняється користуватись електроінструментом з пошкодженим вимикачем.

Електроінструмент, який не вмикається чи не вимикається, становить небезпеку і повинен бути відремонтований.

с Перед здійсненням налаштувань інструмента, заміною комплектувальних частин чи відкладенням інструмента витягніть штепсельну вилку з розетки та/або зніміть акумулятор. Цей запобіжний захід запобігає ненавмисному увімкненню електроінструмента.

d Електроінструменти, які не використовуються, зберігайте у недоступному для дітей місці. Не дозволяйте працювати з інструментом особам, які не вміють з ним поводитись чи не ознайомились з цими інструкціями.

Електроінструменти становлять небезпеку, якщо використовуються недосвідченими користувачами.

e Електроінструменти потребують ретельного догляду. Перевіряйте бездоганність роботи усіх рухомих частин, відсутність заклинювання, поломки чи пошкодження деталей, що порушують нормальну роботу електроінструмента. Перед використанням інструмента пошкоджені деталі повинні бути відремонтовані.

Причиною багатьох нещасних випадків є недостатне технічне обслуговування електроінструментів.

f Ріжучі інструменти повинні бути завжди загострені та утримуватись у чистоті.

Ріжучі інструменти, що ретельно обслуговуються, з гострими ріжучими кромками рідше схильні до заклинювання та мають більш легкий хід.

9 Електроінструмент, комплектувальні частини, робочий

інструмент тощо повинні використовуватись відповідно до цих інструкцій. При цьому слід враховувати робочі умови та вид роботи, що виконується.

Використання електроінструмента у цілях, що відрізняються від передбачених, може призвести до виникнення небезпечних ситуацій.

5 Використання акумуляторних блоків та догляд за ними

а Заряджати акумуляторний блок тільки за допомогою допущених виробником зарядних пристроїв. Зарядні пристрої, які не придатні для відповідного акумуляторного блока, можуть призвести до пожежі.

b Використовувати пристрій лише з відповідним акумуляторним блоком. Використання іншого акумуляторного блока може призвести до травм або пожежі.

с Акумуляторний блок, який не використовується, зберігати вдалині від канцелярських скріпок,

монет, ключів, голок, гвинтів чи інших дрібних металевих предметів, які можуть призвести до короткого замикання.

Коротке замикання може призвести до пожежі або вибуху.

d За певних обставин з акумуляторного блока може виходити електроліт. Уникати контакту з ним. У разі контакту з електролітом ретельно промити відповідну ділянку водою. Якщо електроліт потрапив в очі, негайно звернутися до лікаря.

Електроліт може спричинити висипання і печіння на шкірі.

6 Сервісне обслуговування а Ремонт електроінструмента повинен виконуватись тільки кваліфікованими спеціалістами та тільки з використанням оригінальних запасних частин. Тим самим гарантується безпека інструмента.

Інструкції з техніки безпеки під час роботи з сучкорізом Пристрій має фіксовану довжину 0,91 м.

⚠ НЕБЕЗПЕКА ● Тяжкі травми внаслідок необережної роботи. Не допускається користування пристроєм під впливом наркотичних речовин, алкоголю чи медикаментів, а також у втомленому стані.

⚠ПОПЕРЕДЖЕННЯ

- Пристрій не призначений для використання дітьми та особами з обмеженими фізичними, сенсорними або розумовими здібностями, а також особами, не ознайомленими з цими інструкціями. Місцеві положення можуть обмежувати вік оператора.

- Не користуватися пристроєм за небезпеки удару блискавки. • Небезпека ураження струмом. Не користуйтеся пристроєм в межах 10 м від повітряних ліній електропередач.

- Переконайтеся, що всі захисні пристрої та ручки закріплені правильно та надійно і знаходяться в справному стані. • Перш ніж розпочати роботу з пристроєм, забезпечте тверду опору й вільний робочий простір і продумайте шлях відходу в разі падіння гілок. • Завжди тримайте пристрій обома руками. Однією рукою

тримайте пристрій за передню ручку. Другою рукою тримайте пристрій за задню ручку, керуйте кнопкою розблокування і вимикачем пристрою. • Перед початком роботи з пристроєм вдягнути довгі й щільні штани, одяг з довгим рукавом і взуття із захистом від ковзання. Не працювати босоніж. Не вдягати сандалії чи короткі штани. По можливості не вдягати дуже вільний одяг або одяг зі шнурками та стрічками.

- Небезпека віддачі через втрату рівноваги. Уникайте неприродного положення корпусу під час роботи, стежте за стійким положенням і тримайте рівновагу. • Перед початком експлуатації пристрою замінити зношені або пошкоджені деталі.

- Небезпека травмування. Не вносьте жодних змін у пристрій. Не використовуйте пристрій в якості привода навісного обладнання або пристроїв, які не рекомендовані виробником пристрою.

- Використовуйте пристрій тільки за денного або гарного штучного освітлення. • Забороняється використовувати пристрій,

якщо ріжучий механізм не працює належним чином.

- Для захисту від падаючих гілок забороняється перебувати під гілкою, яка обрізується. - Не тримайте сучкоріз під кутом понад 60° до поверхні землі.

- Матеріал, що обрізується, та інший матеріал може застрягти між затискною губкою і лезом. Очищуйте пристрій від матеріалу, що обрізується, та іншого матеріалу. • Небезпека травмування через тривале, безперервне використання пристрою. Робіть регулярні перерви під час роботи з пристроєм.

- Переконайтеся, що пристрій розташовано правильно, перш ніж запускати його. • Вимкніть пристрій, вийміть акумуляторний блок та переконайтеся, що всі рухомі частини повністю зупинені:

● Перед очищенням або зняттям блокування.

- Якщо пристрій залишається без нагляду.

- Перед установленням або зняттям навісного обладнання.

● Перед перевіркою, очищенням або проведенням робіт із пристроєм.

⚠ ОБЕРЕЖНО

- Використовуйте повний комплект засобів захисту очей та органів слуху.

УВАГА • Зберігайте пристрій тільки у приміщеннях.

Додаткові вказівки щодо техніки безпеки

⚠ПОПЕРЕДЖЕННЯ

- Отримання тяжких травм через необережність через втрату пильності у разі частого використання. • Під час обрізання не допускайте перебування сторонніх осіб, дітей і тварин в робочій зоні.

- Небезпека травмування, якщо гілка під напругою відскакує назад під час спилювання. • Гостре лезо знижує ризик отримання травм і підвищує ефективність різання. Лезо має бути гострим і чистим.

Дотримуйтесь інструкцій щодо змашення і заміни приладдя. • Перевіряйте

пристрій на відсутність пошкоджень перед кожним використанням та після кожного удару. Ремонт і заміна пошкоджених частин повинні виконуватися авторизованою сервісною

службою. • Негайно зупиніть пристрій і перевірте на наявність пошкоджень або

визначте причину вібрації, якщо пристрій упав, отримав удар або має нехарактерну вібрацію. Віддайте пристрій на ремонт до авторизованої сервісної служби або замініть його. • Небезпека травмування та пошкодження пристрою у разі виконання робіт з технічного обслуговування і догляду персоналом, який не має відповідної кваліфікації. Роботи з сервісного і технічного обслуговування цього пристрою вимагають спеціального захисту та знань, і можуть виконуватися тільки кваліфікованим персоналом.

- Небезпека травмування через неправильне використання. Зберігайте цю інструкцію з експлуатації, періодично перечитуйте її і використовуйте для інструктажу інших людей щодо використання пристрою. Надайте цю інструкцію у разі оренди або передачі пристрою.

⚠ ОБЕРЕЖНО • Слизькі ручки і поверхні утримання перешкоджають безпечному керуванню пристрою і його контролю в непередбачених ситуаціях. Ручки і поверхні утримання повинні бути сухими, чистими і

незабрудненими оливою і мастилом. • Перед початком робіт переконайтеся, що всі запобіжні пристрої встановлені і функціонують належним чином.

Безпечне технічне обслуговування та догляд

⚠ПОПЕРЕДЖЕННЯ

- Вимкніть двигун, переконайтесь, що всі рухомі деталі повністю зупинені та вийміть акумуляторну батарею, перш ніж оглядати, чистити або обслуговувати обладнання. • Роботи з обслуговування та обслуговування цього пристрою вимагають особливого догляду та знань, і їх може виконувати тільки кваліфікований персонал. Віднесіть прилад до авторизованого сервісного центру для обслуговування.

- Щоб забезпечувати надійний стан пристрою, регулярно перевіряти щільність затягування болтів, гайок і гвинтів.

⚠ ОБЕРЕЖНО

- Використовуйте тільки ті запасні частини, приладдя та насадки, які схвалені виробником. Слід використовувати оригінальні запасні частини, приладдя та насадки, тому що саме вони

гарантують безпечну та безперебійну експлуатацію пристрою. • Небезпека травмування та пошкодження пристрою в разі пошкодження, розм'якшення і руйнування пластикових деталей хімічними речовинами. Уникайте контакту пластикових деталей з гальмівною рідиною, бензином, нафтопродуктами, засобом для видалення іржі тощо.

УВАГА • Після кожного використання очистіть виріб м'якою сухою тканиною. • Не використовувати для очищення пластикових деталей розчинники, оскільки вони руйнують матеріали, з яких виготовлено пристрій. Видалити забруднення, такі як пил, мастило і мастильні матеріали, чистою тканиною.

Вказівка • Ви можете виконувати лише налаштування та ремонтні роботи, описані в цій інструкції з експлуатації. З питань додаткового ремонту звертайтеся до авторизованої сервісної служби у вашому регіоні.

- Щоб забезпечити тривалий і надійний строк служби пристрою, слід регулярно виконувати заходи з

технічного обслуговування, описані в інструкції з експлуатації.

Безпечне транспортування та зберігання

⚠ПОПЕРЕДЖЕННЯ

- Вимкніть пристрій, дайте йому охолонути та вийміть акумуляторний блок перед зберіганням або транспортуванням пристрою.

⚠ ОБЕРЕЖНО • Небезпека травмування та пошкодження пристрою. Закріпіть пристрій від руху або падіння під час транспортування.

УВАГА • Приберіть усі сторонні предмети з пристрою перед транспортуванням або зберіганням. • Після кожного використання очистіть виріб м'якою сухою тканиною.

- Зберігайте пристрій у сухому і добре провітрюваному місці, не доступному для дітей. Тримайте пристрій подалі від речовин, що спричиняють корозію, таких як садові хімікати. • Не зберігайте пристрій просто неба.

Залишкові ризики

⚠ПОПЕРЕДЖЕННЯ

- Навіть якщо пристрій експлуатується за

правилами, зберігаються деякі залишкові ризики. Під час використання пристрою можуть виникати такі ризики:

• Вібрація може спричинити травми. Слід використовувати належний інструмент для кожного виду робіт, використовувати відповідні ручки й обмежувати час роботи та впливу вібрації.
• Тяжкі травми внаслідок контакту з ріжучими інструментами. Тримайте ріжучі інструменти подалі від рук і ніг. Використовуйте захисний кожух, якщо пристрій не використовується, навіть під час коротких перерв.
• Небезпека травмування предметами, що відлітають, наприклад стружкою та тріскою.

Зменшення ризику

⚠ ОБЕРЕЖНО

- Тривале використання пристрою може призвести до порушення кровопостачання в руках, спричинене вібрацією. Загальноприйняте значення тривалості використання встановити неможливо, тому що воно залежить від багатьох факторів:

• Індивідуальна схильність до поганого кровопостачання (часто холодні пальці, поколювання у пальцях).
• Низька температура навколишнього середовища. Для захисту рук слід надягати теплі рукавиці.
• Порушення кровопостачання через міцну хватку.
• Безперервна робота більш шкідлива за роботу з перервами. У разі регулярного використання пристрою протягом тривалого часу та повторювання симптомів (поколювання у пальцях, холодні пальці) слід завернутися до лікаря.

Використання за призначенням

⚠НЕБЕЗПЕКА

Використання не за призначенням

Небезпека для життя внаслідок порізів

Використовувати пристрій лише за призначенням.

• Сучкоріз призначений тільки для побутового використання.
• Пристрій призначений для використання лише на вулиці.
• 3 міркувань безпеки пристрій завжди повинен надійно утримуватися обома руками.
• Пристрій призначений для обрізання і спилювання невеликих гілок і гілочок (максимальну товщину гілок див. Технічні характеристики). Користувач міцно стоїть на землі.

Будь-яке інше використання, наприклад обрізання предметів, які зроблені не з дерева, неприпустимо.

За ризики, що виникають через неприпустиме використання, несе відповідальність користувач.

Охорона довкілля

Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля.

Електричні та електронні пристрої найчастіше містять цінні матеріали, які придатні до вторинної переробки, та компоненти, такі як батареї, акумулятори чи мастило, які у разі

неправильного поводження з ними або

неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим сміттям.

Вказівки щодо компонентів (REACH)

Актуальні відомості про компоненти наведені на сайті: www.kaercher.com/REACH

Приладдя та запасні деталі

Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію пристрою.

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com.

Комплект поставки

Комплектація пристрою зазначена на упаковці. Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій.

Символи на пристрої

	Загальний знак попередження
	Перед уведенням в експлуатацію ознайомитись з інструкцією з експлуатації та усіма вказівками з техніки безпеки.
	Під час роботи з пристроєм використовуйте нековзні міцні захисні рукавиці.
	Під час роботи з пристроєм використовуйте нековзне захисне взуття.
	Під час роботи з пристроєм користуватися придатними засобами для захисту очей та органів слуху.
	Захищати пристрій від впливу дощу та вологи.
	Небезпека ураження електричним струмом. Працюючи з пристроєм, дотримуйтесь мінімальної відстані 10 м від повітряних ліній електропередач.

Небезпека внаслідок розлітання предметів. Не дозволяйте будь-яким стороннім особам (зокрема дітям) і домашнім тваринам наближатися до робочої зони ближче ніж на 15 м.

Тримайте руки подалі від лез.

Опис пристрою

У цій інструкції з експлуатації описано максимальну комплектацію. Комплект поставки відрізняється залежно від моделі (див. упаковку).

Рисунки див. на сторінках з рисунками Малюнок А

1 Вимикач пристрою
② Кнопка розблокування вимикача пристрою
③ Корпус ручки
④ Заводська табличка
⑤ Кнопка розблокування акумуляторного блока
⑥ Híj
⑦ Так
⑧ Захисний кожух ножа
⑨* Пристрій швидкого заряджання Battery Power 18V
⑩*Акумуляторний блок Battery Power 18V

* Не входить до комплекту поставки

Акумуляторний блок

Пристрій дозволено експлуатувати з акумуляторним блоком 18 V Kärcher Battery Power.

Введення в експлуатацію

Знімання захисного кожуха ножа

1.Зняти захисний кожух.

Малюнок В

Установлення гака

1. Установити гак за допомогою відповідної хрестової викрутки.

Малюнок С

Монтаж акумуляторного блока

1. Установити акумуляторний блок у відсік на пристрої і засунути до клацання.

Малюнок D

Основні операції

1. Перевірити дерево і гілки на предмет пошкоджень, таких як гниль, і на відсутність напруги.

2. Тримайте пристрій обома руками. Малюнок Е

3. Використовувати гак для видалення кори або гілок.

Малюнок F

Увімкнення пристрою

1. Натиснути кнопку розблокування вимикача пристрою.

Малюнок G

1. Натиснути вимикач пристрою. Пристрій запускається.

2. Відпустити вимикач пристрою. Пристрій зупиниться.

Розблокування

Тріска або кора можуть призвести до блокування лез.

△ПОПЕРЕДЖЕННЯ

Видалення засмічення

Порізи гострим ножем або предметами з гострими краями

Перевіряючи пристрій на наявність засмічення та видаляючи засмічення, слід використовувати захисні рукавиці.

1. Натиснути вимикач пристрою 3-4 рази.

Якщо блокування неможливо усунути, діяти так:

1. Зняти акумуляторний блок (див. главу Демонтаж акумуляторного блока).

2. Обережно постукати по лезу шматком дерева або гумовим молотком, поки воно не буде розблоковано. Тримати руки подалі від лез, оскільки леза різко відкриваються після розблокування.

Малюнок Н

1. Перевірити, щоб леза вільно рухались, за необхідності очистити леза щіткою від сторонніх предметів.

2. Установити акумуляторний блок (див. главу Монтаж акумуляторного блока).

3. Перед подальшою роботою натиснути вимикач пристрою, щоб повністю відкрити леза.

Малюнок G

Демонтаж акумуляторного блока

Вказівка

Під час тривалих перерв у роботі вийміть акумуляторну батарею з пристрою і захистить її від несанкціонованого використання.

1. Потягнути кнопку розблокування акумуляторного блоку в напрямку акумуляторного блоку.

Малюнок I

1. Натиснути кнопку розблокування акумуляторного блоку, щоб розблокувати акумуляторний блок.

2. Вийняти акумуляторний блок з пристрою.

Завершення роботи

1. Вийняти акумуляторний блок з пристрою (див. главу Демонтаж акумуляторного блока).

2. Очистити пристрій (див. главу Очищення пристрою).

Транспортування

⚠ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та пошкоджень

Під час транспортування враховувати вагу пристрою.

△ОБЕРЕЖНО

Неконтрольований запуск

Порізу

Перед транспортуванням вийміть акумулятор з пристрою.

Транспортуйте пристрій тільки з установленим захисним кожухом.

- Під час перевезення транспортними засобами пристрій слід фіксувати від ковзання та перекидання.

Зберігання

Перед кожним зберіганням пристрій слід очищати (див. главу Очищення пристрою).

△ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та пошкоджень

Під час зберігання враховувати вагу пристрою.

△ОБЕРЕЖНО

Неконтрольований запуск

Порізу

Перед зберіганням вийміть акумулятор з пристрою.

Зберігайте пристрій тільки із встановленим захисним кожухом.

1. Зняти гак за допомогою відповідної хрестової викрутки.

Малюнок J

1. Встановлювати захисний кожух.

Малюнок К

1. Зберігайте пристрій у сухому й добре вентильованому місці. Не піддавайте пристрій впливу корозійних речовин, наприклад садових хімікатів і протиобліднювальної солі. Зберігайте пристрій лише в приміщенні.

Догляд і технічне обслуговування

△ОБЕРЕЖНО

Неконтрольований запуск

Порізу

Перед проведенням будь-яких робіт вийміть акумулятор із пристрою.

⚠ОБЕРЕЖНО

Гострий ніж

Порізу

Використовуйте захисні рукавиці під час виконання

будь-яких робіт з ножем.

Очищення пристрою

УВАГА

Неправильне очищення

Пошкодження корпусу ручки

Не використовуйте розчинники для очищення корпусу ручки.

Використовуйте чисту тканину для видалення забруднень, таких як пил, олива або мастильні матеріали.

УВАГА

Контакт з хімічними речовинами

Пошкодження пластикових деталей

Не допускайте контакту пластикових деталей з хімічними речовинами, такими як гальмівна рідина, бензин, продукти на основі нафти або засоби для видалення іржі.

1. Зняти акумуляторний блок (див. главу Демонтаж акумуляторного блока).

2. Очистити лезо від залишків матеріалу, що обрізується, і бруду за допомогою щітки.

Малюнок L

1. Очистити корпус ручки м'якою сухою тканиною.

Змашення лез

Для збереження якості лез після кожного використання пристрою їх слід змащувати.

Вказівка

Відмінний результат можна отримати, якщо використовувати малов'язке машинне мастило або аерозольне мастило.

1. Покласти пристрій на рівну основу.

2. Нанести мастило на леза.

Малюнок М

Перед використанням

Перед кожним використанням необхідно виконати такі дії з техобслуговування:

• Перевірити пристрій на наявність пошкоджень.
• Перевірити, чи надійно затягнуті усі болти, гайки й гвинти.
• Перевірити гостроту леза. Замінити тупе лезо.

Допомога в разі несправностей

Несправності часто мають просту причину, яку можна усунути самостійно за допомогою інструкцій, наведених нижче. За наявності сумнівів або в разі неназваних несправностей слід звертатися до авторизованої сервісної служби.

Під час збільшення строку служби ємність акумуляторного блока знижуватиметься навіть за доброго обслуговування, внаслідок чого навіть у разі повної зарядки повний час роботи більше не забезпечуватиметься. Це не є дефектом.

Помилка Причина Усунення
Пристрій не запускається	Акумуляторний блок розряджений. ●	Зарядити акумуляторний блок.
	Акумуляторний блок несправний. ● Замінити акумуляторний блок.
	Акумуляторний блок встановлено неправильно.	● Встановити акумуляторний блок у гніздо до фіксації.
Пристрій зупиняється під час роботи	Лезо заблоковано матеріалом, що обрізується.	● Видалити його.
	Акумулятор перегрітий ● Зупинити роботу і зачекати, доки температура акумулятора не знизиться до нормального значення.
	Двигун перегрітий ● Зупинити роботу і дати двигуну охолонути.

Гарантія

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуваемо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті)

Технічні характеристики

Робочі характеристики пристрою

Робоча напруга V 18
Діаметр матеріалу м'яких порід, що обрізується (макс.)	mm	32
Діаметр матеріалу твердих порід, що обрізується (макс.)	mm	28
Тривалість циклу різання/паузи s		10 / 7
Розраховані значення згідно з EN 60745-1
Рівень звукового тиску L_pA	dB(A)	70,8
Похибка K_pA	dB(A)	3,0
Рівень звукової потужності L_WA	dB(A)	81,8
Похибка K_WA	dB(A)	3,0
Величина вібрацій на руці/кисті від передньої ручки	m/s ^2	0,5
Величина вібрацій на руці/кисті від задньої ручки	m/s ^2	0,7
Похибка K	m/s ^2	1,5
Розміри та вага
Довжина х ширина х висота	mm	911 x 96 x 212
Вага (без акумуляторного блока)	kg	2,4

Зберігається право на внесення технічних змін.

Значення вібрації

△ПОПЕРЕДЖЕННЯ

Зазначене значення вібрації виміряне за допомогою стандартного методу випробування і може використовуватися для порівнання з пристроєм. Зазначене значення вібрації може бути використано у попередній оцінці навантаження. Залежно від способу використання пристрою, рівень вібрації під час поточного використання пристрою може відрізнятися від зазначеного загального значення.

Пристрої зі значенням вібрації рука-плече > 2,5 м/с² (див. главу Технічні характеристики в інструкції з експлуатації)

⚠ ОБЕРЕЖНО • Під час

безперервного використання пристрою протягом декількох годин може заявитися відчуття оніміння.

• Для захисту рук слід надягати теплі рукавиці.
• Периодично робити паузи в роботі.

Декларація про відповідність стандартам ЄС

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Акумуляторний сучкоріз Тип: 1.444-020.0

Відповідні директиви ЄС

2006/42/EG (+2009/127/EG)

2011/65/€C

2014/30/€C

Застосовувані гармонізовані стандарти

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 50581: 2012

EN ISO 12100: 2010

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

H. Jenner

Особа, відповідальна за ведення документації: Ш.

Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

м. Вінненден, 01.07.2018

Мазмуны

сай келмейтін зарядтау

курылғылары өртке

әкелуі мүмкін.

Тутканын корпусын тазарту ушін еріткіштерді пайдаланбаныз.
