Тип продукту	Акумуляторний ударний дриль-шуруповерт
Бренд	Panasonic
Модель	EY7541
Напруга	14,4 В пост. струму
Тип батареї	Li-ion (моделі EY9L40 або EY9L41)
Ємність батареї	3 А·год (EY9L40) або 3,3 А·год (EY9L41)
Швидкість без навантаження	Режим м'який: 0-1000 об/хв Режим середній: 0-1400 об/хв Режим жорсткий: 0-2300 об/хв
Ударів за хвилину	Режим м'який: 0-2000 Режим середній: 0-2800 Режим жорсткий: 0-3000
Максимальний крутний момент	185 Н·м (1890 кгс·см, 1640 фунт·дюйм)
Загальна довжина	167 мм
Вага (з акумулятором)	1,5 кг (EY9L40) або 1,55 кг (EY9L41)
Патрон	Швидкозатискний шестигранний патрон
Можливість затягування болтів	Стандартні болти M6-M16, високоміцні M6-M12
Можливість загвинчування шурупів по дереву	3,5 – 9,5 мм
Можливість загвинчування саморізів	3,5 – 6 мм
Зарядний пристрій	Модель EY0L80, час заряджання: 35-50 хв для 3 А·год, 45-60 хв для 3,3 А·год
Освітлення	Вбудований світлодіод з кнопкою ввімкнення
Захист від перегріву	Миготливий індикатор попередження, автоматичне вимкнення
Захист акумулятора	Індикатор слабкого заряду, автоматичне вимкнення перед надмірним розряджанням
Гачок для пояса	Знімний, регульований по куту, можна закріпити з обох боків
Обслуговування	Чистити сухою чистою тканиною, не використовувати воду або розчинник

Часті запитання - EY7541 PANASONIC

Як змінити напрямок обертання шуруповерта EY7541?

Використовуйте важіль реверсу вперед-назад, розташований над курком. Натисніть його ліворуч для обертання за годинниковою стрілкою (затягування), праворуч для обертання проти годинникової стрілки (відкручування). Не вмикайте його, коли двигун працює.

Як встановити гачок для пояса?

Щоб встановити гачок для пояса, поставте його в положення зберігання, послабте гвинт за допомогою плоскої викрутки, зніміть гачок і вставте його в проріз з іншого боку інструменту. Затягніть гвинт. Ви також можете регулювати кут, посунувши важіль фіксації.

Що означає індикатор попередження про перегрів?

Індикатор попередження про перегрів блимає, коли акумулятор досяг надмірної температури. Інструмент автоматично вимикається для захисту акумулятора. Дайте інструменту охолонути принаймні 30 хвилин перед повторним використанням.

Як увімкнути світлодіодне освітлення?

Натисніть кнопку ввімкнення світлодіодного освітлення після одного натискання вимикача живлення. Світло автоматично вимикається через 5 хвилин бездіяльності.

Який час заряджання акумулятора?

Для літій-іонного акумулятора 3 А·год (EY9L40) корисне заряджання становить 35 хвилин, а повне — 50 хвилин. Для 3,3 А·год (EY9L41) — 45 хвилин для корисного заряджання та 60 хвилин для повного.

Які аксесуари рекомендовані для шуруповерта?

Використовуйте насадки, що підходять до швидкозатискного шестигранного патрона. Для оптимальної продуктивності рекомендується додатковий швидкозмінний патрон Panasonic EY9HX110E.

Як вибрати режим потужності удару?

Натисніть кнопку вибору режиму потужності удару на панелі керування. Кожне натискання перемикає між режимами жорсткий (H), середній (M) і м'який (S). Жорсткий режим забезпечує максимальний крутний момент для товстих болтів, середній — для менших болтів, а м'який — для крихких матеріалів.

Що робити, якщо індикатор розрядженої батареї блимає?

Індикатор розрядженої батареї блимає, коли акумулятор майже розряджений. Негайно зарядіть акумулятор, щоб уникнути надмірного розряджання, яке скорочує термін служби.

Як чистити інструмент?

Очищайте прилад сухою чистою тканиною. Ніколи не використовуйте воду, розчинник або летючі миючі засоби.

Чи можна використовувати інший акумулятор, крім зазначених моделей Panasonic?

Ні, використовуйте лише автономний акумулятор Panasonic, призначений для цього інструменту (EY9L40 або EY9L41). Використання іншого акумулятора може спричинити несправність, перегрів або пожежу.

ПОСІБНИК КОРИСТУВАЧА EY7541 PANASONIC

Ударний акумуляторний шуруповерт

Model No: EY7541

Перед екплуатацією даного пристрою, будь ласка, повністю прочитайте дану інструкцію і збережіть даний посібник для використання у майбутньому.

Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto/ Индекс/Индекс

English: Page 5

Deutsch: Seite 18

Français: Page 29

Italiano: Pagina 41

Українська: Сторінка 129

FUNCTIONAL DESCRIPTION

Перед використанням прочитайте брошуру Панасонік Електрик Воркс Ко., Лтд. "Інструкція з техніки безпеки", а також наступ- Осака, Японія не.

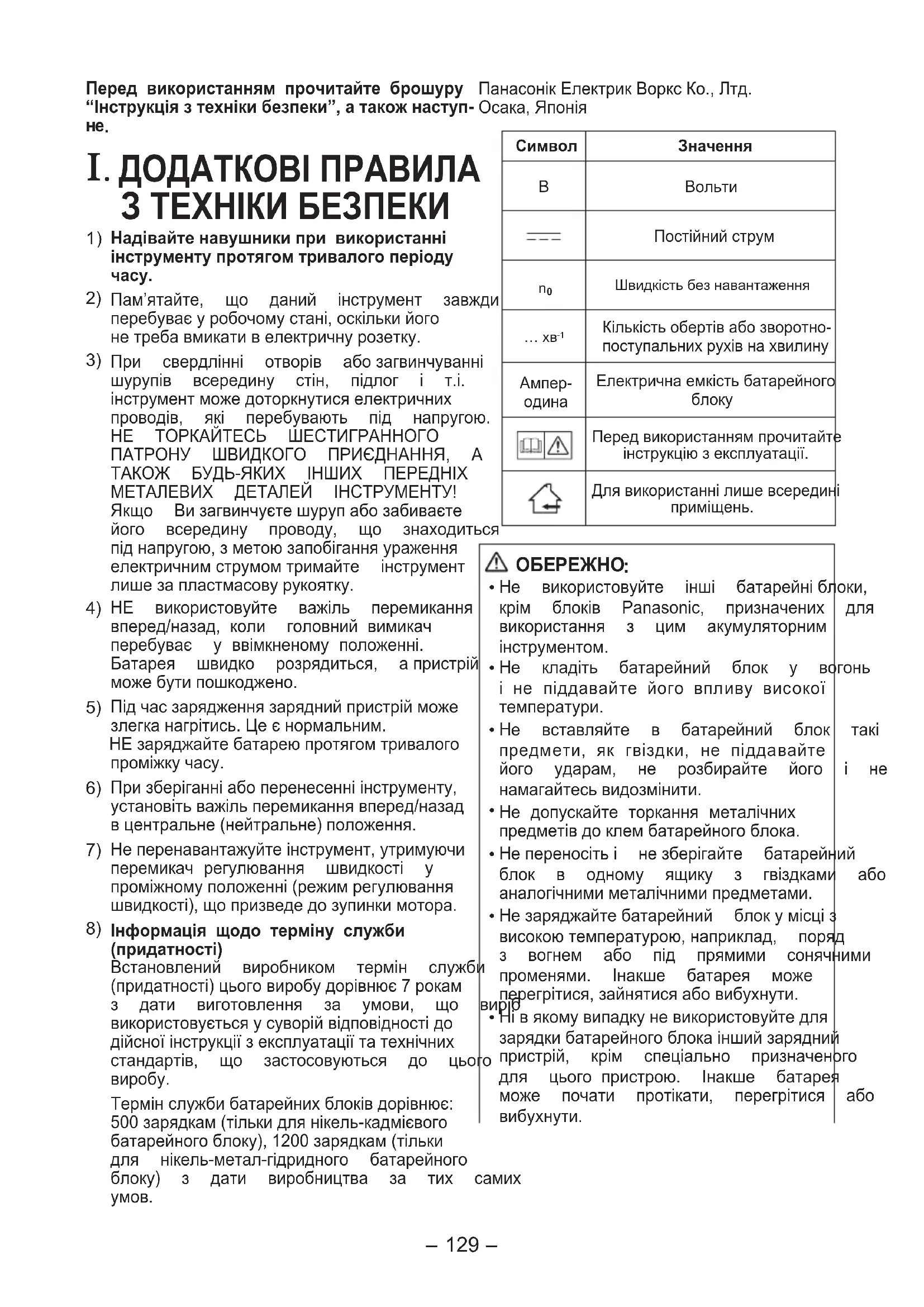

I. ДОДАТКОВІ ПРАВИЛА З ТЕХНІКИ БЕЗПЕКИ

1) Надівайте навушники при використанні інструменту протягом тривалого періоду часу.
2) Пам'ятайте, що даний інструмент завжди перебуває у робочому стані, оскільки його не треба вмикати в електричну розетку.
3) При свердлінні отворів або загвинчуванні шурупів всередину стін, підлог і т.і. інструмент може доторкнутися електричних проводів, які перебувають під напругою. НЕ ТОРКАЙТЕСЬ ШЕСТИГРАННОГО ПАТРОНУ ШВИДКОГО ПРИЄДНАННЯ, А ТАКОЖ БУДЬ-ЯКИХ ІНШИХ ПЕРЕДНІХ МЕТАЛЕВИХ ДЕТАЛЕЙ ІНСТРУМЕНТУ! Якщо Ви загвинчуєте шуруп або забиваєте його всередину проводу, що знаходиться

під напругою, з метою запобігання ураження електричним струмом тримайте інструмент лише за пластмасову рукоятку.

4) НЕ використовуйте важіль перемикання вперед/назад, коли головний вимикач перебуває у ввімкненому положенні. Батарея швидко розрядиться, а пристрій може бути пошкоджено.

5) Під час зарядження зарядний пристрій може злегка нагрітись. Це є нормальним. НЕ заряджайте батарею протягом тривалого проміжку часу.

6) При зберіганні або перенесенні інструменту, установіть важіль перемикання вперед/назад в центральне (нейтральне) положення.

7) Не перенавантажуйте інструмент, утримуючи перемикач регулювання швидкості у проміжному положенні (режим регулювання швидкості), що призведе до зупинки мотора.

8) Інформація щодо терміну служби (придатності) Встановлений виробником термін служби (придатності) цього виробу дорівнює 7 рокам з дати виготовлення за умови, що використовується у суворій відповідності до дійсної інструкції з експлуатації та технічних стандартів, що застосовуються до цьог виробу.

Термін служби батарейних блоків дорівнює: 500 зарядкам (тільки для нікель-кадмієвого батарейного блоку), 1200 зарядкам (тільки для нікель-метал-гідридного батарейного блоку) з дати виробництва за тих самих умов.

Символ	Значення
В	Вольти
——	Постійний струм
n_0	Швидкість без навантаження
... xB^-1	Кількість обертів або зворотно-поступальних рухів на хвилину
Ампер-одина	Електрична емкість батарейного блоку
	Перед використанням прочитайте інструкцію з експлуатації.
	Для використанні лише всередині приміщень.

⚠️ ОБЕРЕЖНО:

• Не використовуйте інші батарейні блоки, крім блоків Panasonic, призначених для використання з цим акумуляторним інструментом.
• Не кладіть батарейний блок у вогонь і не піддавайте його впливу високої температури.
• Не вставляйте в батарейний блок такі предмети, як гвіздки, не піддавайте його ударам, не розбирайте його і не намагайтесь видозмінити.
• Не допускайте торкання металічних предметів до клем батарейного блока.
• Не переносіть і не зберігайте батарейний блок в одному ящику з гвіздками або аналогічними металічними предметами.
• Не заряджайте батарейний блок у місці з високою температурою, наприклад, поряд з вогнем або під прямими сонячними променями. Інакше батарея може перегрітися, зайнятися або вибухнути.
  • Ні в якому випадку не використовуйте для зарядки батарейного блока інший зарядний пристрій, крім спеціально призначеного для цього пристрою. Інакше батарея може почати протікати, перегрітися або вибухнути.

• Після зняття батарейного блоку з інструменту або зарядного пристрою, завжди встановлюйте на місце кришку блоку. Інакше може трапитися коротке замикання контактів батареї, що може призвести до пожежі.

II.ЗБІРКА

ПРИМИТКА:

При закріпленні або зніманні насадки від'єднайте батарейний блок від інструменту або перемістіть важіль в центральне (нейтральне) положення.

Закріплення або знімання патрону

1. Закріплення патрону Закріпіть патрон шляхом насадження охоплюючого фіксатора у нижній частині патрону на квадратний хвостовик на корпусі.

Переконайтеся, що патрон надійно приєднаний до корпусу.

1. Знімання патрону Витягніть патрон.

ПРИМИТКА:

Закріплення або знімання оригінального додаткового приладдя та патронів Підтримуйте температуру корпусу вище точки замерзання (0°C 32°F) під час закріплення або від'єднання оригінального додаткового приладдя та патронів на квадратний хвостовик на корпусі. Губчата гума для виштовхування культки у квадратному хвостовику може стати жорсткою при температурі нижче точки замерзання. Це потребує додаткового зусилля під час від'єднання та закріплення патронів.

Закріплення або знімання батарейного блоку

1. Для приєднання батарейного блоку:

Зрівняйте мітки вирівнювання і закріпіть батарейний блок

• Змістіть батарейний блок, доки він не за фіксується на місці

Мітки вирівнювання

1. Для знімання батарейного блоку: Натисніть на кнопку спереду, щоб звільнити батарейний блок.

Кнопка

III.ФУНКЦІОНУВАННЯ [Головний бло:]

Функціонування пускового вимикача і важеля перемикання вперед/назад

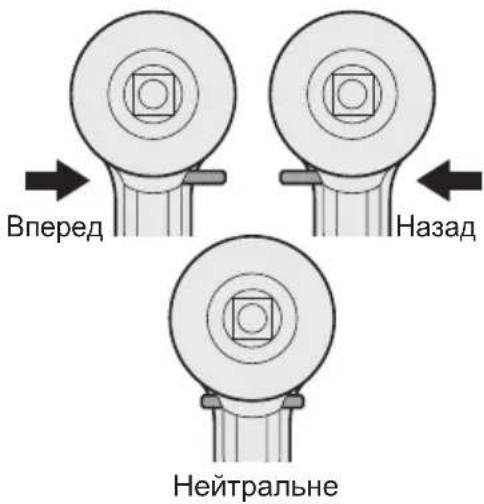

Вперед Назад Нейтральне

УВАГА:

Для уникнення пошкодження не використовуйте важіль перемикання вперед/назад до тих пір, поки насадка повністю не зупиниться.

Функціонування перемикача обертання вперед

1. Натисніть важіль для обертання вперед

2. Злегка натисніть пусковий вимикач, щоб почати повільне обертання інструменту

3. Для ефективного затягування шурупів швидкість зростає зі збільшенням натиснен на перемикач. При відпусканні перемикача спрацьовує гальмо і насадка негайно зупиняється.

4. Після використання встановіть важіль центральне (нейтральне) положення.

Функціонування перемикача обертання назад

1. Натисніть важіль для обертання назад. Перед використанням перевірте напрямок обертання.
2. Злегка натисніть пусковий вимикач, почати повільне обертання інструменту.
3. Після використання встановіть важіль центральне (нейтральне) положення.

УВАГА

- Для запобігання надмірного підвищення температури поверхні інструменту не працюйте з інструментом безперервно з використанням двох або більше батарейних блоків. Перед переключенням на інший батарейний блок потрібний деякий час для охолодження інструменту.

Як користуватися поясним крюком

ОБЕРЕЖНО!

• Переконайтеся, що поясний крюк надійно приєднаний до основного за допомогою щільно затягнутого гви Якщо поясний крюк не приєднаний надійно до основного блоку, крюк може в основний блок може впасти.
Це може призвести до нещасного випадку або травми
- Періодично перевіряйте затяжку гви Якщо він ослабне, міцно затягніть його.
• Переконайтеся, що поясний крюк щільно надійно приєднаний до поясному або іншого ременя. Уважно слідку тим, щоб блок не вислизнув з може призвести до нещасного випадку або травми.
- Якщо основний блок утримується поясним крюком, уникайте стрибати та бігати з ним. Це може призвести до вислизнення крюка падіння основного блоку.

Це може призвести до нещасного випадку або травми.

блоку инта.

відійти

i

ременя

ите

ПОЯС

• Якщо поясний крюк не використовується, я переконайтеся, що його повернуто в положення для зберігання. Поясний крюк може зачепитися за що-небудь. Це може призвести до нещасного випадку або травми.
• Якщо блок підвішений на поясному ремені за допомогою поясного крюка, не закріплюйте на нього насадки шуруповерта. Об'єкт з гострими краями, такий як насадка для свердлення, може призвести до нещасного випадку або травми

Щоб встановити кут пово- фоту поясного крюка

1.Зсуньте важіль фіксації поясного крюка в ① і утримуйте його, щоб розблокувати поясний крюк.
2.П отягніть ② поясни крюк з положення для зберігання ② і встановить його під потрібним кутом.
3. Відпустіть важіль фіксації поясного крюка, щоб зафіксувати кут повороту поясного крюка.
4. Переконайтеся, що поясний крюк міцно заблокований. Також переконайтеся, що поясний крюк міцно заблокований положенні ③.

- Поясний крюк не м бути за бл о к о в даному положенні. Перед використанням міцно заблокуйте його потрібному положенні.

Щоб повернути поясний крюк в положення для зберігання, дотримуйтесь вищеописаних дій пунктів 1 та 2, потім опустіть поя крюк.
Щоб заблокувати фіксатор, дотримуйтесь вищеописаних дій пунктів 3 та 4.

доб змінити сторону розмі- цення поясного крюка

Поясний крюк може бути розміщений на будь-якій зі сторін блоку.

1. Встановіть поясний крюк в положення для зберігання.
2. Ослабте гвинт, обертаючи його протии годинникової стрілки, використовуючи для цього монетку або плоску викрутку.
3. Витягніть поясний крюк і вставте його в інший бік отвору на основному блоці.
4. Щільно затягніть гвинт, обертаючи його за годинниковою стрілкою.

Поясний крюк може бути витягнутий з основного блоку лише якщо він знаходиться в положенні для зберігання.

Панель управління

(1) (2) (3) (4)

M 0 - 1400 об/хв. та0 - 2800 уд/хв.

Роботи, які потребують обмеженого крутильного моменту там, де є ймовірність поломки шурупа або зрізання його головки. (Дана установки обмежує крутильний момент).Придатними використаннями є наступні:Затягування болтів меншого діаметру (М6)Затягування гвинтів для кріплення при встановленні пристосувань

S 0 - 1000 об/хв. та0 - 2000 уд/хв.

Роботи, які потребують обмеженого крутильного моменту там, де є ймовірність поломки шурупа, зрізання його головки або розхитування насадки і пошкодження обробленої зовнішньої поверхні. (Дана установки обмежує крутильний момент).Придатними використаннями є наступні:Затягування болтів діаметру менше М6, які можуть бути легко зрізаніЗатягування шурупів у формований пластикВстановлення гіпсокартонних стінних панелей

* уд./хв. – удар на хвилину.

(1) Вибір режиму удару

- Обирається режим удару з 3 режим(2) (м'якого, середнього і жорсткого).

Для установки режиму удару натисніть кнопку режиму удару. Кожного разу при натисненні кнопки режим удару змінюється на жорсткий, середній або м'який. При відправці з заводу шуруповерт встановлюється в "жорсткий режим удару.

Світлодіодне підсвічування

3 а в ж д и н а т и

перемикач живлення один раз перед використанням світлодіодного підсвічування.

і вимкнення світлодіодного підсвічування.

Таблиця вказівок по роботі, що рекоменду- ються

Індикація режиму потужності удару	Використання, що рекомендуються
H 0 - 2300 об/хв. та0 - 3000 уд/хв.	Роботи, які потребують високого рівня крутильного моменту там, де немає ймовірності поломки болтів або шурупа, зрізання його головки або розхитування насадки.(Дана установки забезпечує максимальний крутильний момент). Придатними використаннями є зазначені нижче:Затягування болтів М8 та більшихЗатягування довгих шурупів під час оздоблювальних робіт

Підсвічування горить при дуже низькому струмі і не впливає негативно на продуктивність інструменту під час роботи або на ємкість його батареї.

УВАГА:

• Вбудоване світлодіодне підсвічування призначене для тимчасового освітлення невеликої робочої зони.
- Не використовуйте його у якості заміни постійного ліхтарика, так як воно не має достатньої яскравості.
- Якщо інструмент не використовується протягом 5 хвилин, світлодіодне підсвічування вимкнеться.

Увага : НЕ ДИВИТИСЯ НА ПРОМІНЬ.

Використання органів управління або регулювань, або виконання процедур іншим чином, яніж вказано в даній інструкції, може призвести до потрапляння під вплив небезпечного випромінювання.

(3) Попереджувальна лампочка перегріву

Вимкнена (звичайна робота)

Мигає: Перегрів

Вказує на те, що було зупинено через перегрів батареї.

роботу

Функція захисту від перегріву зупиняє роботу дриля для захисту батарейного блоку у випадку його перегріву. Коли функція ввімкнена, на панелі управління мигає попереджувальна лампочк а перегріву.

• У випадку ввімкнення функції захисту від перегріву дайте дрилю достатньо охолонути (щонайменше на протязі 30 хвилин). Дриль буде готовий до роботи після вимкнення попереджувальної лампочки.
- Уникайте використання дриля таким чином, щоб це приводило до неодноразового ввімкнення попереджувальної лампочки.

(4) Попереджувальна лампочка низького заряду батареї

Вимкнена (звичайна робота)

Мигає (Зарядження не відбувається) Ввімкнена функція захисту батареї

Надмірне (повне) розрядження літій-іонних батарей різко скорочує строк їхньої служби. Даний дриль оснащений функцією захисту батареї, яка призначена для попередження надмірного розрядження батарейного блоку.

• Функція захисту батареї активується безпосередньо перед тим, як батарея втратить свій заряд, що змушує мигати попереджувальну лампочку низького заряду батареї.
• Якщо ви помітили, що попереджувальна лампочка низького заряду батареї мигає, негайно зарядіть батарейний блок.

[Батарейний блок]

Для належного використання батарейного блоку

Літій-іонний батарейний блок (EY9L40/EY9L41)

• Щоб досягнути оптимального строку служби батареї, зберігайте літій-іонний батарейний блок в зазначених умовах, не заряджаючи його.
• При заміні батарейного блоку переконайтеся в тому, що на клемах зарядного пристрою батареї немає сторонніх речовин, таких як пил і вода і т.п. Очищайте клеми перед зарядкою батарейного блоку, якщо на них виявлені сторонні речовини.

Такі сторонні речовини, як пил і вод можуть впливати на термін роботи клег батарейного блоку.

- Якщо батарейний блок не викорис-товується, зберігайте його подалі від таких металевих речей, як скріпки, монети, ключі, цвяхи, шурупи, або інших дрібни металевих речей, які можуть призвести до контакту однієї клеми з іншою.

Зберігання батарейних блоків разом може стать причиною виникнення іскр, опіків або пожежі.

• Під час роботи з батарейним блоком переконайтесь, що робоче приміщення добре провітрюється.
- При витягуванні батарейного блоку з основного корпусу інструменту, негайно замініть кришку батарейного блоку для запобігання забруднення клем батареї пилом та брудом, що може викликати коротке замикання.

Термін служби батарейного блоку

Акумуляторні батареї мають обмежений термін служби. Якщо після зарядки час функціонування стає надмірно коротким, замініть батарейний блок на новий.

Утилізація батареї

УВАГА:

3 метою захисту навколишнього середовища та утилізації матеріалів, переконайтеся, що вона утилізована в офіційно визначеному місці, якщо такі є у Вашій країні.

[Зарядний пристрій]

Зарядка

Застережні заходи щодо літій- іонного батарейного блоку

- Якщо температура батарейного блоку впаде нижче приблизно -10^ (14°F), зарядку буде автоматично перервано, щоб запобігти погіршенню характеристик батареї.

Загальні застережні заходи щодо літій-іонного/нікель-металогідридного/нікель-кадмієвого батарейного блоку

• Діапазон температури навколишнього середовища складає від 0°C (32°F) до 40°C (104°F).
  Якщо батарейний блок буде використовуватись при температурі батареї нижче 0°C (32°F), інструмент може функціонувати належним чином.
• При зарядці холодного батарейного блоку (з температурою нижче 0°C (32°F)) в теплому місці, залиште батарейний блок в цьому місці та почекайте понад одну годину, доки батарея нагріється до рівня температури навколишнього середовища.
• Охол одіть зарядний пристрій при послідовній зарядці більш ніж двох батарейних блоків.
• Не вставляйте Ваші пальці в контактні отвори, коли Ви тримаєте зарядний пристрій, а також в інших випадках.

УВАГА:

Для уникнення ризику пожежі або пошкодження зарядного пристрою.

• Не використовуйте в якості джерела живлення генератор двигуна.
• Не блокуйте вентиляційні отвори на зарядному пристрої та батарейному блоці.
• Вимкніть зарядний пристрій з штепсельної розетки, якщо він не використовується

Літій-іонний батарейний блок

ПРИМІТКА:

Ваш батарейний блок не є повністю зарядженими під час придбання. Не забудьте зарядити його перед використанням.

Зарядний пристрій (EY0L80)

1. Ввімкніть зарядний пристрій в штепсельну розетку змінного струму.

ПРИМИТКА:

При підключенні штепсельної вилки до джерела живлення змінним струмом можуть з'явитися іскри, але це не створую проблему з точки зору безпеки.

1. Щільно вставте батарейний блок в зарядний пристрій.

1 Зрівняйте мітки вирівнювання і розмістіть батарею у заглибленні на зарядному пристрої.
2 Зсуньте його вперед у напрямку стрілки.

Мітки ви

1. Під час зарядки буде горіти лампочка не зарядки.

Після завершення зарядки автоматично спрацює внутрішній електронний перемикач, запобігаючи надмірній зарядці.

• Зарядка не почнеться, якщо батарейний блок є надто гарячим (наприклад, безпосередньо після функціонування при великому навантаженні).
  Оранжева лампочка режиму очікування буде мигати, доки батарея не охолоне. Далі зарядка почнеться автоматично.

• Лампочка зарядки (зелена) буде повільно ктні мигати, як тільки батарея буде заряджена приблизно на 80%.

• Після завершення зарядки лампочка зарядки почне швидко мигати зеленим світлом.

• Якщо температура батарейного блоку а складає 0°C або менше, повна зарядка батарейного блоку займе більше часу, ніж а звичайний час зарядки. Навіть після повної зарядки батарея буде мати приблизно 50% потужності батареї, яка була повністю заряджена за звичайної робочої температури.

• Якщо лампочка живлення не загориться негайно після включення зарядного пристрою, або якщо після закінчення стандартного часу лампочка не почне швидко мигаті зверніться до уповноваженого сервісного центру.

• Якщо повністю заряджений батарейний 6. блок знову вставити в зарядний пристрій, загориться лампочка зарядки. Через декілька хвилин лампочка зарядки може почати швидко мигати, показуючи, що зарядка завершена.

Якщо лампочка зарядки не загориться безпосередньо після вмикання зарядного пристрою, або якщо лампочка не погасне після закінчення стандартного часу зарядки, зверніться до уповноваженого сервісного центру.

Якщо повністю заряджений батарейний блок знову вставити в зарядний пристрій, загориться лампочка зарядки. Через декілька хвилин лампочка зарядки може почати швидко мигати, показуючи, що зарядка завершена

Нікель-металогідридний/нікель- кадмієвий батарейний блок

ПРИМИТКА:

При першому зарядженні батарейного блоку, або після тривалого зберігання, заряджуйте його протягом 24 годин, щоб довести батарею до повної зарядної ёмкість.

Зарядний пристрій (EY0L80)

1. Ввімкніть зарядний пристрій в штепсельну розетку змінного струму.

ПРИМІТКА:

При підключенні штепсельної вилки до джерела живлення змінним струмом можуть з'явитися іскри, але це не створую проблему з точки зору безпеки.

1. Щільно вставте батарейний блок в зарядний пристрій.

1. Під час зарядки буде горіти лампочка зарядки.

Після завершення зарядки автоматично спрацює внутрішній електронний перемикач, запобігаючи надмірній зарядці.

- Зарядка не почнеться, якщо батарейний блок є надто гарячим (наприклад, безпосередньо після функціонування при великому навантаженні). Оранжева лампочка режиму очікування буде мигати, доки батарея не охолоне. Далі зарядка почнеться автоматично.

1. Після завершення зарядки лампочка зарядки почне швидко мигати зеленим світлом.

СВІТЛОВІ ІНДИКАТОРИ

Висвічування зеленим світлом

Зарядний пристрій підключений до штепсельної розетки змінного струму. Готовий до зарядки.

Швидке мигання зеленим світлом

Мигання зеленим світлом

Батарея заряджена приблизно на 80%. (Придатна для використання зарядка. Лише літій-іонна батарея)

Висвічування зеленим світлом

Виконується зарядка.

Висвічування оранжевим світлом

Батарейний блок холодний.

Батарейний блок заряджається повільно, щоб знизити навантаження на батарею. (Лише літій-іонна батарея)

Мигання оранжевим світлом

Батарейний блок гарячий. Зарядження почнеться, коли температура батарейного блока впаде.

Якщо температура батарейного блоку складдес або

менше, лампочка зарядки (оранжева) також почне

Зарядка почнеться тоді, коли температура батарейного блоку підвищиться. (Лише літій-іонна батарея)

Лампочка стану зарядки

Ліва: зелена Права: оранжева будуть висвічуватися.

Швидке мигання одночасно оранжевим і зеленим світлом

Зарядження є неможливим. Батарейний блок засмічений пилом або несправний.

Інформація щодо утилізації в країнах, які не входять в Європейський Союз

Cd

Дані символи дійсні тільки на території Європейського Союзу.

При потребі утилізації даних елементів зверніться до місцевого керівництва або дилера щодо правильного методу її здійснення.

IV. ОБСЛУГОВУВАННЯ

Для протирання пристрою використовуйте суху м'яку тканину. Не використовуйте для очищення вологу тканину, розріджувач, бензин або інші летучі розчинники.

V. КРУТИЛЬНИЙ МОМЕНТ ЗАТЯЖКИ

Сила, що необхідна для затяжки болта може відрізнятися в залежності від матеріалу болта і його розміру, а також від матеріалу, що скріпляється. Відповідно обирається тривалість часу затяжки.

Нижче наведені значення, що рекомендуються.

(Вони можуть змінюватися в залежності від умов затяжки.)

Фактори, що впливають на крутильний момент затяжки

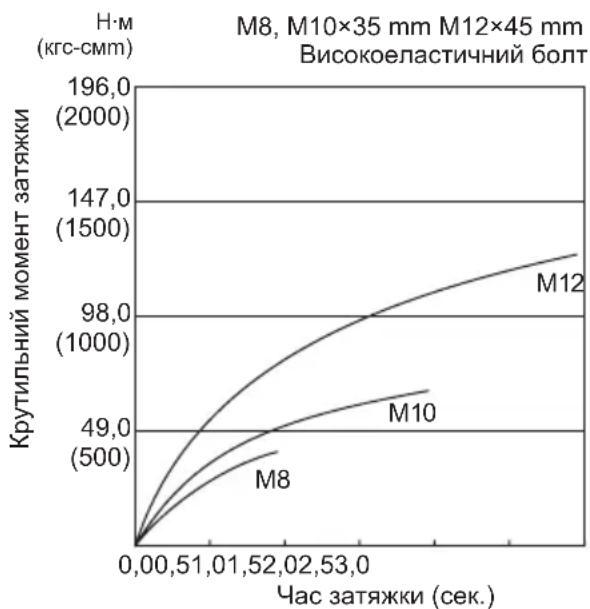

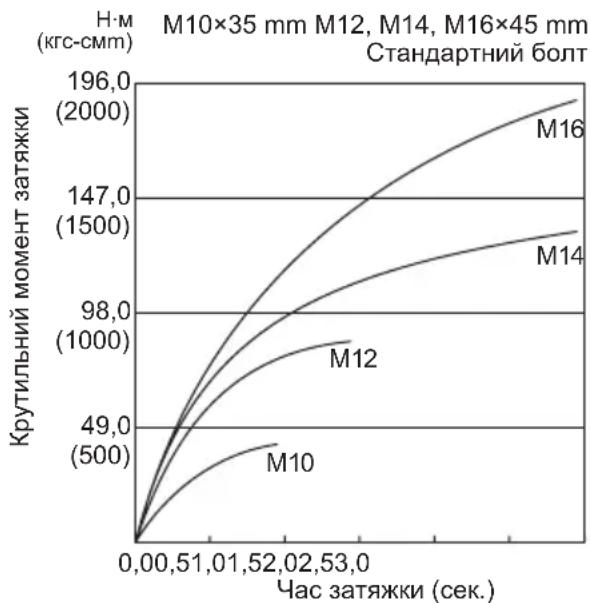

На крутильний момент затяжки впливаєа широке різноманіття факторів, включаючи наступні. Після затяжки, завжди перевіряйте крутильний момент за допомогою вимірювального ключа. Ум • В

1) Напруга

Коли батарейний блок стає майже розрядженим, напруга знижується і крутильний момент затяжки падає.

Умови затяжки болта

Болт Шайба Сталева пластина товщина 10 мм (3/8") Fайка Шайба Пружинна шайба

Умови затяжки

• Використовуються наступні болти. Стандартні болти: тип міцності 4,8 Високоеластичний тип 12,9

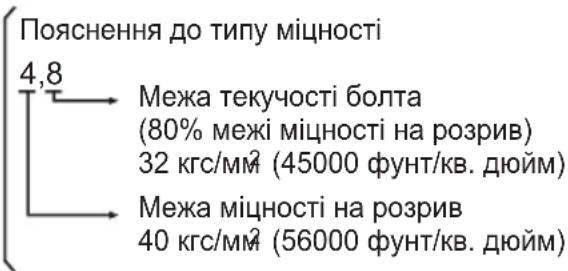

Пояснення до типу міцності 4,8 Межа текучості болта (80% межі міцності на розрив) 32 кгс/мм² (45000 фунт/кв. дюйм) Межа міцності на розрив 40 кгс/мм² (56000 фунт/кв. дюйм)

2) Час затяжки

Більш тривалий час призводить до зростання крутильного моменту затяжки. Надмірна затяжка, однак, не поліпшує якості і скорочує строк експлуатації інструменту.

3) Різні діаметри болта

Розмір діаметру болта впливає на крутильний момент затяжки. Як правило, зі збільшенням діаметру болта зростає крутильний момент затяжки.

4) Умови затяжки

• Крутильний момент затяжки буде відрізнятися навіть для болтів однакового класу, довжини і коефіцієнту крутильного моменту (постійний коефіцієнт, що вказується виробником на продукції).
• Крутильний момент затяжки буде відрізнятися навіть для болтів з одного матеріалу (наприклад, сталі), в залежності від доводки поверхні.
• Крутильний момент значительно знижується, якщо болт і гайка починають обертатися разом.

5) Зазор в патроні

Крутильний момент знижується, якщо для затяжки болта використовується патрон шестигранної форми невідповідного розміру.

6) Вимикач (перемикач регулювання змінної швидкості)

При використанні пристрою з не повністю натиснутим перемикачем крутильний момент знижується.

7) Ефект з'єднуючого адаптера

Крутильний момент знижується, якщо під час використання універсального роз'єму або з'єднувального адаптеру.

VI. ПРИЛАДДЯ

Використовуйте лише насадки, що підходять за розміром до затискного патрону.

Для максимальної продуктивності використовуйте оригінальний додатковий затискний патрон швидкої заміни Panasonic (EY9HX110E).

VII. ДОДАТОК

МАКСИМАЛЬНІ НАВАНТАЖЕННЯ, ЩО РЕКОМЕНДУЮТЬСЯ

Модель		EY7541
Кріплення болтами		Стандартний болт : М6 – М16Болт високої міцності : М6- М12
Загвинчу-вання шурупа	Шуруп для дерева	3,5 – 9,5 мм (1/8" – 3/8")
	Шуруп-саморіз	3,5 – 6 мм (1/8" – 1/4")

VIII. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ОСНОВНИЙ ПРИСТРІЙ

Модель EY7541
Мотор		14,4 В постійного струму
Швидкість без навантаження	м'який режим	0 – 1000 хв^-1 (об/хв)
	середній режим	0 – 1400 хв^-1 (об/хв)
	жорсткий режим	0 – 2300 хв^-1 (об/хв)
Максимальний крутильний момент		185 Н·м (1890 кгс-см, 1640 дюйм-фунт)
удар на хвилину	м'який режим	0 – 2000 хв^-1 (уд/хв)
	середній режим	0 – 2800 хв^-1 (уд/хв)
	жорсткий режим	0 – 3000 хв^-1 (уд/хв)
Загальна довжина		167 мм (6-9/16")
Вага (з батарейним блоком: EY9L40)		1,5 кг (3,3 фунта)
Вага (з батарейним блоком: EY9L41)		1,55 кг (3,4 фунта)
Рівень шуму, Вібрація Див. аркуш з комплекту.

БАТАРЕЙНИЙ БЛОК

Модель	EY9L40 EY9L41
Батарея, що використовується	Літій-іонна батарея
Напруга батареї	14,4 В постійного струму(3,6 В × 4 елементів)
Ємність 3	Ампергодина	3,3 Ампергодина

ЗАРЯДНИЙ ПРИСТРІЙ

Модель EY0L80
Параметри	Див. табличку з електричними параметрами на нижній поверхні зарядного пристрою.
Вага	0,95 кг (2,1фунта)

[Літій-іонний батарейний блок

Час зарядки	3Ампер-година	14,4 В	21,6 В	28,8 В
		EY9L40 EY9L60Придатний для використання: 35 хв.Повний: 50 хв.	EY9L80Придатний для використання: 45 хв.Повний: 60 хв.	Придатний для використання: 55 хв.Повний: 70 хв.

Час зарядки	3,3Ампер-година	14,4 В
		EY9L41Придатний для використання: 45 хв.Повний: 60 хв.

[Нікель-металогідридний/нікель-кадмієвий батарейний блрок

Час зарядки		7,2 В	9,6 В	12 В	15,6 В	18 В	24 В
	1,2 Ампер-година	EY9065 EY9066	EY9080 EY9086	EY9001
		20 хв.
	1,7 Ампер-година		EY9180 EY9182	EY9101 EY9103
			25 хв.
	2 Ампер-година	EY9168 EY9188		EY9106 EY9107 EY9108	EY9136		EY9116 EY9117
		30 хв.					60 хв.
	3 Ампер-година			EY9200 EY9230 EY9210
				45 хв. 90 хв.
	3,5 Ампер-година			EY9201 EY9231 EY9251
				55 хв.		65 хв.

ПРИМІТКА: Дана таблиця може містити моделі, що відсутні у Вашому регіоні.

Будь ласка, зверніться до найостаннішого загального каталогу.

ПРИМІТКА: Назва та адреса дилера наведені у гарантійній картці, що додається.

Panasonic Electric Works Co., Ltd.

1048,Kadoma,Osaka 571-8686,Japan

http://panasonic.net
