EY7541 - Skruetrækker PANASONIC - Gratis brugsanvisning og manual

Produkttype	Trådløs slagskruemaskine
Mærke	Panasonic
Model	EY7541
Spænding	14,4 V DC
Batteritype	Li-ion (modeller EY9L40 eller EY9L41)
Batterikapacitet	3 Ah (EY9L40) eller 3,3 Ah (EY9L41)
Tomgangshastighed	Blød tilstand: 0-1000 omdr./min Mellem tilstand: 0-1400 omdr./min Hård tilstand: 0-2300 omdr./min
Slag pr. minut	Blød tilstand: 0-2000 Mellem tilstand: 0-2800 Hård tilstand: 0-3000
Maksimalt drejningsmoment	185 N·m (1890 kgf·cm, 1640 in·lb)
Samlet længde	167 mm
Vægt (med batteri)	1,5 kg (EY9L40) eller 1,55 kg (EY9L41)
Patron	Hurtig sekskantpatron
Boltskrukapacitet	Standardbolte M6-M16, højstyrkebolte M6-M12
Træskruekapacitet	3,5 – 9,5 mm
Selvborende skruekapacitet	3,5 – 6 mm
Lader	Model EY0L80, ladetid: 35-50 min for 3 Ah, 45-60 min for 3,3 Ah
Belysning	Indbygget LED med tændknap
Overophedningsbeskyttelse	Blinkende advarselslampe, automatisk stop
Batteribeskyttelse	Lav batteriindikator, automatisk stop før overafladning
Bæltekrog	Aftagelig, vinkeljusterbar, kan fastgøres på begge sider
Vedligeholdelse	Rengør med en tør og ren klud, brug ikke vand eller opløsningsmiddel

Ofte stillede spørgsmål - EY7541 PANASONIC

Hvordan ændrer jeg rotationsretningen på skruemaskinen EY7541?

Brug frem/tilbage-venderen placeret over aftrækkeren. Skub den til venstre for normal rotation (skrue i), til højre for omvendt rotation (skrue ud). Aktiver den ikke, når motoren kører.

Hvordan installerer jeg bæltekrogen?

For at installere bæltekrogen skal du placere den i opbevaringsposition, løsne skruen med en flad skruetrækker, fjerne krogen og sætte den i slidsen på den anden side af værktøjet. Spænd skruen godt. Du kan også justere vinklen ved at skubbe låsehåndtaget.

Hvad betyder overophedningsadvarselslampen?

Overophedningsadvarselslampen blinker, når batteriet har nået en for høj temperatur. Værktøjet stopper automatisk for at beskytte batteriet. Lad værktøjet køle af i mindst 30 minutter, før du bruger det igen.

Hvordan tænder jeg LED-lyset?

Tryk på tændknappen til LED-belysningen efter at have aktiveret tænd/sluk-kontakten én gang. Lyset slukker automatisk efter 5 minutters inaktivitet.

Hvad er batteriets ladetid?

For Li-ion-batteriet på 3 Ah (EY9L40) er den nyttige opladning 35 minutter og fuld opladning 50 minutter. For 3,3 Ah (EY9L41) regner du med 45 minutter til nyttig opladning og 60 minutter til fuld opladning.

Hvilke tilbehør anbefales til skruemaskinen?

Brug bits, der passer til den hurtige sekskantpatron. For optimal ydeevne anbefales den valgfri Panasonic EY9HX110E hurtigskiftepatron.

Hvordan vælger jeg slagkraftstilstanden?

Tryk på knappen til valg af slagkraftstilstand på kontrolpanelet. Hvert tryk skifter mellem hård (H), mellem (M) og blød (S) tilstand. Hård tilstand giver maksimalt drejningsmoment til tykke bolte, mellem tilstand til mindre bolte og blød tilstand til skrøbelige materialer.

Hvad gør jeg, hvis lav batteri-indikatoren blinker?

Lav batteri-indikatoren blinker, når batteriet er næsten afladet. Oplad batteriet med det samme for at undgå overafladning, som forkorter dets levetid.

Hvordan rengør jeg værktøjet?

Rengør apparatet med en tør og ren klud. Brug aldrig vand, opløsningsmiddel eller flygtige rengøringsmidler.

Kan jeg bruge et andet batteri end de specificerede Panasonic-modeller?

Nej, brug kun det specielle Panasonic-batteri designet til dette værktøj (EY9L40 eller EY9L41). Brug af et andet batteri kan forårsage funktionsfejl, overophedning eller brand.

BRUGSANVISNING EY7541 PANASONIC

Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.

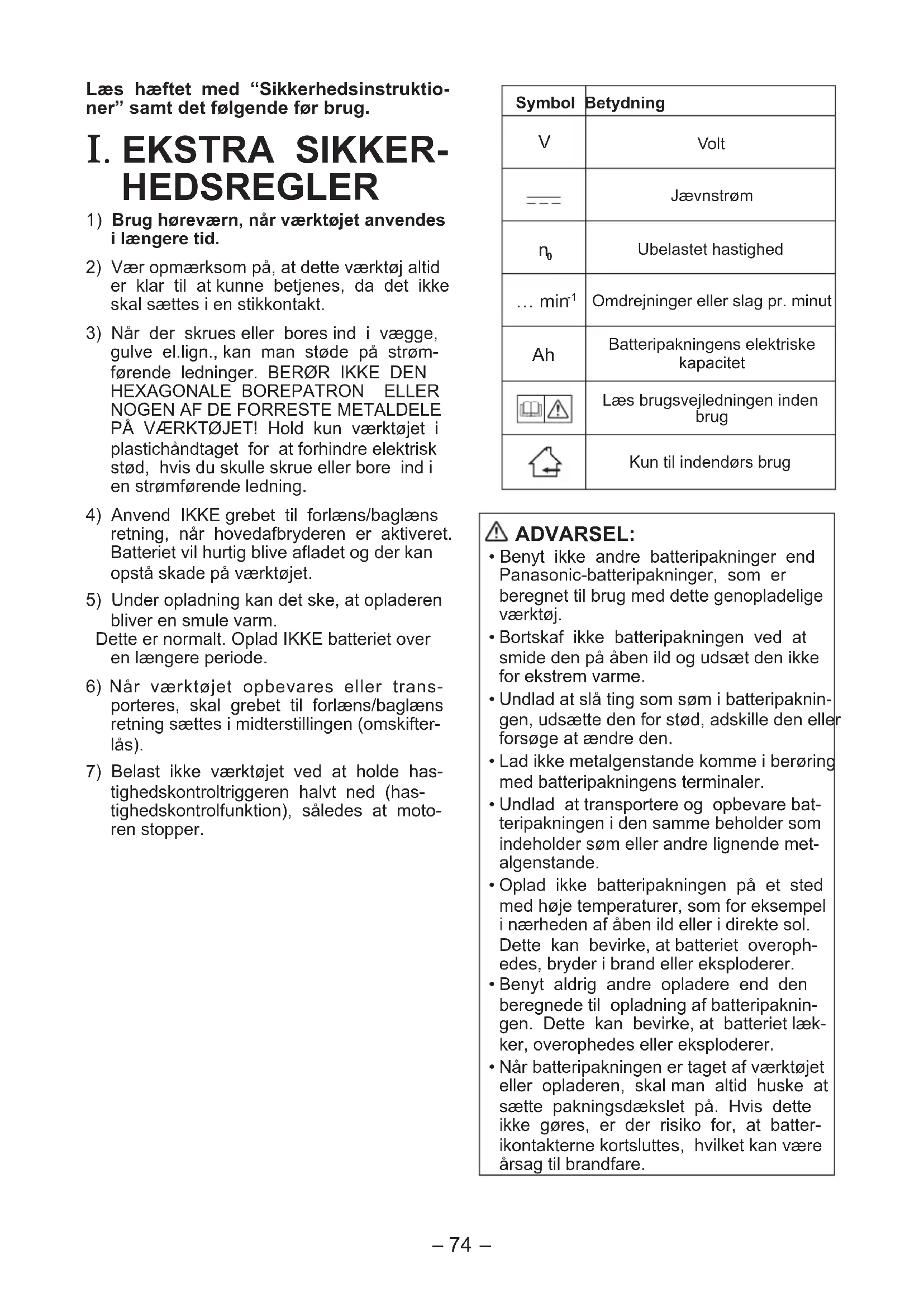

Læs hæftet med "Sikkerhedsinstruktio- ner" samt det følgende før brug.

I. EKSTRA SIKKER-HEDSREGLER

1) Brug høreværn, når værktøjet anvendes i længere tid.
2) Vær opmærksom på, at dette værktøj altid er klar til at kunne betjenes, da det ikke skal sættes i en stikkontakt.
3) Når der skrues eller bores ind i vægge, gulve el.lign., kan man støde på strømførende ledninger. BER∅R IKKE DEN HEXAGONALE BOREPATRON ELLER NOGEN AF DE FORRESTE METALDELE PÅ VÆRKT∅JET! Hold kun værktøjet i plastichåndtaget for at forhindre elektrisk stød, hvis du skulle skrue eller bore ind i en strømførende ledning.
4) Anvend IKKE grebet til forlæns/baglæns retning, når hovedafbryderen er aktiveret. Batteriet vil hurtig blive afladet og der kan opstå skade på værktøjet.
5) Under opladning kan det ske, at opladeren bliver en smule varm.

Dette er normalt. Oplad IKKE batteriet over en længere periode.

6) Når værktøjet opbevares eller transporteres, skal grebet til forlæns/baglæns retning sættes i midterstillingen (omskifterlås).
7) Belast ikke værktøjet ved at holde hastighedskontroltriggeren halvt ned (hastighedskontrolfunktion), således at motoren stopper.

Symbol	Betydning
V	Volt
---	Jævnstrøm
n_0	Ubelastet hastighed
... min^-1	Omdrejninger eller slag pr. minut
Ah	Batteripakningens elektriske kapacitet
	Læs brugsvejledningen inden brug
	Kun til indendørs brug

ADVARSEL:

• Benyt ikke andre batteripakninger end Panasonic-batteripakninger, som er beregnet til brug med dette genopladelige værktøj.
• Bortskaf ikke batteripakningen ved at smide den på åben ild og udsæt den ikke for ekstrem varme.
• Undlad at slå ting som søm i batteripakningen, udsætte den for stød, adskille den eller forsøge at ændre den.
• Lad ikke metalgenstande komme i berøring med batteripakningens terminaler.
• Undlad at transportere og opbevare batteripakningen i den samme beholder som indeholder søm eller andre lignende metalgenstande.
• Oplad ikke batteripakningen på et sted med høje temperaturer, som for eksempel i nærheden af åben ild eller i direkte sol. Dette kan bevirke, at batteriet overophedes, bryder i brand eller eksploderer.
• Benyt aldrig andre opladere end den beregnede til opladning af batteripakningen. Dette kan bevirke, at batteriet lækker, overophedes eller eksploderer.
• Når batteripakningen er taget af værktøjet eller opladeren, skal man altid huske at sætte pakningsdækslet på. Hvis dette ikke gøres, er der risiko for, at batterikontakterne kortsluttes, hvilket kan være årsag til brandfare.

II. MONTERING

BEMÆRK:

Når et bit eller en borholder monteres eller afmonteres, skal batteripakningen tages af værktøjet, eller triggeren skal stilles i midterstilling (omskifterlås).

Montering og afmontering af borholder

1. Montering af borholder

Monter borholderen ved at skyde den hun - lige indskæring på undersiden af borhold- eren ind på det fikantede drev på maskinen.

Kontroller, at bor- holderen sidder fast på maskin- en.

1. Fjernelse af borholderen

Træk borholderen ud.

BEMAERK:

Montering og afmontering af originale etkstraudstyrsdele og borholdere Hold maskinen over frysepunktet (0°C), når de originale ekstraudstyrsdele og borholdere sættes på det firkantede drev på maskinen. Gummipuden på det firkantede drev til at trykke det firkantede drev op med kan blive hård under frysepunktet. Dette kræver ekstra kraft ved afmontering og påmontering af borholdere.

Isætning og udtagning af batteripakningen

1. Tilslutning af batteripakningen:

Sæt flugtemærkerne på linje og sæt batteripakningen på.

- Skyd batteripakningen i stilling, indtil den klikker på plads.

Flugtemærker

1. Udtagning af batteripakningen:

Tryk på knappen forfra for at frigøre batteripakningen.

Knap

III. BETJENING

[Hoveddel]

Anvendelse af grebet til for- læns/baglæns retning

Forlæns Baglæns Omskifterlås

FORSIGTIG:

For at forhindre skade må grebet til forlæns/baglæns retning ikke anvendes, før bitset er helt stoppet.

Forlæns rotation – betje- ning af omskifter

1. Tryk på grebet, hvis du ønsker forlæns rotation.

2. Tryk let på triggeren for at starte værktøjet langsomt.

3. Hastigheden øges i takt med, at triggeren trykkes ind, således at iskruning af skruer kan ske effektivt. Bremsen virker, og bitset stopper straks, när triggeren slippes.

4. Efter brugen skal grebet sættes i midterstillingen (omskifterlås).

Baglæns rotation – betje- ning af omskifter

1. Tryk på grebet, hvis du ønsker baglæns rotation. Kontroller rotationsretningen inden brugen.
2. Tryk let på triggeren for at starte værktøjet langsomt.
3. Efter brugen skal grebet sættes i midterstillingen (omskifterlås).

FORSIGTIG:

- For at forhindre, at værktøjet overophedes, må man ikke anvende det uafbrudt med brug af to eller flere batteripakninger. Et værktøj skal have tid til at køle af, inden der skiftes batteripakning.

Hvordan bæltekrogen bruges

ADVARSEL!

• Forvis dig om, at bæltekrogen er fastgjort sikkert til hovedapparatet med skruen fast tilspændt. Hvis bæltekrogen ikke er spændt godt fast til hovedapparatet, er der risiko for, at krogen går af, hvorved hovedapparatet kan falde ned. Dette kan resultere i et uheld eller persons kade.
• Kontroller periodisk skruens stramning. Stram den godt til, hvis den er løs.
• Sørg for, at bæltekrogen er sat godt og ordentlig fast i livremmen eller et andet bælte. Vær opmærksom på, at at apparatet ikke glider af bæltet. Dette kan resultere i et uheld eller personskade.
• Når hovedapparatet holdes af bæltekrogen, må du ikke hoppe eller løbe med den. Dette kan medføre, at krogen glider af, hvorved hovedapparatet kan falde ned. Dette kan resultere i et uheld eller person-skade.
• Når bæltekrogen ikke anvendes, skal den anbringes i udgangspositionen, da den ellers kan gribe fat i noget. Dette kan resultere i et uheld eller person skade.
• Når apparatet er hægtet på livremmen ved hjælp af bæltekrogen, må man ikke sætte andre bits end skruetrækkerbits på apparatet. Et skarpt kantet objekt, som f.eks. et borebit, kan forårsage et uheld eller personskade.

Indstilling af bæltekrogens vinkelposition

1. Skyd låsehåndtaget til bæltekrogen ① i stilling og hold det for at frigøre bæltekrogen.
2. Træk bæltekrogen fra udgangspositionen ② og indstil den.
3. Frigør läsehåndtaget til bæltekrogen for at läse bæltekrogens vinkel.
4. Forvis dig om, at bæltekrogen er ordentligt fastlåst. Kontroller ligeledes, at bæltekrogens låsearm er låst i position ③.
5. Bæltekrogen kan ikke låses i denne position. Lås den i den rigtige position inden brugen.

For at sætte krogen i udgangsposition, skal du følge trin 1 og 2 herover, og derefter sænke bæltekrogen.

Ændring af bæltekrogens placering

Bæltekrogen kan sættes på begge sider af maskinen.

1. Sæt bæltekrogen i udgangspositionen.
2. Løsn skruen ved at dreje den i retnin gen mod uret med et fladt stykke metal eller en fladhovedet skruetrækker.
3. Tag bæltekrogen ud og sæt den ind i rillen i den anden side på maskinen.
4. Stram skruen godt til ved at dreje den i retningen med uret.

Bæltekrogen kan kun tages ud af maskinen, när den er i udgangspositionen.

Kontrolpanel

(1) (2) (3) (4)

(1) Valg af slagkraftfunktion

- Der kan vælges mellem 3 indstillinger af slagkraft (svag, mellem, kraftig).

Tryk på slagkraftfunktionsknappen for at indstille slagkraften. Ved hvert tryk på knappen skifter indstillingen til svag, mellem eller kraftig.

Drevet er forindstillet til slagkraftindstillingen "kraftig", när værktøjet sendes fra fabrikken.

Oversigt over anbefalede arbejds-retningslinier

Slagkraft-visning Anbefalet anvendelse
H 0-2300 omdr./min. og0-3000 slag/min.	Opgaver, som kræver et højt moment, hvor der er risiko for at boltene eller en skrue brækker, dens spids skæres af, eller bitset går løs. (Denne indstilling giver maks. moment). Passende anvendelse inkluderer:Stramning af M8 og større bolteStramning af lange skruer under afpudsningsarbejde af interiører
M 0-1400 omdr./min. og0-2800 slag/min.	Opgaver, som kræver begrænset moment, hvor der er risiko for at en skrue brækker, dens spids skæres af, eller bitset går løs. (Denne indstilling begrænser momentet). Passende anvendelse inkluderer:Stramning af bolte med mindre diameter (MB)Stramning af metalarbejdeskruer, når der installeres fast inventar

S

0-1000 omdr./min. og 0-2000 slag/min.

Opgaver, som kræver begrænset moment, hvor der er risiko for at en skrue brækker, dens spids skæres af, eller bitset går løs og beskadiger en afsluttet eksteriørflade. (Denne indstilling begrænser momentet). Passende anvendelse inkluderer:

- Stramning af mindre bolte end M6, som nemt kan afskæres - Stramning af skruer i formet plastic - Installering af vægplader af gips

* slag/min. = Slag i minuttet

(2) LED-lys

Tryk på

Træk altid afbryder- kontakten en gang, inden LED-lyset anvendes.

knappen.

Lyset lyser med en meget lav strøm, ogdetpåvirker ikke skru- etrækkerens ydelse negativt under brug eller dens batterikapacitet.

FORSIGTIG:

• Det indbyggede LED-lys er beregnet til at oplyse et lille arbejdsområde midlertidigt.
• Anvend det ikke som erstatning for en almindelig lommelygte, da det ikke har tilstrækkelig lysstyrke.
• LED-lyset slukker, hvis værktøjet ikke har været brugt i 5 minutter.

Forsigtig: UNDLAD AT STIRRE IND I STRÅLEN.

Anvendelse af kontroller eller justeringer eller udførelser af andre procedurer end de heri specificerede, kan medføre farlig udsættelse for stråling.

(3) Advarselslampe for overophedning

Fra (normal anvendelse)

Blinker: Overophedning Betyder, at anvendelsen er blevet stoppet på grund af overophedning af batteriet.

Overophedningsbeskyttelsesfunktionen stopper skruetrækkeren for at

beskytte batteripakningen i tilfælde af oveophedning. Advarselslampen for overophedning på kontrolpanelet blinker, när denne egenskab er aktiveret.

• Hvis overophedningsbeskyttelsesfunktionen aktiveres, skal du give skruetrækkeren tid til at køle helt af (mindst 30 minutter). Skruetrækkeren er klar til brug igen, när advarselslampen til overophedning slukker.
• Undgå at anvende skruertrækkeren på en sådan måde, at overophedningsbeskyttelsesfunktionen aktiveres gentagne gang.

(4) Advarselslampe for lav batterieffekt

Fra (normal anvendelse)

Blinker (ingen opladning) Batteribeskyttelses- funktionen er aktiveret

Ekstrem (fuld) afledning af Li-ion batterier vil afkorte deres levetid betragteligt. Skruetrækkeren er udstyret med en batteribeskyttelsesfunktion til forhindring af ekstrem afladning af batteripakningen.

• Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet mister sin effekt, hvilket bevirker, at advarselslampen for lav batterieffekt begynder at blinke.
• Hvis du bemærker, at advarselslam - pen for lav batterieffekt blinker, skal du straks oplade batteripakningen.

[Batteripakning]

Korrekt brug af batteripakningen

Li-ion batteripakning (EY9L40/EY9L41)

• Opbevar Li-ion batteripakningen efter brugen uden at oplade den, således at optimal batterilevetid opnås.
• Når du oplader batteripakningen, skal du bekræfte at terminalerne på batteriopladeren er fri for uvedkommende substanser, som for eksempel støv og vand etc. Rengør terminalerne inden du oplader bat-

teripakningen, hvis uvedkommende sub- stanser observeres på terminalerne. Levetiden for batteripakningens terminaler kan påvirkes af uvedkommende substan- ser, som for eksempel støv og vand etc., under brugen.

• Når batteriet ikke anvendes, skal det holdes på god afstand af andre metalgenstande som for eksempel papirclips, mønter, nøgler, søm, skruer og andre mindre metalgenstande, som kan forårsage en tilslutning fra en terminal til en anden. Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand.
• Når du anvender batteripakningen, skal du sørge for, at arbejdsstedet er velventileret.
• Når batteripakningen er taget af værktø-jet, skal batteripakningens dæksel straks sættes på for at forhindre, at støv og snavs forurener batteriterminalerne og forårsager kortslutning.

Batteripakningens levetid

De udskiftbare batterier har en begrænset levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal batteripakningen udskiftes med en ny.

Genbrug af batterier

OBS:

For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere dem til et sted, der er godkendt af myndighederne, hvis et sådant forefindes i dit land.

[Batterioplader]

Opladning

Sikkerhedsforskrifter for Li-ion batteripakning

- Hvis batteripakningens temperatur falder til under cirka -10^ , vil opladningen automatisk stoppe for at forhindre af batteriet forringes.

Almindelige sikkerhedsfor- skrifter for Li-ion/Ni-MH/Ni-Cd batteripakning

• Det omgivende temperaturområde er mellem 0°C (32°F) og 40°C (104°F).
  Hvis batteripakken anvendes, när batteri-temperaturen er under 0°C (32°F), kan der opstå problemer i værktøjets funktion.
• Når man vil oplade en kold batteripakning (under 0°C (32°F)) i et varmt anbring batteripakningen i rummet mindst en time, så dens temperatur kan komme på niveau med rummets, inden den oplades.
• Lad opladeren køle ned ved genopladning af flere end to batteripakninger efter hinanden.
• Sæt ikke fingrene ind i kontaktåbningen, när ladeaggreatet holdes i hænderne eller flyttes.

FORSIGTIG:

Forebyggelse af risiko for brand eller skade på batteriopladeren.

• Anvend ikke strøm fra en generator på en motor.
• Tildæk ikke ventilitationshullerne på ladeaggregatet og på batteripakken.
• Tag opladeren ud af forbindelse, när den ikke skal anvendes.

Li-ion batteripakning BEMÆRK:

Batteripakningen er ikke fuldt opladet på købstidspunktet. Sørg for at oplade batteriet før brugen.

Batterioplader (EY0L80)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMAERK:

Der kan opstå gnister, när stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Sæt batteripakningen helt ind i opladeren.

1 Sæt flugtemærkerne på linje og anbring batteriet på dokken på opladeren.
2 Tryk fremad i pilens retning.

Flugten

1. Under opladningen vil opladelampen lyse.

Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.

rum, • ōpladningen starter ikke, hvis batteripakningen er varm (for eksempel, umiddelbart efter ekstra svær betjening.)

Den orangefarvede lampe blinker, indtil batteriet er kølet af.

Opladningen begynder straks derefter.

1. Opladelampen (grøn) blinker langsomt, när batteriet er omkring 80% opladet.
2. Når opladningen er færdig, vil opladelam pen begynde at blinke hurtigt i grøn farve.
3. Hvis batterienhedens temperatur er 0°C eller derunder, vil det tage længere at oplade batterienheden fuldt end standard-opladetiden.

Selv hvis batteriet er fuldt opladet, vil det kun have omkring 50% af effekten af et fuldt opladet batteri ved normal brugstemperatur.

1. Hvis driftslampen ikke tændes straks, efter at opladeren er sat i forbindelse, eller hvis opladelampen efter standardopladetiden ikke blinker hurtigt i grønt, skal du rådføre dig med en autoriseret forhandler.
2. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere at opladningen er afsluttet.

Ni-MH/Ni-Cd batteripakning

BEMÆRK:

Oplad en nyt batteripakning, eller en batteripakning, der ikke har været anvendt i længere tid, i ca. 24 timer, så batteriet oplades helt.

Batterioplader (EY0L80)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, när stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Sæt batteripakningen helt ind i opladeren.

1. Under opladningen vil opladelampen lyse. Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.

- Opladningen starter ikke, hvis batteripakningen er varm (for eksempel, umiddelbart efter ekstra svær betjening.) Den orangefarvede lampe blinker, indtil batteriet er kølet af. Opladningen begynder straks derefter.

1. Når opladningen er færdig, vil opladelampen begynde at blinke hurtigt i grøn farve.
2. Hvis ladelampen ikke tænder straks efter at opladeren er tilsluttet en stikkontakt, eller hvis lampen ikke slukker efter en standardopladning, så ret henvendelse til en autoriseret forhandler.
3. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere at opladningen er afsluttet.

LAMPEINDIKERINGER

Lyser grønt

Opladeren er sat i lysnetadapteren.

Klar til opladning.

Blinker hurtigt i grønt

Opladning er afsluttet. (Fuld opladning)

Blinker grønt

Batteriet er omkring 80% opladet. (Brugbar opladning. Kun Li-ion batteri)

Lyser grønt

Lader.

Lyser orange

Batteripakningen er kold.

Batterpakningen oplades langsomt for at reducere belastningen af batteriet (kun Li-ion batteri).

Blinker orange

Batteripakningen er varm. Opladningen vil begynde, så snart batteripakningens temperatur er faldet.

Hvis batteripakningens temperatur er -10^ eller derunder, vil opladelampen (orange) også begynde at blinke. Opladningen vil begynde, när batteripakningens statustemperatur stiger (kun Li-ion batteri).

Ændring af statuslampen

Venstre: grøn Højre: orange vil blive vist

Blinker hurtigt i både orange og grønt

Opladning ikke mulig. Batteripakningen er tilsmudset eller defekt.

Brugerinformation om indsamling og bortskaffelsse af elektro-nikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald.

Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

IV. VEDLIGEHOLDELSE

Brug kun er tør, blød klud til at tørre apparatet af med. Brug ikke en fugtig klud, fortynder, benzin eller andre flygtige opløsningsmidler til rengøringen.

V. STRAMNINGSMOMENT

Den kraft, som er nødvendig til stramning af en bolt, vil være forskellig, alt efter boltens materiale og størrelse, såvel som den materiale, der skal boltes. Vælg længden af stramningstiden i over - ensstemmelse hermed.

Referenceværdier findes herunder.

(De kan være forskellige, alt efter stramningsbetingelserne)

Stramningsmomentet påvirkes af mange forskellige faktorer, inklusive de følgende. Kontroller altid momentet med en momentnøgle efter stramningen.

1) Spænding

Når batteripakningen er næsten udtjent, mindskes spændingen, hvilket bevirker, at stramningsmomentet falder.

Bolt Skive Stälplade, tykkelse 10 mm Møtrik Skive Fjederskive

Stramningsbetingelser

- De følgende bolte anvendes. Standardbolte: Styrketype 4,8 Type med stor trækstyrke 12,9

Forklaring af styrketype 4,8 → Bolttrækgrænse (80% af trækstyrke) 32 kgf/mm² (45000 psi) → Bolttrækstyrke 40 kgf/mm² (56000 psi)

2) Stramningstid

Længere stramningstid resulterer i et højere stramningsmoment. Overdreven stramning er imidlertid ikke tjenligt og forkorter værktøjets levetid.

3) Forskellig boltdiameter

Størrelsen af boltdiameteren påvirker stramningsmomentet. Almindeligvis stiger stramningsmomentet, när boltdiameteren bliver større.

4) Stramningsbetingelser

- Stramningsmomentet vil være forskelligt, selv med den samme bolt, alt efter klassifikation, længde og momentkoefficient (den faste koefficient angives af fabrikanten ved fremstillingen).

- Stramningsmomentet vil være forskelligt, selv med det samme boltningsmateriale (dvs. stål), alt efter overfladebeskaffenheden. - Momentet reduceres drastisk, når bolten og møtrikken begynder at rotere sammen.

5) Borepatrons spillerum

Drejningsmomentet mindskes, så snart en sekskant-konfiguration af en borepatron med forkert størrelse anvendes til at stramme en bolt.

6) Omskifter (Kontroludløser for variabel hastighed)

Momentet sænkes, hvis maskinen anvendes, uden at afbryderen er trykket helt ned.

7) Virkning af tilslutningsadapteren

Stramningsmomentet vil blive mindsket via anvendelse af et universalled eller en tilslutningsadapter.

VI. TILBEH∅R

Anvend kun bits, som passer til størrelsen af borpatronen. Anvend Panasonics originale, optionelle hurtigudskiftningspatron (EY9HX110E) for maksimal ydelse.

(EY9HX110E)

VII. APPENDIKS

MAKS. TILLADTE KAPACITETER

Model		EY7541
Stramning af bolte		Standardbolt: M6 – M16Bolt med stor trækstyrke: M6 – M12
Skrueidrivning	Træskrue	3,5 – 9,5 mm (1/8" – 3/8")
	Selvborende skrue	3,5 – 6 mm (1/8" – 1/4")

VIII. TEKNISKE SPECIFIKATIONER

HOVEDENHED

Model EY7541
Motor 14,4 V DC
Ubelastet hastighed	svag indstilling 0 – 1	1000 min-1(omdr./min.)
	mellem indstilling 0 – 1400 min	-1(omdr./min.)
	kraftig indstilling 0 – 2300 min	-1(omdr./min.)
Maks. drejningsmoment 185 N·m (1890 kgf-cm, 1640 in-lbs)
Slag i minuttet	svag indstilling 0 – 2000 min	-1(slag/min.)
	mellem indstilling	0 – 2800 min-1(slag/min.)
	kraftig indstilling	0 – 3000 min-1(slag/min.)
Længde i alt		167 mm (6-9/16")
Vægt (med batteripakning: EY9L40)		1,5 kg (3,3 lbs)
Vægt (med batteripakning: EY9L41)		1,55 kg (3,4 lbs)
Støj Vibration		Se vedlagte ark.

BATTERIPAKNING

Model	EY9L40	EY9L41
Opbevaringsbatteri	Li-ion batteri
Batterispænding	14,4 V DC (3,6 V × 4 celler)
Kapacitet	3 Ah	3,3 Ah

BATTERIOPLADER

Model	EY0L80
Mærkedata	Se mærkepladen på undersiden af opladeren.
Vægt	0,95 kg (2,1 lbs)

[Li-ion batteripakning]

Opladningstid	3 Ah	14,4 V 21,6 V	28,8 V
		EY9L40 EY9L6	0 EY9L80
		Brugbar: 35 min. Brugbar: 45 min. Brugbar: 55 min.
		Fuld: 50 min. Fuld: 60 min. Fuld: 70 min.

Opladningstid	3,3 Ah	14,4 V
		EY9L41Brugbar: 45 min.
		Fuld: 60 min.

[Ni-MH/Ni-Cd batteripakning]

Opladningstid		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
		25 min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108
		30 min.					60 min.
	3 Ah			EY9200 E	Y9230 EY9210
				45 min. 90 min.
	3,5 Ah			EY9201 E	Y9231 EY9251
				55 min. 65 min.

BEMÆRK: Denne oversigt kan inkludere modeller, der ikke fås i dit område.

Se venligst det nyeste, almindelige katalog.

BEMÆRK: Med hensyn til forhandlernavn og adresse henvises til det vedlagte garantikort.

Oppladbare batterier har en begrenset levetid. Hvis brukstiden er uvanlig kort selv etter en korrekt opplading, bør batteriet byttes ut med et nytt.

Laderen koples til vekselstrømskontakten.

Klar til lading.

MERK: Forhandlerens navn og adresse står på det vedlagte garantibeviset.
